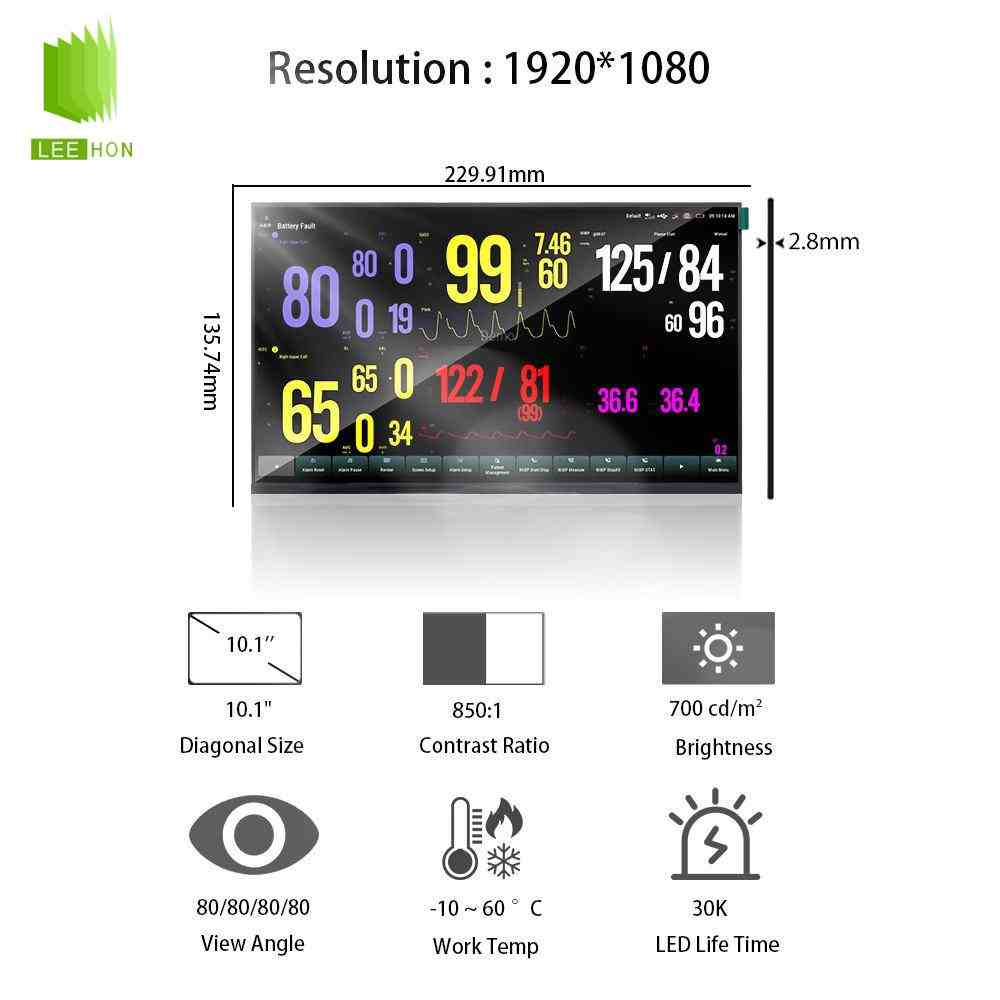

GV101FHM-N10是京东方（BOE）推出的一款10.1英寸高分辨率液晶屏，采用1920×1080 Full HD分辨率、16:9显示比例、40Pin LVDS接口和WLED背光。该屏典型亮度为700cd/㎡、对比度约850:1，支持8bit色彩，适合工业检测、医疗设备、工业平板及需要高清显示的小尺寸嵌入式终端。其工作温度为-10℃至60℃，属于高亮型号，但并非典型宽温屏。
| 10.1寸LCD京东方液晶屏模组GV101FHM-N10信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 京东方 |
| 型号 | GV101FHM-N10 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 10.1" | |
| 别名 | - | |
| 应用环境 | 存储温度 | -20 ~ 70 °C |
| 工作温度 | -10 ~ 60 °C | |
| 抗振性能 | - | |
| 结构详情 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.0376×0.1128 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1128×0.1128 (H×V) [218PPI] | |

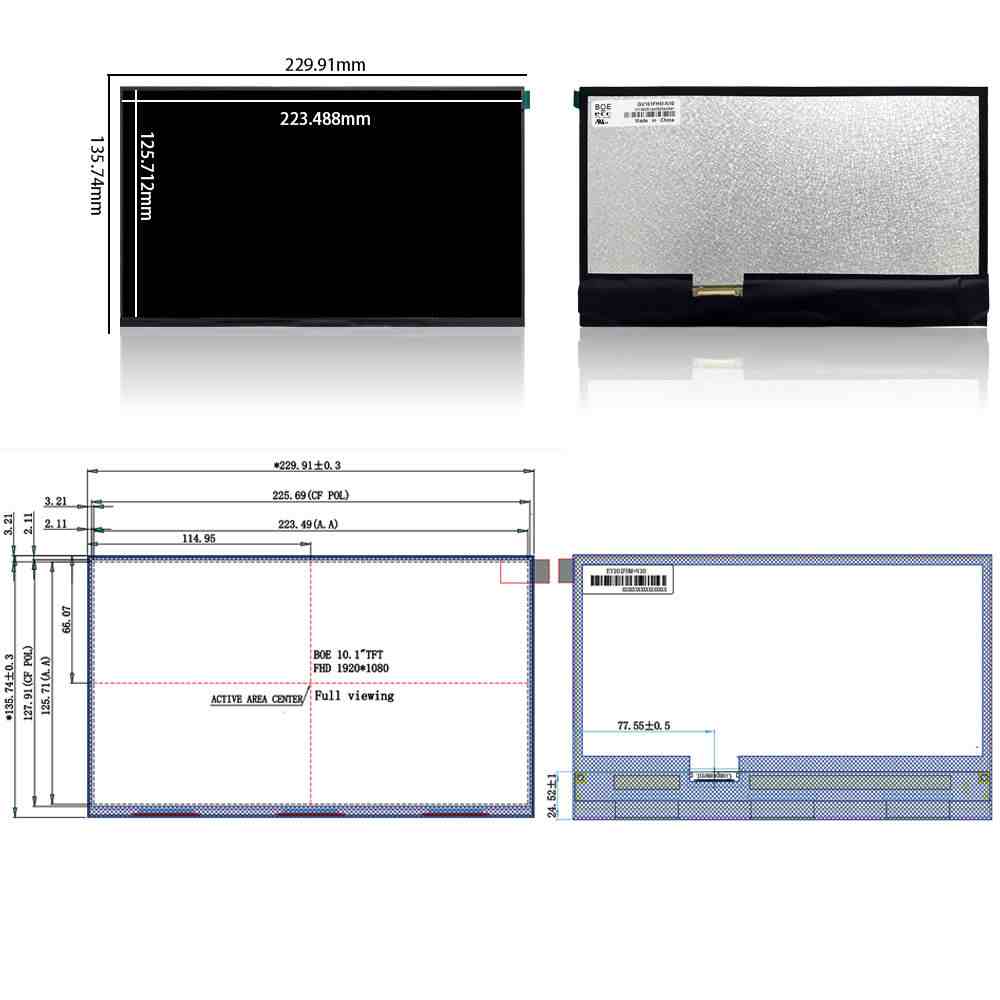

| 显示区域(mm) | 223.488(H) × 125.712(V) | |
| 结构尺寸 | 开口区域(mm) | - |
| 外观尺寸(mm) | 229.91(H) × 135.74(V) | |
| 外观厚度(mm) | 2.8/5.0 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | 安装方式 | Without |
| 其它参数 | 重量 | TBD |
| 表面处理 | 雾面，Hard coating | |
| 光学详情 | 显示亮度 | 700 cd/m² (Typ.) |
| 对比度 | 850:1 (Typ.) (透射) | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | |
| 显示模式 | ADS，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 25 (Typ.)(Tr+Td) ms | |
| 白色坐标 | Wx:0.300; Wy:0.300 | |
| 色彩性能 | 支持颜色 | 16.7M (8-bit) |
| 色温 | 7732K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | sRGB覆盖率 | 99% |
| Adobe RGB覆盖率 | 87% | |
| DCI-P3覆盖率 | 87% | |
| Rec.2020覆盖率 | 65% | |
| 低蓝光护眼 | - | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | - | |
| 信号类型 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口详情 | 脚数 | 40 pins |
| 数量 | 1 pcs | |
| 光源详情 | 光源类型 | WLED |
| 数量 | 9S5P | |
| 位置 | 侧入式光源 | |
| 形状 | 阵列 | |
| 寿命 | 30K (Min.) Hours | |
| 电压供应 | 54V (Typ.) | |
| 灯管电气 | 电流供应 | 100mA (Typ.) |
| 接口特征 | 接口类型 | 包含在屏信号接口中 |
GV101FHM-N10常见FQA
Q1：GV101FHM-N10为什么适合高精度工业设备？
该屏在10.1英寸尺寸上采用1920×1080分辨率，可以更清晰地显示检测图像、数据曲线、文字及复杂控制界面。相比常见1280×800液晶屏，在相同尺寸下能够呈现更多细节。
Q2：GV101FHM-N10可以使用普通40Pin LVDS驱动板吗？
不能只根据40Pin接口判断。GV101FHM-N10采用LVDS信号，驱动板还需要支持1920×1080分辨率、60Hz刷新率、3.3V液晶供电以及对应的Pin定义。线序或时序不匹配时可能无法正常点亮。
Q3：GV101FHM-N10适合户外强光环境吗？
该屏典型亮度为700cd/㎡，并采用防眩光表面处理，适合明亮车间或带遮光结构的半户外设备。但其工作温度为-10℃至60℃，如果用于严寒、高温或长期阳光直射环境，还需进一步评估温控和散热。
Q4：GV101FHM-N10可以替换其他10.1英寸全高清液晶屏吗？
需要核对后才能确定。除了10.1英寸和1920×1080分辨率，还应确认约229.91×135.74mm外形尺寸、40Pin LVDS接口、3.3V供电、排线位置及背光参数。采用eDP、MIPI或不同LVDS线序的10.1英寸屏不能直接通用。
