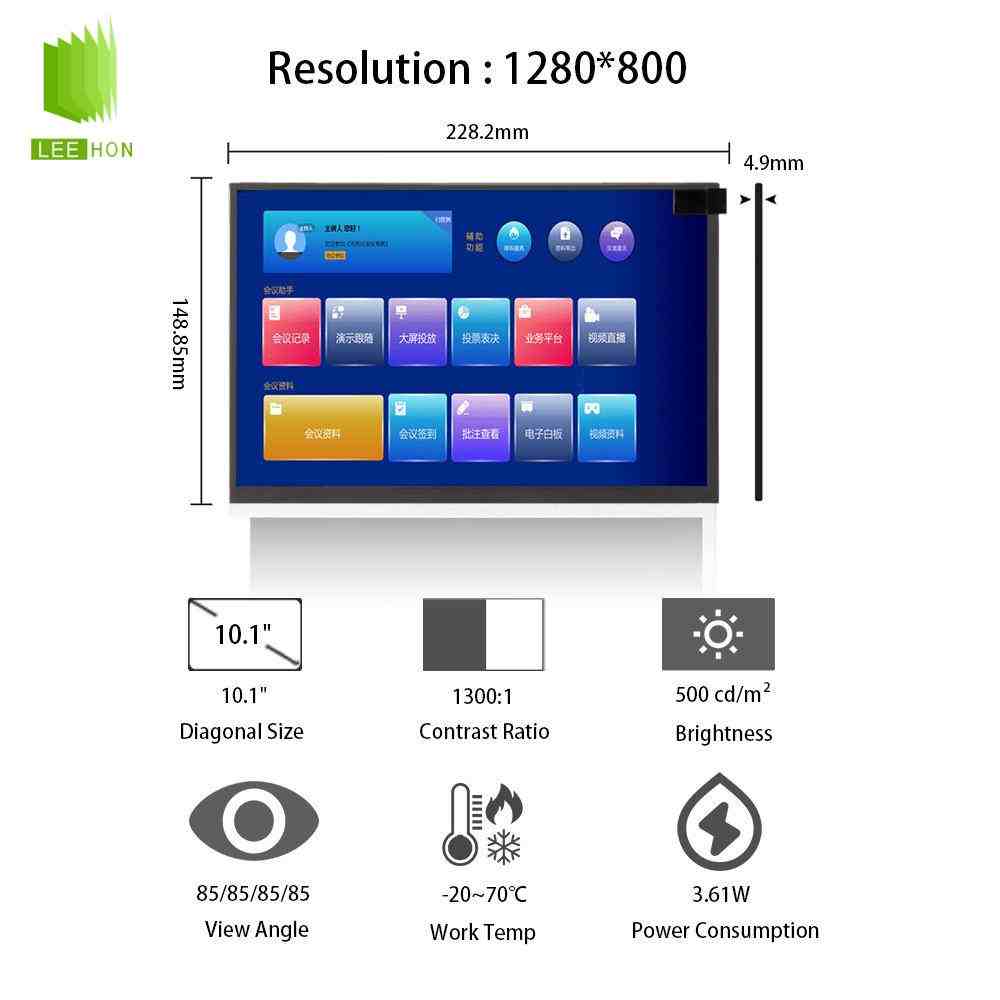

GV101WXM-N80是京东方（BOE）推出的一款10.1英寸工业液晶屏，采用1280×800 WXGA分辨率、16:10显示比例、ADS广视角技术、40Pin单通道LVDS接口和WLED背光。该屏典型亮度为500cd/㎡、对比度为1300:1，工作温度为-20℃至70℃，适合工业HMI、医疗设备、检测仪器及嵌入式控制终端。
| 10.1寸LCD京东方液晶屏模组GV101WXM-N80信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 品牌 | 京东方 |
| 型号名称 | GV101WXM-N80 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 10.1寸 | |
| 工作温度 | -20 ~ 70 °C | |
| 结构详情 | 分辨率 | 1280(RGB)×800, WXGA |
| 像素配置 | RGB垂直条状 | |

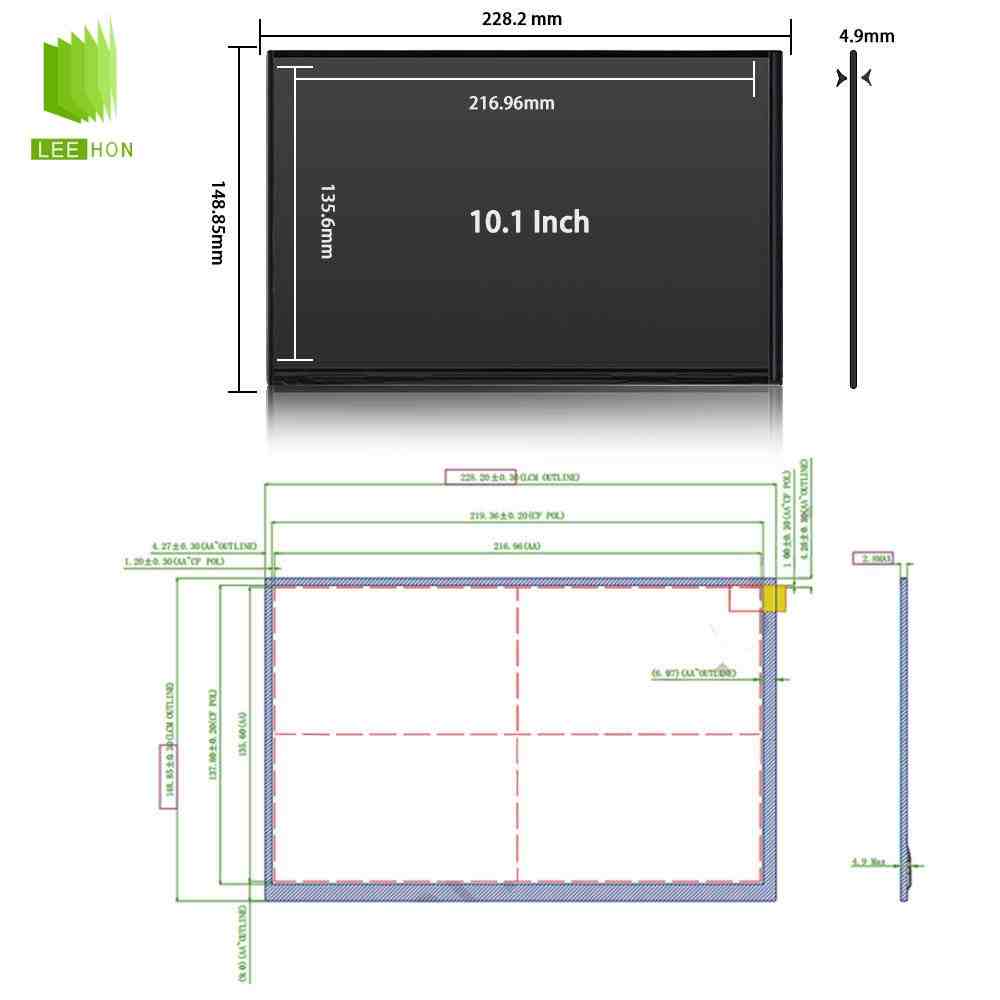

| 显示尺寸 | 216.96(W)×135.6(H) mm | |
| 外观尺寸 | 228.2(W)×148.85(H) mm | |
| 外观厚度 | 2.6/4.9 (Typ./Max.) mm | |
| 宽高比 | 16:10 | |
| 重量 | 150g (Max.) | |
| 光学详情 | 亮度 | 500 (Typ.) cd/m² |
| 对比度 | 1300:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 颜色数量 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 信号详情 | 输入电压 | 3.3V (Typ.) |
| 输入电流 | 330/420mA (Typ./Max.) | |
| 信号接口 | LVDS (1 ch, 8-bit), eDP1.2, HBR1 (2.7G/lane) | |
| 接口类型 | 端子 | |
| 发光详情 | 光源类型 | WLED |
| 位置 | 侧入式光源(底部) | |
| 光源寿命 | 30K (Typ.) 小时 | |
| 输入电压（灯管） | ||
GV101WXM-N80常见QA
Q1：GV101WXM-N80的显示效果有什么特点？
该屏采用ADS常黑显示技术，典型对比度达到1300:1，上下左右可视角度均约85°。对于工业菜单、设备曲线和监控画面，能够兼顾侧面可视性和明暗层次。
Q2：GV101WXM-N80可以使用普通40Pin LVDS驱动板吗？
不能只看40Pin接口。该型号采用单通道8bit LVDS信号、1280×800分辨率和3.3V液晶供电，驱动板还必须与具体Pin定义和LVDS时序匹配，否则可能出现无法点亮、花屏或颜色异常。
Q3：GV101WXM-N80需要另外配置LED恒流板吗？
通常不需要。GV101WXM-N80带有LED背光驱动电路，可减少外部恒流板的配置工作。配套时仍需确认背光输入电源、使能和PWM调光信号是否与主板匹配。
Q4：GV101WXM-N80适合高低温或强光工业设备吗？
该屏工作温度为-20℃至70℃，存储温度为-30℃至80℃，可以满足多数工业设备的环境要求。500cd/㎡亮度适合明亮车间和半户外遮光场景，但如果设备长期处于阳光直射环境，建议进一步考虑800～1000cd/㎡以上的高亮型号。
