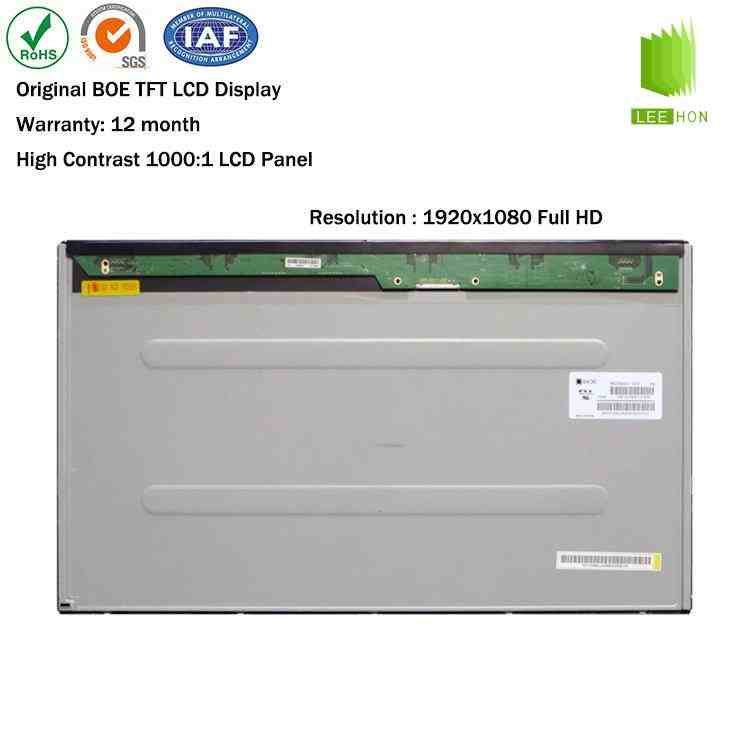

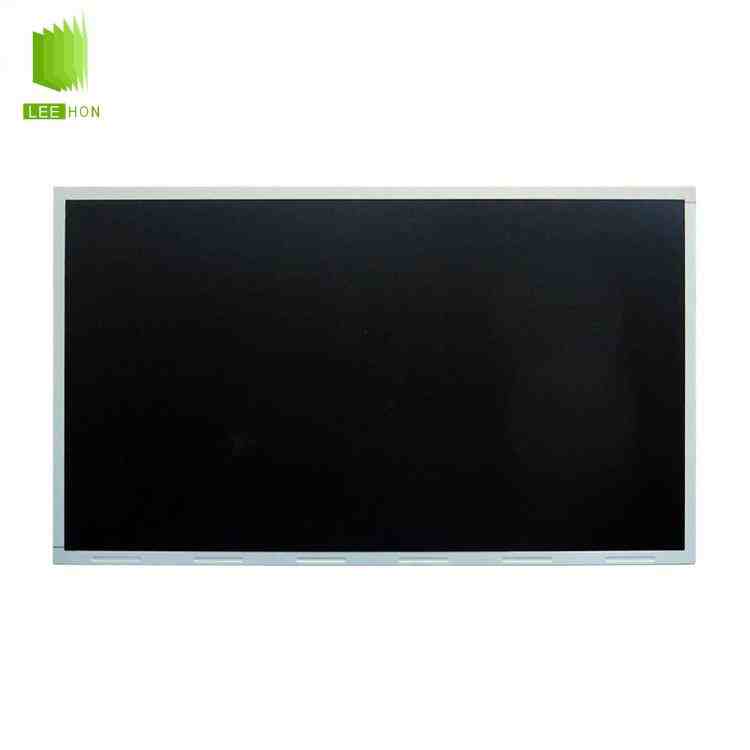

HM236WU1-300是京东方推出的一款23.6英寸液晶屏，采用1920×1080全高清分辨率、16:9显示比例、30Pin双路LVDS接口和WLED背光。该屏典型亮度为300cd/㎡、对比度为1000:1，适合工业监控、检测设备、控制终端及室内工控显示器。
| 23.6寸LCD京东方液晶屏模组HM236WU1-300信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 京东方 |
| 型号 | HM236WU1-300 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 23.6" | |
| 型号别名 | - | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | 0 ~ 50 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 结构详情 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.0905×0.2715 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.2715×0.2715 (H×V) [93PPI] | |
| 结构尺寸 | 显示区域(mm) | 521.28(H) × 293.22(V) |
| 开口区域(mm) | 525.22(H) × 297.22(V) | |
| 外观尺寸(mm) | 544.8(H) × 320.5(V) | |
| 外观厚度(mm) | 7.1/9.6 (Typ.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 边框样式 | 有边框 | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 其它参数 | 重量 | 2.20Kgs (Typ.) |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 300 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 85/85/80/80 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 推荐视向 | 6 o'clock | |
| 响应时间 | 1.5/3.5 (Typ.)(Tr/Td) ms | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 色彩性能 | 支持颜色 | 16.7M (6-bit + Hi-FRC) |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 73% |
| sRGB覆盖率 | 95% | |
| AdobeRGB覆盖率 | 74% | |
| DCI-P3覆盖率 | 76% | |
| Rec.2020覆盖率 | 55% | |
| 低蓝光护眼 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 21.4/23.4W (Typ./Max.) | |
| 信号详情 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 0.9/1.1A (Typ./Max.) | |
| 功率消耗 | 4.4/5.5W (Typ./Max.) | |
| 信号类型 | 信号类型 | LVDS (2 ch, 8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 宇宙 |
| 型号 | IS100-L30R-C23 | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P2C8B-160A | |
| 光源特征 | 光源类型 | WLED |
| 数量 | 4 strings | |
| 光源寿命 | 30K (Min.) 小时 | |
| 是否可换 | - | |
| 形状 | 4串 | |
| 光源位置 | 侧入式光源(底部) | |
| 灯管电气 | 电压供应 | 33.0/35.2/37.4V (Min./Typ./Max.) |
| 电流供应 | 120mA (Typ.) | |
| 功率消耗 | 16.9±1W | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3708K-Q06N-00R | |
| 脚距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-CCAACC | |
| 光源驱动 | 光源驱动 | 无 |
HM236WU1-300常见问题
Q1：HM236WU1-300属于宽温工业液晶屏吗？
不属于常见宽温型号。其工作温度为0℃至50℃，存储温度为-20℃至60℃，更适合温度稳定的室内设备，不建议直接用于低温户外或高温密闭环境。
Q2：HM236WU1-300需要配置什么驱动板？
驱动板需要支持1920×1080分辨率、60Hz刷新率、30Pin双路LVDS信号和5V液晶供电。选板时还要核对LVDS线序及色彩位数，不能只根据接口针数连接。
Q3：HM236WU1-300需要单独配置背光驱动板吗？
需要。该屏采用四串WLED背光，但模组没有集成通用LED恒流驱动电路，配套时需要匹配背光电压、电流和灯条接口，避免出现背光不亮、闪烁或亮度不足。
Q4：HM236WU1-300可以替换其他23.6英寸全高清屏吗？
需要核对后才能确定。替换时应确认544.8×320.5×9.6mm外形尺寸、1920×1080分辨率、30Pin双路LVDS接口、5V供电及背光驱动方式。尺寸相同但接口或供电不同的屏幕，不能直接通用。
