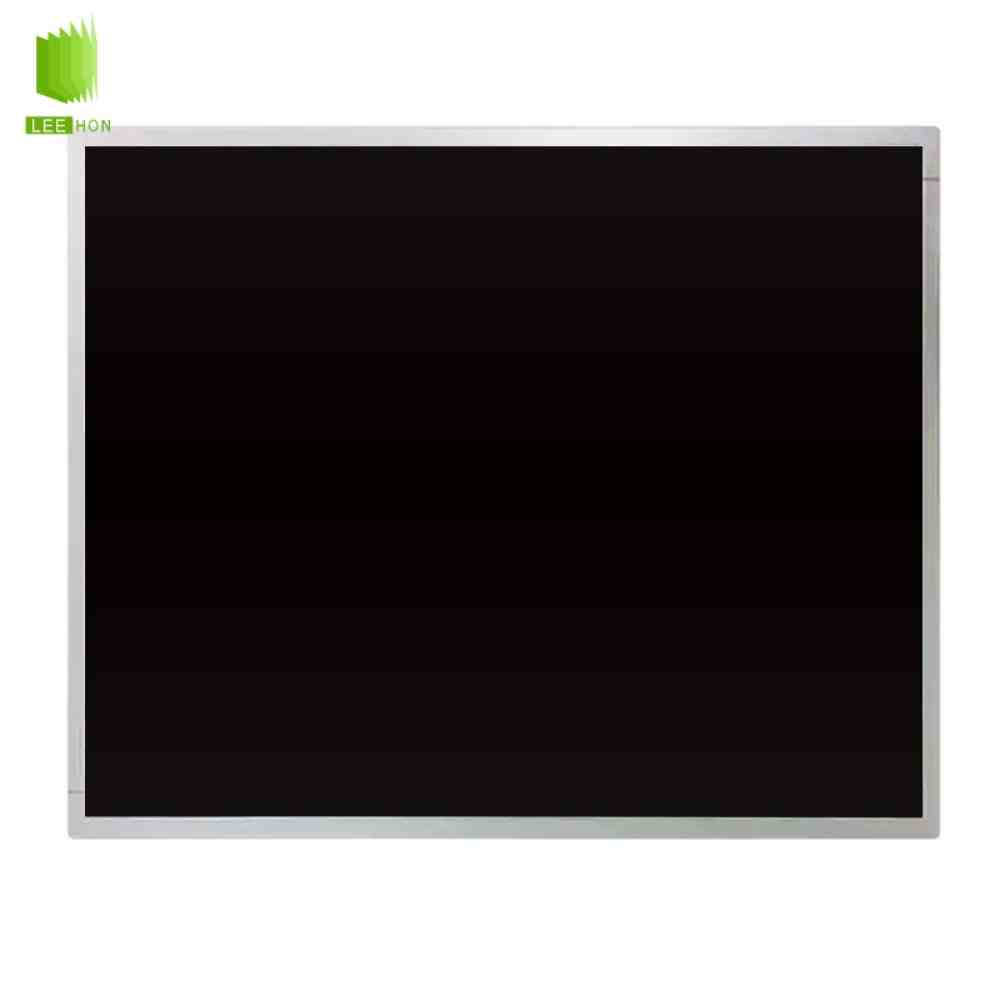

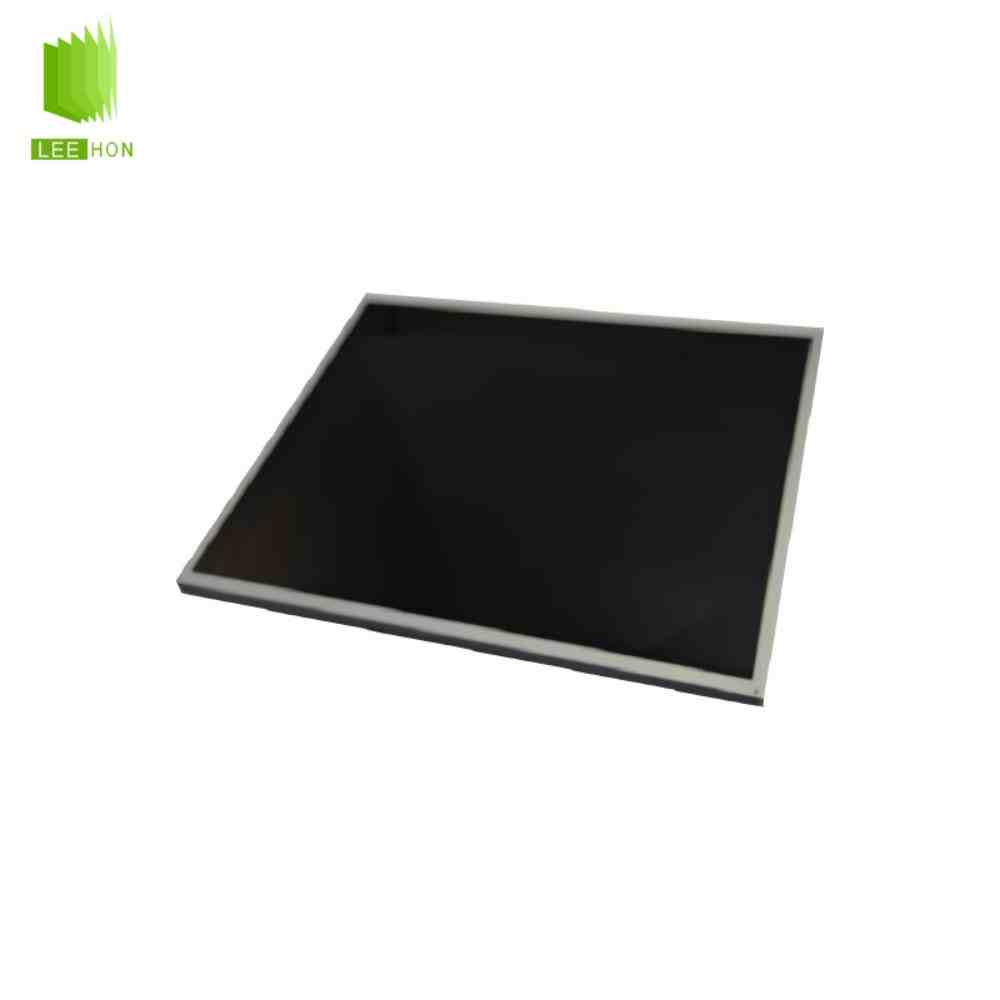

EV190E0M-N10是京东方（BOE）推出的一款19英寸工业液晶屏，采用1280×1024 SXGA分辨率、5:4显示比例、ADS广视角技术、30Pin双通道LVDS接口和WLED背光。该屏典型亮度为250cd/㎡、对比度约1200:1，适合工业工控机、检测设备、自动化终端及传统5:4显示系统。其工作温度为0℃至50℃，更偏向室内工业应用。
| 19寸LCD京东方液晶屏模组EV190E0M-N10信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 制造商 | 京东方 |
| 型号 | EV190E0M-N10 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 19.0" | |
| 存储温度 | -20 ~ 60 °C | |
| 工作温度 | 0 ~ 50 °C | |
| 结构详情 | 解析度 | 1280(RGB)×1024, SXGA |
| 像素间距 | 0.2928×0.2928 (H×V) [86PPI] | |
| 显示区域 | 374.784(H) × 299.827(V) | |
| 外观尺寸 | 396(H) × 324(V) × 10.4(Max.) | |
| 宽高比 | 5:4 (H:V) | |
| 重量 | 1.69Kgs (Typ.) | |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 250 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | ADS，常黑显示，透射式 | |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 11.55/14.62W (Typ./Max.) | |
| 信号详情 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 0.6/1.1A (Typ./Max.) | |
| 信号类型 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 光源详情 | 光源类型 | WLED |
| 光源寿命 | 30K (Min.) 小时 | |
| 光源位置 | 侧入式光源(右边) | |
| 电压供应 | 45±3V | |
| 电流供应 | 95mA (Typ.) | |
EV190E0M-N10常见FQA
Q1：EV190E0M-N10为什么适合传统工业设备？
该屏采用19英寸、1280×1024分辨率和5:4显示比例，与很多传统工控机、数控设备和检测系统的SXGA界面相匹配。更换老款19英寸工业屏时，可以减少软件界面比例重新调整的问题。
Q2：EV190E0M-N10可以使用普通30Pin LVDS驱动板吗？
不能只看30Pin接口。该型号采用双通道8bit LVDS信号，典型液晶供电为5V，驱动板还需要支持1280×1024、60Hz及对应Pin定义，否则可能出现无法点亮或画面异常。
Q3：EV190E0M-N10需要另外配置LED背光驱动吗？
需要。该屏采用WLED背光，但模组没有集成LED背光驱动器，因此需要外接匹配的恒流背光电路。公开资料显示其背光为15串2并结构，配套时应按规格书确认电压、电流和调光方式。
Q4：EV190E0M-N10属于宽温高亮工业屏吗？
不属于典型宽温高亮型号。该屏典型亮度为250cd/㎡，工作温度为0℃至50℃，更适合控制室、室内产线和普通工控设备。如果用于户外强光、低温或高温环境，应优先考虑更高亮度、更宽温度范围的19英寸工业液晶屏。
京东方液晶模组EV190E0M-N10兼容型号
| 京东方液晶模组EV190E0M-N10兼容型号 | ||||||||
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| EV190E0M-N10 | 京东方 | 19.0" | 液晶模组 | 1280×1024 | 250 | 1000:1 | WLED | LVDS |
| MV190E0M-N10 | 京东方 | 19.0" | 液晶模组 | 1280×1024 | 250 | 1000:1 | WLED | LVDS |
