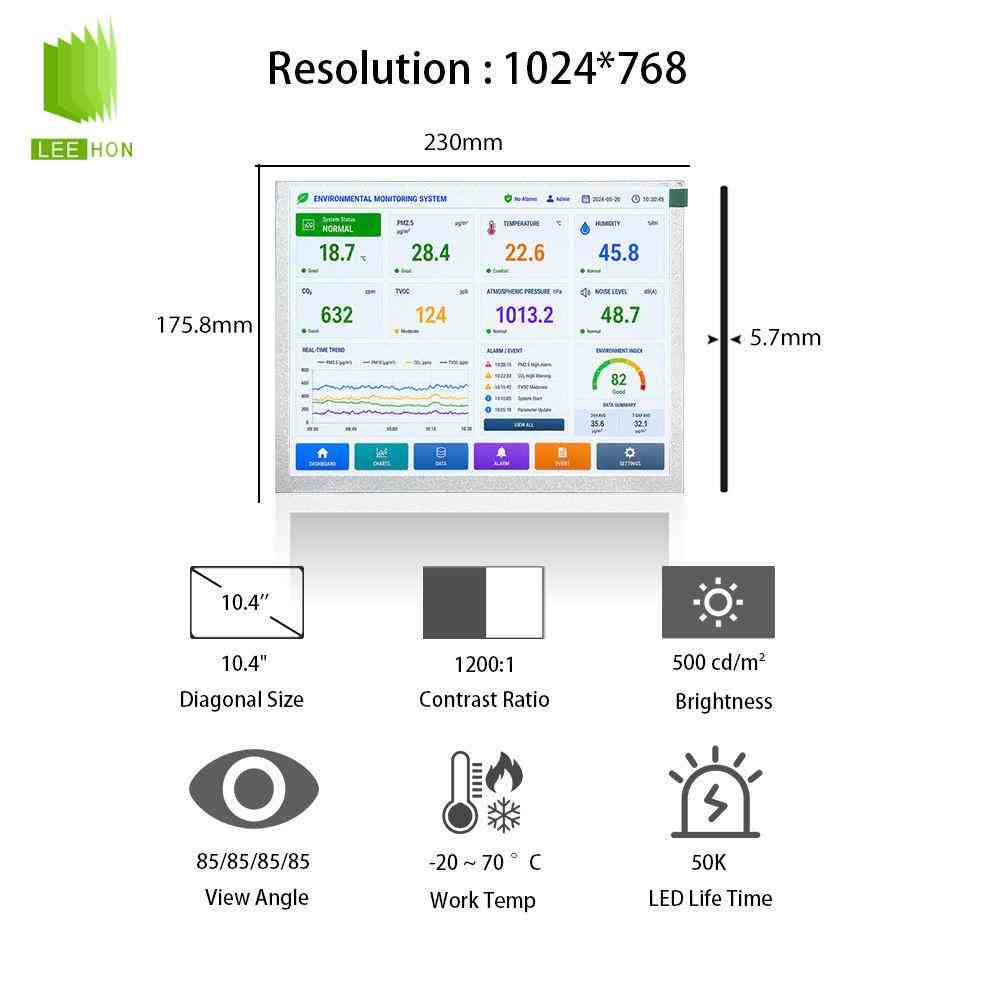

P1040XGF1MB01是天马Tianma的一款10.4英寸工业液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3，主要适合工业HMI、医疗设备显示终端、检测仪器、工控一体机、工业电脑、自动化控制面板和10.4寸嵌入式显示设备。天马官方资料显示，该型号为10.4英寸、1024×768、LVDS接口、500nits亮度、1200:1对比度，目标市场包括Industrial和Medical。
这款屏的重点在于10.4寸XGA分辨率、500cd/㎡亮度、SFT宽视角、LVDS接口、LED Driver集成、AG防眩表面和-20℃至70℃工作温度。它比普通10.4寸SVGA屏显示内容更多，也比老款TTL接口屏更适合新一代工业显示方案，但替换时要重点确认接口线序、供电、背光控制、结构尺寸和触摸屏、#液晶屏驱动板#是否外配。
| 10.4寸LCD天马液晶屏模组P1040XGF1MB01信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 品牌 | 天马 |
| 型号名称 | P1040XGF1MB01 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | TM104TDGP16-00 | |
| 屏幕尺寸 | 10.4寸 | |
| 适用于 | - | |
| 最大额定 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | - | |
| 结构详情 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0685×0.2055 mm | |
| 像素间距(W×H) | 0.2055×0.2055 mm [123PPI] | |

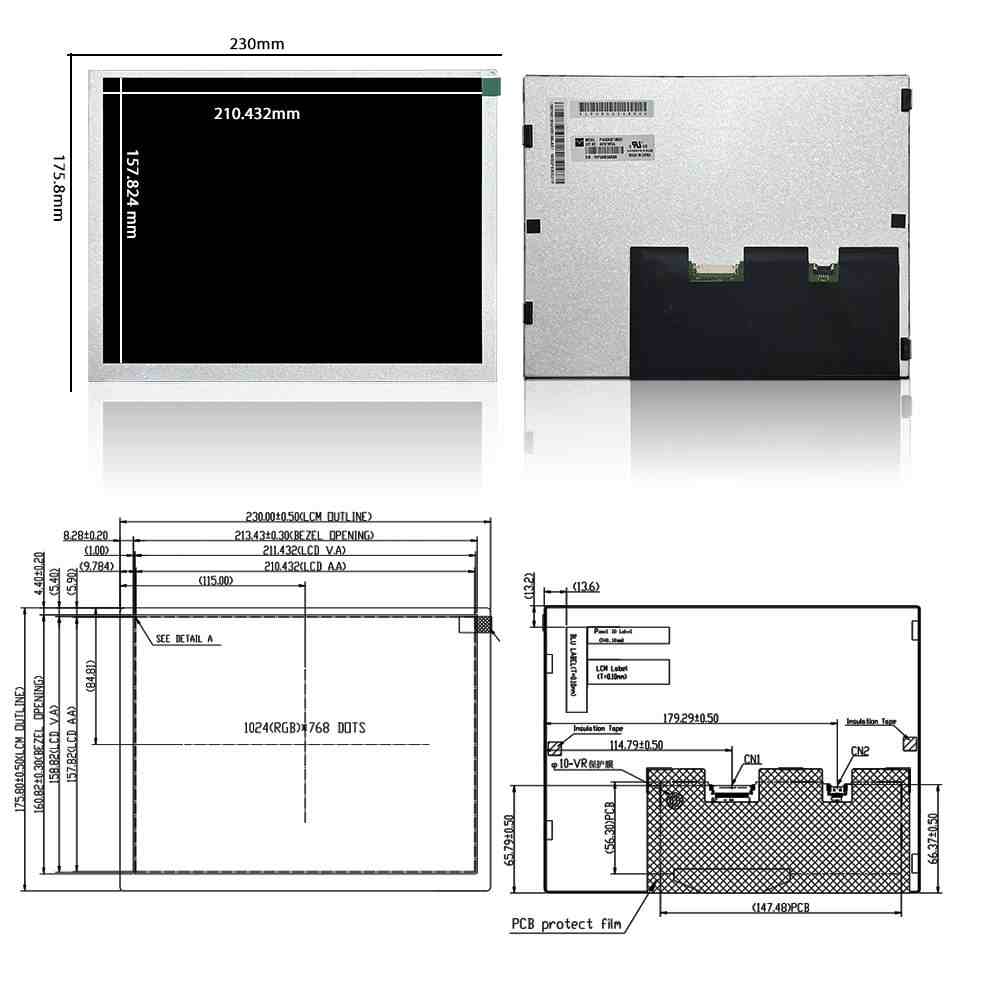

| 显示尺寸 | 210.432(W)×157.824(H) mm | |
| 外观尺寸 | 230(W)×175.8(H) mm | |
| 光学详情 | 亮度(cd/m²) | 500 (Typ.) |
| 对比度 | 1200:1 (Typ.) (透射) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 35 (Typ.)(Tr+Td) ms | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 信号详情 | 输入电流 | 430/650mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 1.42/2.15W (Typ./Max.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 发光详情 | 光源类型 | WLED |
| 数量 | 8S4P | |
| 位置 | 侧入式光源 | |
| 光源寿命 | 50K (Typ.) 小时 | |
| 含LED驱动 | 是 | |
P1040XGF1MB01工业液晶屏关键问答
Q1：P1040XGF1MB01适合哪些设备使用？
#天马液晶屏#P1040XGF1MB01适合工业HMI、检测仪器、医疗辅助设备、工控一体机、工业电脑、自动化设备、机柜显示终端和10.4寸嵌入式显示终端。它的1024×768分辨率比800×600屏显示内容更多，更适合参数界面、菜单操作、报警状态、曲线图和设备运行画面。
Q2：P1040XGF1MB01的核心参数有哪些？
P1040XGF1MB01常见参数包括10.4英寸、1024×768分辨率、4:3显示比例、500cd/㎡亮度、1200:1对比度、SFT显示模式、LVDS接口、LED Driver集成、AG防眩表面、50K小时背光寿命和-20℃至70℃工作温度。天马欧洲页面还标注其可视角为88/88/88/88，背光驱动为integrated。
Q3：P1040XGF1MB01是什么接口？能替换TTL屏吗？
P1040XGF1MB01采用LVDS接口，不是TTL屏，也不是eDP屏。它不能直接替换A104SN03 V1、TM104SDHG30-71这类TTL接口10.4寸屏。即使同样是10.4寸液晶屏，只要接口类型、线序、供电或背光控制不同，就可能出现黑屏、花屏、有图无背光或无法正常点亮的问题。
Q4：P1040XGF1MB01适合户外或强光环境吗？
P1040XGF1MB01典型亮度为500cd/㎡，比普通300cd/㎡左右的室内屏更适合工业现场、设备机台、控制柜、检测设备和部分半户外环境。它不建议直接作为阳光直射户外高亮屏使用；如果设备用于户外柜机、强反光环境或车载强光场景，建议配合AG/AR盖板、遮光结构，或者评估更高亮度工业液晶屏。
Q5：P1040XGF1MB01替换时最容易忽略什么？
P1040XGF1MB01替换时最容易忽略的是LVDS线序、背光控制和触摸配置。天马官方资料显示该型号Touch Panel为No，说明裸屏本体不默认带触摸；如果设备需要触摸操作，需要另外匹配电容触摸屏、电阻触摸屏或盖板方案。 同时，规格书中也对EN、Dimming和上电时序有要求，点屏时要确认背光使能、PWM调光和电源时序是否匹配，避免出现有图无背光、亮度不可调或休眠唤醒异常。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
