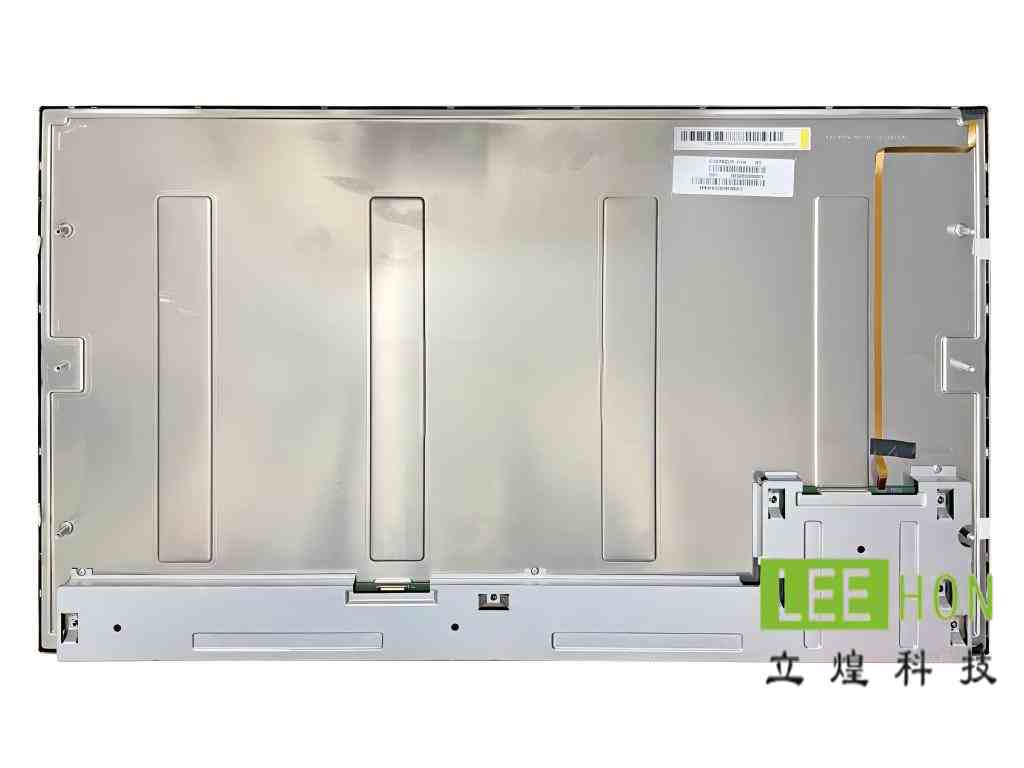

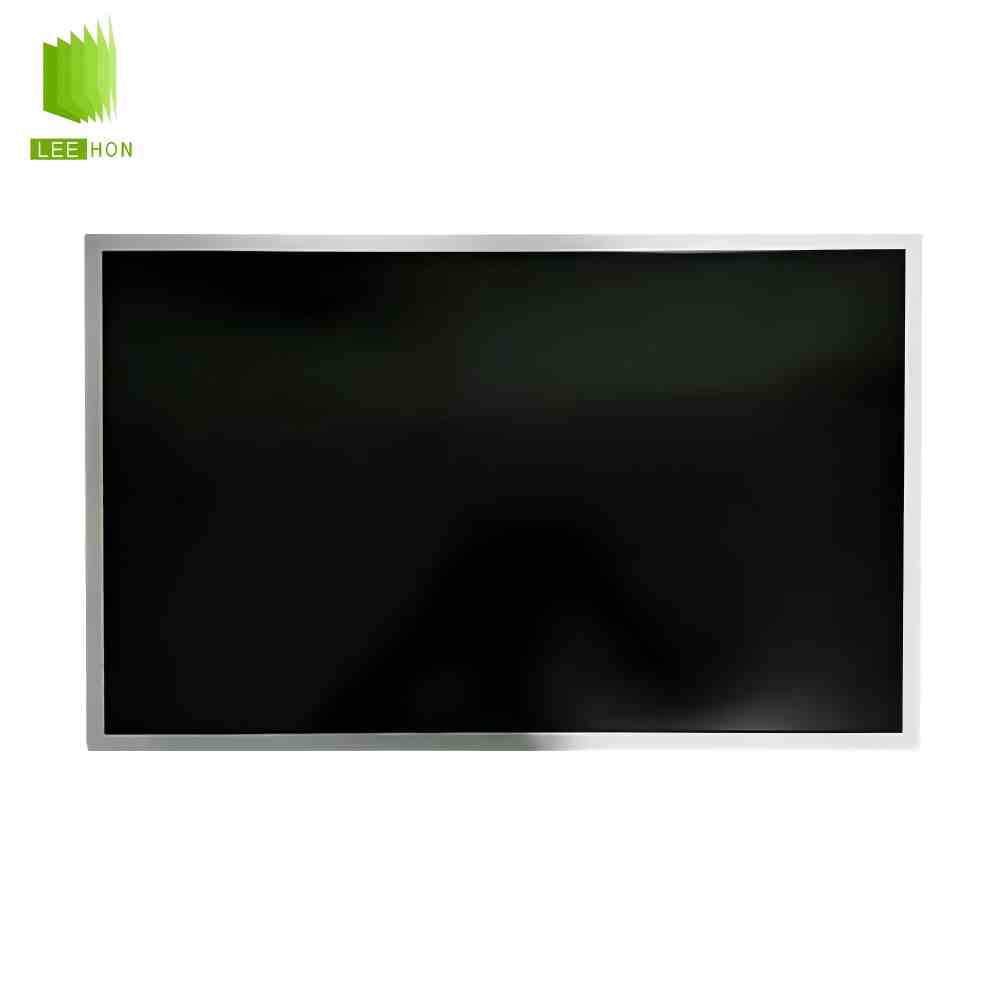

| 京东方27寸LCD工业液晶屏EV270QUM-N10 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 京东方 |
| 型号 | EV270QUM-N10 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 对角尺寸 | 27.0" | |
| 别名 | - | |
| 应用环境 | 存储温度 | -20 ~~ 60 °C |
| 工作温度 | 0 ~~ 50 °C | |
| RoHS | - | |
| 抗振性能 | 1.2G (11.76 m/s²) | |
| 典型特征 | - | DCI-P3，sRGB，超高亮度，白光LED背光，含LED驱动器，端子倒装，10位灰阶，表面雾面 |
| 像素特征 | 解析度 | 3840(RGB)×2160, UHD |
| 点间距(mm) | 0.0518×0.1554 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1554×0.1554 (H×V) [163PPI] | |
| 结构尺寸 | 显示区域(mm) | 596.736(H) × 335.664(V) |
| 开口区域(mm) | 602.58(H) × 340.72(V) | |
| 外观尺寸(mm) | 630(H) × 368.2(V) | |
| 外观厚度(mm) | 11.48/21.38 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观形状 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel, Rear mounting holes (6-M3) |
| 其它参数 | 重量 | 3.34Kgs (Typ.) |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 1000 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间(ms) | 14 (Typ.)(G to G) | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 1.07B (8-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.18/1.25 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.97 |
| sRGB覆盖率 | 1 | |
| Adobe RGB覆盖率 | 0.9 | |
| DCI-P3覆盖率 | 0.97 | |
| Rec.2020覆盖率 | 0.72 | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 59.6W (Typ.) |
| 信号电气 | 电压供应 | 10.0V (Typ.) |
| 电流供应 | 460/900mA (Typ./Max.) | |
| 功耗 | 4.6/9.0W (Typ./Max.) | |
| 信号类型 | - | eDP (4 Lanes), HBR2 (5.4G/lane) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSAK24025P30 | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚距 | 0.5 mm | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 是否可换 | - | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI0114M1HR0-NH | |
| 数量 | 1 pcs | |
| 脚数 | 14 pins | |
| 脚距 | 2.0 mm | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 24.0±2.4V |
| 电流供应 | 2.2A (Typ.) | |
常见问题
Q1：这块屏适合什么设备？不适合什么场景？

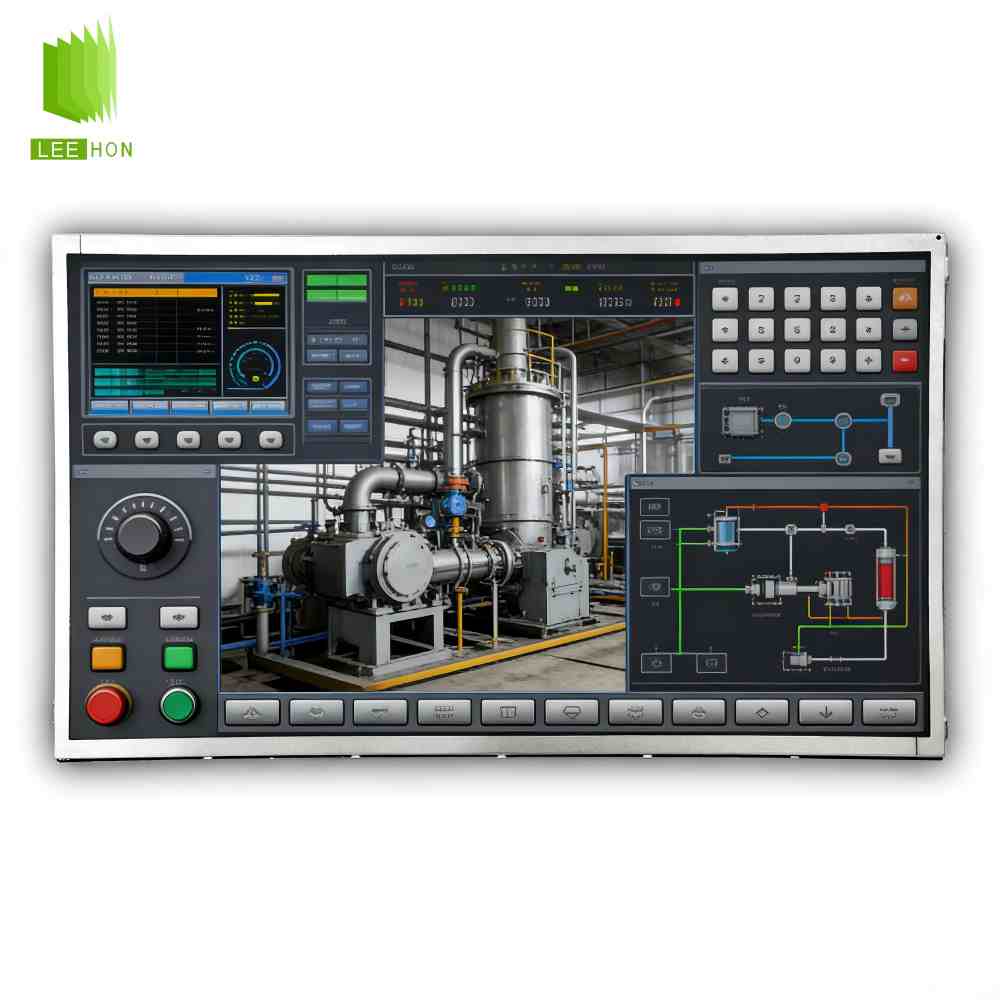

A：这块屏更适合27英寸4K室内高亮显示器、工业显示终端、医疗显示配套、控制系统显示器、信息发布设备。原因很直接：它是27英寸UHD、eDP接口、1000nit亮度、广视角，更偏室内高亮专业显示路线。它不太适合主板没有eDP输出的方案，也不太适合长期超出0~50℃工作温区的场景。
Q2：选型时先核对哪3–5个关键参数？
A：这块屏建议优先核对5项：
1）尺寸和分辨率：27.0英寸、3840×2160；
2）接口类型：eDP4Lane；
3）接口针脚：30pin；
4）逻辑供电：10V；
5）显示区尺寸：596.736×335.664mm。
如果项目结构卡得很紧，再补核外形尺寸约630×368.2×20.98mm。这些条件先对上，主板、线束、结构才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样27寸、同样4K”，而是接口体系、供电条件和背光架构。这块屏确认是eDP4Lane、30pin、10V供电，并且公开资料显示WLED背光、WithoutDriver；如果替代屏虽然尺寸和分辨率一样，但接口换成LVDS、V-by-One，或者供电、背光驱动方式不同，就很容易出现点不亮、链路不兼容、原方案不能直接照搬的问题。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出3840×2160/60Hz的eDP4Lane信号，不能只看“支持4K”就直接上。再说线束：因为这块屏是30pineDP，所以线束不能只看“能插上”，还要核对pin数、线序、供电脚和eDP链路定义是否一致。
触摸这块更稳妥的做法是当成外加方案单独核对。公开参数页写的是withouttouchscreen，不要默认它本体自带触摸。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏还有几个比较关键的点：
第一，它是1000nit高亮，但工作温度仍然是0~50℃，所以整机不能忽略散热和电源余量。
第二，它是1.07B色/8bit+A-FRC路线，做替代时最好把色深一起核掉，不要只看尺寸和分辨率。
第三，公开资料显示表面为Matte（Haze25%）+3H，更适合室内高亮防眩应用。
