TCG070WVLSJPPA-GD20是一块偏“触控一体化工业显示”的京瓷7.0英寸WVGA液晶模组，重点不是7寸本身，而是它把800×480、LVDS接口、500nit亮度、AWV/NormallyBlack广视角、On-CellPCAP电容触控、内置LEDDriver和-20~70℃工作温区组合在一起；它更适合工控HMI、工业控制面板、办公自动化设备、家电控制终端和需要触控交互的嵌入式设备，不适合按普通无触摸LVDS屏或CMOS/RGB屏去直接替代。京瓷官方页面显示该型号为7.0"、800×480、500nits、LVDS、BuiltInLEDDriver、On-CellPCAPTouch，并标注I/F+B/LCable为OAI-80038AA-2008-A。
| 京瓷液晶模组TCG070WVLSJPPA-GD20详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 京瓷液晶屏 |
| 型号 | TCG070WVLSJPPA-GD20 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | 工业 | |
| 对角尺寸 | 7.0" | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 典型特征 | - | 带触摸屏, 白光LED背光, 寿命大于7万小时, 含LED驱动器, 180度翻转显示, 6/8位灰阶可选, 表面雾面 |
| 像素特征 | 解析度 | 800(RGB)×480, WVGA |
| 点间距(mm) | 0.0635×0.1905 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1905×0.1905 (H×V) [133PPI] | |
| 结构尺寸 | 显示区域(mm) | 152.4(H) × 91.44(V) |
| 开口区域(mm) | - | |

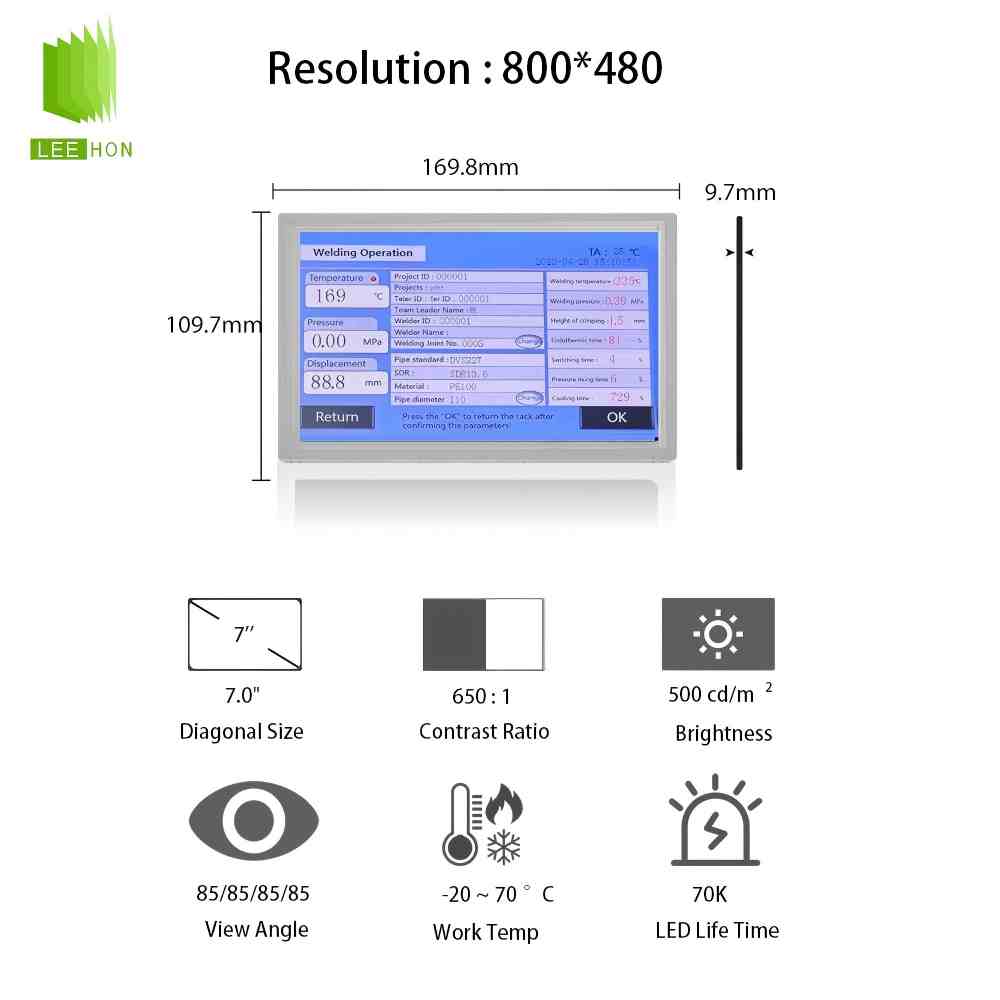

| 外观尺寸(mm) | 169.8(H) × 109.7(V) | |
| 外观厚度(mm) | 9.2±0.5 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 15:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 触摸面板 | 信号接口 | 端子 |
| 触摸面板 | On-Cell Touch | |
| 同时触点 | 2点触摸 | |
| 支持系统 | - | |
| 控制器 | 含有控制器 | |
| 信号种类 | I²C | |
| 安装方式 | - | Side mounting holes (4-M2) on up, down bezel |
| 其它参数 | 重量 | 260g (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 别名 | - | |
| 光学基本信息 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 650:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | AWV，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间 | 18/12 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色坐标 | X:0.315; Y:0.340 |
| 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6304K | |
| 亮度均匀性 | - | |
| 1931色域 | NTSC比值 | 51% |
| sRGB覆盖率 | 71% | |
| AdobeRGB覆盖 | 53% | |
| DCI-P3覆盖率 | 53% | |
| Rec.2020覆盖率 | 38% | |
| 低蓝光护眼 | - | - |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 功率总耗 | - | 3.0W (Typ.) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 200/260mA (Typ./Max.) | |
| 功耗 | 0.66W (Typ.) | |
| 信号类型 | LVDS | 1 ch, 6/8-bit |
| 逻辑电压 | - | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | FI-X30SSLA-HF | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 是否可换 | - | |
| 光源寿命 | 70K (Typ.) 小时 | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 195/310mA (Typ./Max.) | |
| 功耗 | 2.34W (Typ.) | |
| 亮度调节 | PWM占空比 | 1~100% |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 10KHz | |
常见问题
Q1：这块屏最大的特点，是高亮还是触摸？
A：更准确地说，它的关键点是On-CellPCAP触控一体化。普通7寸屏往往只是显示模组，触摸要外挂盖板；TCG070WVLSJPPA-GD20则是京瓷官方标注的On-CellPCAPTouchTechnology，更适合需要触摸交互、结构紧凑、减少外加触摸层复杂度的设备项目。
Q2：客户原来用的是无触摸7寸LVDS屏，能不能直接换成它？
A：不能直接判断。虽然它也是7.0英寸、800×480、LVDS，但它带On-CellPCAP，触摸部分会带来额外的触摸通信、系统驱动、坐标映射和结构匹配问题。替代时不仅要核LVDS显示信号，还要核触摸接口、触摸驱动、前框开窗和盖板厚度。
Q3：采购第一次沟通，别问太散，先问哪几个点？
A：直接问：TCG070WVLSJPPA-GD20#京瓷液晶屏#完整型号、7.0英寸、800×480、LVDS、500nit、650:1、AWVNormallyBlack、On-CellPCAP、是否内置LEDDriver、是否配OAI-80038AA-2008-A线材、触摸接口和触摸驱动资料。这些问题能快速判断显示、触摸、线束和结构能不能一起落地。
Q4：它为什么不能按普通CMOS/RGB7寸屏来配板？
A：因为它是LVDS接口，不是CMOS/RGB并口。京瓷7寸屏里既有LVDS版本，也有CMOS/RGB版本；如果主板只有RGB/CMOS输出，就需要重新配LVDS#驱动板#或转接方案，不能只看7寸和800×480。
Q5：同样是京瓷7寸带触摸屏，替代时最容易错在哪里？
A：最容易错在触摸形态和结构版本。比如官方页面里还列出基于同一基础TFT的KDA-070OB-18053S-A，它也是7.0英寸、800×480、LVDS、500nit、AWVNormallyBlack，但属于带光学贴合盖板的方案，外形尺寸标注为169.8×109.7×9.2mm。所以替代时要分清是裸On-CellPCAP模组，还是已经做了光学贴合盖板的总成。
Q6：配驱动板和线束时，工程上最先卡哪一关？

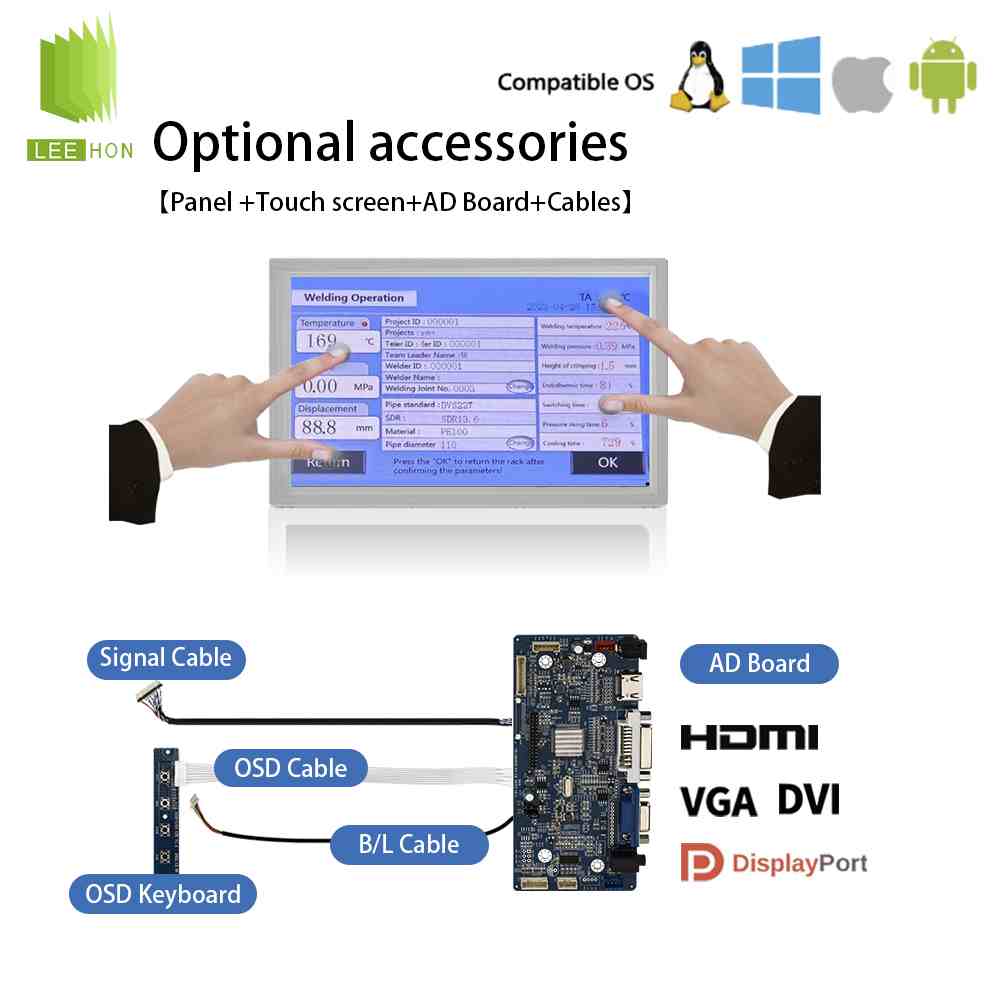

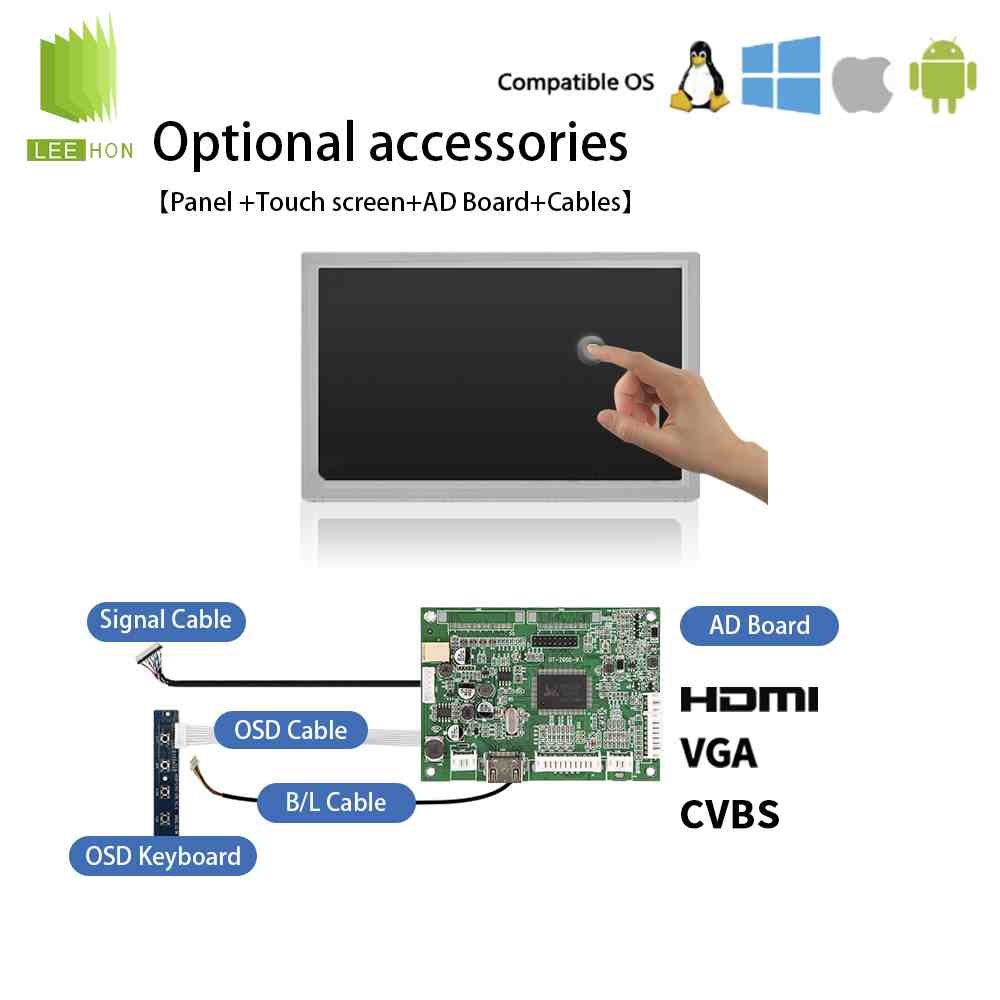

A：先卡LVDS输出、背光控制和触摸通信。显示侧要能输出800×480LVDS；背光侧要确认内置LEDDriver的供电、使能和调光逻辑；触摸侧要确认PCAP控制接口、系统驱动和抗干扰。京瓷官方同时给出I/F+B/LCable：OAI-80038AA-2008-A，线材型号也要一起核。
Q7：杭州立煌科技能不能咨询TCG070WVLSJPPA-GD20？
A：可以作为咨询渠道。这个型号属于京瓷7寸工业触控液晶屏方向，沟通时建议直接让杭州立煌科技按TCG070WVLSJPPA-GD20、LVDS、On-CellPCAP、500nit、BuiltInLEDDriver、OAI-80038AA-2008-A线材、驱动板和触摸适配逐项确认，避免和无触摸版、外挂电阻触摸版或光学贴合总成混用。
Q8：量产时，这个型号最容易被忽略什么？
A：最容易忽略触摸抗干扰和结构适配。On-CellPCAP对接地、屏蔽、前框材料、盖板厚度、整机噪声和触摸驱动都有要求；同时它是500nit、-20~70℃、LVDS、AWV广视角的工业触控屏，量产前不只要验证显示，还要验证触摸坐标、湿手/手套需求、休眠唤醒、背光调光、线束抗干扰和长期运行稳定性。
