| LCD群创液晶屏G101ICE-LH1 结构详情 | ||||||
| 像素特征 : | 像素数量 | 1280(RGB)×800, WXGA | 点间距 | 0.0565×0.1695 mm (H×V) | ||
| 像素布局 | RGB垂直条状 | 像素间距 | 0.1695×0.1695 mm (H×V) [149PPI] | |||

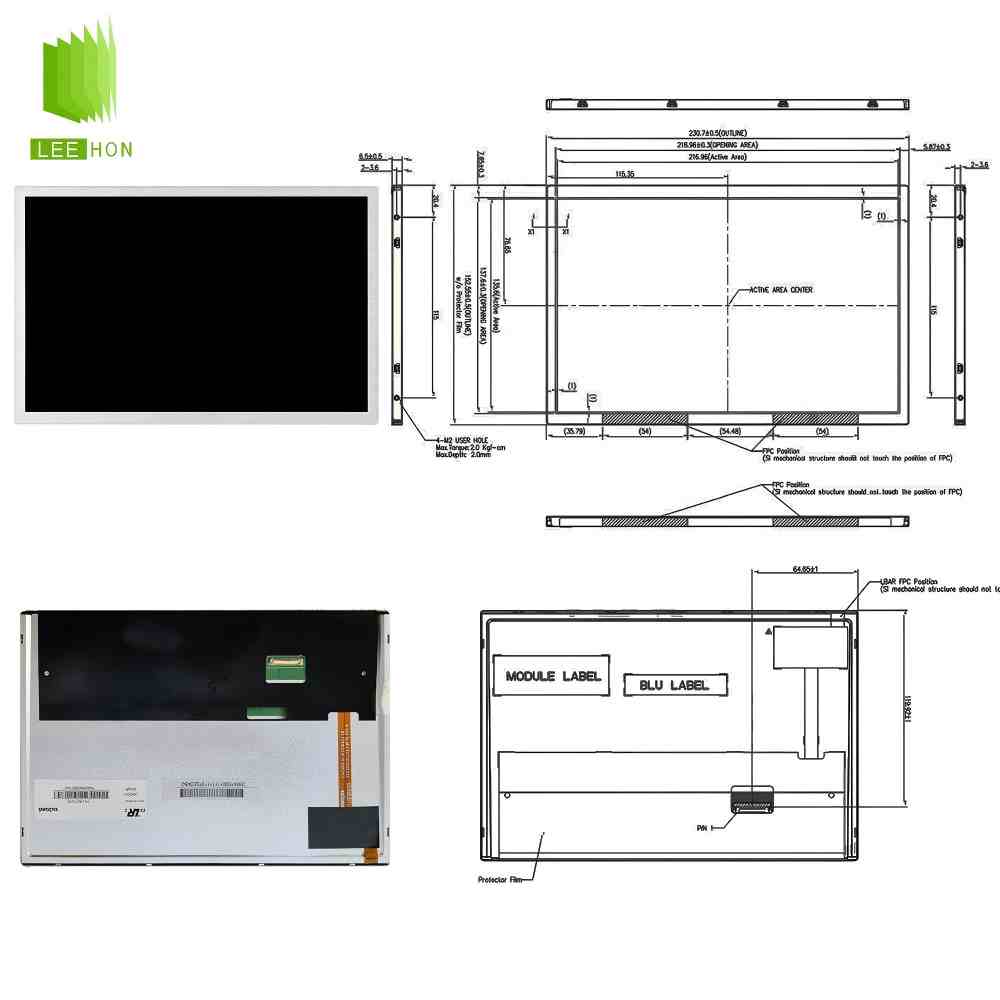

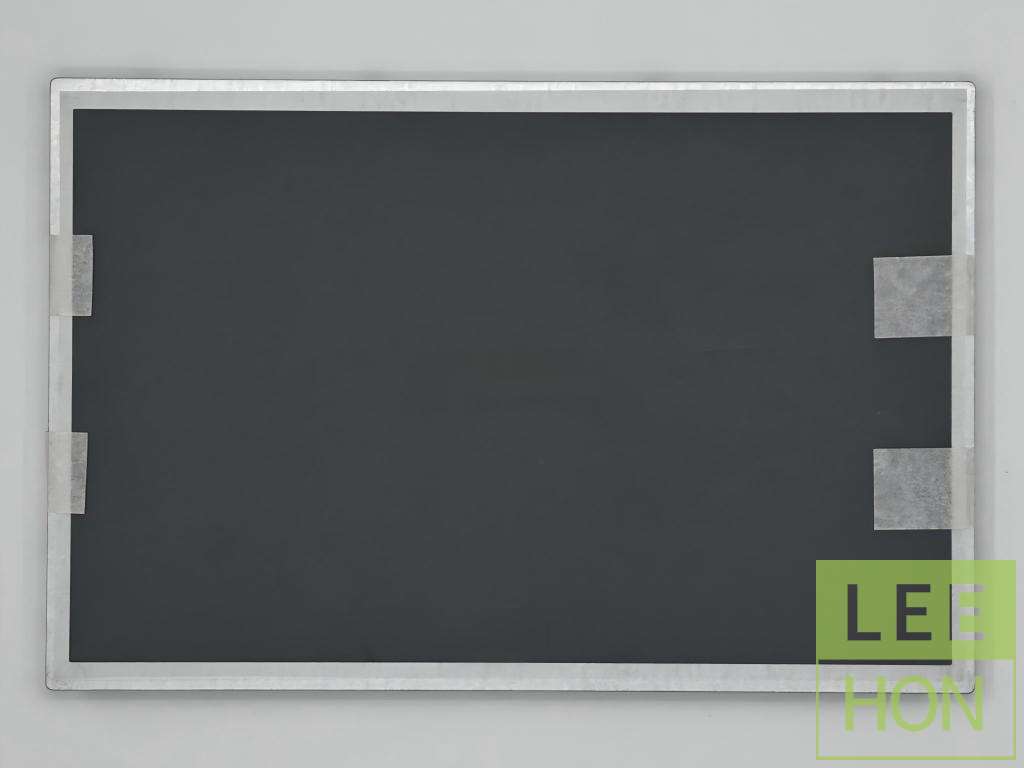

| 结构尺寸 : | 显示区域 | 216.96×135.6 mm (H×V) | 可视区域 | 218.96×137.6 mm (H×V) | ||

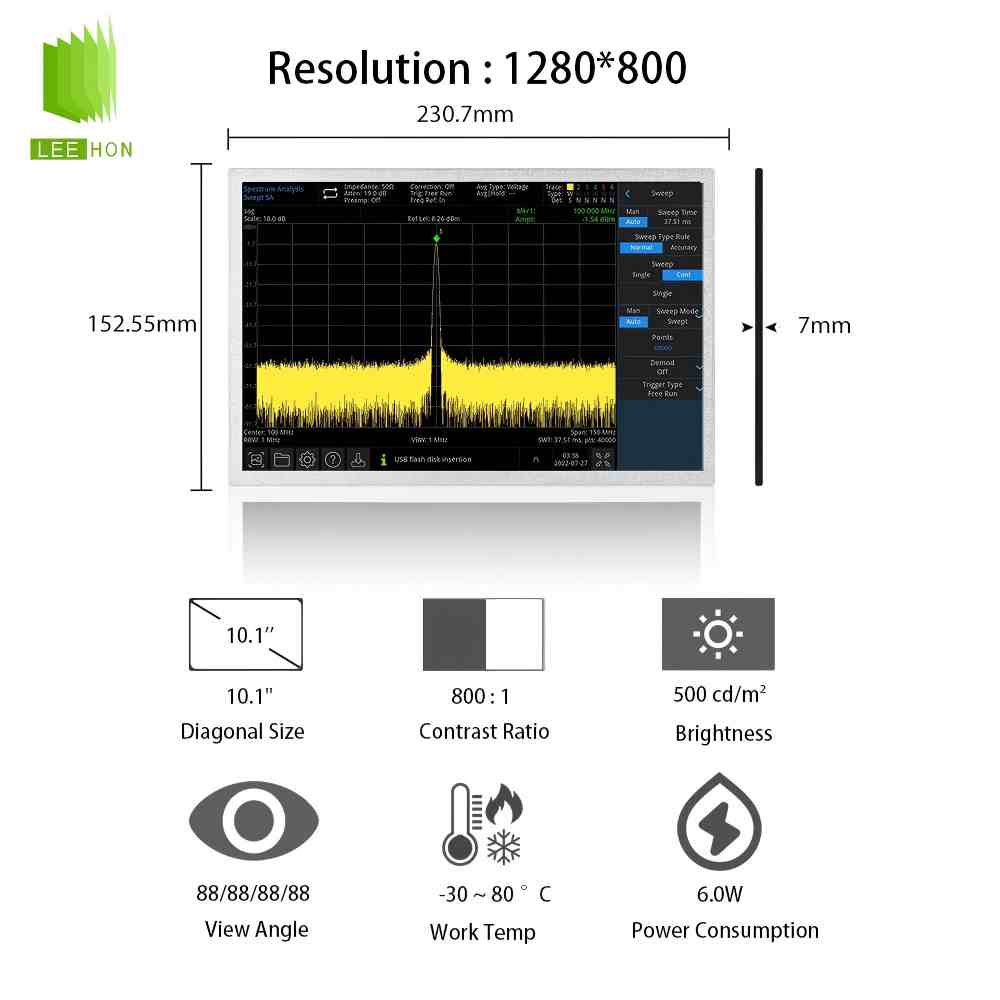

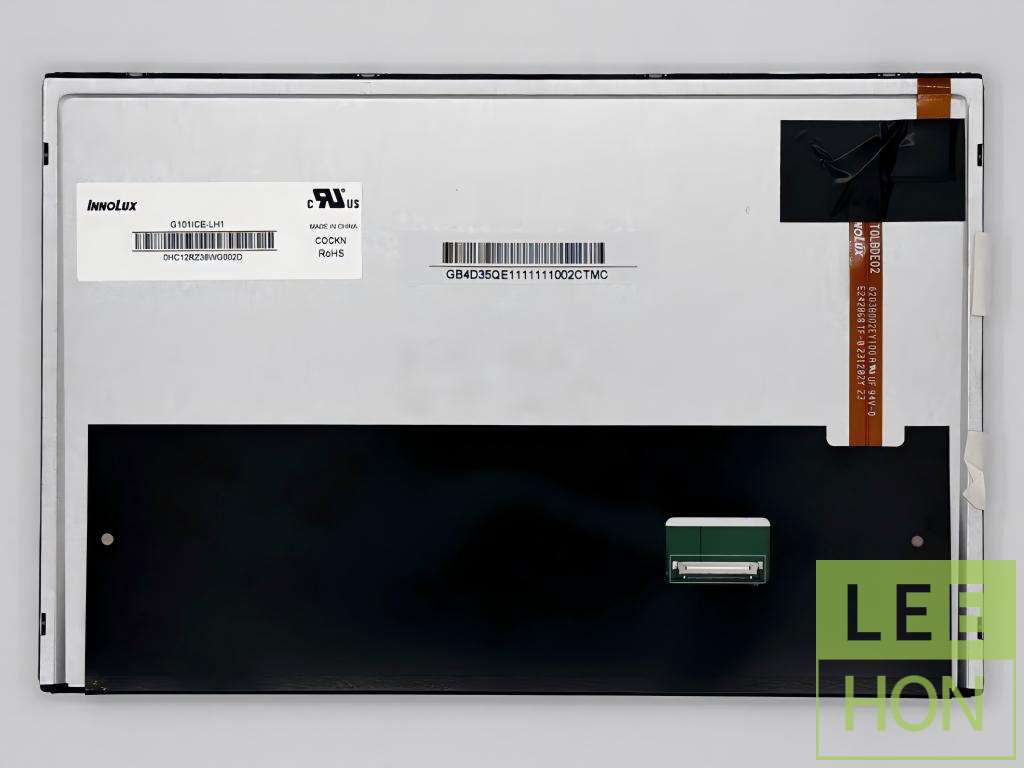

| 外观尺寸 | 230.7×152.55 mm (H×V) | 外观厚度 | 6.5±0.5 mm | |||
| 外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 | ||
| 宽高比 | 16:10 (H:V) | 外观形状 | - | |||
| 安装孔位 : | Side mounting holes (4-M2) on left, right bezel | |||||
| 其它特征 : | 重量 | 300/315g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) | ||
| LCD群创液晶屏G101ICE-LH1 光学详情 | ||||||
| 基本信息 : | 面板亮度 | 500 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) | ||
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 光学模式 | AAS，常黑显示，透射式 | |||
| 视角方向 | 全视角 | 反应时间 | 13/12 (Typ.)(Tr/Td) (ms) | |||
| 色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.7M (6-bit / 8-bit) | ||
| 色温 | 6485K | 亮度变动 | 1.43 (Max.)(5 points) | |||
| 1931色域 : | NTSC比值 | 73% | sRGB覆盖率 | 96% | ||
| Adobe RGB覆盖率 | 74% | DCI-P3覆盖率 | 76% | |||
| Rec.2020覆盖率 | 55% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||
| LCD群创液晶屏G101ICE-LH1 电子详情 | ||||||
| 工作频率 : | 60Hz | |||||
| 翻转扫描 : | 翻转 (180°) | |||||
| 功率消耗 : | 6.0W (Typ.) | |||||
| LCD群创液晶屏G101ICE-LH1 背光详情 | ||||||
| 背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 50K (Min.) 小时 |
| 数量 | - | 灯管形状 | - | 位置 | 侧入式光源 | |
| 接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | 灯管驱动 | 含LED驱动器 |
| 驱动电气 : | 电压输入 | 12.0V (Typ.) | 电流输入 | 0.42/0.50A (Typ./Max.) | ||
| 功耗 | 5.0/6.0W (Typ./Max.) | |||||
| LCD群创液晶屏G101ICE-LH1 信号详情 | ||||||
| 信号系统 : | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | - | |||
| 信号电气 : | 电压输入 | 5.0V (Typ.) | 电流输入 | 190/230mA (Typ./Max.) | ||
| 接口特征 : | 类型 | 端子 | 位置 | - | ||
| 端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
| I-PEX | 20455-030E-76 | 0.5 mm | 30 pins | 1 pcs | ||
| LCD群创液晶屏G101ICE-LH1 包装详情 | ||||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) | 备注 |
| 纸箱 | 28 | 1 | 435×350×275 | 12.02 | 0.0419 | |
| 空运卡板 | 840 | 30 | 1150×915×1520 | N/A | 1.5994 | |
| 海运卡板 | 1176 | 42 | 1150×915×2070 | N/A | 2.1782 | |
群创液晶屏G101ICE-LH1常见问题
Q1：G101ICE-LH1 的尺寸与分辨率是什么？
A：10.1 英寸，1280×RGB×800（WXGA），AA 为 216.96×135.60 mm。
Q2：亮度、对比度大概是什么水平？
A：中心点白场亮度 400（Min）/ 500（Typ）nits，对比度 600（Min）/ 800（Typ）。
Q3：接口对接要注意哪一点？
A：30pin 单通道 LVDS，且为 DE only mode，主控同步方式需要匹配。
Q4：背光供电与功耗怎么估？
A：背光转换器输入 Vi 典型 12V，输入功耗 Pi 典型 5W、最大 6W（Duty 100%）。
Q5：PWM 调光为什么有时会感觉不线性？
A：规格书提示 1kHz–20kHz 频段可能出现背光非线性现象，并建议 PWM 频率小于 1kHz，同时给出占空比限制区间
