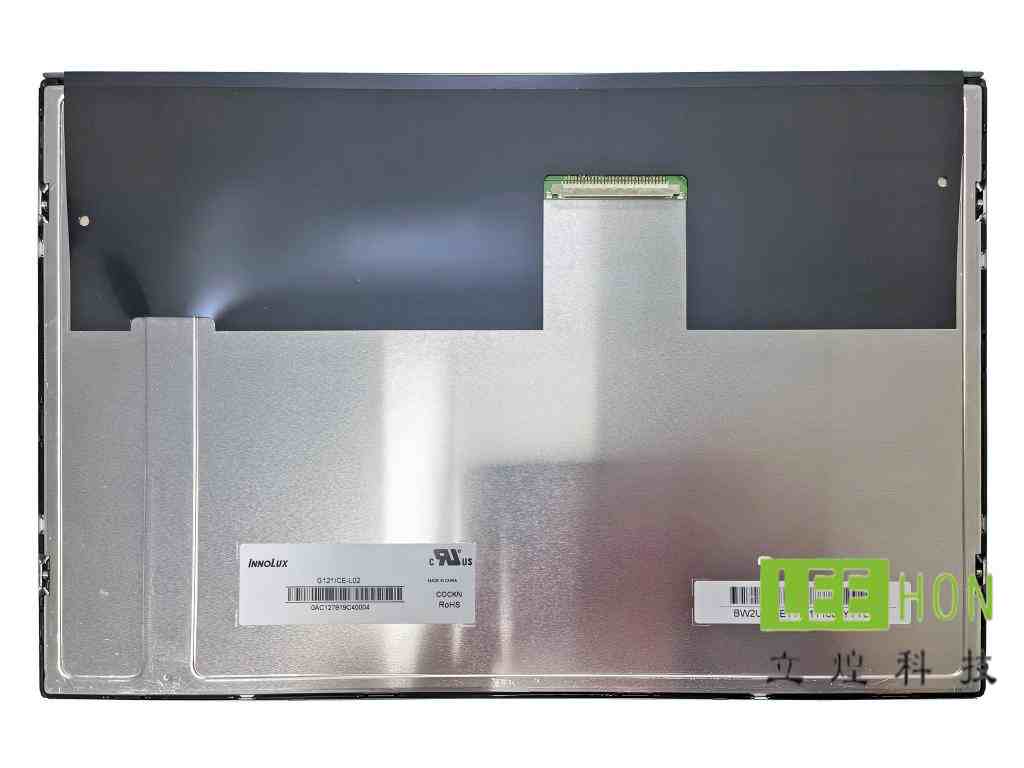

| 群创12.1寸LCD工业液晶模组G121ICE-L02详情表 | ||
| 类别 | 参数 | 详情 |
| 基础信息 | 制造商 | 群创 |
| 型号 | G121ICE-L02 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | 工业 | |
| 对角尺寸 | 12.1" | |
| 别名 | - | |
| 备注信息 | Digitizer applicable | |
| 应用环境 | 存储温度 | -20 ~ 70 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 白光LED背光，含LED驱动器，6/8位灰阶可选，表面雾面 Digitizer applicable |
| 像素特征 | 解析度 | 1280(RGB)×800, WXGA |
| 点间距(mm) | 0.068×0.204 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.204×0.204 (H×V) [124PPI] | |

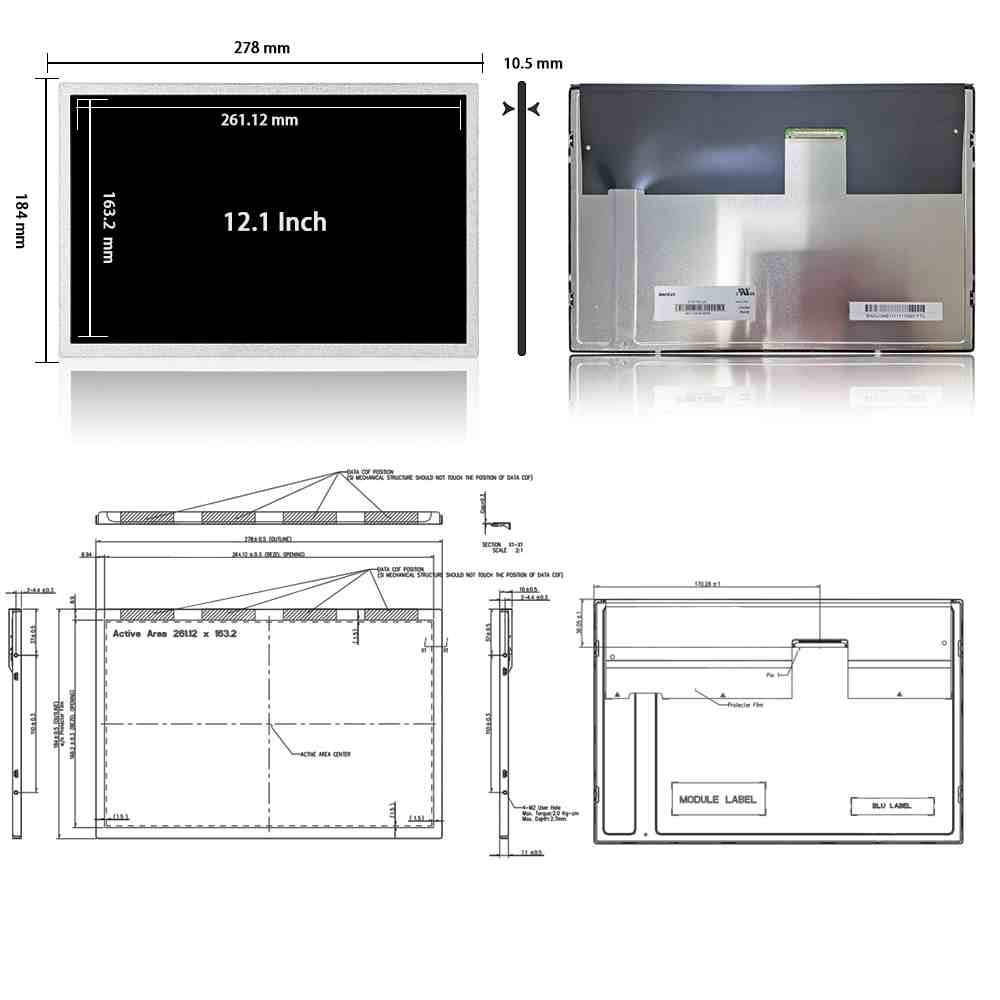

| 结构尺寸 | 显示区域(mm) | 261.12(H) × 163.2(V) |
| 开口区域(mm) | 264.12(H) × 166.2(V) | |
| 外观尺寸(mm) | 278(H) × 184(V) | |
| 外观厚度(mm) | 7.1/10.5 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 16:10 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它参数 | 重量 | 470/490g (Typ./Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 400 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AAS，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 12/8 (Typ.)(Tr/Td) | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.43 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.72 |
| sRGB覆盖率 | 0.94 | |
| Adobe RGB覆盖率 | 0.73 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 8.45W (Typ.) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 560/675mA (Typ./Max.) | |
| 信号类型 | - | LVDS (1 ch, 6/8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 禾昌 |
| 型号 | 187114-30091 | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 是否可换 | - | |
| 形状 | - | |
| 寿命 | 30K (Min.) Hours | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 光源驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 0.55/0.7A (Typ./Max.) | |
| 功率消耗 | 6.6/8.4W (Typ./Max.) | |
常见问题
G121ICE-L02是一款12.1英寸、1280×800、LVDS接口、约400nit、带背光驱动板的工业液晶屏，适合做中尺寸工控与设备显示方案。
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控显示器、工厂设备终端、娱乐设备、嵌入式操作界面这类中尺寸工业显示项目。原始规格书把应用直接写成TFTLCDMonitor、FactoryApplication、Amusement，并确认它是12.1英寸、1280×800、AAS广视角、LVDS接口。它不太适合主板没有LVDS输出的方案，也不太适合需要更高亮户外可视性的场景，因为目前能确认的亮度约为400cd/m²。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：12.1英寸、1280×800；
2）接口类型：LVDS；
3）显示区尺寸：261.12×163.2mm；
4）外形尺寸：约278×184×10mm；
5）工作温度：-20~70℃。
这几项先对上，主板、结构和环境边界才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样12.1寸、同样1280×800”，而是接口和背光架构。这块屏规格书明确写了LVDS接口，而且背光驱动转换器builtincontrolboard，也就是背光驱动已经集成在控制板上；如果替代屏虽然尺寸分辨率接近，但接口换成eDP、TTL，或者背光改成“无驱动、要外置方案”，就很容易出现点不亮、花屏、原方案不能直接照搬。另外，它是NormallyBlack，替代成光学路线差异太大的型号，现场观感也会变。

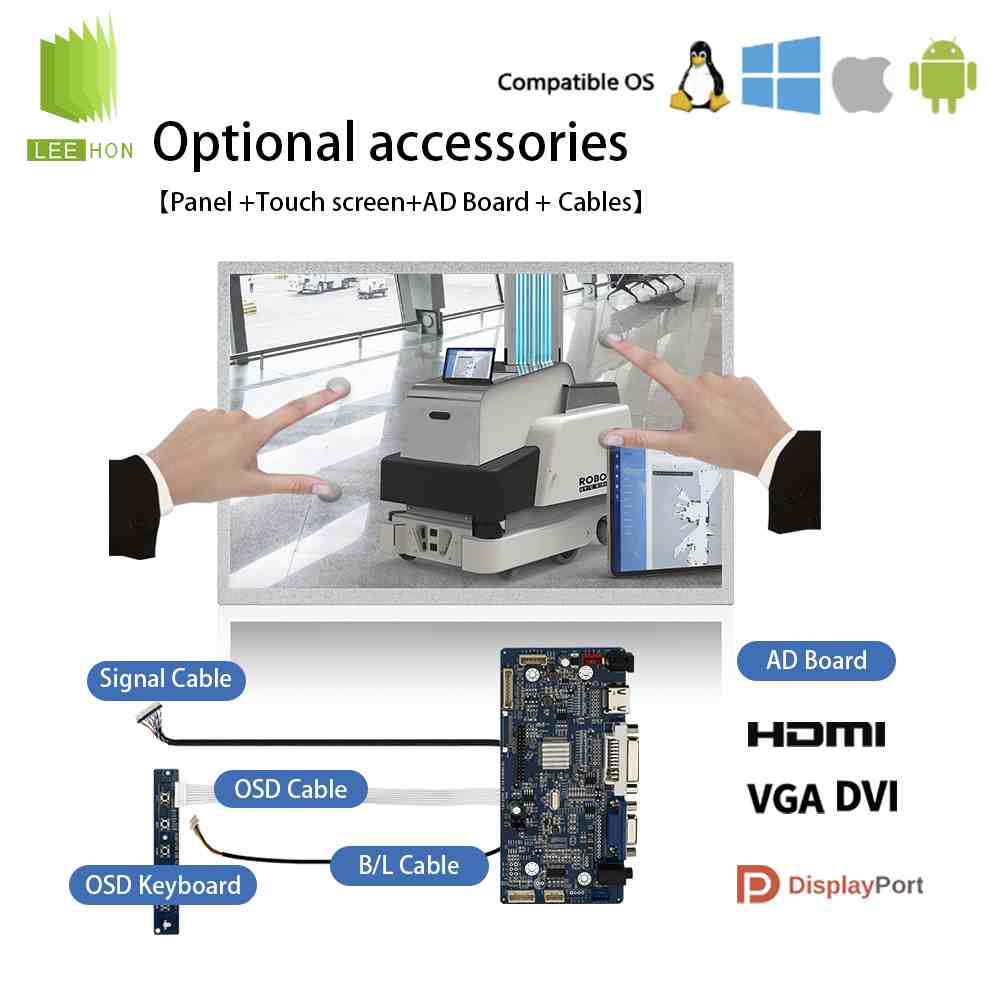

Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1280×800的LVDS信号。再说线束：不能只看“能不能插上”，还要核对LVDS线序、供电脚、背光使能和调光逻辑是否一致。触摸这块更稳妥的做法，是按显示区261.12×163.2mm单独做配套，因为公开资料没有把它定义成固定触摸一体屏，更多是标准显示模组。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏还有几个比较关键的点：
第一，公开资料确认它的视角约89/89/89/89、对比度约1000:1；
第二，表面处理是AGtype、3Hhardcoating；
第三，规格书明确要求环境条件下不可结露；
第四，模块功耗在3.3V、白画面、背光100%占空条件下典型约8.45W。
所以整机设计时，除了点亮，还要把供电余量、散热、安装受力和环境控制一起考虑。
