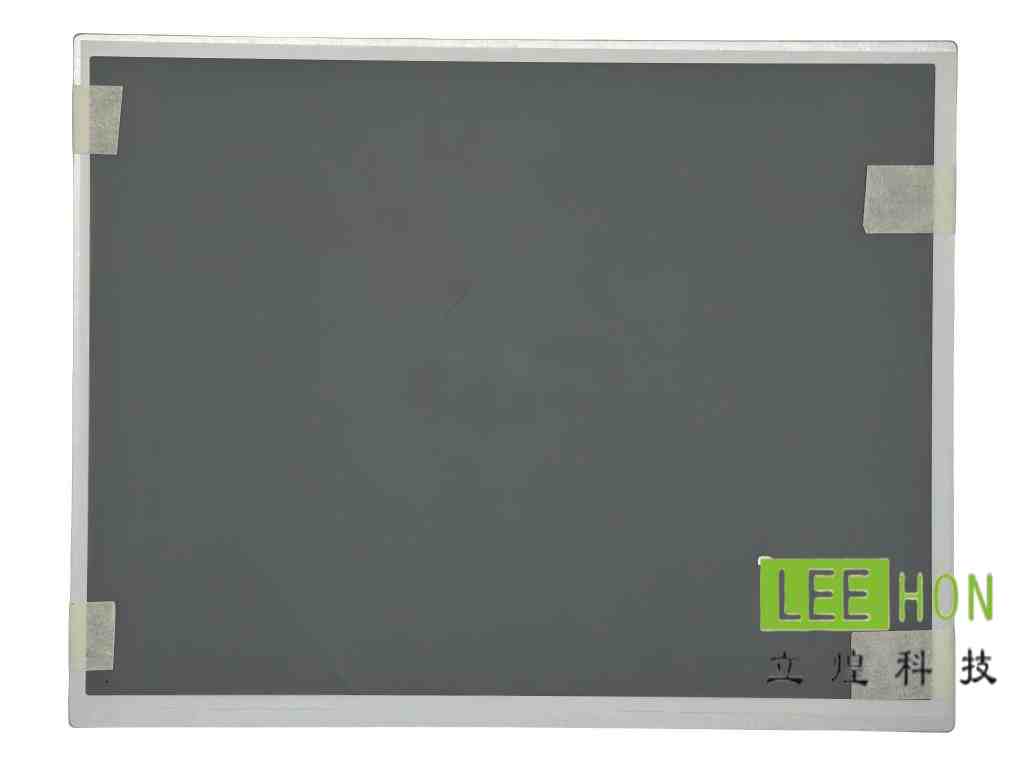

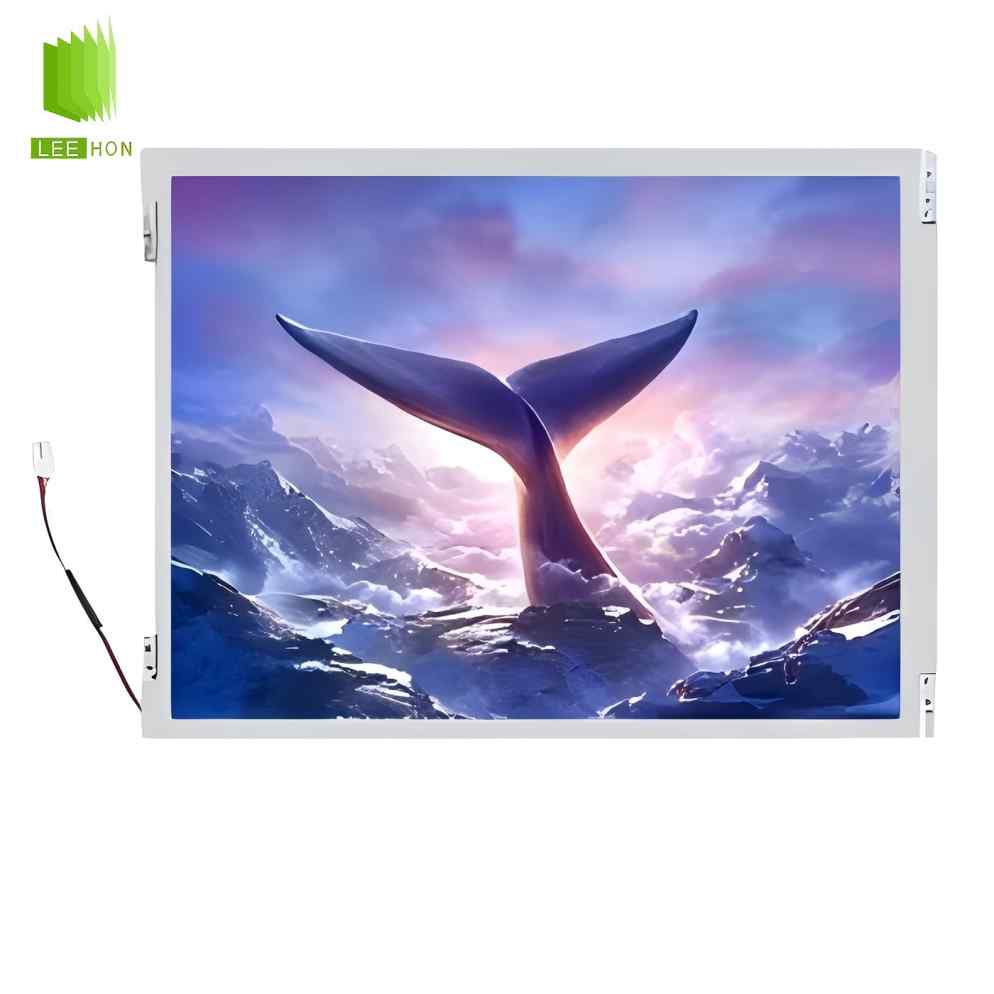

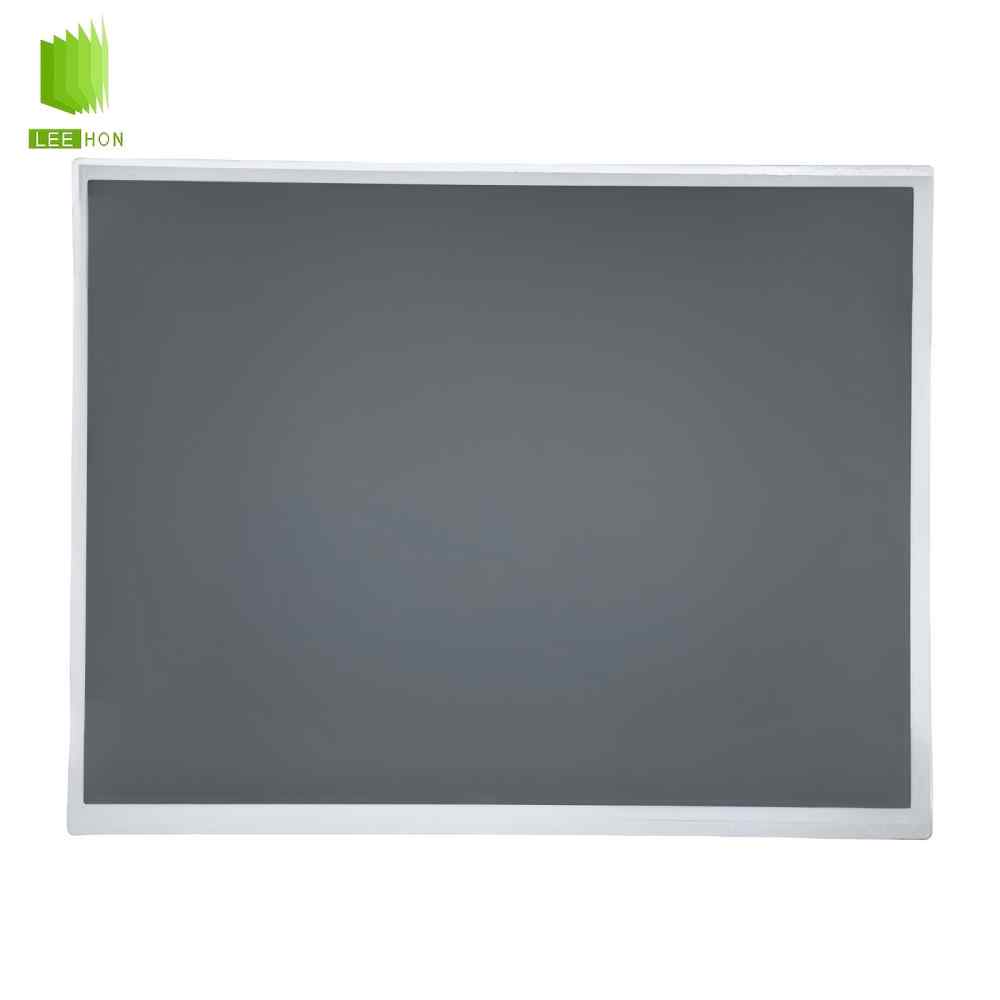

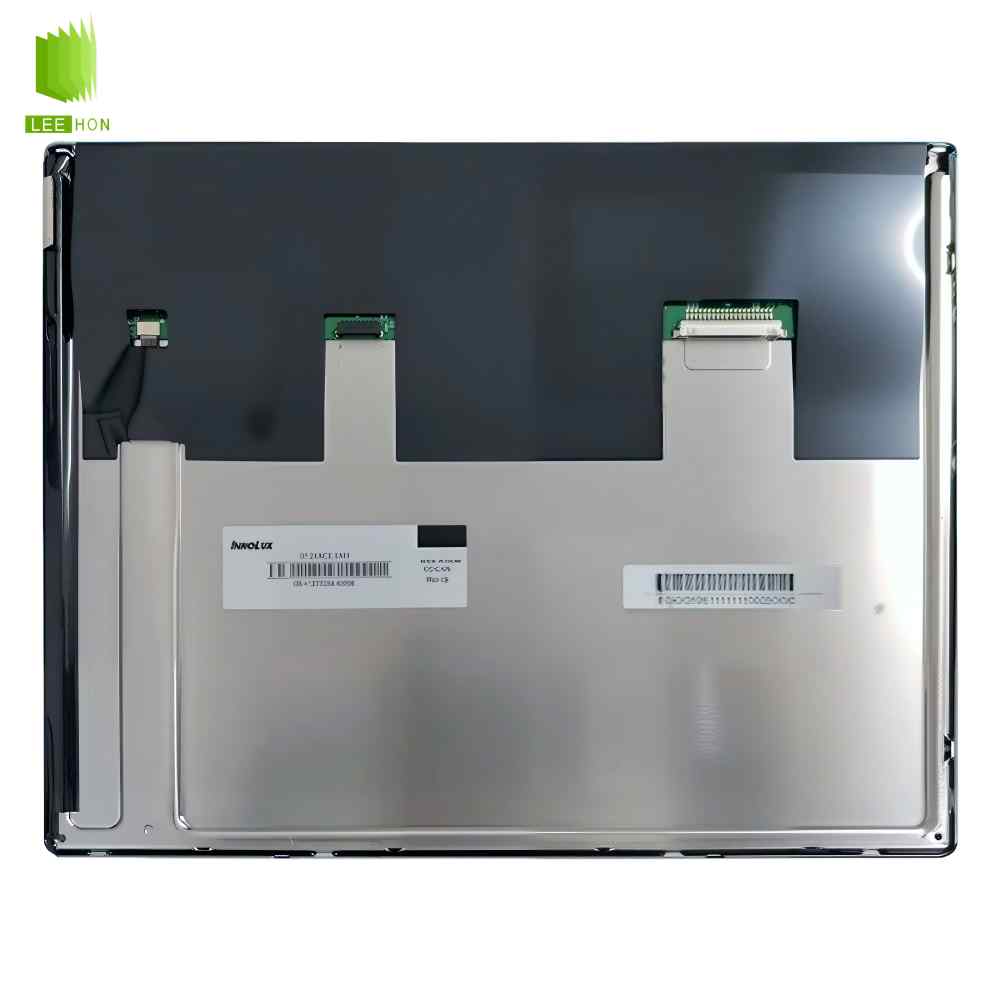

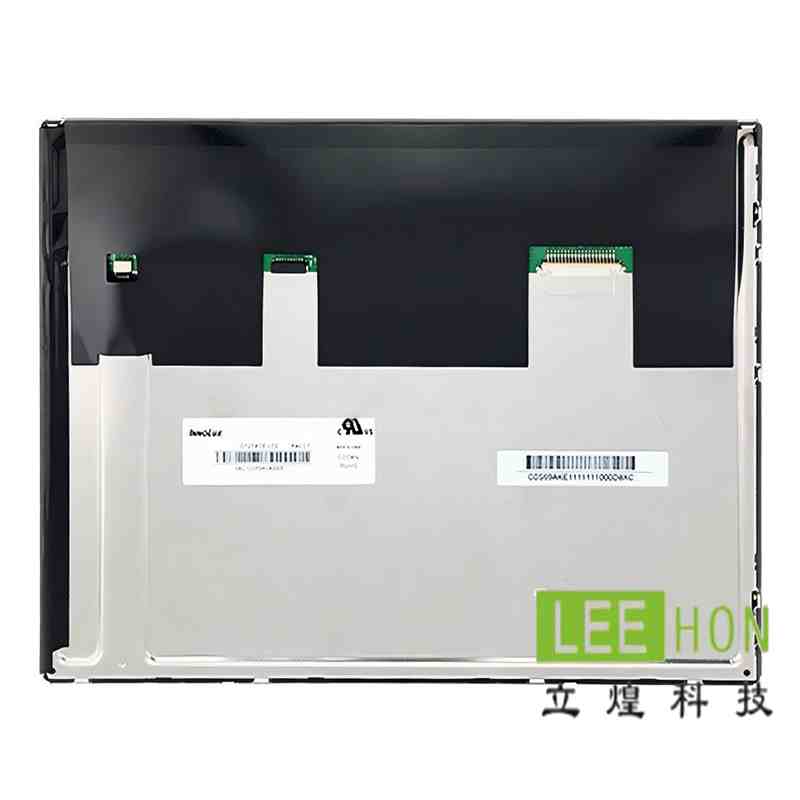

| 群创液晶模组G121XCE-LM1 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 群创 |
| 型号名称 | G121XCE-LM1 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 12.1寸 | |
| 适用于 | 工业 | |
| 最大额定 | 工作温度 | -30 ~ 75 °C |
| 存储温度 | -40 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面 |
| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.080×0.240 mm | |
| 像素间距(W×H) | 0.240×0.240 mm [105PPI] | |
| 物理尺寸 | 显示尺寸 | 245.76(W)×184.32(H) mm |
| 外观尺寸 | 260.5(W)×204(H) mm | |
| 可视尺寸 | 249.0(W)×187.5(H) mm | |
| 外观厚度 | 8.4/8.9 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.16875 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它细节 | 重量 | 490/510g (Typ./Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学基础信息 | 亮度(cd/m²) | 1000 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 13/12 (Typ.)(Tr/Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AAS，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.40 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.93 | |
| Adobe RGB覆盖率 | 0.72 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (水平/垂直) |
| 功率总耗 | - | 13.72W (Typ.) |
| 信号电气 | 输入电流 | 520/620mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 1.72/2.05W (Typ./Max.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 庆良 |
| 型号 | 076B20-0048RA-G4 | |
| 脚距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-20P1C8B-160A | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管形状 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 宏致 |
| 型号 | 91208-01001-H01 | |
| 脚距 | 1.0 mm | |
| 脚数 | 10 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 12.0±1.2V |
| 输入电流 | 1.00/1.16A (Typ./Max.) | |
| 功率消耗 | 12.0/13.9W (Typ./Max.) | |
常见问题
这是一款12.1英寸、1024×768、1000亮度、LVDS20pin、广视角、宽温型的高亮工业液晶屏，特点是4:3结构成熟、阳光下可读性更强，很适合传统工控设备升级亮度。
Q1：这块屏适合什么设备？
更适合工业电脑、工控终端、医疗仪器、检测设备、车载/特种设备显示、户外或半户外操作面板、传统4:3结构HMI。
它的核心参数是12.1寸、1024×768、1000cd/m²、AAS广视角、LVDS20pin、3.3V，并且工作温度大约-30℃到75℃，属于比较典型的高亮工业屏路线。
Q2：不适合什么场景？
它不太适合追求宽屏UI布局的项目，因为这块屏是1024×768的4:3比例；也不太适合只想做低成本普通室内显示的场景，因为它是1000nit高亮工业方案，定位会高于常规室内屏。另外，如果主板平台本身只支持eDP，这块屏也不能直接用，因为公开资料显示它采用的是1chLVDS20pin接口。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和比例。G121XCE-LM1是1024×768，4:3，这一步很关键，因为同样12.1寸里还有800×600和1280×800的方案，不能只看尺寸。再核对接口、针数和供电，它公开资料显示为LVDS20pins（1ch，6/8-bit），3.3V。
然后看亮度、视角和面板模式，它约1000nit、89/89/89/89广视角、AAS/NormallyBlack、1000:1对比度。最后看显示区和外形尺寸，显示区约245.76×184.32mm，外形约260.5×204×8.9mm，替代时前框开窗、固定结构和厚度都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看12.1寸XGA，不继续看亮度和版本后缀。G121XCE系列里不同后缀版本在亮度和温度范围上可能不同，比如公开资料里能看到G121XCE-L01约600nit，而G121XCE-LM1是1000nit，两者不能简单当成完全一样。第二点，是只看“都是LVDS”，不去核对20pin的具体线序和背光控制。第三点，是忽略它自带LEDDriver这一点，替代时如果驱动板、线束或背光供电逻辑没对上，就可能出现画面有了但背光异常、亮度调节不正常的问题。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置，因为它是标准12.1寸4:3结构，不能拿宽屏12.1寸的触摸总成直接套。
配驱动板时，至少要确认支持1024×768、LVDS单通道、20pin、3.3V，同时还要核对背光供电和调光方式，因为这块屏公开资料明确写了背光驱动builtin/withLEDDriver。
配线束时，重点看20pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向，不要默认“20pin都一样”。
Q6：这块屏选替代型号时，优先怎么筛？
建议按这个顺序筛：
12.1寸→1024×768→4:3→LVDS20pin→3.3V→广视角→亮度约1000nit→外形260.5×204附近→宽温型→带LEDDriver。
这样筛会比只按“12.1寸XGALVDS”更稳，因为G121XCE-LM1的价值不只是尺寸和分辨率，更重要的是1000nit高亮、广视角、宽温和内置背光驱动这几个工业属性的组合。
