| 京东方液晶屏幕DV190FBM-NB0 结构详情 | |
| 像素特征 : | 像素数量 |
| 1920(RGB)×360 | |
| 点间距 | |
| 0.08275×0.24825 mm (H×V) | |
| 像素布局 | |
| RGB垂直条状 | |
| 像素间距 | |
| 0.24825×0.24825 mm (H×V) [102PPI] | |

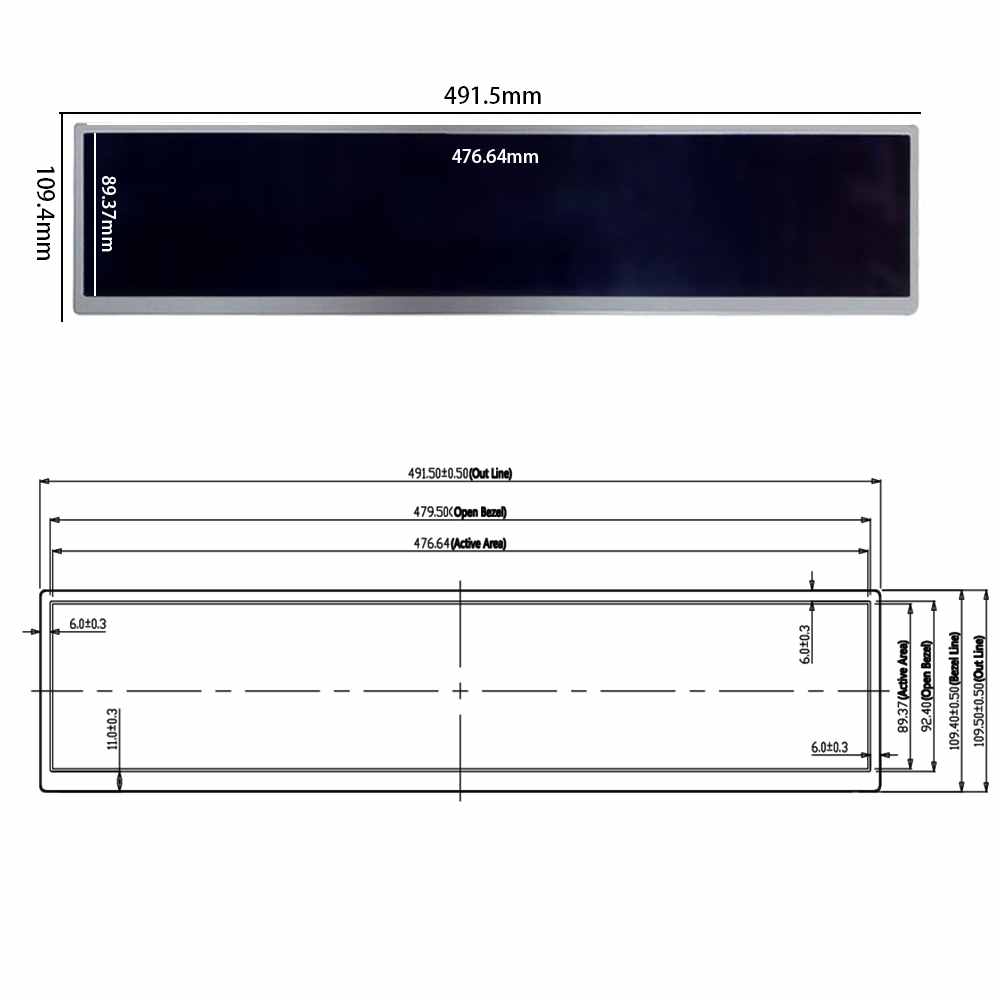

| 结构尺寸 : | 显示区域 |
| 476.64×89.37 mm (H×V) | |
| 可视区域 | |
| - | |
| 外观尺寸 | |
| 491.5×109.4 mm (H×V) | |
| 外观厚度 | |
| 12.8±0.5 mm | |
| 外观特征 : | 外观形状 |
| 平面矩形 | |
| 风景肖像 | |
| 风景模式 | |
| 宽高比 | |
| >3:1 (H:V) | |
| 外观样式 | |
| - | |
| 安装孔位 : | Side mounting holes (4-M2) on left, right bezel |
| 其它特征 : | 重量 |
| 780g (Typ.) | |
| 表面处理 | |
| 雾面 (Haze 25%) | |
| 京东方液晶屏幕DV190FBM-NB0 光学详情 | |
| 基本信息 : | 面板亮度 |
| 300 cd/m² (Typ.) | |
| 对比度 | |
| 1200:1 (Typ.) (透射) | |
| 可视角度 | |
| 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | |
| ADS，常黑显示，透射式 | |
| 视角方向 | |
| 全视角 | |
| 反应时间 | |
| 30 (Typ.)(Tr+Td) ms | |
| 色彩性能 : | 白色色度 |
| Wx:0.302; Wy:0.312 | |
| 显示颜色 | |
| 16.7M (6-bit + Hi-FRC) | |
| 色温 | |
| 7351K | |
| 亮度变动 | |
| 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 : | NTSC比值 |
| 74% | |
| sRGB覆盖率 | |
| 94% | |
| Adobe RGB覆盖率 | |
| 73% | |
| DCI-P3覆盖率 | |
| 77% | |
| Rec.2020覆盖率 | |
| 55% | |
| 色域说明 | |
| sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 京东方液晶模组DV190FBM-NB0 电子详情 | |
| 工作频率 : | 60Hz |
| 翻转扫描 : | No |
| 功率消耗 : | 9.9/14.2W (Typ./Max.) |
| 京东方液晶模组DV190FBM-NB0 背光详情 | |
| 背光特征 : | 灯管类型 |
| WLED | |
| 灯管形状 | |
| - | |
| 灯管寿命 | |
| 30K (Min.) 小时 | |
| 是否可换 | |
| - | |
| 数量 | |
| - | |
| 位置 | |
| 侧入式光源(顶部) | |
| 灯管电气 : | 电压输入 |
| 50.4/54/55.8V (Min./Typ./Max.) | |
| 电流输入 | |
| 30/50mA (Typ./Max.) | |
| 功耗 | |
| 6.3/10.2W (Typ./Max.) | |
| 接口特征 : | 类型 |
| 端子 | |
| 位置 | |
| - | |
| 灯管驱动 | |
| 无 | |
| 接口详情 : | 品牌 |
| 型号 | |
| 脚间距 | |
| 脚数 | |
| 数量 | |
| 接口定义 | |
| 瀚荃 | |
| CI1407M1VL0-NH | |
| 1.0 mm | |
| 7 pins | |
| 1 pcs | |
| BLE-7PINS-CCAAACC | |
| 京东方液晶模组DV190FBM-NB0 信号详情 | |
| 信号系统 : | LVDS (2 ch, 8-bit) |
| 信号逻辑电压 | |
| - | |
| 信号电气 : | 电压输入 |
| 5.0V (Typ.) | |
| 电流输入 | |
| 600/800mA (Typ./Max.) | |
| 功耗 | |
| 3.0/4.0W (Typ./Max.) | |
| 接口特征 : | 类型 |
| 端子 | |
| 位置 | |
| 端子详情 : | 品牌 |
| 型号 | |
| 脚间距 | |
| 脚数 | |
| 数量 | |
| 接口定义 | |
| 宇宙 | |
| IS100-L30O-C23 | |
| 1.0 mm | |
| 30 pins | |
| 1 pcs | |
常见问题
Q1：DV190FBM-NB0 是什么分辨率、什么形态？
A：Panelook 标注为 19.1 英寸（21.5 1/3 cut）条形屏路线，分辨率 1920×360。
Q2：接口是 LVDS 吗？单通道能用吗？
A：公开参数页给到接口为 LVDS（2 ch 8-bit）30pin，这意味着主板侧通常需要匹配双通道 LVDS 的输出与映射。
Q3：供电是多少伏？
A：公开参数页给到典型输入电压 5.0V（用于模组侧供电口径），整机仍需按规格书电气章节核对电流、纹波与上电顺序。
Q4：背光能不能直接接电？
A：Panelook 写明背光为 WLED，且无背光驱动（without backlight driver），整机需提供匹配的背光驱动方案。
Q5：为什么“点亮了但显示不稳定/有条纹”？
A：条形屏常见原因集中在 LVDS 线束、接地回路、信号完整性与电源纹波/压降边界；建议优先按规格书时序与电气条件逐项核对，再排查线束与屏蔽。
