| 京东方液晶模组DV190E0M-N11 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 京东方 |
| 型号名称 | DV190E0M-N11 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 19.0寸 | |
| 适用于 | - | |
| 最大额定 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS | - | |
| 抗振能力 | - | |
| 典型特征 | - | - |
| 像素特征 | 分辨率 | 1280(RGB)×1024, SXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0976×0.2928 mm | |
| 像素间距(W×H) | 0.2928×0.2928 mm [86PPI] | |

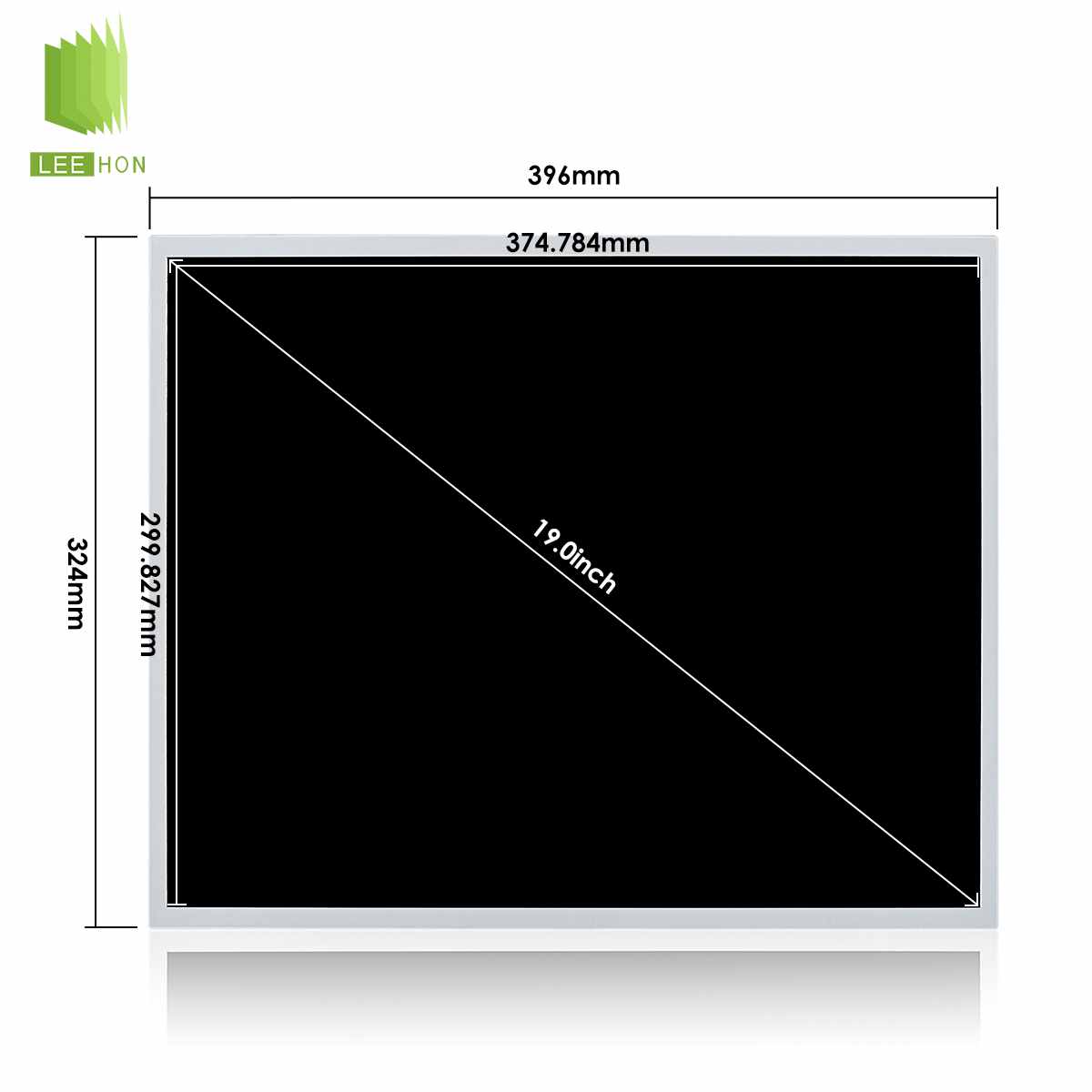

| 物理尺寸 | 显示尺寸 | 374.784(W)×299.827(H) mm |
| 外观尺寸 | 396(W)×324(H) mm | |
| 可视尺寸 | 376.78(W)×303.0(H) mm | |
| 外观厚度 | 8.7/10.4 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形, 有边框 |
| 风景肖像 | 风景 / 肖像模式 | |
| 宽高比(W:H) | 0.211111111 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它细节 | 重量 | 1.52Kgs (Typ.) |
| 表面处理 | 雾面 (Haze 25%),Hard coating (3H) | |
| 光学详情-基础信息 | 亮度(cd/m²) | 250 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 14 (Typ.)(G to G) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | HADS,常黑显示,透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.75 |
| sRGB覆盖率 | 0.97 | |
| Adobe RGB覆盖率 | 0.75 | |
| DCI-P3覆盖率 | 0.78 | |
| Rec.2020覆盖率 | 0.56 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 10.64/14.22W (Typ./Max.) |
| 信号电气 | 输入电流 | 0.4/1.0A (Typ./Max.) |
| 输入电压 | 5.0V (Typ.) | |
| 功率消耗 | 2.0/5.0W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 宇宙 |
| 型号 | IS100-L30O-C23 | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P2C8B-160A | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | 24S2P | |
| 位置 | 侧入式光源(底部) | |
| 可换性 | - | |
| 灯管形状 | 2串 | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 灯管电气 | 输入电压 | 64.8/72.0/76.8V (Min./Typ./Max.) |
| 输入电流 | 60mA (Typ.) | |
| 功率消耗 | 8.64/9.22W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 日压端子 |
| 型号 | SM06B-SHJH(HF) | |
| 脚距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-CNAANC | |
| 灯管驱动 | - | 无 |
DV190E0M-N11液晶屏常见问题
Q1:DV190E0M-N11 核心基础规格是什么?
A:京东方 19 英寸工业液晶模组,分辨率 1280×1024、5:4 比例,IPS 广视角,专为工控、高亮长效显示场景设计。
Q2:亮度、对比度与工作温区参数?
A:典型亮度 350cd/㎡,画面对比度高、色彩均匀;常规工业温区 0℃~70℃,支持 7×24 小时长时间连续稳定开机。
Q3:接口与供电背光配置?
A:标配双通道 LVDS 标准工业接口,3.3V 逻辑供电;内置 WLED 背光,支持 PWM 调光,兼容主流工控驱动板与屏线。
Q4:主要适配哪些设备使用?
A:工业一体机、机床操作屏、监控操作台、医疗配套显示、自助终端、楼宇控制柜嵌入式显示屏。
Q5:能否替换友达 G190EAN/G190ETN 同尺寸屏幕?
A:分辨率尺寸通用可替换;需核对 LVDS 时序、安装孔位,IPS 视角优于 TN 屏,装机可提升观看体验。
