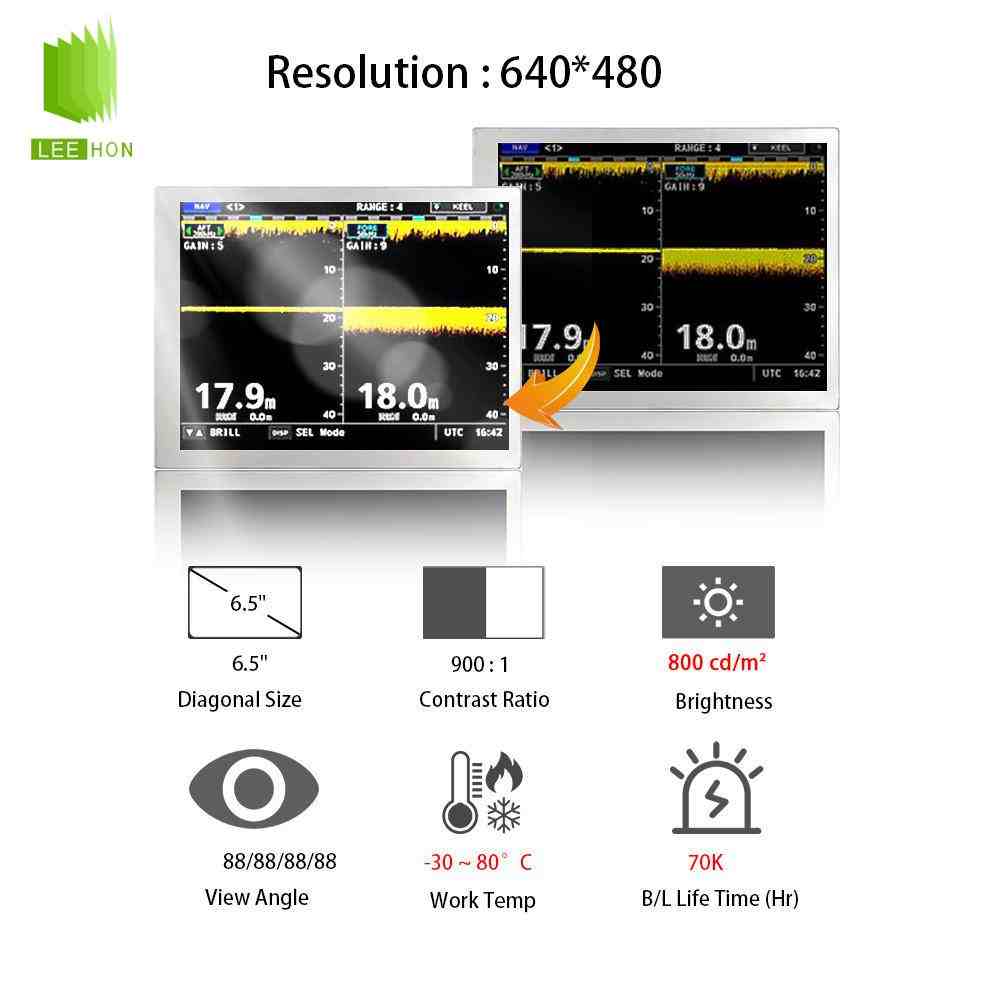

P0650VGF1MA10是天马 Tianma 的一款6.5英寸工业车载液晶屏，分辨率为640×480，属于VGA规格，显示比例为4:3，主要面向工业、车载和加固类显示应用。资料显示，该型号亮度为800cd/㎡，对比度为900:1，采用SFT显示技术，接口为LVDS，工作温度范围为-30℃至80℃，模组尺寸约153mm×118mm×10.9mm，显示区域为132.48mm×99.36mm。整体来看，它适合车载显示器、工程机械终端、工业控制面板、户外或半户外设备、加固型显示终端等项目。
需要注意的是，P0650VGF1MA10和#P0650VGF1MA00#不是同一个亮度版本。P0650VGF1MA10亮度为800cd/㎡，P0650VGF1MA00亮度为1200cd/㎡；两者同属6.5英寸VGA系列，但在亮度、厚度、结构和驱动配套上仍要按实物标签与规格书分别确认。
| 6.5寸LCD工业天马液晶模组P0650VGF1MA10规格 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 天马 |
| 型号 | P0650VGF1MA10 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | 车载显示屏 | |
| 对角尺寸 | 6.5" | |
| 应用环境 | 存储温度 | -40 ~ 90 °C |
| 工作温度 | -30 ~ 80 °C | |
| 抗振性能 | 2.0G (19.6 m/s²) | |
| 像素特征 | 解析度 | 640(RGB)×480, VGA |
| 点间距(mm) | 0.069×0.207 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.207×0.207 (H×V) [122PPI] | |
| 结构尺寸 | 显示区域(mm) | 132.48(H) × 99.36(V) |
| 开口区域(mm) | 135.48(H) × 102.36(V) | |
| 外观尺寸(mm) | 153(H) × 118(V) | |
| 外观厚度(mm) | 10.9/11.2 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes, Rear mounting holes |
| 其它参数 | 重量 | 161g (Typ.) |
| 表面处理 | 雾面 | |
| 光学详情-基本信息 | 显示亮度 | 800 cd/m² (Typ.) |
| 对比度 | 900:1 (Typ.) (透射) | |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |
| 显示模式 | SFT，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间 | 25 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色坐标 | X:0.295; Y:0.322 |
| 支持颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 7642K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 72% |
| sRGB覆盖率 | 99% | |
| AdobeRGB覆盖 | 76% | |
| DCI-P3覆盖率 | 75% | |
| Rec.2020覆盖率 | 54% | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (水平/垂直) |
| 功率总耗 | - | 2.9W (Typ.) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 163mA (Typ.) | |
| 功耗 | 538mW (Typ.) | |
| 信号类型 | - | LVDS (1 ch, 6/8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | P24013P20 | |
| 数量 | 1 pcs | |
| 脚数 | 20 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | LVDS-20P1C8B-100A | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | 阵列 | |
| 位置 | 侧入式光源 | |
| 数量 | 6S2P | |
| 是否可换 | - | |
| 光源寿命 | 70K (Typ.) 小时 | |
| 灯管电气 | 电压供应 | 18V (Typ.) |
| 电流供应 | 120mA (Typ.) | |
| 功耗 | TBD | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MS24016RHD | |
| 数量 | 1 pcs | |
| 脚数 | 6 pins | |
| 脚距 | 1.25 mm | |
| 脚定义 | BLE-6PINS-NNCAAC | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 9.0/12.0/13.0V (Min./Typ./Max.) |
| 电流供应 | 120mA (Typ.) | |
| 功耗 | 2.36W (Typ.) | |
| 亮度调节 | PWM占空比 | 1~100% |
| PWM输入频率 | Min. 100Hz ~ ~ Max. 100KHz | |
常见问题
Q1：P0650VGF1MA10主要是什么定位？
A：P0650VGF1MA10偏向6.5寸工业车载显示应用。其目标市场标注为Industrial、Rugged，尺寸为6.5英寸，分辨率为640×480，亮度为800nits，对比度为900:1，接口为LVDS，显示模式为SFT。
它不是普通室内低亮屏，也不是消费类触摸一体屏，更适合设备状态显示、车载控制界面、工程机械人机界面、工业参数显示、报警提示和传统4:3 VGA工控UI。
Q2：P0650VGF1MA10适合用在哪些设备上？
A：它适合车载显示器、工程机械显示终端、农机车载控制屏、特种车辆显示屏、工业HMI、户外或半户外控制面板、检测设备、工业仪器仪表、加固型便携终端等场景。
这类设备通常需要屏幕具备较好的亮度、宽温能力、可视角和长期运行稳定性。P0650VGF1MA10公开资料显示具备800cd/㎡亮度、-30℃至80℃工作温度、-40℃至90℃存储温度、LVDS接口和88/88/88/88可视角，比较符合工业车载类显示项目的基础要求。
Q3：P0650VGF1MA10为什么适合工业车载场景？
A：工业车载屏通常会遇到驾驶舱光线变化、设备震动、低温启动、高温运行、长时间开机等问题。P0650VGF1MA10采用SFT显示技术，官方新闻资料说明该系列具备宽视角特性，并且工作温度范围覆盖-30℃至80℃；第三方资料还标注其振动等级为2.0G，适合工业PC和车载显示方向参考。
但能否用于具体车载项目，还要看整机结构、防震固定、线束抗干扰、电源稳定性、盖板透过率和实际安装角度，不能只凭屏幕亮度判断。
Q4：P0650VGF1MA10和P0650VGF1MA00有什么区别？
A：两者都是天马6.5英寸VGA系列，分辨率同为640×480，接口方向同为LVDS，工作温度范围都覆盖-30℃至80℃。比较明显的区别是亮度：P0650VGF1MA10为800cd/㎡，P0650VGF1MA00为1200cd/㎡。
从选型角度看，如果设备主要用于车内、工程机械驾驶室、半户外控制面板，800cd/㎡版本可能已经够用；如果设备对强光可读性要求更高，可以再评估P0650VGF1MA00或其他更高亮方案。实际替换时不能只看系列相近，还要核对厚度、背光驱动、连接器、线序和安装结构。
Q5：P0650VGF1MA10不太适合哪些场景？
A：如果设备需要高清地图、多窗口复杂UI、多点电容触摸一体化、MIPI/eDP/RGB接口直连，或者主板没有LVDS输出，就需要谨慎评估。P0650VGF1MA10是640×480分辨率、4:3比例、LVDS接口屏；如果主板接口不同，通常需要增加#液晶屏驱动板#、转接板或重新选择接口匹配的液晶屏。
另外，如果项目只是普通室内显示，800cd/㎡高亮方案可能会带来更高的背光功耗、散热和成本压力，未必比常规亮度屏更合适。
Q6：P0650VGF1MA10和普通6.5寸屏可以直接通用吗？
A：不能直接通用。6.5寸液晶屏常见分辨率、接口、背光结构和安装尺寸并不完全一致。P0650VGF1MA10公开资料显示其尺寸为6.5英寸，分辨率为640×480，接口为LVDS，模组尺寸约153mm×118mm×10.9mm，显示区域为132.48mm×99.36mm，触摸面板标注为No。
维修替换时，不能只看“6.5寸”和“VGA”，还要核对原屏完整型号、LVDS线序、连接器位置、背光输入、结构开孔和固定方式。
Q7：替换P0650VGF1MA10时容易出错的地方是什么？
A：比较容易出错的是LVDS线序、背光控制、触摸状态和结构厚度。天马欧洲页面显示，P0650VGF1MA10尺寸为10.9×153×118mm，重量约160g，背光寿命标注为70khrs，背光驱动为integrated；天马美国页面则标注LED Driver为No。不同公开资料口径存在差异，实际采购时应以对应版本规格书和实物标签为准。
如果只按“6.5寸高亮屏”采购，没有确认LVDS线序、背光输入、驱动板能力和整机结构空间，可能出现点不亮、花屏、背光不亮、亮度异常、触摸无法复用或装配干涉等问题。

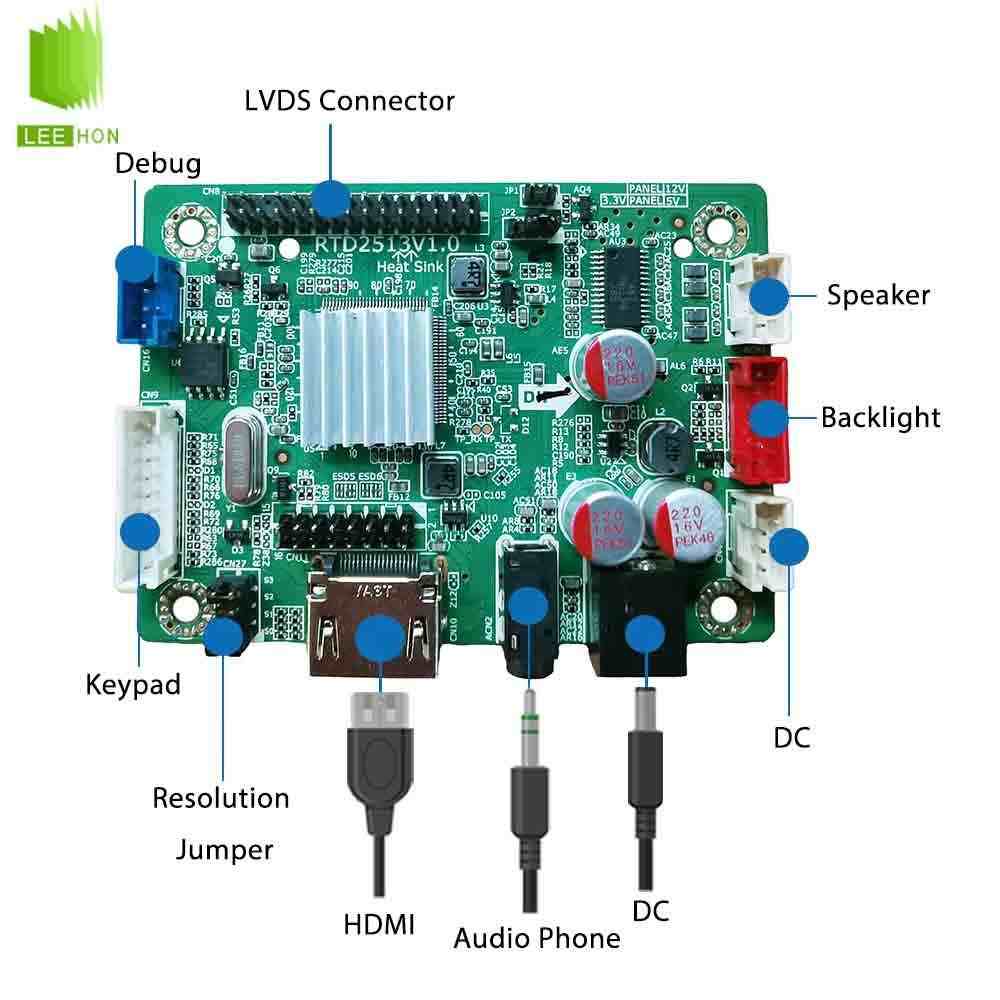

Q8：P0650VGF1MA10配驱动板要注意什么？
A：驱动板需要支持640×480分辨率和LVDS输出，并匹配该屏的接口定义、时序、电源和背光控制。第三方参数页显示该型号为LVDS 20Pin、1ch、6/8-bit接口，典型输入电压为3.3V；这说明选驱动板时要确认LVDS通道、位宽、线序和屏体供电是否一致。
调试时不要只看屏幕是否点亮，还要测试亮度调节、低温启动、高温运行、EMI干扰、电源波动、休眠唤醒和长时间点亮稳定性。车载项目还应关注线束固定、接插件可靠性和电源浪涌保护。
Q9：P0650VGF1MA10本身带触摸屏吗？
A：P0650VGF1MA10本体主要是LCD显示模组，天马美国官方资料中Touch Panel标注为No，说明它不是默认带触摸的一体屏。

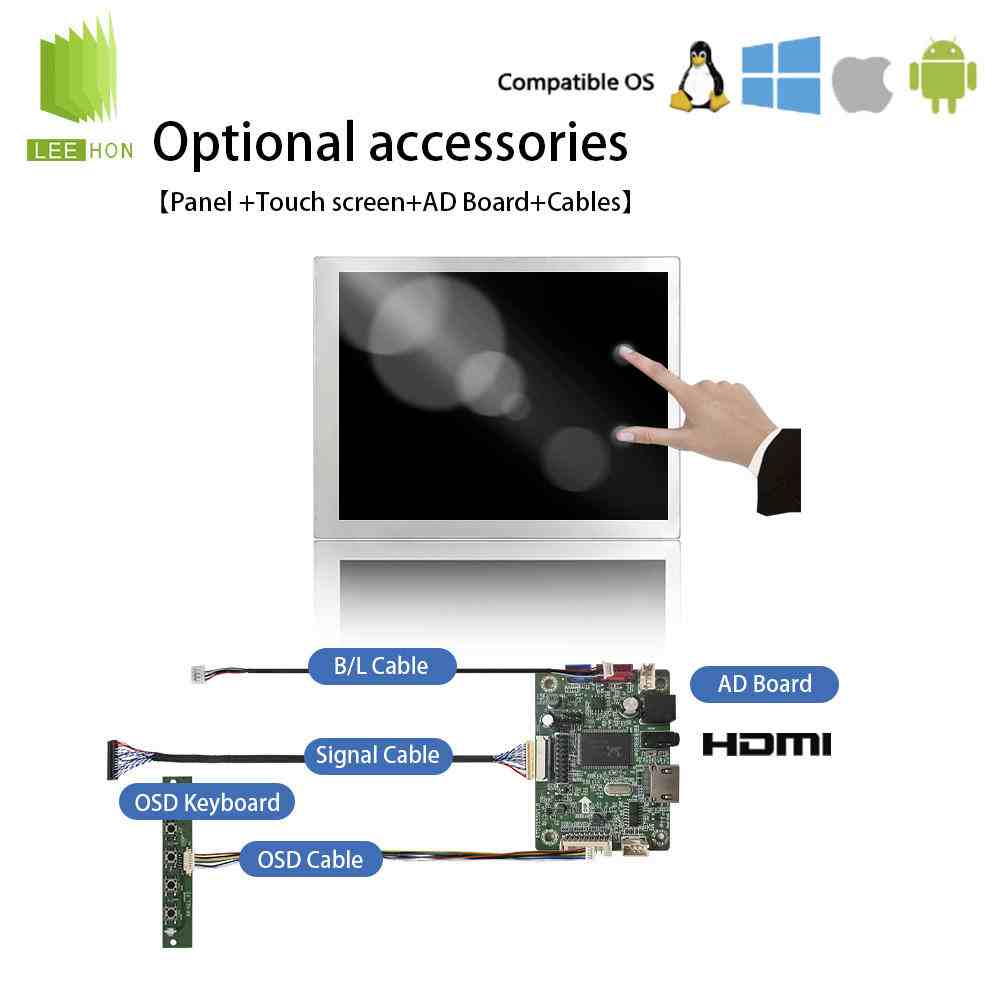

如果整机需要触摸操作，需要另外配置电容触摸屏或电阻触摸屏。车载和工程机械场景如果需要玻璃盖板、多点触控和一体化外观，可以评估电容触摸；如果设备以简单菜单、戴手套操作、触控笔输入或成本控制为主，可以评估电阻触摸。触摸方案要同步确认盖板尺寸、可视区、FPC位置、USB/I2C接口、抗干扰要求和前壳开孔尺寸。
Q10：P0650VGF1MA10适合长期项目使用吗？
A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新项目开发，建议同步准备备选型号。公开资料中P0650VGF1MA10有In Production、Active等状态记录，但工业屏项目周期通常较长，实际采购仍需要向供应商确认当前批次、库存、交期、价格周期和后续供应计划。
备选型号建议围绕6.5寸、640×480、LVDS接口、高亮、宽温、相近结构尺寸和可适配驱动方案筛选，不能只按“6.5寸车载屏”模糊替代。
Q11：采购P0650VGF1MA10前应该向供应商确认什么？
A：建议重点确认实物标签是否为P0650VGF1MA10，是否能提供对应版本规格书，是否原装现货，批次是否一致，LVDS 20Pin线序是否匹配，3.3V屏体供电是否一致，背光控制是否配套，是否支持样品点屏测试，是否能提供驱动板、屏线、触摸屏和盖板方案。
如果是维修替换，建议提供原屏正反面照片、屏线照片、主板接口照片和整机型号；如果是新项目开发，还要补充亮度要求、触摸需求、工作温度、振动环境、安装空间、主板输出接口、整机供电条件和预计用量。
Q12：P0650VGF1MA10供应商怎么选更有参考价值？
A：建议选择能提供“屏体、LVDS驱动板、屏线、背光控制、触摸屏、盖板、结构适配、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，其公开资料显示，公司自2008年创立，是AUO友达液晶屏和京瓷液晶屏在中国大陆区授权代理商，同时代理京东方、群创、天马、龙腾等多个品牌工业液晶产品，产品规格覆盖3.5寸至55寸工业用液晶显示屏，并提供工业液晶显示驱动方案。
结合P0650VGF1MA10的实际选型，该型号涉及6.5寸640×480分辨率、LVDS接口、800cd/㎡亮度、-30℃至80℃工作温度、SFT显示、无触摸等细节。供应商如果能协助核对规格书、匹配LVDS驱动板、制作屏线、配置触摸盖板并评估替代型号，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。
Q13：为什么P0650VGF1MA10采购不能只看价格？
A：因为这类工业车载液晶屏装入整机后，涉及的不只是屏体本身，还包括主板LVDS输出、屏线线序、背光控制、车载电源稳定性、结构装配、触摸外配、抗振固定和后续维护。
单片价格低，但如果版本不清、线序不明、背光不匹配或缺少点屏支持，后期可能出现点不亮、花屏、背光异常、触摸不匹配、强光下不可读或结构返工。对于P0650VGF1MA10这类6.5寸高亮车载工业屏，前期把规格书、样品测试、驱动板、屏线、背光、触摸和结构方案确认清楚，再比较价格，会更适合工程项目采购。
P0650VGF1MA00系列液晶屏
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| P0650VGF1MA00 | 天马 | 6.5" | 液晶模组 | 640×480 | 1200 | 900:1 | WLED | LVDS |
| P0650VGF1MA00CHAA | 天马 | 6.5" | 屏幕总成 | 640×480 | 900:1 | WLED | LVDS | |
| P0650VGF1MA00DBAA | 天马 | 6.5" | 屏幕总成 | 640×480 | 900:1 | WLED | LVDS | |
| P0650VGF1MA01 | 天马 | 6.5" | 液晶模组 | 640×480 | 1200 | 800:1 | WLED | TTL |
| P0650VGF1MA10 | 天马 | 6.5" | 液晶模组 | 640×480 | 800 | 900:1 | WLED | LVDS |
| P0650VGF1MAAADBAA | 天马 | 6.5" | 屏幕总成 | 640×480 | 900:1 | WLED | LVDS | |
| P0650VGF2MA20 | 天马 | 6.5" | 液晶模组 | 640×480 | 900 | 800:1 | WLED | LVDS |
| P0650VGF2MAAA | 天马 | 6.5" | 液晶模组 | 640×480 | 800:1 | WLED |
P0650VGF1MA10适合车载显示、工程机械显示、工业HMI、户外或半户外控制面板、检测设备、加固终端和仪器仪表等6.5寸VGA显示项目。它的选型重点不是单纯“6.5寸”，而是640×480分辨率、LVDS接口、800cd/㎡亮度、SFT显示、宽视角、宽温范围、触摸外配和结构一致性。维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏、盖板和可替代型号。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
