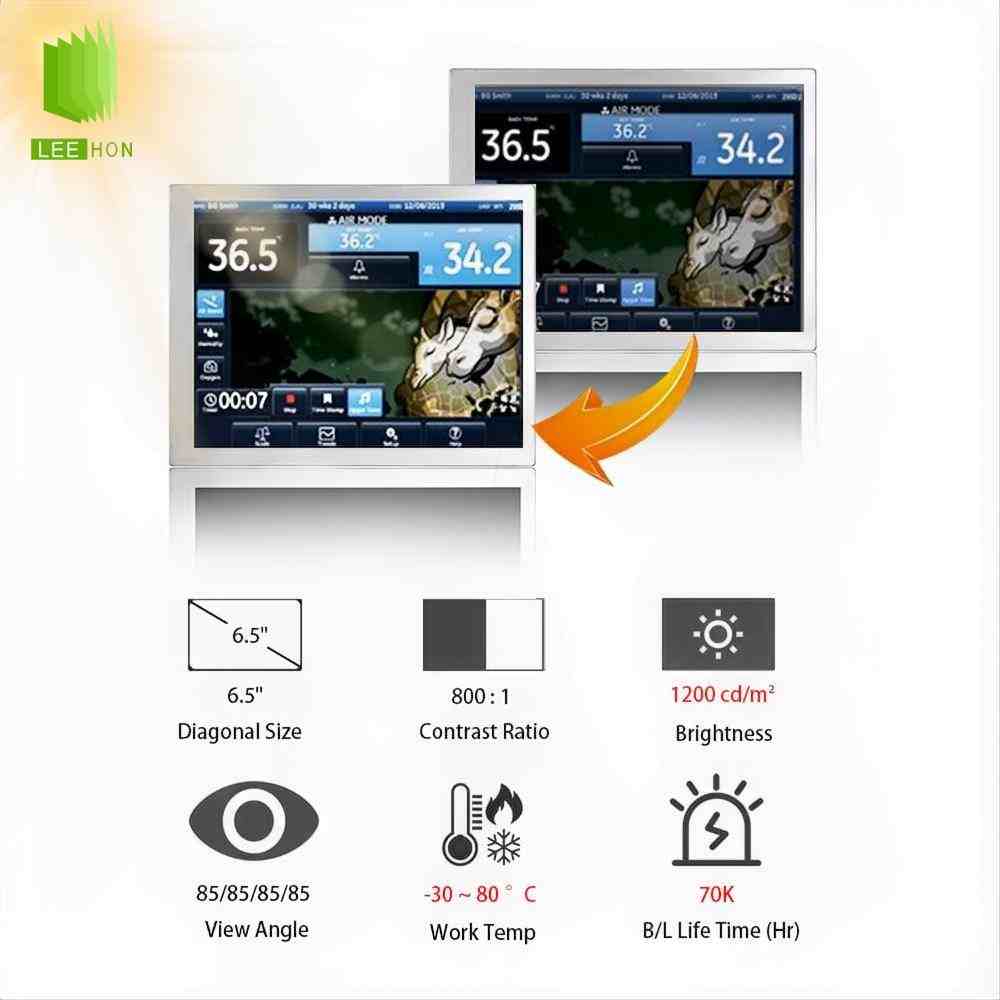

P0650VGF1MA01是天马Tianma的一款6.5英寸工业液晶屏，分辨率为640×480，属于VGA规格，显示比例为4:3，主要适用于工业控制终端、车载显示、工程机械显示器、加固型设备、户外或半户外控制面板等场景。公开资料显示，该型号具备宽温、高亮、WLED背光等特点，部分资料将其亮度标注为1200cd/㎡，工作温度范围为-30℃至80℃，存储温度范围为-40℃至90℃。
需要注意的是，P0650VGF1MA01公开资料不像P0650VGF1MA00、P0650VGF1MA10那样容易查到官方页面，因此采购时要特别核对实物标签、规格书版本、接口定义和背光参数。尤其是同系列中P0650VGF1MA00、P0650VGF1MA10分别有1200cd/㎡和800cd/㎡版本记录，P0650VGF1MA01不能简单按相近型号直接代用。
| 6.5寸LCD工业天马液晶模组P0650VGF1MA01特征表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 制造商 | 天马 |
| 型号 | P0650VGF1MA01 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | TM065QDGP01-00 | |
| 应用环境 | RoHS | - |
| 工作温度 | -30 ~ 80 °C | |
| 存储温度 | -40 ~ 90 °C | |
| 抗振性能 | - | |
| 应用产品 | - | 工业、车载液晶屏 |
| 结构概况 | 对角尺寸 | 6.5英寸 |
| 重量 | TBD | |
| 表面防护 | - | |
| 表面处理 | 雾面 | |

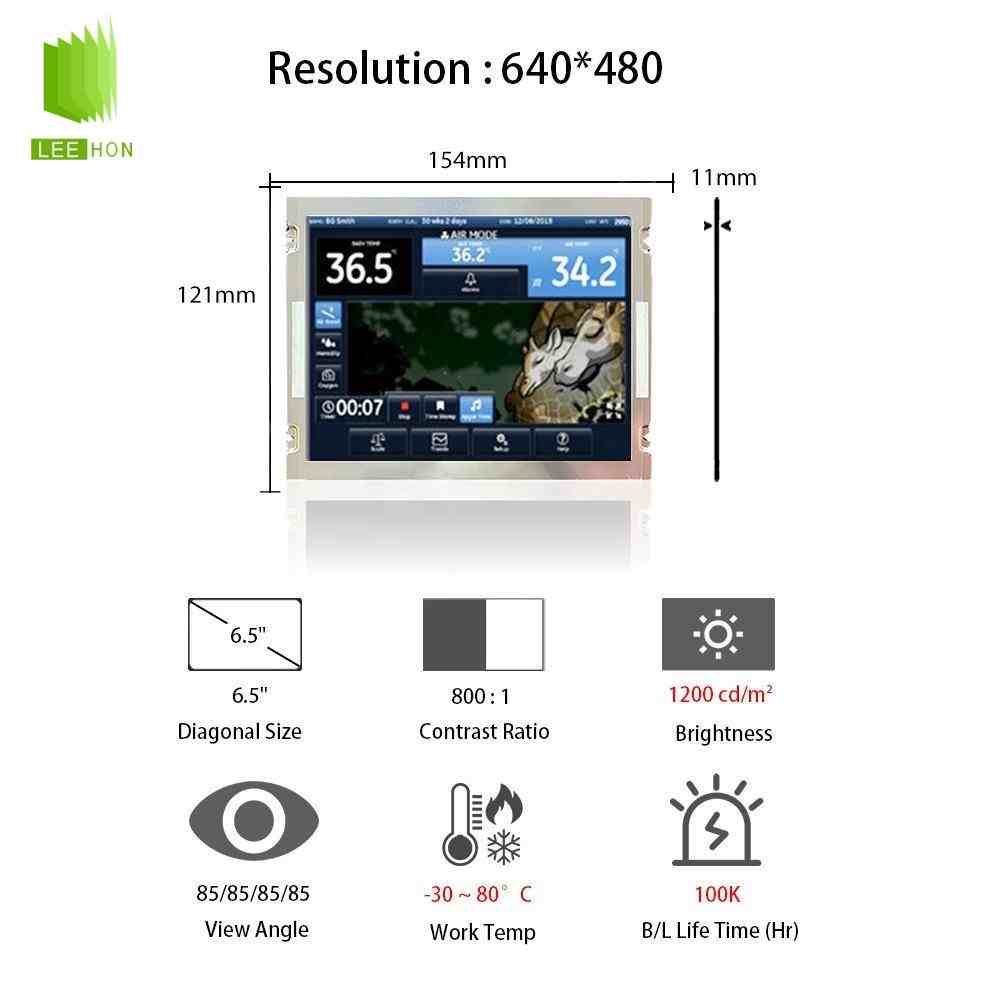

| 像素特征 | 像素数量 | 640(RGB)×480, VGA |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.069×0.207 mm | |
| 像素间距(H×V) | 0.207×0.207 mm [122PPI] | |

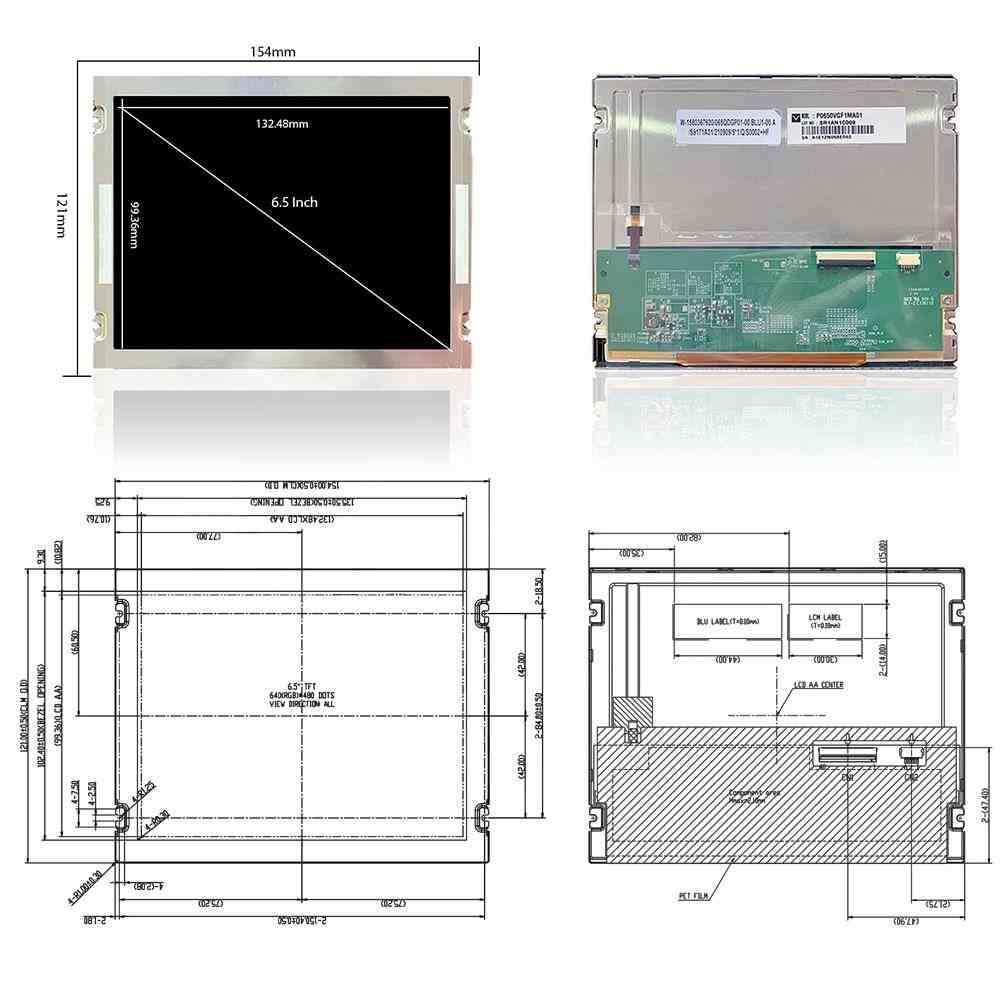

| 结构尺寸 | 显示区域(H×V) | 132.48×99.36 mm |
| 开口区域(H×V) | 135.5×102.4 mm | |
| 外观尺寸(H×V) | 154×121 mm | |
| 外观厚度 | 7.1/11 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 4:03 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes, Face mounting holes |
| 光学特征 | 显示亮度 | 1200 cd/m² (Typ.) |
| 显示模式 | SFT，常黑显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 推荐视向 | 全视角 | |
| 可视角度 (左/右/上/下) | 85/85/85/85 (Typ.)(CR≥10) | |
| 响应时间 | 30 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 色温 | 6655K |
| 支持颜色 | 16.7M (8-bit) | |
| 白色坐标 | Wx:0.309; Wy:0.334 | |
| 1931色域 | NTSC比值 | 72% |
| sRGB覆盖率 | 98% | |
| Adobe RGB覆盖率 | 75% | |
| DCI-P3覆盖率 | 75% | |
| Rec.2020覆盖率 | 54% | |
| 亮度均匀性 | - | 1.25/1.33 (Typ./Max.)(9 points) |
| 显示性能 | 3D技术 | - |
| 室外可视性 | 是 | |
| 反射率 | - | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 100K (Typ.) | |
| 数量 | 6S2P | |
| 形状 | 2串 | |
| 是否可换 | - | |
| WLED电气 | 输入电压 | 16.2/18.6/19.8V (Min./Typ./Max.) |
| 输入电流 | 100mA (Typ.) | |
| 功率消耗 | 3.6±0.36W | |
| 接口特征 | WLED驱动状态 | 无 |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM06B-SHLS-TF(LF)(SN) | |
| 数量 | 1 pcs | |
| 脚数 | 6 pins | |
| 脚间距 | 1.0 mm | |
| 脚定义 | BLE-6PINS-NNCAAC | |
| 信号电气 | 输入电压 | 3.3V (Typ.) |
| 输入电流 | 120mA (Typ.) | |
| 功率消耗 | 396mW (Typ.) | |
| 信号逻辑电压 | - | GND≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
| 接口特征 | 信号类型 | Parallel RGB (1 ch, 8-bit) |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | I-PEX |
| 型号 | 20593-040E-01 | |
| 数量 | 1 pcs | |
| 脚数 | 40 pins | |
| 脚间距 | 0.5 mm | |
| 脚定义 | - | |
常见问题
Q1：P0650VGF1MA01主要是什么定位？
A：P0650VGF1MA01偏向6.5寸工业高亮显示应用，适合需要VGA分辨率、宽温运行和较高亮度的设备。公开供应资料中将其描述为6.5英寸a-Si TFT-LCD液晶模组，分辨率为640×480，并具备宽温、高亮、WLED背光、180°反向显示等特征。
它不是普通室内低亮屏，也不是默认带触摸的一体屏，更适合设备状态显示、车载控制界面、工程机械人机界面、工业参数显示、报警提示和传统4:3 VGA工控UI。
Q2：P0650VGF1MA01适合用在哪些设备上？
A：它适合工业HMI、车载显示器、工程机械显示终端、农机车载控制屏、特种车辆显示屏、户外或半户外控制面板、检测设备、工业仪器仪表、加固型便携终端等场景。
这类设备通常对亮度、温度适应性、显示稳定性和结构可靠性有要求。公开资料显示，P0650VGF1MA01具备6.5英寸尺寸、640×480分辨率、1200cd/㎡亮度、-30℃至80℃工作温度等参数，适合在较复杂光线和温度条件下使用。
Q3：P0650VGF1MA01为什么适合工业高亮显示？
A：从公开资料看，P0650VGF1MA01被标注为1200cd/㎡高亮液晶屏，适合户外或明亮环境下的工业显示应用；部分资料还提到其WLED背光寿命可达到100K小时等级。
但“高亮”不等于所有户外强光环境都能直接使用。如果设备长期处于阳光直射环境，还要结合盖板透过率、防眩AG处理、全贴合、背光散热、安装角度和前框遮光一起评估。样品实测比单看亮度参数更有参考价值。
Q4：P0650VGF1MA01和P0650VGF1MA00、P0650VGF1MA10有什么区别？
A：P0650VGF1MA00、P0650VGF1MA10是同系列中公开资料较多的型号。天马官方资料显示，P0650VGF1MA00为6.5英寸、640×480、1200nits、LVDS接口，P0650VGF1MA10为6.5英寸、640×480、800nits、LVDS接口。
而P0650VGF1MA01公开渠道资料中有RGB接口、40Pin等描述，也有资料将其作为高亮工业屏介绍。因此，P0650VGF1MA01不能简单按P0650VGF1MA00或P0650VGF1MA10替代，必须以P0650VGF1MA01对应规格书、实物标签、屏线和点屏测试为准。
Q5：P0650VGF1MA01不太适合哪些场景？
A：如果设备需要高清地图、多窗口复杂UI、多点电容触摸一体化，或者主板接口与P0650VGF1MA01不匹配，就需要谨慎评估。该型号是6.5英寸640×480 VGA屏，适合传统4:3工业界面，但不适合直接替代高分辨率宽屏、MIPI屏、eDP屏或不同接口的LVDS屏。
另外，如果设备只是普通室内显示，1200cd/㎡高亮方案可能带来更高的背光功耗、散热和成本压力，不一定比常规亮度型号更合适。选型时应根据安装环境、观看距离、界面复杂度和供电条件综合判断。
Q6：P0650VGF1MA01和普通6.5寸屏可以直接通用吗？
A：不能直接通用。6.5寸液晶屏常见接口包括RGB、TTL、LVDS、MIPI等，分辨率、FPC方向、背光结构、外形尺寸和线序也可能不同。公开资料中P0650VGF1MA01既有6.5英寸、640×480、1200cd/㎡的描述，也有Parallel RGB、40Pin接口资料，因此替换时不能只看尺寸和分辨率。
维修替换时，应先确认原屏完整型号、实物标签、接口座位置、屏线线序、背光输入、结构开孔和固定方式。如果原机使用的是P0650VGF1MA00或P0650VGF1MA10，也不能默认P0650VGF1MA01可以直接替换。
Q7：替换P0650VGF1MA01时容易出错的地方是什么？
A：比较容易出错的是接口类型、线序、背光驱动、触摸状态和结构厚度。公开资料中P0650VGF1MA01被描述为WLED背光、无背光驱动、无触摸屏，这意味着实际项目中通常需要外部背光驱动，并且触摸功能需要单独配置。
如果只按“6.5寸高亮屏”采购，没有确认RGB或LVDS接口、连接器线序、背光输入、电源时序和整机结构空间，可能出现点不亮、花屏、背光异常、亮度不可调、触摸无法复用或装配干涉等问题。
Q8：P0650VGF1MA01配驱动板要注意什么？
A：驱动板首先要匹配该屏的真实接口类型。公开资料中P0650VGF1MA01有RGB接口描述，部分页面还标注为Parallel RGB 40Pin；这类接口需要主板或驱动板支持对应RGB并行信号、分辨率、时序、供电和背光控制。
调试时不要只看屏幕是否点亮，还要测试颜色顺序、画面方向、DCLK/DE/HSYNC/VSYNC时序、亮度调节、低温启动、高温运行、EMI干扰、电源波动和长时间点亮稳定性。车载或工程机械项目还要关注线束固定、接插件可靠性和电源浪涌保护。
Q9：P0650VGF1MA01本身带触摸屏吗？
A：从公开资料看，P0650VGF1MA01本体主要是LCD显示模组，部分资料明确标注为无触摸屏。因此采购时不能默认它是触摸一体屏。
如果整机需要触摸操作，需要另外配置电容触摸屏或电阻触摸屏。车载和工程机械场景如果需要玻璃盖板、多点触控和一体化外观，可以评估电容触摸；如果设备以简单菜单、戴手套操作、触控笔输入或成本控制为主，可以评估电阻触摸。触摸方案要同步确认盖板尺寸、可视区、FPC位置、USB/I2C接口、抗干扰要求和前壳开孔尺寸。
Q10：P0650VGF1MA01适合长期项目使用吗？
A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新项目开发，建议同步准备备选型号。P0650VGF1MA01公开资料显示其具备宽温、高亮、WLED背光等特征，但官方公开页面相对较少，长期项目更要确认当前批次、库存、交期、价格周期和后续供应计划。
备选型号建议围绕6.5寸、640×480、相同接口、相近亮度、相近结构尺寸和可适配驱动方案筛选，不能只按“6.5寸工业屏”模糊替代。
Q11：采购P0650VGF1MA01前应该向供应商确认什么？
A：建议重点确认实物标签是否为P0650VGF1MA01，是否能提供对应版本规格书，是否原装现货，批次是否一致，接口到底是RGB还是其他形式，线序是否匹配，背光驱动是否配套，是否支持样品点屏测试，是否能提供驱动板、屏线、触摸屏和盖板方案。
如果是维修替换，建议提供原屏正反面照片、屏线照片、FPC或连接器照片、主板接口照片和整机型号；如果是新项目开发，还要补充亮度要求、触摸需求、工作温度、振动环境、安装空间、主板输出接口、整机供电条件和预计用量。
Q12：P0650VGF1MA01供应商怎么选更有参考价值？
A：建议选择能提供“屏体、驱动板、屏线、背光驱动、触摸屏、盖板、结构适配、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，其公开资料显示，公司自2008年创立，是AUO友达液晶屏和京瓷液晶屏在中国大陆区授权代理商，同时代理京东方液晶屏销售群创、天马、龙腾等品牌液晶产品，产品规格覆盖3.5寸至55寸工业用液晶显示屏，并提供工业液晶显示驱动方案。
结合P0650VGF1MA01的实际选型，该型号涉及6.5寸640×480分辨率、高亮显示、宽温环境、WLED背光、触摸外配、接口资料需核对等细节。供应商如果能协助核对规格书、确认接口线序、匹配驱动板、配置背光驱动并评估触摸盖板方案，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。
Q13：为什么P0650VGF1MA01采购不能只看价格？
A：因为这类工业液晶屏装入整机后，涉及的不只是屏体本身，还包括主板输出接口、屏线线序、背光驱动、车载或工业电源稳定性、结构装配、触摸外配、抗振固定和后续维护。
单片价格低，但如果版本不清、接口不明、线序不匹配、背光驱动不合适或缺少点屏支持，后期可能出现点不亮、花屏、背光异常、触摸不匹配、强光下不可读或结构返工。对于P0650VGF1MA01这类6.5寸高亮工业屏，前期把规格书、样品测试、驱动板、屏线、背光、触摸和结构方案确认清楚，再比较价格，会更适合工程项目采购。
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| P0650VGF1MA00 | 天马 | 6.5" | 液晶模组 | 640×480 | 1200 | 900:1 | WLED | LVDS |
| P0650VGF1MA00CHAA | 天马 | 6.5" | 屏幕总成 | 640×480 | 900:1 | WLED | LVDS | |
| P0650VGF1MA00DBAA | 天马 | 6.5" | 屏幕总成 | 640×480 | 900:1 | WLED | LVDS | |
| P0650VGF1MA01 | 天马 | 6.5" | 液晶模组 | 640×480 | 1200 | 800:1 | WLED | TTL |
| P0650VGF1MA10 | 天马 | 6.5" | 液晶模组 | 640×480 | 800 | 900:1 | WLED | LVDS |
| P0650VGF1MAAADBAA | 天马 | 6.5" | 屏幕总成 | 640×480 | 900:1 | WLED | LVDS | |
| P0650VGF2MA20 | 天马 | 6.5" | 液晶模组 | 640×480 | 900 | 800:1 | WLED | LVDS |
| P0650VGF2MAAA | 天马 | 6.5" | 液晶模组 | 640×480 | 800:1 | WLED |
P0650VGF1MA01适合工业HMI、车载显示、工程机械显示、户外或半户外控制面板、检测设备、加固终端和仪器仪表等6.5寸VGA显示项目。它的选型重点不是单纯“6.5寸”，而是640×480分辨率、高亮显示、宽温范围、接口线序、WLED背光、触摸外配和结构一致性。维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏、盖板和可替代型号。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
