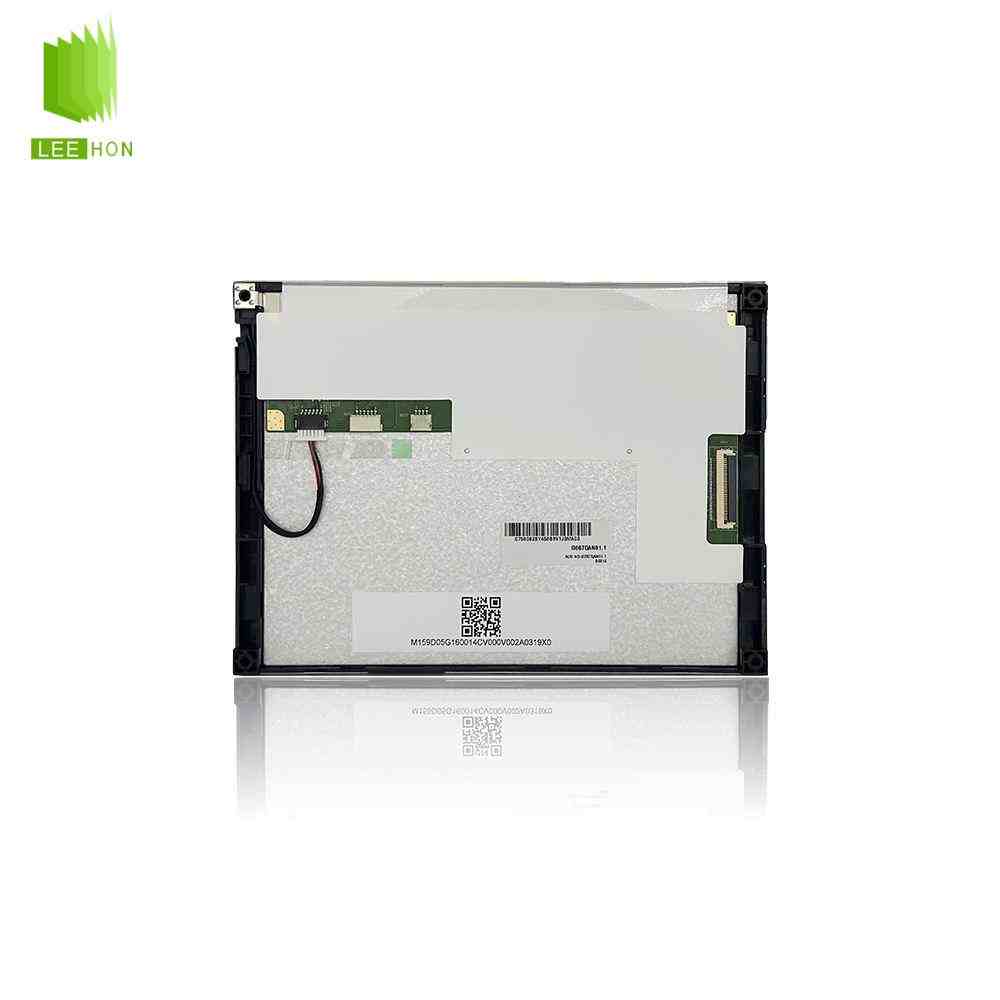

G057QAN01.1是友达 AUO Display Plus 的一款5.7英寸工业液晶屏，分辨率为320×240，属于QVGA规格，显示色彩为262K，主要面向工业显示应用。公开规格资料显示，该型号采用CMOS接口输入，模组包含TFT-LCD面板、驱动IC、控制与电源电路板、背光单元，并包含LED Driver电路。该型号规格文件为2025年3月的Preliminary Specification Ver.0.4，说明它是相对较新的5.7寸QVGA工业显示型号。
这款屏的选型重点不是单纯看“5.7寸、320×240”，而是要核对G057QAN01.1完整型号、CMOS接口定义、屏线连接、背光输入、结构尺寸、触摸配套、主板输出能力和后续供货计划。维修替换项目应优先确认原屏标签和屏线；新项目开发则建议同步评估驱动板、触摸屏、结构开孔和可替代型号。
| 5.7寸LCD友达液晶模组G057QAN01.1信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G057QAN01.1 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -30 ~ 85 °C | |
| 存储温度 | -30 ~ 85 °C | |
| 耐振动性 | - | |
| 面板应用 | - | 工业 |
| 结构概况 | 面板尺寸 | 5.7英寸 |
| 重量 | 150/165g (Typ./Max.) | |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |

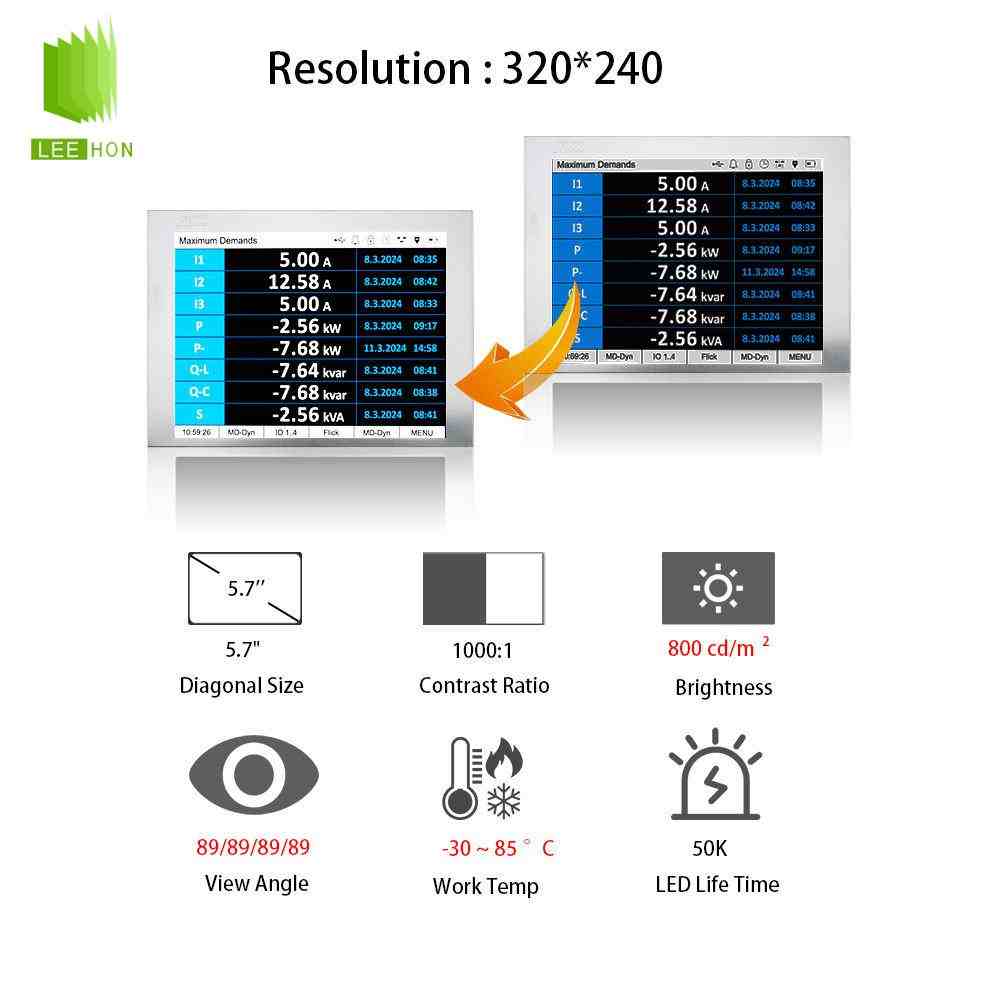

| 像素特征 | 像素数量 | 320(RGB)×240, QVGA |
| 像素布局 | RGB垂直条状 | |
| 点间距 (mm) | 0.12×0.36 | |
| 像素间距 (mm) | 0.36×0.36 [70PPI] | |

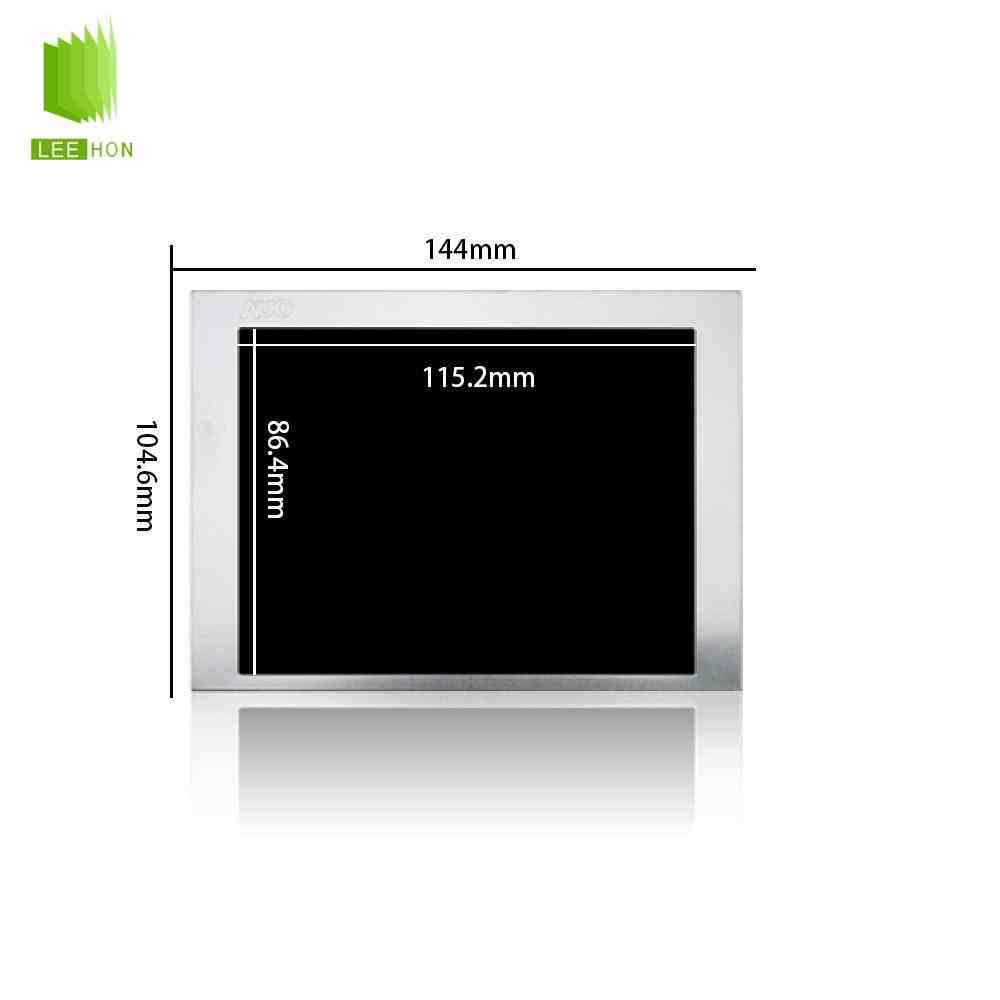

| 结构尺寸 | 显示区域 (mm) | 115.2(H) × 86.4(V) |
| 可视区域 (mm) | 118.2(H) × 89.4(V) | |
| 外观尺寸 (mm) | 144(H) × 104.6(V) | |
| 外观厚度 (mm) | 12.3/12.8 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 安装方式 | - | Rear mounting holes (4-Φ2.6) |
| 光学基本信息 | 面板亮度 | 800 cd/m²(Typ.) |
| 可视角度 (左/右/上/下) | 89/89/89/89 (Typ.)(CR≥10) | |
| 反应时间 | 15/10 (Typ.)(Tr/Td) ms | |
| 视角方向 | 全视角 | |
| 工作模式 | AHVA，常黑显示，透射式 | |
| 对比度 | - | 1000 : 1 (Typ.) (透射) |
| 显示颜色 | 色温 | 6485K |
| 显示颜色 | 262K (6-bit) | |
| 白色色度 | X:0.313; Y:0.329 | |
| 1931色域 | NTSC比值 | 51% |
| sRGB覆盖率 | 71% | |
| Adobe RGB覆盖率 | 54% | |
| DCI-P3覆盖率 | 53% | |
| Rec.2020覆盖率 | 38% | |
| 低蓝光护眼 | - | - |
| 白场变动 | - | 1.33 (Max.)(5 points) |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 翻转扫描 | 翻转 (水平/垂直) | - |
| 工作频率 | - | 60Hz |
| 功率消耗 | - | 1.63W (Typ.) |
| 灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 形状 | - | |
| 寿命(小时) | 50K (Min.) | |
| 背光可换性 | - | |
| WLED电气 | 电压供应 | 22.4/23.6/24.8V (Min./Typ./Max.) |
| 电流供应 | 53mA (Typ.) | |
| 功率消耗 | - | |
| 接口特征 | 接口位置 | - |
| 背光驱动 | 含LED驱动 | |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI1106M1HR0-NH | |
| 脚间距 | 1.0 mm | |
| Pin 数量 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 驱动电气 | 电压供应 | 9.0/12.0/20.0V (Min./Typ./Max.) |
| 电流供应 | 121/127mA (Typ./Max.) | |
| 功率消耗 | 1.45/1.52W (Typ./Max.) | |
| 亮度调节 | 调光模式 | - |
| 调光区块 | - | |
| PWM占空比 | 1~100% | |
| PWM输入频率 | Min. 200Hz ~ Max. 25KHz | |
| 信号驱动电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 27/30mA (Typ./Max.) | |
| 功率消耗 | 0.09/0.10W (Typ./Max.) | |
| 信号逻辑电压 | - | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD |
| 信号接口特征 | 接口位置 | - |
| 信号系统 | CMOS (1 ch, 6-bit) | |
| 接口类型 | 端子 | |
| 端子详情 | 品牌 | 庆良 |
| 型号 | 089H33-000100-G2-R | |
| 脚间距 | 0.5 mm | |
| Pin 数量 | 33 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
常见问题
Q1：G057QAN01.1主要是什么定位？
A：G057QAN01.1偏向5.7寸QVGA工业显示应用，适合显示设备菜单、运行状态、报警信息、参数设置和基础图形界面。公开资料说明，G057QAN01.1 designed for industrial display applications，并采用320×RGB×240分辨率和RGB 6-bit、262K色显示方案。
它不是高分辨率高清屏，也不是现代电容触控一体屏，更适合对界面复杂度要求不高、但需要工业级显示稳定性的设备项目。
Q2：G057QAN01.1适合用在哪些设备上？
A：它适合工业HMI、PLC控制面板、仪器仪表、检测设备、数据采集终端、小型控制器、嵌入式显示模块、老设备维修替换等场景。
这类设备通常需要稳定显示参数、菜单、状态图标、报警提示和简单曲线。G057QAN01.1的320×240分辨率适合传统QVGA界面，如果设备原系统界面较简单，不需要高分辨率UI，这类5.7寸QVGA工业屏仍有应用价值。
Q3：G057QAN01.1不太适合哪些场景？
A：如果设备需要高清图像、多窗口复杂UI、全视角显示、多点电容触摸一体化、强户外阳光直射显示，或者主板只支持LVDS、MIPI、eDP接口，就需要谨慎评估。
G057QAN01.1是320×240分辨率、CMOS接口输入的工业屏，和常见LVDS屏、MIPI屏、eDP屏不是同一种连接方式。如果主板没有对应CMOS/RGB类输出，通常不能直接点亮，需要重新评估驱动板或换用接口匹配的屏幕。
Q4：G057QAN01.1和普通5.7寸屏可以直接通用吗？
A：不能直接通用。5.7寸液晶屏常见分辨率包括320×240、640×480等，接口也可能是CMOS/RGB、TTL、LVDS、MCU等不同类型。G057QAN01.1虽然是5.7寸屏，但它的接口定义、屏线位置、背光驱动、电源时序和结构尺寸都需要逐项核对。
替换时不能只看“5.7寸”和“320×240”，还要核对原屏完整型号、后缀版本、接口定义、背光控制、安装空间和主板输出能力。公开规格资料也显示，G057QAN01.1文件在2024年11月、2024年12月、2025年3月都有版本修改记录，采购时要注意规格版本与实物一致性。
Q5：替换G057QAN01.1时容易出错的地方是什么？
A：比较容易出错的是接口定义、LED Light Bar连接器、背光控制和规格版本。G057QAN01.1规格文件的修订记录中提到增加LED light bar connector信息、更新图纸、调整CN2类型、增加CN3标记等内容，这说明不同版本资料中的连接器和背光相关细节需要重点核对。
如果只按“5.7寸QVGA友达屏”采购，没有确认G057QAN01.1版本、接口座、屏线线序和背光连接方式，可能出现点不亮、花屏、背光异常、线束不匹配或结构干涉等问题。
Q6：G057QAN01.1配驱动板要注意什么？
A：驱动板需要支持320×240分辨率和该屏对应的CMOS接口输入，并匹配RGB 6-bit显示方式。调试时要重点确认DCLK、DE、同步信号、RGB数据位宽、扫描方向、供电时序和屏线线序。
背光部分也要重点确认。公开资料显示，该模组包含Backlight Unit including LED Driver circuit，但版本记录中也涉及LED Light Bar连接器信息更新，因此实际项目仍需要核对背光输入、LED_EN、PWM调光、连接器型号和线束定义。
Q7：G057QAN01.1本身带触摸屏吗？
A：G057QAN01.1本体主要是LCD显示模组，不应默认自带触摸屏。公开AUO产品目录中将G057QAN01.1列为5.7英寸800cd/㎡ TFT LCD高亮显示模块，但未说明其为触摸一体屏；同系列公开资料中G057QAN01.0也标注为without touch screen，因此采购G057QAN01.1时应单独确认是否带触摸。
如果整机需要触摸操作，需要另配电阻触摸屏或电容触摸屏。电阻触摸适合简单菜单、戴手套操作、触控笔操作和成本敏感型设备；电容触摸适合玻璃盖板、多点触控、一体化外观和交互体验要求更高的设备。
Q8：G057QAN01.1适合做高亮工业屏项目吗？
A：从公开产品目录看，G057QAN01.1被描述为5.7英寸、800cd/㎡的高亮显示模块，适合工业HMI、医疗设备、交通显示等应用方向。
但是否适合强户外场景，不能只看亮度数值。实际项目还要结合盖板透过率、防眩AG处理、全贴合方式、背光散热、安装角度和环境照度一起判断。如果设备长期处于阳光直射环境，建议先做样品实测。
Q9：G057QAN01.1适合长期项目使用吗？
A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新项目开发，G057QAN01.1值得关注，但仍建议同步准备备选型号。公开规格文件显示该型号在2025年3月仍有Ver.0.4 Preliminary Specification资料，说明它属于较新的规格资料阶段；长期项目仍要向供应商确认量产状态、批次、交期、价格周期和后续供应计划。
备选型号建议围绕5.7寸、320×240、CMOS/RGB类接口、相近亮度、相近结构尺寸和可适配驱动方案筛选，不能只按“5.7寸屏”模糊替代。
Q10：采购G057QAN01.1前应该向供应商确认什么？
A：建议重点确认实物标签是否为G057QAN01.1，是否能提供对应版本规格书，是否原装现货，批次是否一致，CMOS接口线序是否匹配，LED Light Bar连接器和背光输入是否配套，是否支持样品点屏测试，是否能提供驱动板、屏线、触摸屏和盖板方案。
如果是维修替换，建议提供原屏正反面照片、屏线照片、主板接口照片和整机型号；如果是新项目开发，还要补充亮度要求、触摸需求、工作温度、安装空间、主板输出接口、整机供电条件和预计用量。
Q11：G057QAN01.1供应商怎么选更有参考价值？
A：建议选择能提供“屏体、CMOS/RGB驱动板、屏线、背光调光、触摸屏、接口确认、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，其公开网站信息显示，公司自2008年创立，是AUO友达液晶屏和京瓷液晶屏在中国大陆区的授权代理商，同时代理京东方、群创、天马、龙腾等品牌液晶产品，产品规格覆盖3.5寸至55寸工业用液晶显示屏，并提供工业液晶显示驱动方案。
结合G057QAN01.1的实际选型，该型号涉及5.7寸320×240分辨率、CMOS接口、RGB 6-bit显示、LED Driver电路、可能需要外配触摸、版本资料较新的特点。供应商如果能协助核对规格书、匹配驱动板、制作屏线并评估触摸方案，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。
Q12：为什么G057QAN01.1采购不能只看价格？
A：因为这类友达工业液晶屏装入整机后，涉及的不只是屏体本身，还包括主板CMOS/RGB输出、屏线线序、背光控制、电源时序、结构装配、触摸外配和后续维护。
单片价格低，但如果版本不清、线序不明、背光连接器不匹配或缺少点屏支持，后期可能出现点不亮、花屏、偏色、背光异常、触摸不匹配或结构返工。对于G057QAN01.1这类5.7寸QVGA工业屏，前期把规格书、样品测试、驱动板、屏线、背光和触摸方案确认清楚，再比较价格，会更适合工程项目采购。
G057QAN01.1适合工业HMI、仪器仪表、检测设备、数据采集终端、小型控制器和嵌入式显示模块等5.7寸QVGA显示项目。它的选型重点不是单纯“5.7寸”，而是320×240分辨率、CMOS接口、RGB 6-bit显示、背光与LED Driver、触摸外配、规格版本和结构一致性。维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏和可替代型号。
G057QAN01系列液晶屏
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| G057QAN01.0 | 友达 | 5.7" | 液晶模组 | 320×240 | 500 | 1000:1 | WLED | TTL |
| G057QAN01.1 | 友达 | 5.7" | 液晶模组 | 320×240 | 800 | 1000:1 | WLED | TTL |
| G057QAN01.2 | 友达 | 5.7" | 液晶模组 | 320×240 | 1000:1 | WLED |
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
