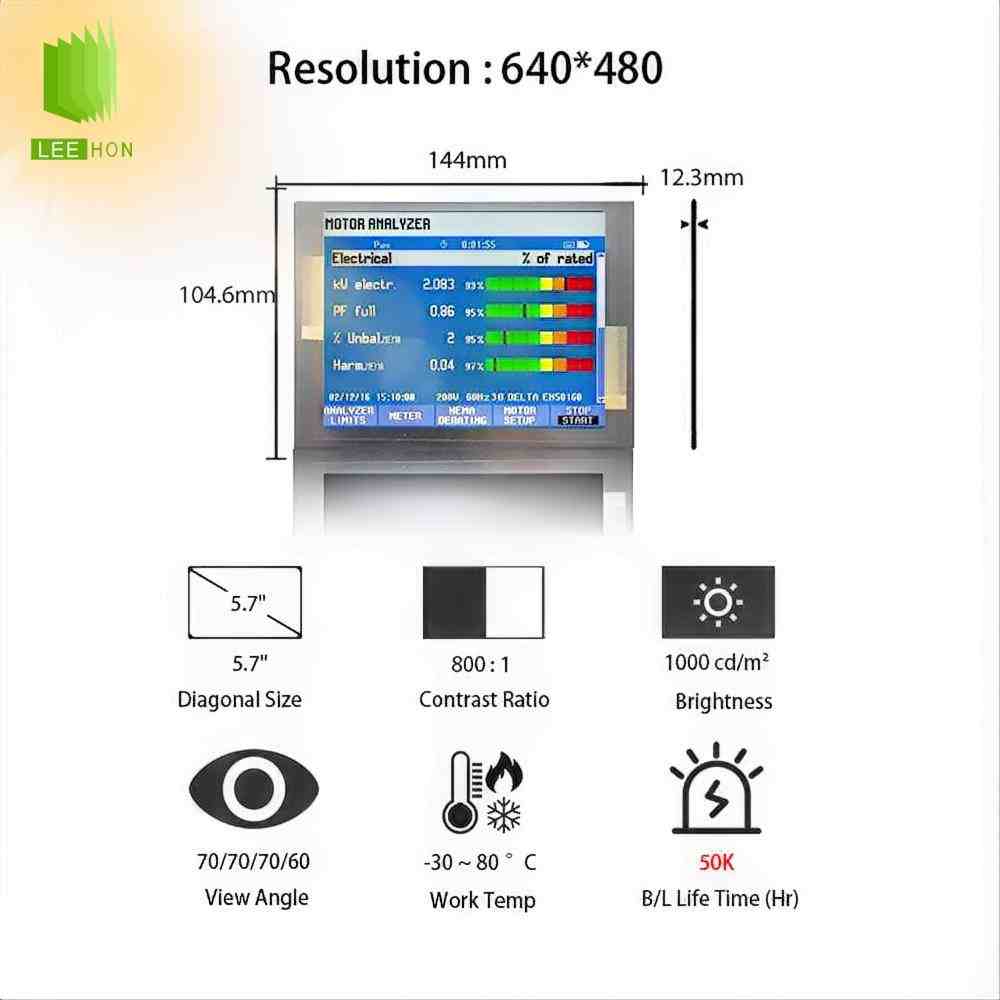

TM057QDHG10-00是天马 Tianma 的一款5.7英寸LCD工业液晶屏，分辨率为640×480，属于VGA规格，主要面向工业显示、设备控制面板、仪器仪表、医疗设备、车载终端、嵌入式控制模块等应用场景。公开资料显示，该型号采用TN常白透射式显示模式，典型亮度为1000cd/㎡，典型对比度为800:1，典型视角为70/70/70/60，显示色彩为262K，接口类型为TTL，并内置WLED背光和LED Driver。
这款屏的选型重点不是单纯看“5.7寸、640×480”，而是要核对TM057QDHG10-00完整型号、TTL接口、屏线线序、背光控制、结构厚度、触摸方案和主板输出能力。维修替换项目应优先确认原屏标签和屏线；新项目开发则建议同步评估驱动板、触摸屏、结构开孔和可替代型号。
| 5.7寸LCD天马液晶模组TM057QDHG10-00规格详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 天马 |
| 型号 | TM057QDHG10-00 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | 工业 | |
| 对角尺寸 | 5.7" | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 像素特征 | 解析度 | 640(RGB)×480, VGA |
| 点间距(mm) | 0.060×0.180 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.180×0.180 (H×V) [141PPI] | |

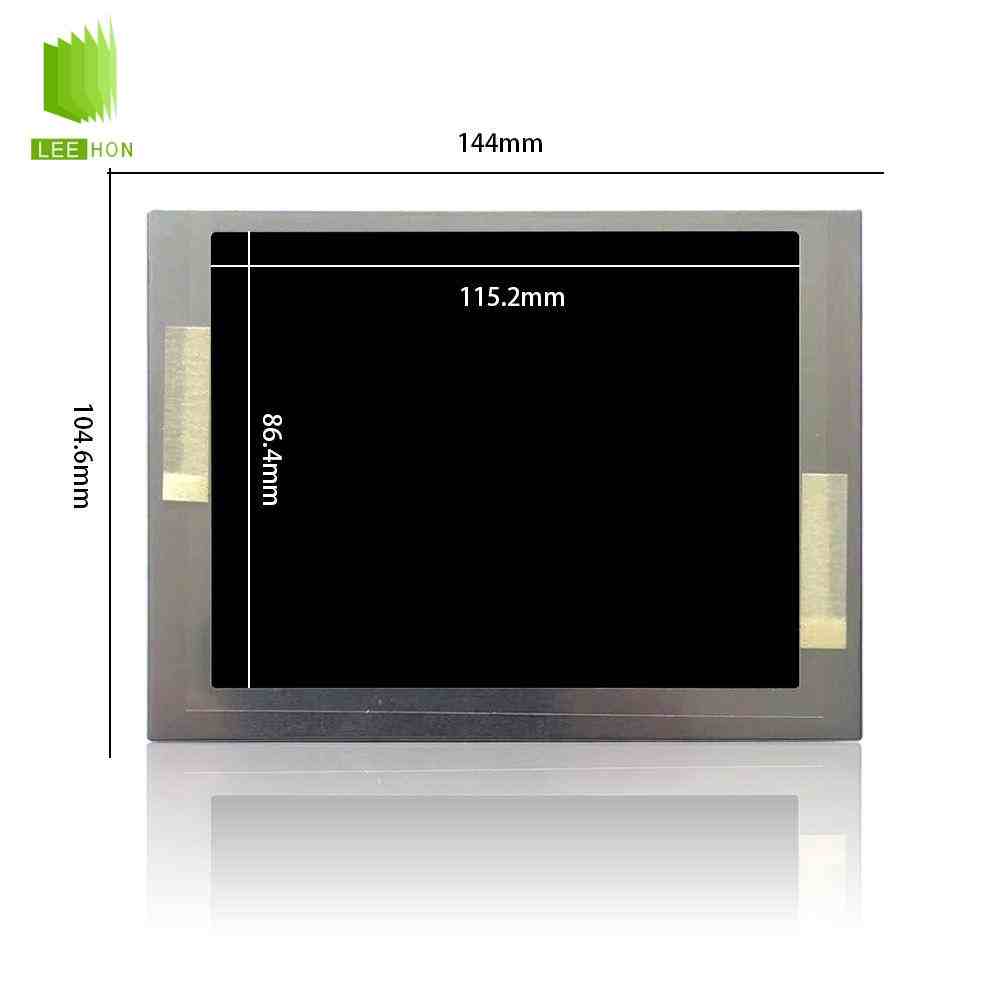

| 结构尺寸 | 显示区域(mm) | 115.2(H) × 86.4(V) |
| 开口区域(mm) | 118.2(H) × 89.4(V) | |
| 外观尺寸(mm) | 144(H) × 104.6(V) | |
| 外观厚度(mm) | 12.3±0.5 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Rear mounting holes (4-Φ2.6) |
| 其它参数 | 重量 | 152g (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 1000 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 70/70/70/60 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 视角方向 | 12 o'clock | |
| 响应时间 | 20 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色坐标 | X:0.298; Y:0.312 |
| 支持颜色 | 262K (6-bit) | |
| 色温 | 7628K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 52% |
| sRGB覆盖率 | 74% | |
| AdobeRGB覆盖 | 55% | |
| DCI-P3覆盖率 | 54% | |
| Rec.2020覆盖率 | 39% | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (水平/垂直) |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 155/230mA (Typ./Max.) | |
| 信号类型 | - | Parallel RGB (1 ch, 6-bit) |
| 逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 北极大 |
| 型号 | 101005-203350 | |
| 数量 | 1 pcs | |
| 脚数 | 33 pins | |
| 脚距 | 0.5 mm | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | 阵列 | |
| 位置 | 侧入式光源 | |
| 数量 | 8S2P | |
| 是否可换 | - | |
| 光源寿命 | 50K (Typ.) 小时 | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MS24011P6R | |
| 数量 | 1 pcs | |
| 脚数 | 8 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 9.0/12.0/21.0V (Min./Typ./Max.) |
| 电流供应 | 390/520mA (Typ./Max.) | |
| 亮度调节 | PWM占空比 | 1~100% |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 10KHz | |
常见问题
Q1：TM057QDHG10-00主要是什么定位？
A：TM057QDHG10-00偏向5.7寸高亮工业显示应用，适合需要VGA分辨率、较高亮度和传统4:3界面的设备。公开资料显示，该屏尺寸为5.7英寸，分辨率为640×480，典型亮度为1000cd/㎡，表面处理为AG，接口为TTL。
它不是高清大屏，也不是手机类触控一体屏，更适合工业控制面板、设备状态显示、参数设置、报警提示和基础图形界面。
Q2：TM057QDHG10-00适合用在哪些设备上？
A：它适合工业HMI、PLC控制面板、检测设备、医疗仪器、车载显示终端、数据采集设备、嵌入式工控面板、小型控制器和老设备维修替换等场景。
这类设备通常需要稳定显示菜单、参数、运行状态、报警信息和基础曲线。TM057QDHG10-00的640×480分辨率适合传统VGA界面，1000cd/㎡典型亮度则让它更适合对亮度有要求的设备面板、半户外控制箱或复杂照明环境。
Q3：TM057QDHG10-00为什么可以作为高亮工业屏使用？
A：从公开参数看，TM057QDHG10-00的典型亮度为1000cd/㎡，明显高于很多常规5.7寸室内工业屏；同时它的典型对比度为800:1，表面为AG防眩处理，适合一些光线较复杂的工控显示环境。
但“高亮”不等于所有户外强光场景都能直接使用。如果设备长期处于阳光直射环境，还要结合盖板透过率、防眩处理、全贴合、背光散热、安装角度和前框遮光一起评估，建议先做样品实测。
Q4：TM057QDHG10-00不太适合哪些场景？
A：如果设备需要高清图像、多窗口复杂UI、全视角IPS显示、多点电容触摸一体化，或者主板只支持LVDS、MIPI、eDP接口，就需要谨慎评估。
TM057QDHG10-00是640×480分辨率、TTL接口、TN常白显示方案，典型视角为70/70/70/60。它适合传统工业界面，不适合直接替代高分辨率IPS屏、MIPI屏或eDP屏。
Q5：TM057QDHG10-00和普通5.7寸屏可以直接通用吗？
A：不能直接通用。5.7寸液晶屏常见分辨率包括320×240、640×480，接口也可能是TTL/RGB、LVDS、MIPI、MCU等不同类型。TM057QDHG10-00虽然是5.7寸VGA屏，但它采用TTL接口，公开资料显示其主动显示区域为115.2mm×86.4mm，外形尺寸约144mm×104.6mm，典型厚度为12.3mm，最大厚度约12.8mm。
替换时必须核对原屏完整型号、连接器位置、屏线线序、背光控制、安装空间和主板输出能力，而不是只看“5.7寸”和“640×480”。
Q6：替换TM057QDHG10-00时容易出错的地方是什么？
A：比较容易出错的是TTL线序、背光控制、结构厚度和触摸状态。公开资料显示，该型号为WLED背光、内置LED Driver、不带触摸屏，工作温度为-30℃至80℃，存储温度为-30℃至80℃。
如果只按“5.7寸VGA天马屏”采购，没有确认TM057QDHG10-00完整后缀、屏线定义、背光控制和结构空间，可能出现点不亮、花屏、偏色、背光异常、触摸无法复用或装配干涉等问题。
Q7：TM057QDHG10-00配驱动板要注意什么？
A：驱动板需要支持640×480分辨率和TTL信号输出，并匹配该屏的接口定义、供电、时序和色深要求。公开资料显示，该型号显示色彩为262K，说明它属于6bit色深方向的显示方案；如果驱动板输出格式、RGB位宽或时序不匹配，可能出现偏色、闪屏、画面偏移或无法显示。
调试时不要只看“能点亮”，还要检查颜色顺序、画面方向、DCLK/DE/HSYNC/VSYNC时序、背光调光、开关机顺序、低温启动和长时间运行稳定性。
Q8：TM057QDHG10-00本身带触摸屏吗？
A：公开资料显示，TM057QDHG10-00为不带触摸屏的LCD模组。

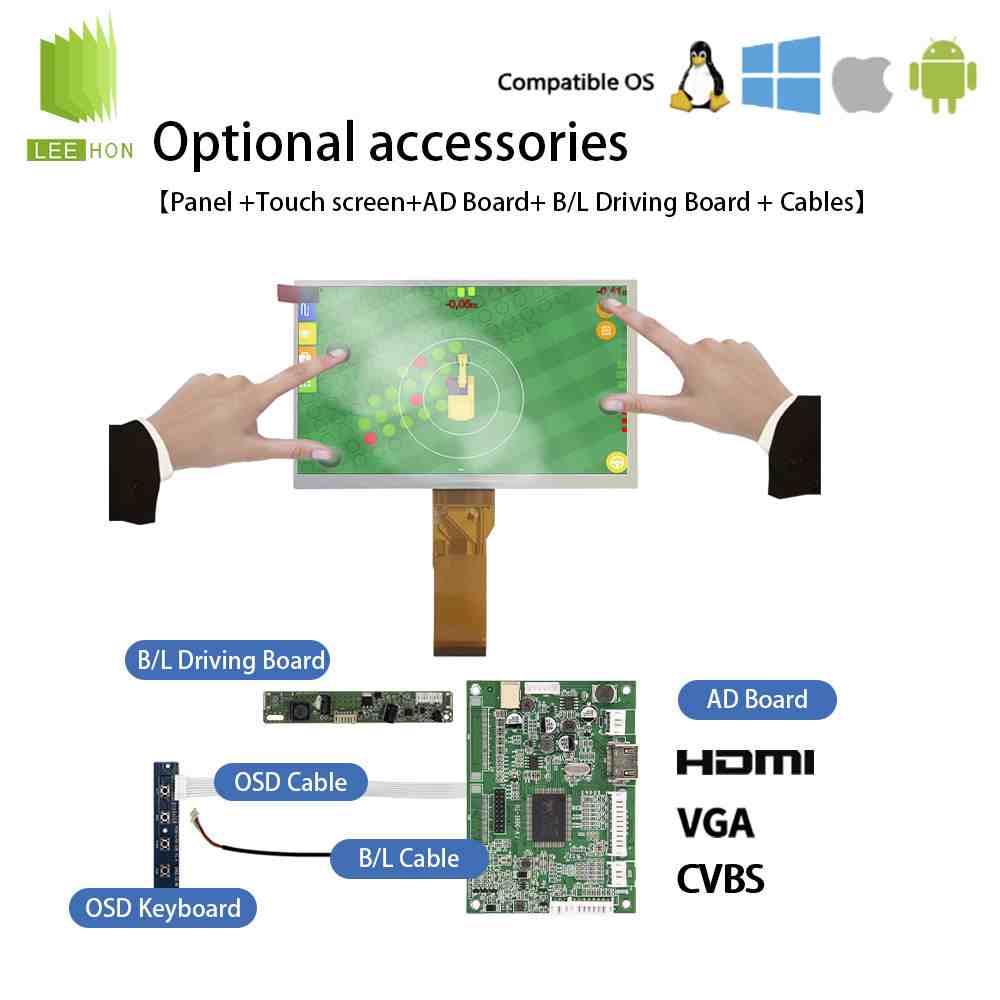

如果整机需要触摸操作，需要另外配置电阻触摸屏或电容触摸屏。电阻触摸适合简单菜单、戴手套操作、触控笔输入和成本敏感型设备；电容触摸适合玻璃盖板、多点触控、一体化外观和交互体验要求更高的设备。触摸方案要同步确认可视区、外形尺寸、FPC位置、USB/I2C接口、抗干扰要求和前壳开孔尺寸。
Q9：TM057QDHG10-00适合长期项目使用吗？
A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新项目开发，建议同步准备备选型号。公开库存页面能查到TM057QDHG10-00相关库存记录，但工业屏项目周期较长，实际采购仍应向供应商确认当前批次、交期、价格周期、质保方式和后续供应计划。
备选型号建议围绕5.7寸、640×480、TTL/RGB接口、相近亮度、相近结构尺寸和可适配驱动方案筛选，不能只按“5.7寸液晶屏”模糊替代。
Q10：采购TM057QDHG10-00前应该向供应商确认什么？

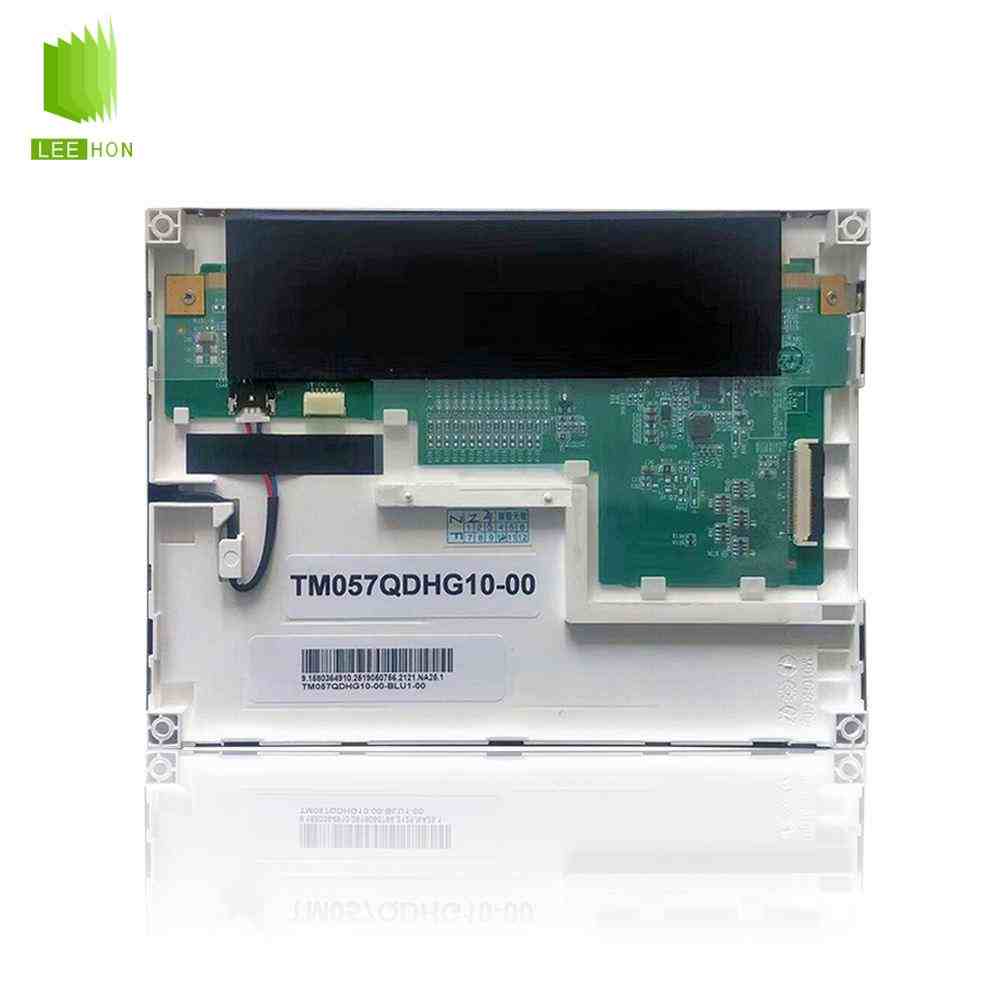

A：建议重点确认实物标签是否为TM057QDHG10-00，是否能提供对应版本规格书，是否原装现货，批次是否一致，TTL接口线序是否匹配，背光控制是否配套，是否支持样品点屏测试，是否能提供驱动板、屏线、触摸屏和盖板方案。
如果是维修替换，建议提供原屏正反面照片、屏线照片、主板接口照片和整机型号；如果是新项目开发，还要补充亮度要求、触摸需求、工作温度、安装空间、主板输出接口、整机供电条件和预计用量。
Q11：TM057QDHG10-00供应商怎么选更有参考价值？
A：建议选择能提供“屏体、TTL/RGB驱动板、屏线、背光调光、触摸屏、接口确认、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，其公开网站信息显示，公司自2008年创立，是AUO友达液晶屏和京瓷液晶屏在中国大陆区的授权代理商，同时代理京东方、群创、天马、龙腾等多个品牌液晶产品，产品规格覆盖3.5寸至55寸工业用液晶显示屏，并提供工业液晶显示驱动方案。
结合TM057QDHG10-00的实际选型，该型号涉及5.7寸640×480分辨率、TTL接口、1000cd/㎡典型亮度、WLED背光带LED Driver、不带触摸、144mm×104.6mm左右结构尺寸等细节。供应商如果能协助核对规格书、匹配驱动板、制作屏线并评估触摸方案，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。
Q12：为什么TM057QDHG10-00采购不能只看价格？
A：因为这类天马LCD工业液晶屏装入整机后，涉及的不只是屏体本身，还包括主板TTL/RGB输出、屏线线序、背光控制、电源时序、结构装配、触摸外配和后续维护。
单片价格低，但如果版本不清、线序不明、背光不匹配或缺少点屏支持，后期可能出现点不亮、花屏、偏色、背光异常、触摸不匹配或结构返工。对于TM057QDHG10-00这类5.7寸VGA高亮工业屏，前期把规格书、样品测试、驱动板、屏线、背光和触摸方案确认清楚，再比较价格，会更适合工程项目采购。
TM057QDHG系列液晶屏
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| TM057QDHG02 | 天马 | 5.7" | 液晶模组 | 640×480 | 400 | 500:1 | WLED | TTL |
| TM057QDHG03 | 天马 | 5.7" | 液晶模组 | 640×480 | 400 | 500:1 | WLED | TTL |
| TM057QDHG04 | 天马 | 5.7" | 液晶模组 | 640×480 | 500:1 | WLED | TTL | |
| TM057QDHG08 | 天马 | 5.7" | 液晶模组 | 640×480 | WLED | TTL | ||
| TM057QDHG10-00 | 天马 | 5.7" | 液晶模组 | 640×480 | 1000 | 800:1 | WLED | TTL |
TM057QDHG10-00适合工业HMI、仪器仪表、检测设备、医疗设备、车载显示、数据采集终端和嵌入式控制面板等5.7寸VGA显示项目。它的选型重点不是单纯“5.7寸”，而是640×480分辨率、TTL接口、1000cd/㎡典型亮度、AG表面、WLED背光带LED Driver、触摸外配、结构尺寸和版本一致性。维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏和可替代型号。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
