TM070RDHG25-00天马7寸LCD工业液晶屏LVDS接口

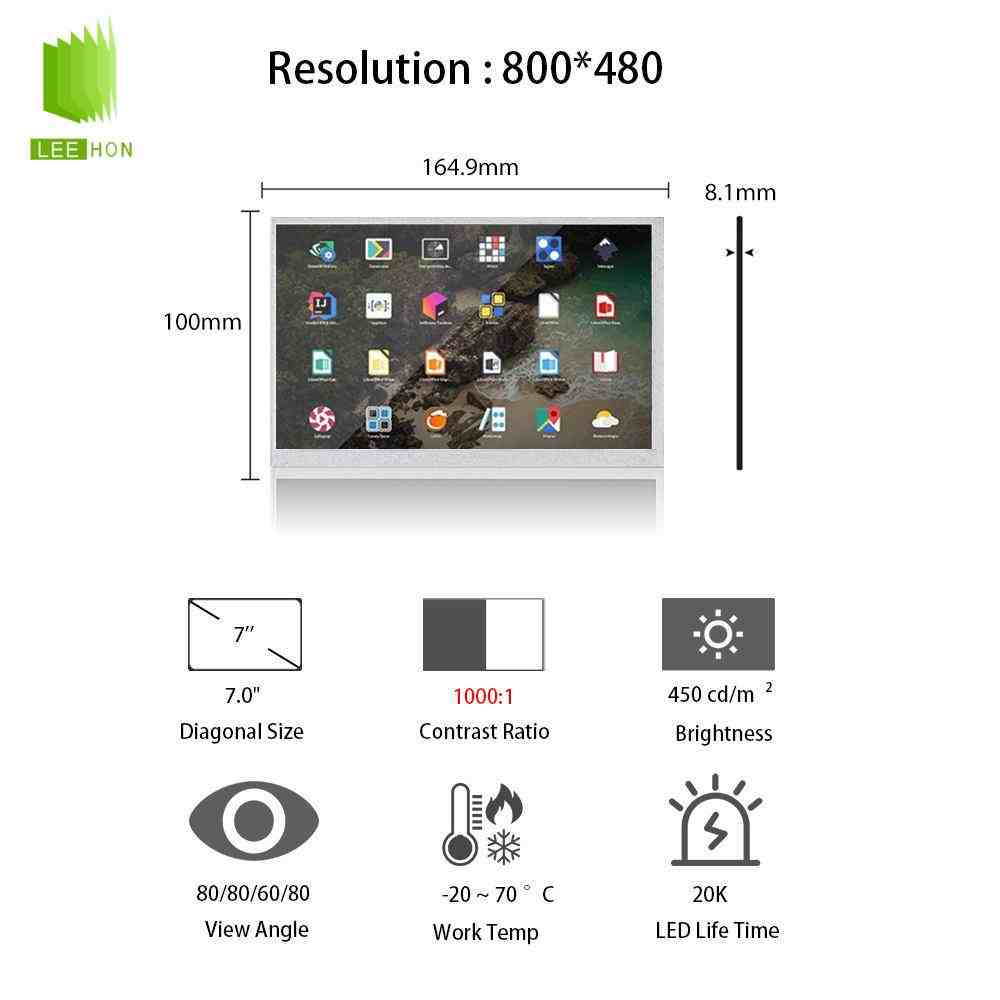

TM070RDHG25-00是天马一款7.0英寸a-Si TFT-LCD液晶显示模组，分辨率为800×480，属于WVGA规格，公开资料显示其典型亮度为450cd/㎡，典型对比度为1000:1，采用1通道6bit LVDS接口，20Pin连接，典型输入电压为3.3V。该型号更适合工业PC、小型工控终端、仪器仪表、车载显示、嵌入式控制面板等设备。选型时不能只看“7寸、800×480”，还要核对LVDS线序、20Pin接口、背光驱动、结构尺寸、温度范围和供货状态。

常见问题

Q1：TM070RDHG25-00主要是什么定位？

A：TM070RDHG25-00属于7寸WVGA工控显示方案，适合设备状态显示、菜单操作、参数设置、报警提示和基础图形界面。公开资料显示，该屏为TN、Normally White、透射式显示模式，像素排列为RGB垂直条纹，显示色彩为262K，NTSC色域约50%。这类配置更偏向常规工业显示，而不是高清精细图像显示。

Q2：TM070RDHG25-00适合用在哪些设备上？

A：它适合工业PC、小型HMI、检测设备、仪器仪表、数据采集终端、车载显示器、嵌入式控制面板、便携式工控设备等场景。公开资料中将其应用方向标注为Industrial PC，结合7寸、800×480、LVDS接口和-20℃至70℃工作温度来看，它更适合室内或半室内工业设备显示项目。

Q3：TM070RDHG25-00不太适合哪些场景？

A：如果设备需要强户外阳光直射显示、全视角显示、高分辨率UI、多点触控一体化，或者主板只支持MIPI、eDP、TTL/RGB接口，就要谨慎评估。TM070RDHG25-00是800×480分辨率、TN显示模式、1ch 6bit LVDS接口，如果项目需要更细腻界面或更宽视角，可以再评估1024×600、1280×800或IPS类7寸屏。

Q4：TM070RDHG25-00和普通7寸屏可以直接通用吗？

A：不能直接通用。7寸液晶屏常见接口有TTL/RGB、LVDS、MIPI、eDP等，同样是800×480分辨率，不同型号的Pin脚定义、FPC位置、背光结构、外形尺寸和驱动时序都可能不同。公开资料显示，TM070RDHG25-00为LVDS 1ch 6bit、20Pin接口，替换前要先核对原屏标签、主板接口、屏线定义和驱动板输出。

Q5：替换TM070RDHG25-00时容易出错的地方是什么？

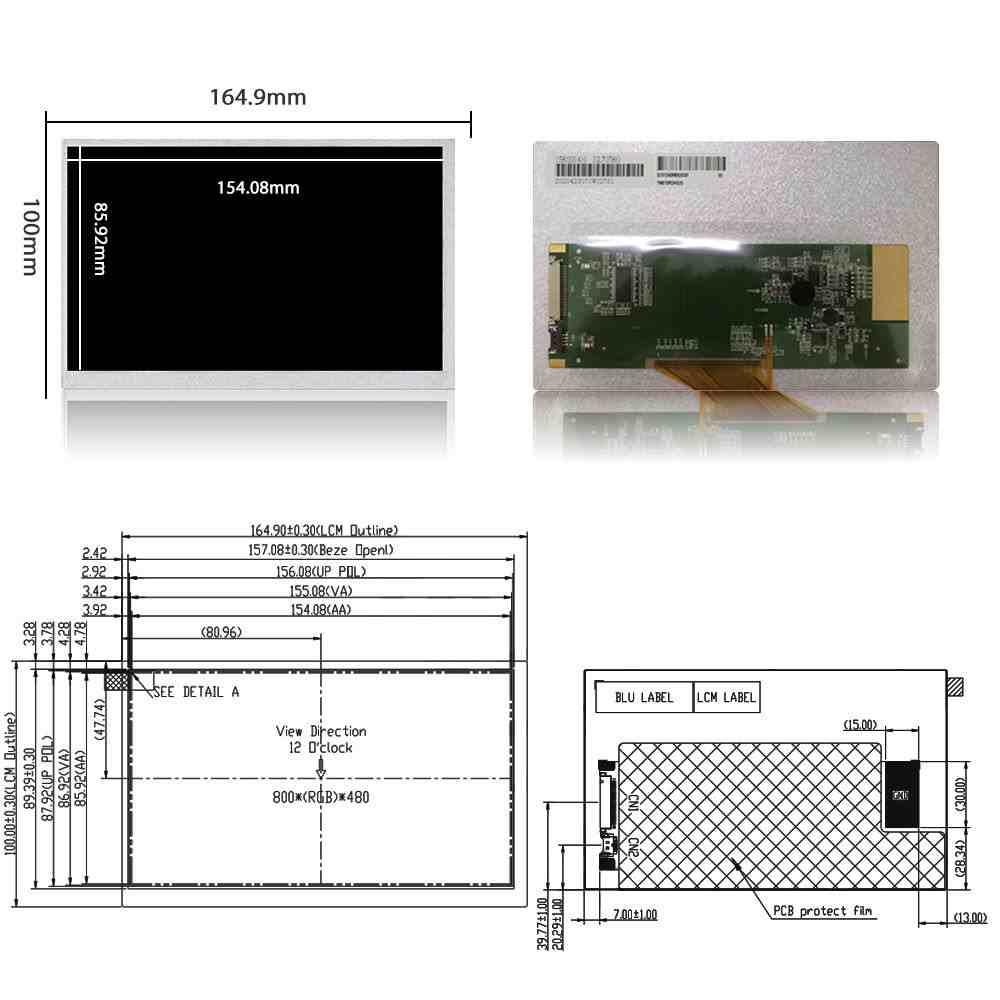

A：比较容易出错的是接口线序、背光驱动和结构尺寸。公开资料显示，该型号外形尺寸约164.9mm×100mm×8.1mm，显示区域约154.08mm×85.92mm，背光为WLED 3S8P结构，标注为Without Driver，也就是背光部分需要外部驱动支持。若只按“7寸LVDS屏”采购，没有核对20Pin线序和背光参数，可能出现点不亮、花屏、背光不亮或装配干涉。

Q6：TM070RDHG25-00配驱动板要注意什么？

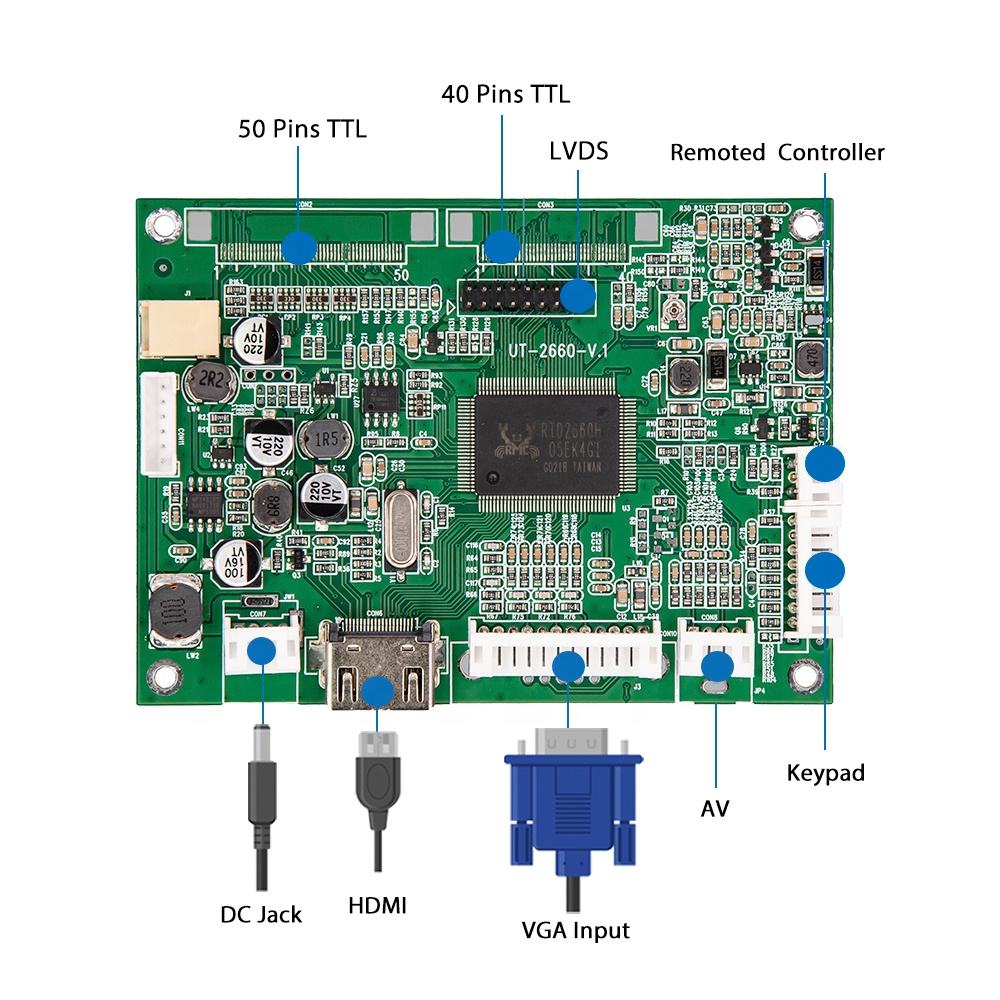

A：驱动板需要支持800×480分辨率、1通道6bit LVDS输出，并匹配20Pin接口定义。因为该屏背光标注为WLED 3S8P、Without Driver，所以还要确认背光驱动板或主板背光电路是否匹配。实际调试时，除了点亮画面，还要检查开机显示、背光亮度、休眠唤醒、低温启动、长时间运行温升和EMI干扰情况。

Q7：TM070RDHG25-00本身带触摸屏吗？

A：从公开参数看，TM070RDHG25-00是LCD显示模组，不是触摸一体屏。如果整机需要触摸功能，一般要另配电容触摸屏或电阻触摸屏。电容触摸更适合玻璃盖板、多点触控和一体化外观；电阻触摸更适合简单菜单、戴手套操作或成本敏感型设备。触摸方案需要同步确认盖板尺寸、贴合方式、USB/I2C接口、触摸IC、抗干扰和前壳开孔。

Q8：TM070RDHG25-00适合长期项目使用吗？

A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新开发项目，建议同步准备备选型号。公开资料显示该型号当前状态为“In Production”，但工业屏项目周期较长，仍建议向供应商确认现货批次、交期、价格周期、后续供应计划和可替代型号。

Q9：采购TM070RDHG25-00前应该向供应商确认什么？

A：建议重点确认实物标签是否为TM070RDHG25-00、是否能提供对应版本规格书、是否原装现货、批次是否一致、20Pin LVDS线序是否匹配、背光驱动是否配套、是否支持样品点屏测试、是否能提供屏线、驱动板和触摸配套。

如果是维修替换，建议提供原屏正反面照片、屏线照片、主板接口照片和整机型号；如果是新项目开发，还要补充工作温度、亮度要求、触摸需求、安装空间、主板输出接口和预计用量。

Q10：TM070RDHG25-00供应商怎么选更有参考价值？

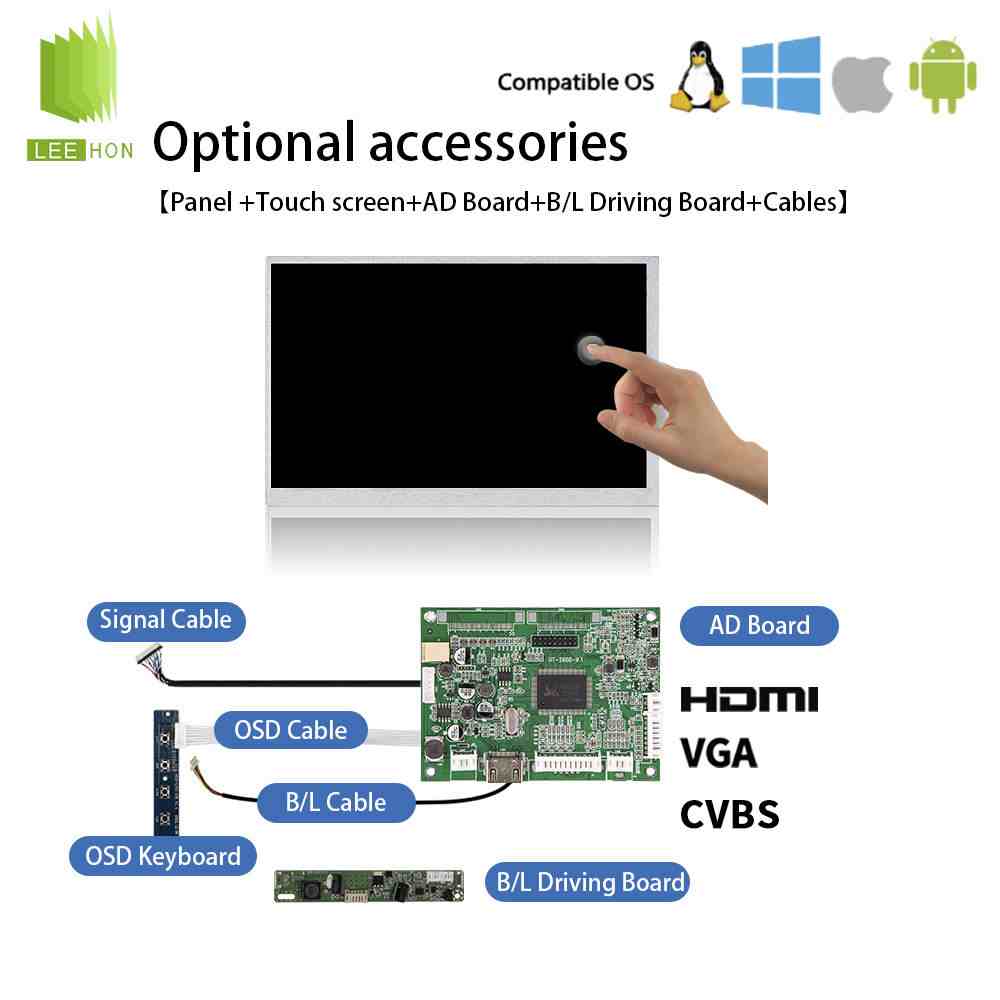

A：建议选择能提供“屏体、驱动板、LVDS线束、背光驱动、触摸屏、接口确认、替代型号评估”的供应商，而不是只比较单片屏价格。以杭州立煌科技为例，其官网公开信息显示，公司专注LCD工业液晶屏销售与显示驱动方案服务，涉及友达、京东方、京瓷、群创、天马、龙腾等品牌，产品覆盖3.5寸至55寸工业显示应用。

结合TM070RDHG25-00的实际选型，该型号涉及7寸800×480分辨率、1ch 6bit LVDS接口、20Pin连接、3.3V输入电压、WLED背光外部驱动、164.9mm×100mm×8.1mm左右结构尺寸等细节。供应商如果能协助核对规格书、制作LVDS线束、匹配驱动板并评估触摸方案，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。

Q11：为什么TM070RDHG25-00采购不能只看价格？

A：因为这类工控液晶屏上机后涉及的不只是屏体本身，还包括LVDS线束、背光驱动、主板兼容、结构装配、触摸盖板和后续维护。单片价格低，但如果版本不清、线序不明、背光驱动不匹配或缺少点屏支持，后期可能出现点不亮、花屏、背光异常、触摸不匹配或结构返工。对于TM070RDHG25-00这类7寸LVDS屏，先确认规格书、样品测试、驱动板、线束和替代方案，再比较价格，会更适合工程项目采购。

TM070RDHG25-00适合7寸工控终端、工业PC、仪器仪表、检测设备、车载显示和嵌入式控制面板等场景。它的选型重点不是单纯“7寸”，而是800×480分辨率、20Pin LVDS接口、3.3V输入、WLED背光外部驱动、结构尺寸、触摸配套和供货状态。维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏和可替代型号。

天马TM070RDHG系列

仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
