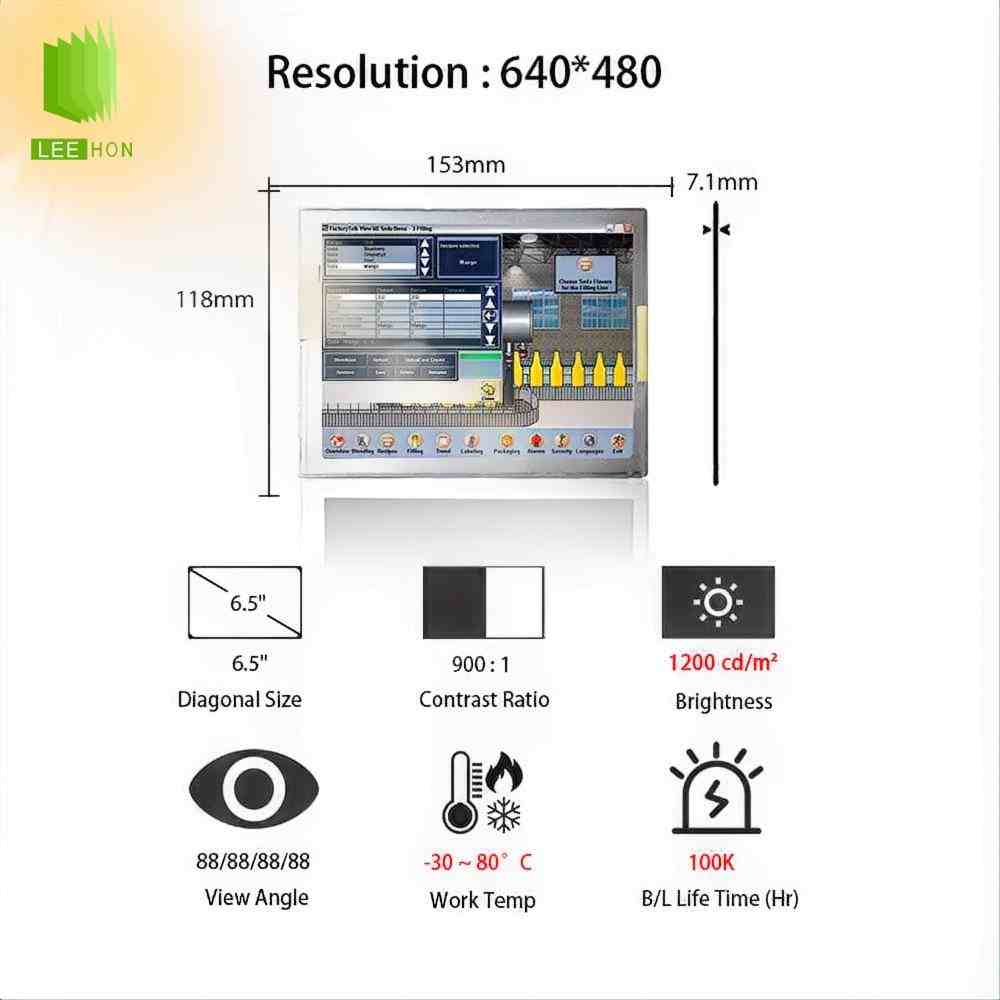

P0650VGF1MA00是天马 Tianma 的一款6.5英寸LCD工业车载液晶屏，分辨率为640×480，属于VGA规格，显示比例为4:3，主要面向工业、加固设备和车载显示场景。天马官方资料显示，该型号亮度为1200cd/㎡，对比度为900:1，采用SFT显示技术，视角为88/88/88/88，表面处理为AG，工作温度范围为-30℃至80℃，更适合对亮度、宽温和可视角有要求的车载终端、工程机械显示器、工业控制面板、户外或半户外设备。
这款屏的选型重点不是单纯看“6.5寸、640×480”，而是要核对P0650VGF1MA00完整型号、LVDS接口、背光驱动、结构尺寸、触摸方案、车载环境适配和主板输出能力。维修替换项目应优先确认原屏标签、接口线序和背光参数；新项目开发则建议同步评估驱动板、触摸屏、盖板、结构开孔和可替代型号。
| 6.5寸LCD工业天马液晶模组P0650VGF1MA00详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 天马 |
| 面板型号 | P0650VGF1MA00 | |
| 面板尺寸 | 6.5英寸 | |
| 面板应用 | 工业设备、车载显示屏 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 工作环境 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -40 ~ 90 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.0G (9.8 m/s²) | |
| 像素特征 | 像素数量 | 640(RGB)×480, VGA |
| 点间距 | 0.069×0.207 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.207×0.207 mm (H×V) [122PPI] | |

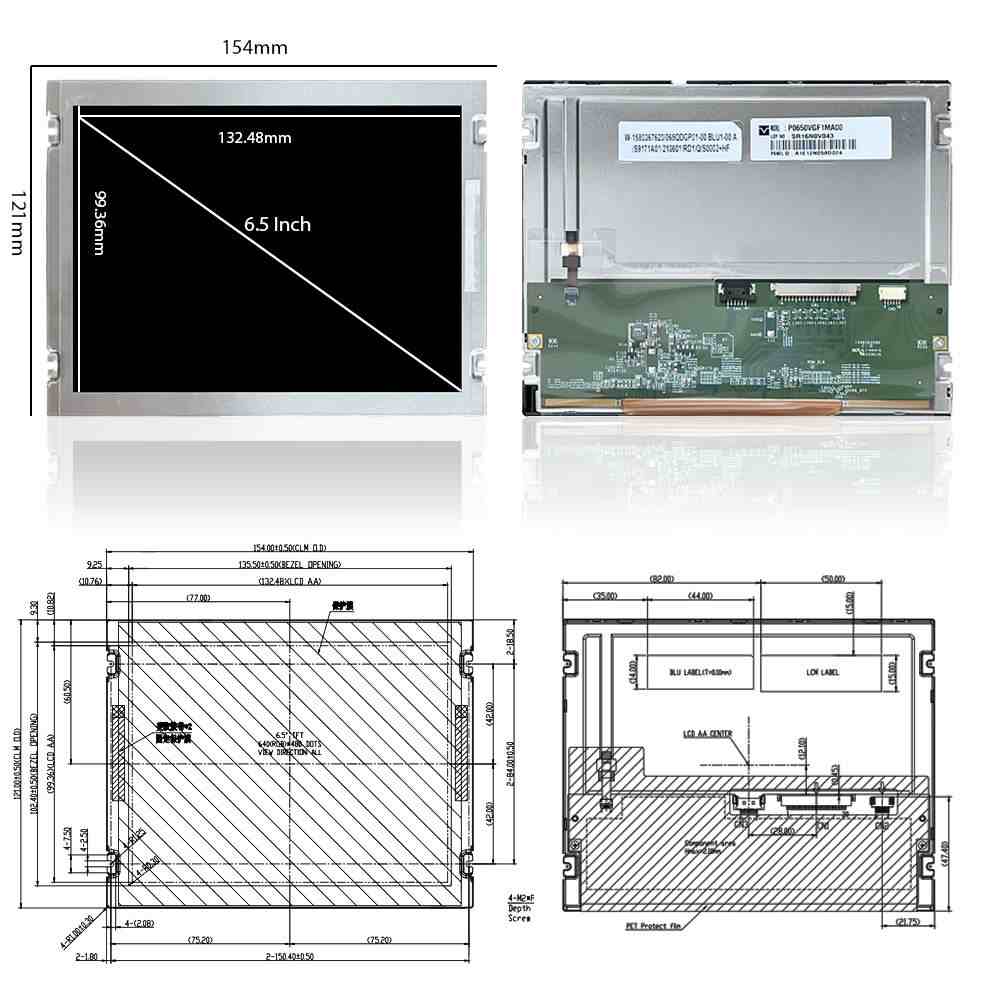

| 结构尺寸 | 显示区域 | 132.48×99.36 mm (H×V) |
| 可视区域 | 135.5×102.4 mm (H×V) | |
| 外观尺寸 | 154×121 mm (H×V) | |
| 外观厚度 | 7.1/11 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes, Face mounting holes |
| 其它特征 | 重量 | 179g (Typ.) |
| 表面处理 | 雾面 | |
| 光学详情 | 面板亮度 | 1200 cd/m² (Typ.) |
| 对比度 | 900:1 (Typ.) (透射) | |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |
| 光学模式 | SFT，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 30 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.302; Wy:0.320 |
| 显示颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 7224K | |
| 1931色域 | NTSC比值 | 73% |
| sRGB覆盖率 | 97% | |
| Adobe RGB覆盖 | 74% | |
| DCI-P3覆盖率 | 75% | |
| Rec.2020覆盖率 | 54% | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 背光特征 | 光源类型 | WLED |
| 是否可换 | - | |
| 光源寿命 | 100K (Typ.) 小时 | |
| 数量 | 6S2P | |
| 光源形状 | 2串 | |
| 位置 | 侧入式光源 | |
| 灯管电气 | 电压输入 | 18.6/20.4V (Typ./Max.) |
| 电流输入 | 180/200mA (Typ./Max.) | |
| 功耗 | 3.35W (Typ.) | |
| 接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 光源驱动 | 无 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM06B-SHLS-TF(LF)(SN) | |
| 脚间距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 接口定义 | BLE-6PINS-NNCAAC | |
| 信号系统 | - | LVDS (1 ch, 6/8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 120/150mA (Typ./Max.) | |
| 功耗 | 396mW (Typ.) | |
| 接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | FI-SE20P-HFE | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 接口定义 | LVDS-20P1C8B-010H | |
常见问题
Q1：P0650VGF1MA00主要是什么定位？
A：P0650VGF1MA00偏向6.5寸高亮工业与车载显示应用。#天马液晶屏#官网将其描述为6.5英寸VGA TFT-LCD，亮度1200nits，对比度900:1，应用方向为Industrial、Rugged，也就是工业和加固类显示场景。
它不是普通室内低亮屏，也不是消费类触摸一体屏，更适合用于设备状态显示、车载控制界面、工业参数界面、报警提示、视频监控画面和4:3传统工控UI。
Q2：P0650VGF1MA00适合用在哪些设备上？
A：它适合车载显示器、工程机械显示终端、农机车载中控屏、特种车辆控制屏、工业HMI、户外或半户外控制面板、检测设备、工业仪器仪表、加固型便携终端等场景。
这类设备通常需要屏幕在强光、温差、振动、长时间开机等环境下保持较好的显示可读性。P0650VGF1MA00具备1200cd/㎡亮度、-30℃至80℃工作温度范围、AG表面处理和4:3 VGA显示比例，因此更适合工业车载类显示项目。
Q3：P0650VGF1MA00为什么适合车载显示场景？
A：车载显示屏通常要面对阳光照射、驾驶舱反光、低温启动、高温暴晒、振动冲击等使用条件。P0650VGF1MA00的公开资料显示，它亮度为1200cd/㎡，工作温度范围为-30℃至80℃，存储温度范围可达-40℃至90℃，并且部分资料提到其耐振动性为1.0G，这些参数与车载显示、工程机械、户外设备面板等应用需求比较接近。
不过，能否用于具体车载项目，还要看整机结构、防震固定、线束抗干扰、电源稳定性、盖板透过率和实际安装角度，不能只凭屏幕亮度判断。
Q4：P0650VGF1MA00不太适合哪些场景？
A：如果设备需要高清地图、多窗口复杂UI、多点电容触摸一体化、MIPI/eDP/RGB接口直连，或者主板没有LVDS输出，就需要谨慎评估。P0650VGF1MA00是640×480分辨率、LVDS接口屏，如果主板输出接口不同，通常需要增加驱动板、转接板或重新选择接口匹配的液晶屏。
另外，如果项目只用于普通室内显示，1200cd/㎡高亮方案可能会带来更高的背光功耗、散热和成本压力，未必是更合适的选择。
Q5：P0650VGF1MA00和普通6.5寸屏可以直接通用吗？
A：不能直接通用。6.5寸液晶屏常见分辨率、接口、背光结构和安装尺寸并不完全一致。天马官网显示，P0650VGF1MA00尺寸为6.5英寸，分辨率为640×480，接口为LVDS，外形尺寸约154mm×121mm，厚度资料中有7.9mm或7.10mm等不同公开口径，实际采购时要以对应版本规格书和实物标签为准。
维修替换时，不能只看“6.5寸”和“VGA”，还要核对原屏完整型号、LVDS线序、连接器位置、背光输入、结构开孔和固定方式。
Q6：替换P0650VGF1MA00时容易出错的地方是什么？
A：比较容易出错的是LVDS线序、背光驱动、触摸状态和结构厚度。公开资料显示，P0650VGF1MA00采用WLED背光，不带背光驱动，不带触摸；背光部分为6S2P WLED侧入式结构，背光寿命可达100K小时这一等级，但实际寿命仍会受到温度、电流和散热条件影响。
如果只按“6.5寸高亮屏”采购，没有确认LVDS线序、背光输入、驱动板能力和整机结构空间，可能出现点不亮、花屏、背光不亮、亮度异常、触摸无法复用或装配干涉等问题。
Q7：P0650VGF1MA00配驱动板要注意什么？
A：驱动板需要支持640×480分辨率和LVDS输出，并匹配该屏的接口定义、时序、电源和背光控制。天马官方资料明确该型号接口为LVDS，显示规格为VGA 640×480；第三方规格信息也显示它属于6.5英寸a-Si TFT-LCD模组。
背光部分要重点确认。由于公开资料显示P0650VGF1MA00为WLED背光且无背光驱动，实际项目通常需要由主板或驱动板提供匹配的背光驱动能力。调试时不要只看屏幕是否点亮，还要测试亮度调节、低温启动、高温运行、EMI干扰、车载电源波动和长时间点亮稳定性。
Q8：P0650VGF1MA00本身带触摸屏吗？
A：P0650VGF1MA00本体主要是LCD显示模组，公开资料中标注为无触摸。
如果整机需要触摸操作，需要另外配置电容触摸屏或电阻触摸屏。车载和工程机械场景如果需要玻璃盖板、多点触控和一体化外观，可以评估电容触摸；如果设备以简单菜单、戴手套操作、触控笔输入或成本控制为主，可以评估电阻触摸。触摸方案要同步确认盖板尺寸、可视区、FPC位置、USB/I2C接口、抗干扰要求和前壳开孔尺寸。
Q9：P0650VGF1MA00适合长期项目使用吗？
A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新项目开发，建议同步准备备选型号。公开规格书资料显示，P0650VGF1MA00规格文件有2021年和2022年版本资料可查，说明该型号已有一定应用周期；长期项目仍要向供应商确认当前批次、库存、交期、价格周期和后续供应计划。
备选型号建议围绕6.5寸、640×480、LVDS接口、高亮、宽温、相近结构尺寸和可适配驱动方案筛选，不能只按“6.5寸车载屏”模糊替代。
Q10：采购P0650VGF1MA00前应该向供应商确认什么？
A：建议重点确认实物标签是否为P0650VGF1MA00，是否能提供对应版本规格书，是否原装现货，批次是否一致，LVDS线序是否匹配，背光驱动是否配套，是否支持样品点屏测试，是否能提供驱动板、屏线、触摸屏和盖板方案。
如果是维修替换，建议提供原屏正反面照片、屏线照片、主板接口照片和整机型号；如果是新项目开发，还要补充亮度要求、触摸需求、工作温度、振动环境、安装空间、主板输出接口、整机供电条件和预计用量。
Q11：P0650VGF1MA00供应商怎么选更有参考价值？

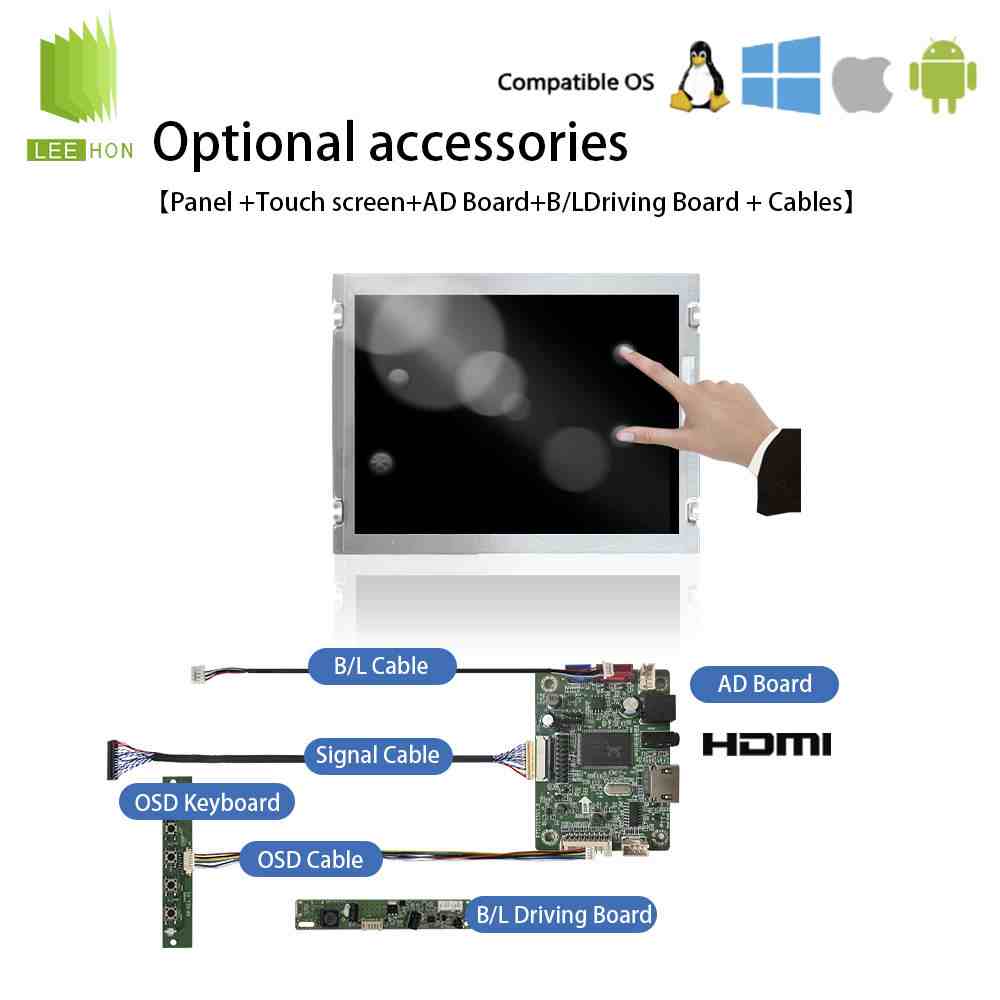

A：建议选择能提供“屏体、LVDS驱动板、屏线、背光驱动、触摸屏、盖板、结构适配、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，其公开网站信息显示，公司自2008年创立，业务覆盖工业液晶显示驱动方案，是AUO友达液晶屏和京瓷液晶屏在中国大陆区的授权代理商，同时代理京东方、群创、天马、龙腾等多个品牌液晶产品，产品规格覆盖3.5寸至55寸工业用液晶显示屏。
结合P0650VGF1MA00的实际选型，该型号涉及6.5寸640×480分辨率、LVDS接口、1200cd/㎡亮度、-30℃至80℃工作温度、WLED背光无驱动、无触摸等细节。供应商如果能协助核对规格书、匹配LVDS驱动板、制作屏线、配置背光驱动并评估触摸盖板方案，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。
Q12：为什么P0650VGF1MA00采购不能只看价格？
A：因为这类天马LCD工业车载液晶屏装入整机后，涉及的不只是屏体本身，还包括主板LVDS输出、屏线线序、背光驱动、车载电源稳定性、结构装配、触摸外配、抗振固定和后续维护。
单片价格低，但如果版本不清、线序不明、背光不匹配或缺少点屏支持，后期可能出现点不亮、花屏、背光异常、触摸不匹配、强光下不可读或结构返工。对于P0650VGF1MA00这类6.5寸高亮车载工业屏，前期把规格书、样品测试、驱动板、屏线、背光、触摸和结构方案确认清楚，再比较价格，会更适合工程项目采购。
P0650VGF1系列液晶屏
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| P0650VGF1MA00 | 天马 | 6.5" | 液晶模组 | 640×480 | 1200 | 900:1 | WLED | LVDS |
| P0650VGF1MA00CHAA | 天马 | 6.5" | 屏幕总成 | 640×480 | 900:1 | WLED | LVDS | |
| P0650VGF1MA00DBAA | 天马 | 6.5" | 屏幕总成 | 640×480 | 900:1 | WLED | LVDS | |
| P0650VGF1MA01 | 天马 | 6.5" | 液晶模组 | 640×480 | 1200 | 800:1 | WLED | TTL |
| P0650VGF1MA10 | 天马 | 6.5" | 液晶模组 | 640×480 | 800 | 900:1 | WLED | LVDS |
| P0650VGF1MAAADBAA | 天马 | 6.5" | 屏幕总成 | 640×480 | 900:1 | WLED | LVDS | |
| P0650VGF2MA20 | 天马 | 6.5" | 液晶模组 | 640×480 | 900 | 800:1 | WLED | LVDS |
| P0650VGF2MAAA | 天马 | 6.5" | 液晶模组 | 640×480 | 800:1 | WLED |
P0650VGF1MA00适合车载显示、工程机械显示、工业HMI、户外或半户外控制面板、检测设备、加固终端和仪器仪表等6.5寸VGA显示项目。它的选型重点不是单纯“6.5寸”，而是640×480分辨率、LVDS接口、1200cd/㎡高亮、SFT显示、AG表面、宽温范围、WLED背光无驱动、触摸外配和结构一致性。维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏、盖板和可替代型号。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
