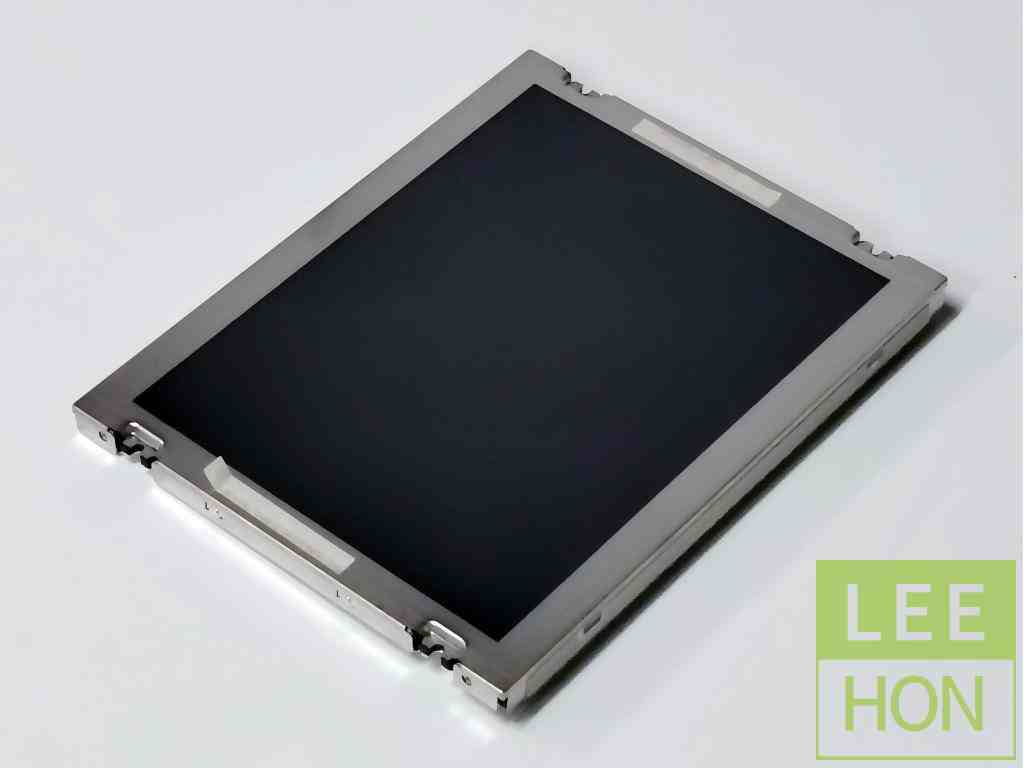

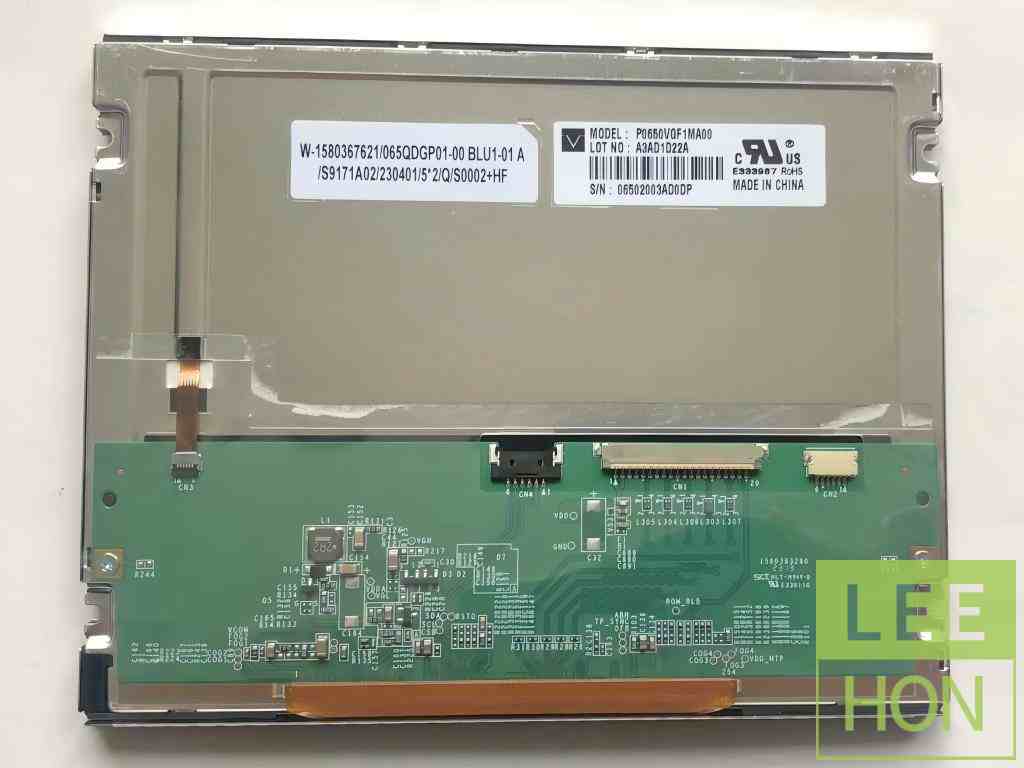

| 天马6.5寸LCD工业液晶模组P0650VGF1MA00 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 天马 |
| 面板型号 | P0650VGF1MA00 | |
| 面板尺寸 | 6.5英寸 | |
| 面板应用 | 工业，车载显示、高亮 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | TM065QDGP02-00 | |
| 工作环境 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -40 ~ 90 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.0G (9.8 m/s²) | |
| 典型特征 | - | 宽温，超高亮度，白光LED背光，寿命大于10万小时，180度翻转显示，6/8位灰阶可选，表面雾面 |
| 像素特征 | 像素数量 | 640(RGB)×480, VGA |
| 点间距 | 0.069×0.207 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.207×0.207 mm (H×V) [122PPI] | |

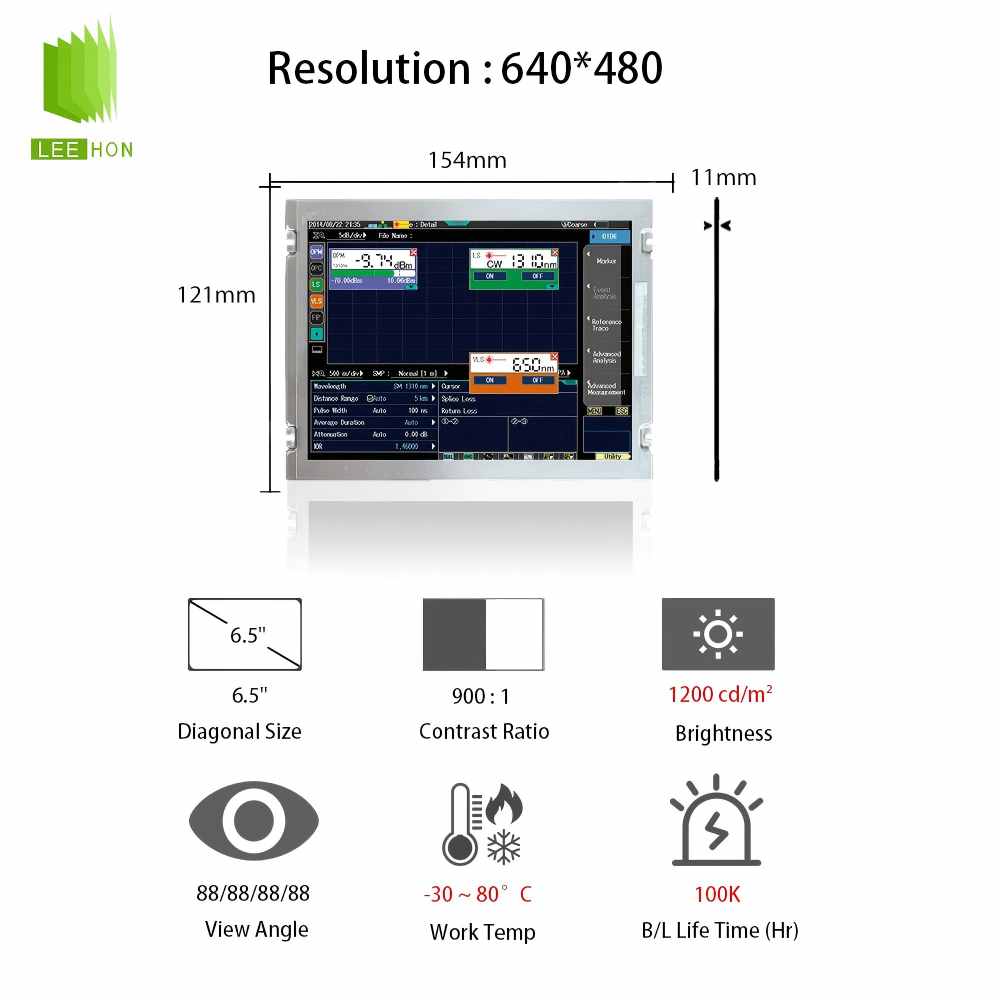

| 结构尺寸 | 显示区域 | 132.48×99.36 mm (H×V) |
| 可视区域 | 135.5×102.4 mm (H×V) | |
| 外观尺寸 | 154×121 mm (H×V) | |
| 外观厚度 | 7.1/11 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观形状 | - | |
| 安装孔位 | - | Side mounting holes, Face mounting holes |
| 其它特征 | 重量 | 179g (Typ.) |
| 表面处理 | 雾面 | |
| - | - | |
| 光学详情-基本信息 | 面板亮度 | 1200 cd/m² (Typ.) |
| 对比度 | 900:1 (Typ.) (透射) | |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |
| 光学模式 | SFT，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 30 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 | 白色色度 | Wx:0.302; Wy:0.320 |
| 显示颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 7224K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.97 | |
| Adobe RGB覆盖率 | 0.74 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 背光特征 | 灯管类型 | WLED |
| 是否可换 | - | |
| 灯管寿命 | 100K (Typ.) 小时 | |
| 数量 | 6S2P | |
| 灯管形状 | 2串 | |
| 位置 | 侧入式光源 | |
| 灯管电气 | 电压输入 | 18.6/20.4V (Typ./Max.) |
| 电流输入 | 180/200mA (Typ./Max.) | |
| 功耗 | 3.35W (Typ.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 无 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM06B-SHLS-TF(LF)(SN) | |
| 脚间距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 接口定义 | BLE-6PINS-NNCAAC | |
| 信号系统 | LVDS | 1 ch, 6/8-bit |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 120/150mA (Typ./Max.) | |
| 功耗 | 396mW (Typ.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| - | - | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | FI-SE20P-HFE | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 接口定义 | LVDS-20P1C8B-010H | |
常见问题
Q1：P0650VGF1MA00液晶屏适合什么设备？不适合什么场景？
A：P0650VGF1MA00液晶屏更适合 工控设备、人机界面、仪器仪表、车载终端、户外可视要求较高的嵌入式设备 。目前能确认的是，它是 6.5 英寸、640×480、单通道 LVDS、宽温型号 ，公开资料同时显示其典型亮度为 1200 cd/m² ，整体定位偏工业高亮显示。
P0650VGF1MA00液晶屏 不太适合的场景主要有两类：一类是 主板不支持 LVDS 屏接口 的方案；另一类是 对分辨率要求更高、需要显示更复杂界面的设备 ，因为这块屏确认是 VGA 级 640×480 。
Q2：选型时先核对哪 3–5 个关键参数？
A：这块屏优先核对下面 5 项：
- 尺寸 ：6.5 英寸。
- 分辨率 ：640×480。
- 接口 ： Single LVDS ，公开资料显示为 20pin 。
- 供电 ：逻辑电压 3.3V 。
- 结构尺寸 ： 154.0 × 121.0 × 7.1 mm ，有效显示区 132.48 × 99.36 mm 。
这些参数决定你主板、线束和结构是否能直接匹配。
Q3：替代时最容易出错的点是什么？
A：替代时最容易出错的，不是“6.5 寸”这件事，而是 接口、位宽模式和背光侧定义 。
P0650VGF1MA00液晶屏已能确认支持 LVDS 6bit/8bit 模式切换 ，并且面板侧有 Mode 脚位；如果替代屏虽然同尺寸同分辨率，但 LVDS 位宽、脚位定义或方向控制逻辑不同，就很容易出现 点不亮、花屏、颜色异常 。
另一个高频错误是忽略背光部分。这块屏的官方规格书写明背光为 12 LEDs（6 串 2 并） ，典型条件约 18.6V / 180mA ；如果替代型号的背光串并方式或驱动条件不一样，原来的背光电源方案通常不能直接照搬。

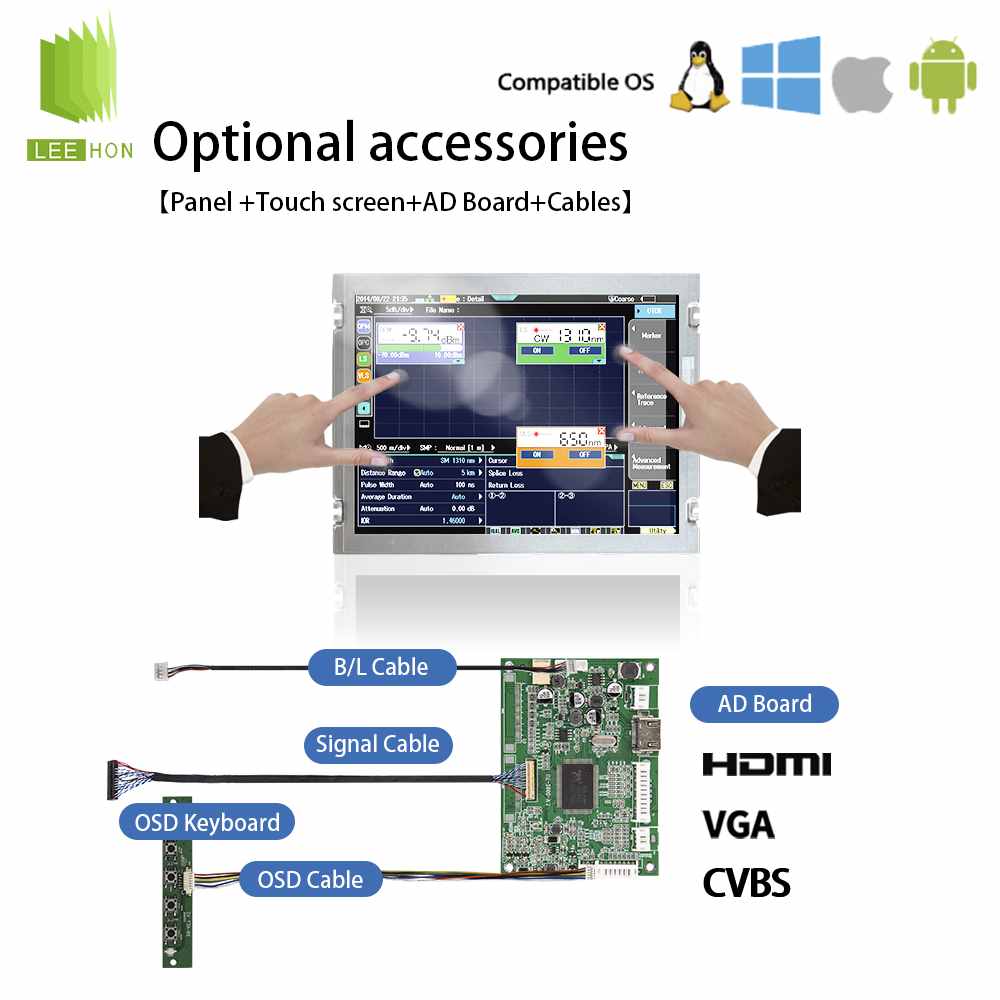

Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出 640×480 的单通道 LVDS ，并且能匹配P0650VGF1MA00液晶屏的位宽模式和时序。规格书里给出的典型帧率是 60Hz ，时钟范围约 19.7–47.2 MHz ，这部分不对，点亮后也可能不稳定。
再说线束：这块屏的显示端匹配连接器为 FI-S20S ，背光端匹配连接器为 SHLP-06V-S-B 。所以不能只看“能不能插上”，还要核对 pin 定义、Mode 脚、扫描方向脚、背光端子 是否一致。
如果要配触摸，要把 显示链路 和 触摸链路 分开看。官方规格页明确写的是 Without Touch Screen ，也就是屏本体不带触摸；做项目时，触摸部分要单独核接口和结构堆叠。
Q5：这块屏还有哪些实际使用注意事项？
A：P0650VGF1MA00液晶屏官方资料明确给出： 工作温度 -30℃ 到 +80℃，存储温度 -40℃ 到 +90℃ ，并强调 模块不允许结露 。这意味着它适合宽温工业环境，但整机仍要做好密封、散热和防凝露设计。
另外，上下电时序要守规矩：规格书要求 VCC 稳定后再送信号，信号稳定后至少 200ms 再开背光；关机时先关背光，再关信号，再断电 。这是避免黑屏、闪屏和异常启动的关键点。
