NL6448BC20-30C液晶屏6.5寸LVDS接口显示屏

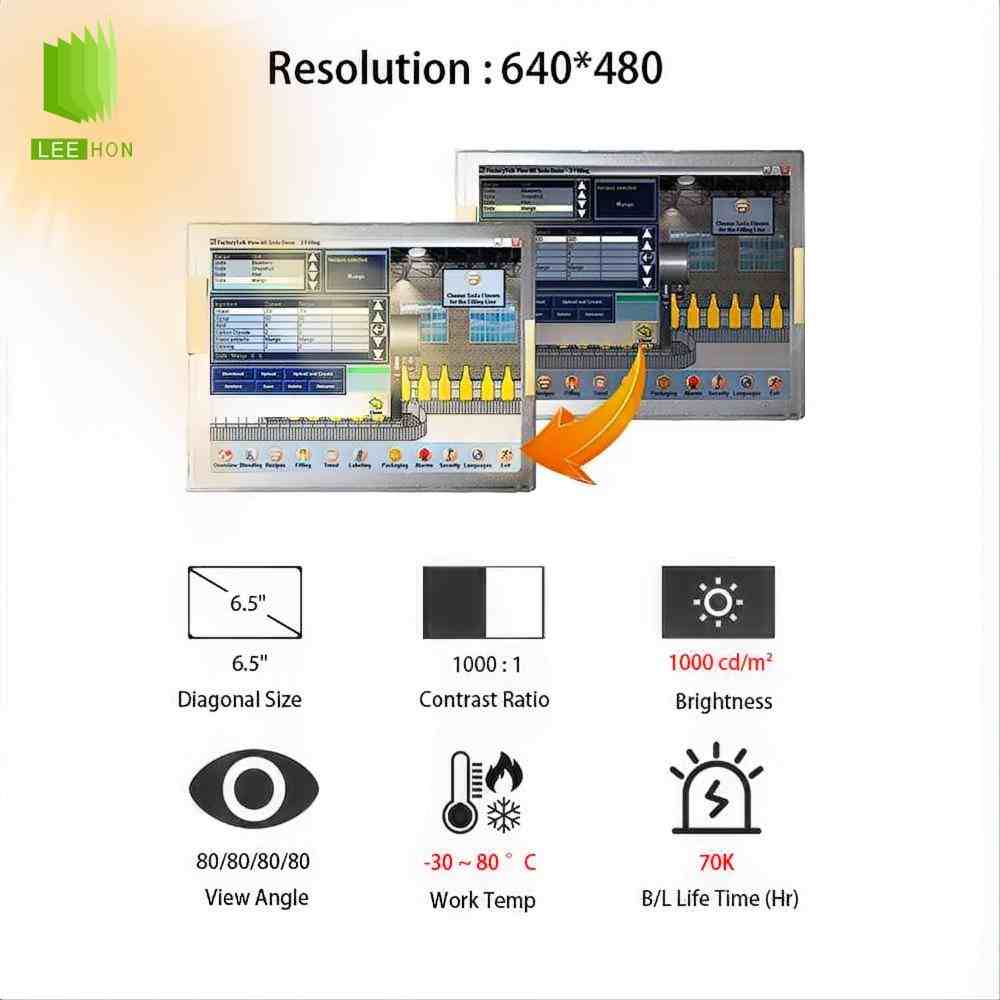

NL6448BC20-30C是一款6.5英寸工业液晶屏，早期资料中常见品牌归属为NEC / NLT系列，后续市场渠道中也能看到以天马Tianma渠道销售的资料。该型号分辨率为640×480，属于VGA规格，显示比例为4:3，接口为LVDS，适合工业控制终端、车载设备、工程机械显示器、户外或半户外控制面板、仪器仪表等应用场景。公开资料显示，该屏典型亮度为1000cd/㎡，典型对比度为800:1，视角为80/80/80/80，工作温度范围为-30℃至80℃，属于高亮、宽温方向的6.5寸工业显示方案。

这款屏的选型重点不是单纯看“6.5寸、640×480”，而是要核对NL6448BC20-30C完整型号、LVDS接口、20Pin线序、3.3V供电、背光驱动、结构厚度、触摸方案和主板输出能力。维修替换项目应优先确认原屏标签、屏线和接口定义；新项目开发则建议同步评估驱动板、触摸屏、盖板、结构开孔和可替代型号。

NEC液晶模组NL6448BC20-30C信息表
类别	项目	参数
基本信息	面板品牌	NEC
	面板型号	NL6448BC20-30C
	面板类型	a-Si TFT-LCD, 液晶模组
	别名	-
工作环境	RoHS状态	-
	工作温度	-30 ~ 80 °C
	存储温度	-30 ~ 80 °C
	耐振动性	2.0G (19.6 m/s²)
面板应用	-	工业
备注信息	-	T-EVT, ColorXcell
结构概况	面板尺寸	6.5英寸
	重量	155/165g (Typ./Max.)
	表面防护	-
	表面处理	Clear，Hard coating (2H)，抗反射处理
像素特征	像素数量	640(RGB)×480, VGA
	像素布局	RGB垂直条状
	点间距 (mm)	0.069×0.207
	像素间距 (mm)	0.207×0.207 [122PPI]

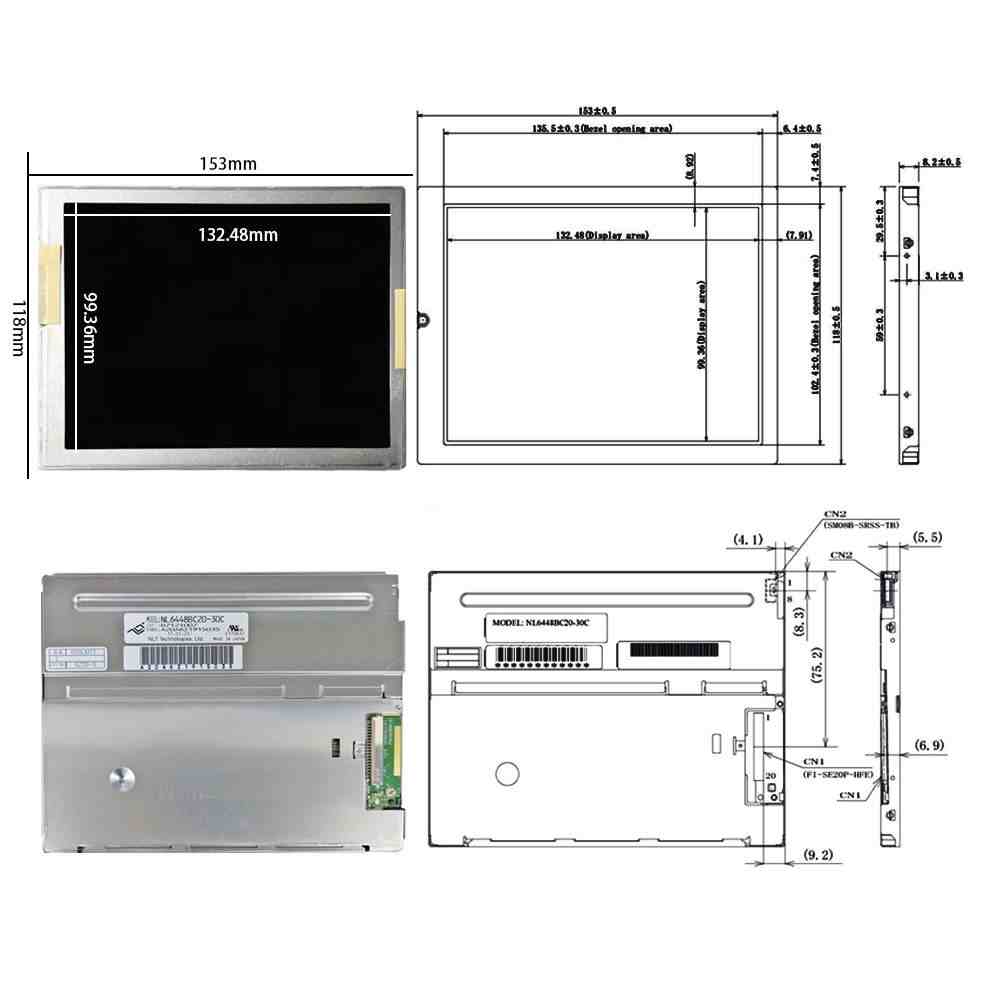

结构尺寸	显示区域 (mm)	132.48(H) × 99.36(V)
	可视区域 (mm)	135.5(H) × 102.4(V)
	外观尺寸 (mm)	153(H) × 118(V)
	外观厚度 (mm)	8.2±0.5 mm
外观特征	物理形状	平面矩形
	风景肖像	风景模式
	宽高比	4:3 (H:V)
	外观样式	-
安装方式	-	Side mounting holes (4-M2) on left, right bezel
光学特征-基本信息	面板亮度	1000 cd/m²(Typ.)
	可视角度 (左/右/上/下)	80/80/80/80 (Typ.)(CR≥10)
	反应时间	3/15 (Typ.)(Tr/Td) ms
	视角方向	6 o'clock
	工作模式	TN，常白显示，透射式
光学特征-对比度	-	800 : 1 (Typ.) (透射)
显示颜色	色温	6485K
	显示颜色	262K/16.7M (6-bit / 6-bit + Hi-FRC)
	白色色度	X:0.313; Y:0.329
1931色域	NTSC比值	40%
	sRGB覆盖率	57%
	Adobe RGB覆盖率	42%
	DCI-P3覆盖率	42%
	Rec.2020覆盖率	30%
1931色域-低蓝光护眼	-	-
白场变动	-	1.25/1.40 (Typ./Max.)(5 points)
显示性能	3D技术	-
	阳光下可视性	是
	反射率	-
翻转扫描	翻转 (180°)	-
工作频率	-	60Hz
功率消耗	-	3.8W (Typ.)
灯管特征	类型	WLED
	位置	侧入式光源(顶部)
	数量	4 strings
	形状	4串
	寿命(小时)	70K (Typ.)
	背光可换性	Replaceable (65LHS15)
WLED电气	电压供应	13.2/15.0/17.0V (Min./Typ./Max.)
	电流供应	50/55mA (Typ./Max.)
	功率消耗	-
接口特征	接口位置	-
	背光驱动	可选
	接口类型	端子
接口详情	品牌	日压端子
	型号	SM08B-SRSS-TB
	脚间距	1.0 mm
	Pin 数量	8 pins
	数量	1 pcs
	脚定义	BLE-8PINS-ACACACAC
驱动电气	电压供应	3.3V (Typ.)
	电流供应	230/340mA (Typ./Max.)
	功率消耗	-
接口特征-信号	接口位置	-
	信号系统	LVDS (1 ch, 6/8-bit)
	接口类型	端子
端子详情	品牌	航空电子
	型号	FI-SE20P-HFE
	脚间距	1.25 mm
	Pin 数量	20 pins
	数量	1 pcs
	脚定义	LVDS-20P1C8B-170A

常见问题

Q1：NL6448BC20-30C主要是什么定位？

A：NL6448BC20-30C偏向6.5寸高亮工业显示应用。公开资料显示，该屏为6.5英寸a-Si TFT-LCD液晶模组，分辨率为640×480，像素排列为RGB Vertical Stripe，显示色彩为262K/16.7M，接口为LVDS 1通道6/8bit，20Pin连接，典型输入电压为3.3V。

它不是普通室内低亮屏，也不是消费类触摸一体屏，更适合工业设备状态显示、车载控制界面、工程机械人机界面、工业参数显示、报警提示和传统4:3 VGA工控UI。

Q2：NL6448BC20-30C适合用在哪些设备上？

A：它适合工业HMI、工程机械显示终端、车载显示器、工业PC、户外或半户外控制面板、检测设备、工业仪器仪表、加固型便携终端、矿山设备显示屏等场景。

这类设备通常需要较好的亮度、温度适应性、抗振稳定性和长期运行能力。公开资料显示，NL6448BC20-30C具备1000cd/㎡典型亮度、-30℃至80℃工作温度、WLED背光、70K小时背光寿命等级，并被标注适用于Industrial、Outdoor High Brightness等方向。

Q3：NL6448BC20-30C为什么适合高亮工业显示？

A：从公开参数看，NL6448BC20-30C典型亮度为1000cd/㎡，典型对比度为800:1，视角为80/80/80/80，表面处理为Clear、Hard coating 2H、Anti-Reflective。相比常规400cd/㎡或500cd/㎡左右的小尺寸工业屏，它更适合光线较复杂的工业设备面板、工程机械显示终端和半户外控制场景。

不过，“高亮”不等于所有户外强光环境都能直接使用。如果设备长期处于阳光直射环境，还要结合盖板透过率、防眩或减反处理、全贴合、背光散热、前框遮光和安装角度一起评估，建议通过样品实测确认最终可读性。

Q4：NL6448BC20-30C不太适合哪些场景？

A：如果设备需要高清地图、多窗口复杂UI、多点电容触摸一体化、MIPI/eDP/RGB接口直连，或者主板没有LVDS输出，就需要谨慎评估。NL6448BC20-30C是640×480分辨率、4:3比例、LVDS接口屏；如果主板输出接口不同，通常需要增加驱动板、转接板或重新选择接口匹配的液晶屏。

另外，如果项目只是普通室内显示，1000cd/㎡高亮方案可能会带来更高的背光功耗、散热和成本压力，未必比常规亮度屏更合适。

Q5：NL6448BC20-30C和普通6.5寸屏可以直接通用吗？

A：不能直接通用。6.5寸液晶屏常见分辨率、接口、背光结构和安装尺寸并不完全一致。公开资料显示，NL6448BC20-30C的显示区域为132.48mm×99.36mm，外形尺寸约153mm×118mm，厚度不同资料中有8.2mm、8.7mm等口径，接口为LVDS 20Pin。

维修替换时，不能只看“6.5寸”和“VGA”，还要核对原屏完整型号、LVDS线序、连接器位置、背光输入、结构开孔和固定方式。尤其是NL6448BC20系列中还有-18D、-08等不同后缀版本，背光、接口和结构可能不同，不能混用判断。

Q6：替换NL6448BC20-30C时容易出错的地方是什么？

A：比较容易出错的是LVDS线序、6/8bit模式、背光驱动、触摸状态和结构厚度。公开资料显示，该屏为LVDS 1ch 6/8bit接口，20Pin连接，WLED背光，部分资料标注为Without Driver或Backlight Driver Optional。

如果只按“6.5寸高亮屏”采购，没有确认LVDS线序、背光输入、驱动板能力和整机结构空间，可能出现点不亮、花屏、背光不亮、亮度异常、触摸无法复用或装配干涉等问题。

Q7：NL6448BC20-30C配驱动板要注意什么？

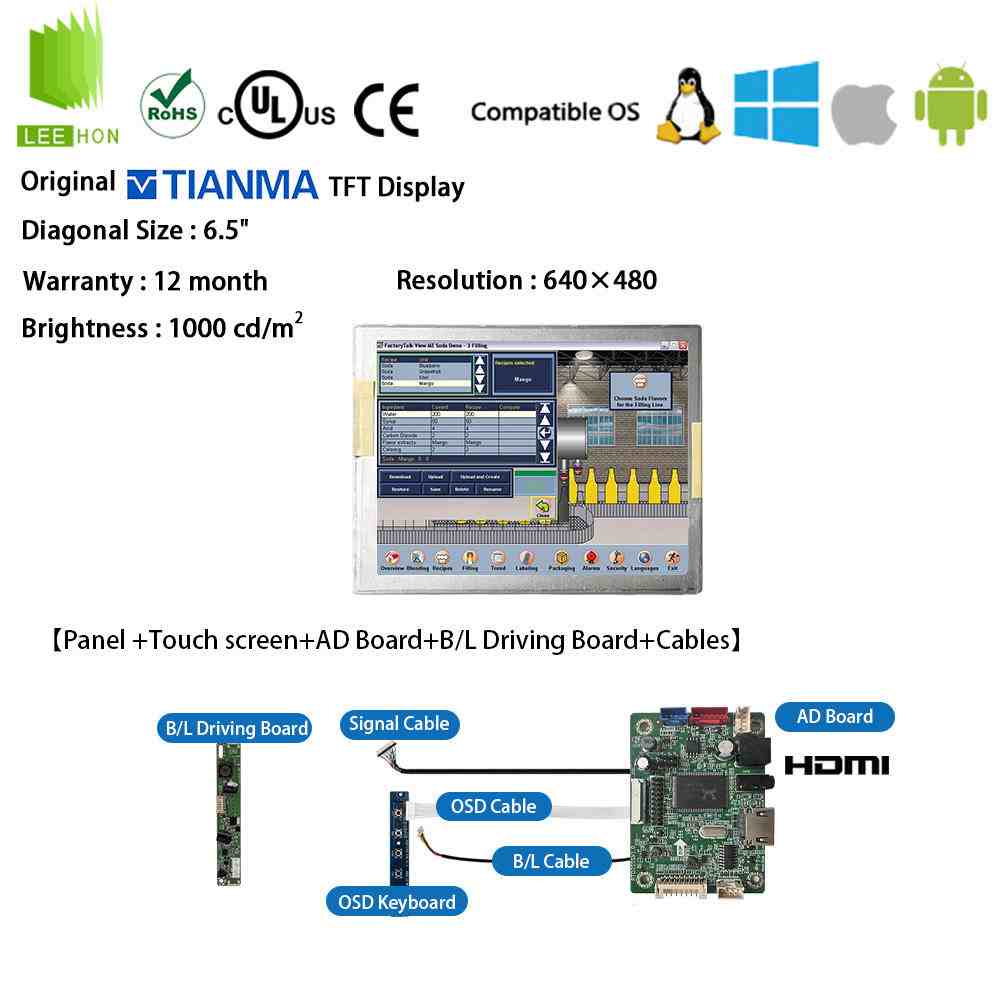

A：驱动板需要支持640×480分辨率和LVDS输出，并匹配该屏的20Pin接口定义、6/8bit色深、3.3V屏体供电和背光控制。公开资料显示，该型号帧率为60Hz，输入电压为3.3V，功耗典型值约3.8W。

调试时不要只看屏幕是否点亮，还要测试亮度调节、低温启动、高温运行、EMI干扰、电源波动、休眠唤醒和长时间点亮稳定性。车载或工程机械项目还应关注线束固定、接插件可靠性和电源浪涌保护。

Q8：NL6448BC20-30C本身带触摸屏吗？

A：NL6448BC20-30C本体主要是LCD显示模组，公开资料中多处标注为without touch screen，也就是不默认带触摸屏。

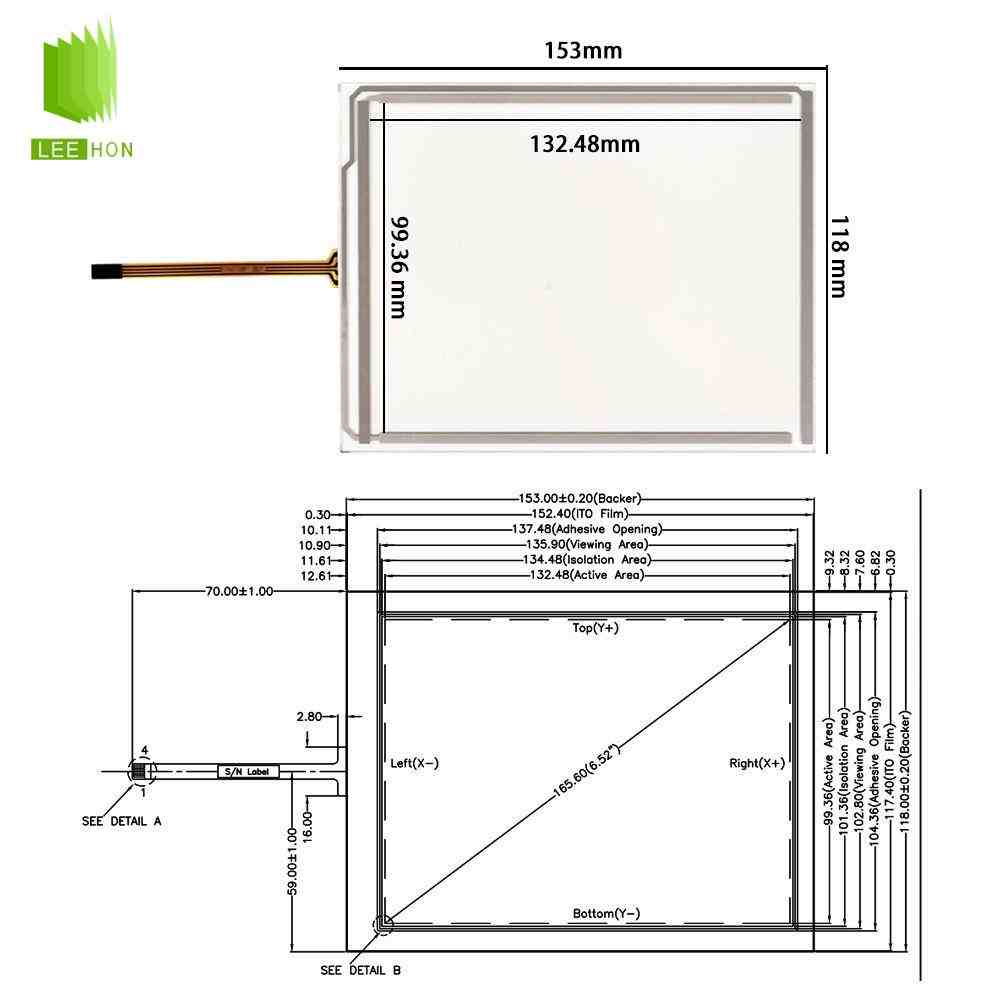

如果整机需要触摸操作，需要另外配置电容触摸屏或电阻触摸屏。工业和工程机械场景如果需要玻璃盖板、多点触控和一体化外观，可以评估电容触摸；如果设备以简单菜单、戴手套操作、触控笔输入或成本控制为主，可以评估电阻触摸。触摸方案要同步确认盖板尺寸、可视区、FPC位置、USB/I2C接口、抗干扰要求和前壳开孔尺寸。

Q9：NL6448BC20-30C适合长期项目使用吗？

A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新项目开发，建议同步准备备选型号。公开资料中NL6448BC20-30C可见In Production、库存和分销信息，但该系列已有较长应用周期，长期项目仍需要向供应商确认当前批次、库存、交期、价格周期和后续供应计划。

备选型号建议围绕6.5寸、640×480、LVDS接口、高亮、宽温、相近结构尺寸和可适配驱动方案筛选，不能只按“6.5寸工业屏”模糊替代。

Q10：采购NL6448BC20-30C前应该向供应商确认什么？

A：建议重点确认实物标签是否为NL6448BC20-30C，是否能提供对应版本规格书，是否原装现货，批次是否一致，LVDS 20Pin线序是否匹配，3.3V屏体供电是否一致，背光控制是否配套，是否支持样品点屏测试，是否能提供驱动板、屏线、触摸屏和盖板方案。

如果是维修替换，建议提供原屏正反面照片、屏线照片、主板接口照片和整机型号；如果是新项目开发，还要补充亮度要求、触摸需求、工作温度、振动环境、安装空间、主板输出接口、整机供电条件和预计用量。

Q11：NL6448BC20-30C供应商怎么选更有参考价值？

A：建议选择能提供“屏体、LVDS驱动板、20Pin屏线、背光控制、触摸屏、盖板、结构适配、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，其公开资料显示，公司自2008年创立，是AUO友达液晶屏和京瓷液晶屏在中国大陆区授权代理商，同时代理京东方、群创、天马、龙腾等多个品牌工业液晶产品，产品规格覆盖3.5寸至55寸工业用液晶显示屏，并提供工业液晶显示驱动方案。

结合NL6448BC20-30C的实际选型，该型号涉及6.5寸640×480分辨率、LVDS 20Pin接口、1000cd/㎡典型亮度、-30℃至80℃工作温度、WLED背光、不默认带触摸等细节。供应商如果能协助核对规格书、匹配LVDS驱动板、制作屏线、配置触摸盖板并评估替代型号，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。

Q12：为什么NL6448BC20-30C采购不能只看价格？

A：因为这类工业液晶屏装入整机后，涉及的不只是屏体本身，还包括主板LVDS输出、屏线线序、背光控制、工业电源稳定性、结构装配、触摸外配、抗振固定和后续维护。

单片价格低，但如果版本不清、线序不明、背光不匹配或缺少点屏支持，后期可能出现点不亮、花屏、背光异常、触摸不匹配、强光下不可读或结构返工。对于NL6448BC20-30C这类6.5寸高亮工业屏，前期把规格书、样品测试、驱动板、屏线、背光、触摸和结构方案确认清楚，再比较价格，会更适合工程项目采购。

NL6448BC20-30C适合工业HMI、工程机械显示、车载显示、户外或半户外控制面板、检测设备、加固终端和仪器仪表等6.5寸VGA显示项目。它的选型重点不是单纯“6.5寸”，而是640×480分辨率、LVDS 20Pin接口、1000cd/㎡高亮、宽温范围、WLED背光、触摸外配和结构一致性。维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏、盖板和可替代型号。

仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
