| 友达LCD工业液晶屏G185HAN01.104信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 制造商 | - |
| 型号 | G185HAN01.104 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 别名 | - | |
| 应用环境 | RoHS | - |
| 工作温度 | -30 ~ 80 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振性能 | - | |
| 应用产品 | - | - |
| 典型特征 | - | - |
| 对角尺寸 | 对角尺寸 | 18.5" |

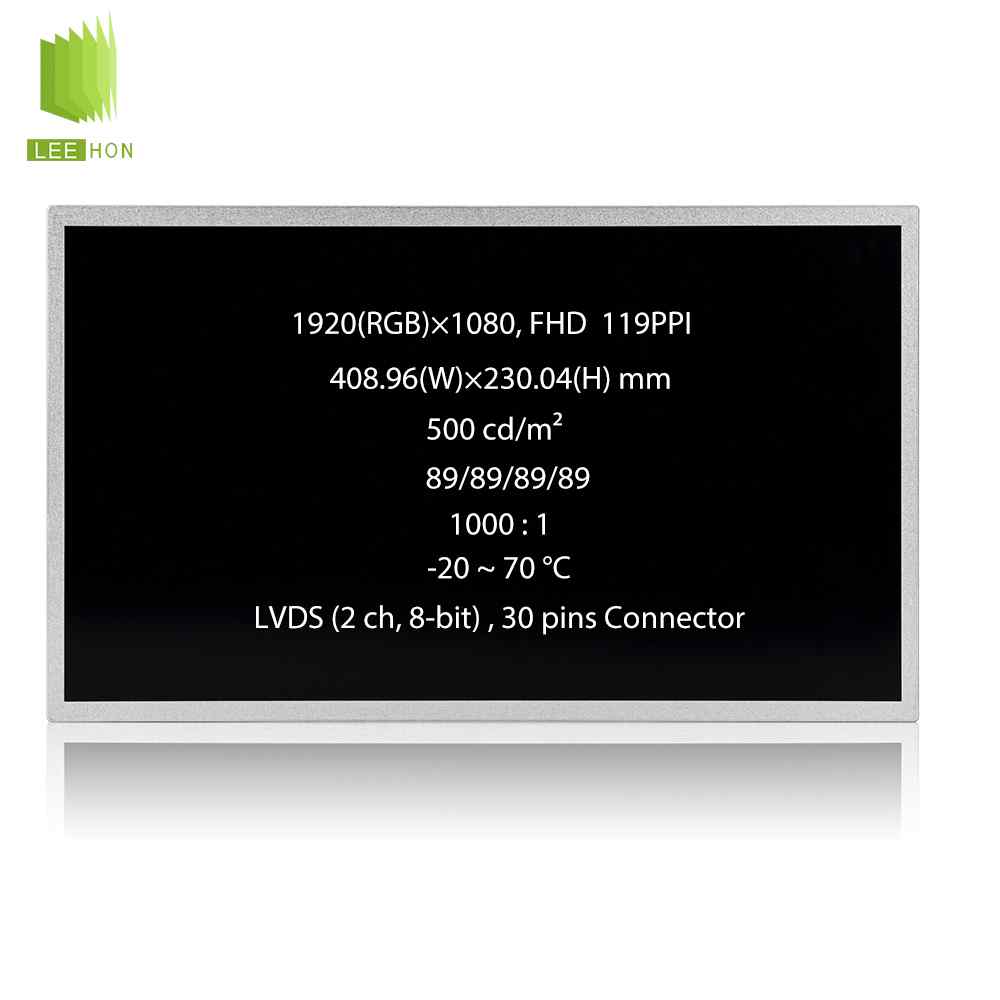

| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.071×0.213 mm | |
| 像素间距(H×V) | 0.213×0.213 mm [119PPI] | |

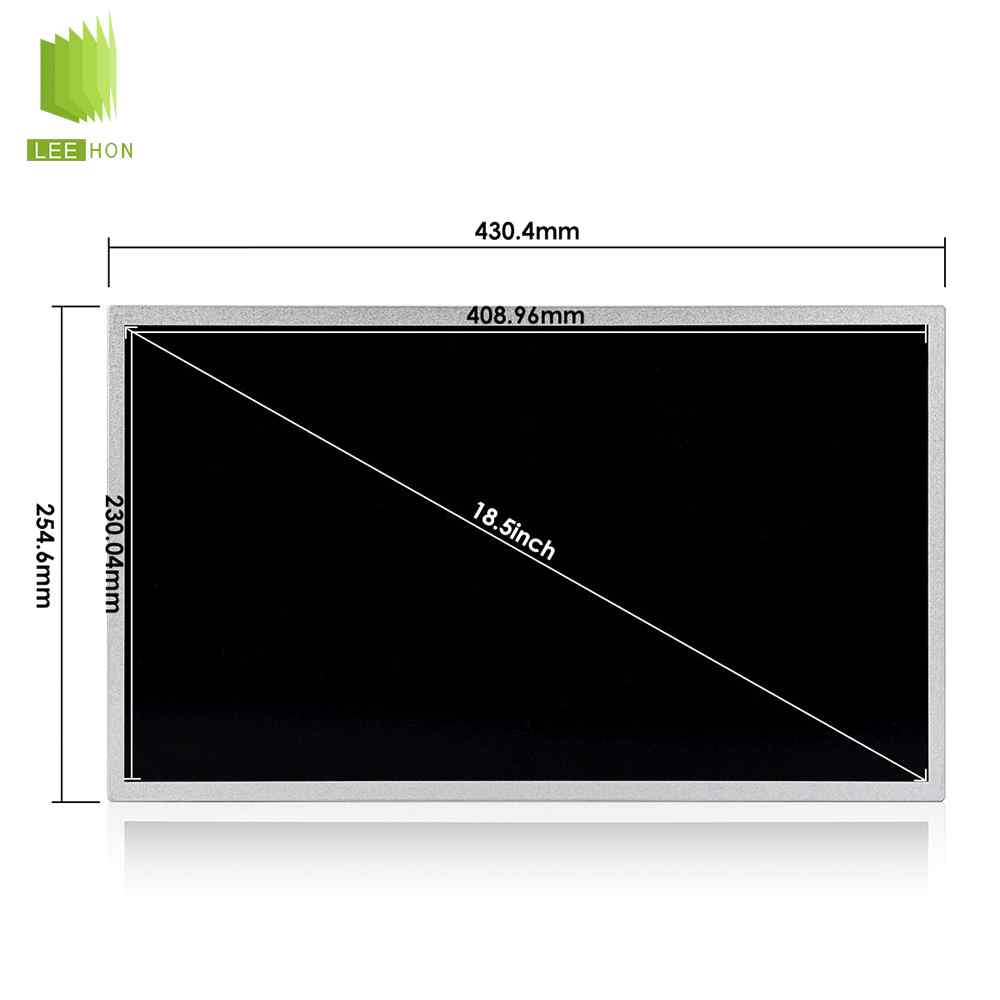

| 结构尺寸 | 显示区域(H×V) | 408.96×230.04 mm |
| 开口区域(H×V) | 412.56×233.64 mm | |
| 外观尺寸(H×V) | 430.4×254.6 mm | |
| 外观厚度 | 12.0±0.5 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 0.672916667 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 其它参数 | 重量 | 1.20Kgs (Typ.) |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 安装孔位 | 安装孔位 | Side mounting holes (4-M3) on left, right bezel |
| 光学特征-基本信息 | 显示亮度 | 500 cd/m² (Typ.) |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 推荐视角 | 全视角 | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学特征-响应时间 | 响应时间 | 10/10 (Typ.)(Tr/Td) (ms) |
| 色彩性能 | 色温 | 7502K |
| 支持颜色 | 16.7M (8-bit) | |
| 白色坐标 | Wx:0.299; Wy:0.315 | |
| 1931色域 | NTSC比值 | 0.72 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.75 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 亮度均匀性 | 亮度均匀性 | 1.18/1.25 (Typ./Max.)(9 points) |
| 帧频率 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | No |
| 功率总耗 | 功率总耗 | 28.15W (Max.) |
| 光源特征-光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源(底部) | |
| 寿命(小时) | 50K (Min.) | |
| 数量 | - | |
| 形状 | - | |
| 是否可换 | No | |
| 接口特征 | WLED驱动状态 | 含LED驱动 |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSB24038P5D | |
| 数量 | 1 pcs | |
| 脚数 | 5 pins | |
| 脚间距 | 1.25 mm | |
| 脚定义 | - | |
| WLED驱动电气 | 输入电压 | 12.0±1.2V |
| 输入电流 | 1.56/1.9A (Typ./Max.) | |
| 功率消耗 | 18.72/22.8W (Typ./Max.) | |
| 信号电气 | 输入电压 | 5.0V (Typ.) |
| 输入电流 | 0.89/1.07A (Typ./Max.) | |
| 功率消耗 | 4.45/5.35W (Typ./Max.) | |
| 接口特征-信号 | 信号类型 | LVDS (2 ch, 8-bit) |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情-信号 | 品牌 | 航空电子 |
| 型号 | FI-XB30SSRLA-HF16 | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚间距 | 1.0 mm | |
| 脚定义 | LVDS-30P2C8B-160A | |
| 包装特征 | 包装类型 | 纸箱 |
| 片/包装 | 8 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 520×280×355 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 0.0517 | |
| 备注 | - | |
| 包装特征 | 包装类型 | 卡板 |
| 片/包装 | 256 | |
| 箱数 | 32 | |
| 包装长宽高(mm) | 1150×1070×1552 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 1.9097 | |
| 备注 | - | |
G185HAN01.104友达LCD工业液晶屏常见问题
Q1：G185HAN01.104 适合什么设备？不适合什么场景？
A：
适合：工控一体机/工业电脑（IPC）、医疗设备显示、机床/自动化产线 HMI、嵌入式显示终端、室内或半户外机柜显示（典型亮度约 500 cd/m²、FHD）。
不太适合：
1、强阳光直射的纯户外大屏（若没有高亮+光学贴合+遮阳结构，读数仍可能吃力）；
2、对色彩一致性/专业影像极苛刻的应用（需再看具体色域/校准体系）；
3、结构无法保证散热、且长期高温密闭的场景（大尺寸背光长期高功耗对热管理更敏感）。
Q2：选型时先核对哪 3–5 个关键参数，最快排掉不兼容？
A：建议优先核对这 5 项：
1、尺寸与结构：18.5"，外形约 430.4 × 254.6 × 12 mm（结构孔位/压框空间要匹配）。
2、分辨率：1920×1080（FHD）。
3、接口类型/通道/位宽：常见为 LVDS 双通道 8-bit（驱动板必须匹配）。
4、背光与驱动方式：WLED，且常见信息标注 带 LED Driver（确认你系统侧提供的是“背光使能/调光”还是需要外置恒流）。
5、环境温度范围：不少工业渠道信息给到 -30~80°C 级别（做设备选型/可靠性评估要对齐）。
Q3：替代（找同尺寸/同分辨率替代屏）时最容易出错的点是什么？
A：高频翻车点主要在“看起来差不多，实际不通”：
1、接口混淆：同为 18.5" FHD，有的版本是 LVDS、有的可能是 eDP（仅看分辨率会踩坑），替代时要先锁死“接口类型+通道”。
2、同为 LVDS 但 mapping/通道顺序不同：双通道（A/B 或 Odd/Even）映射不一致会花屏、颜色错乱。
3、背光控制逻辑差异：有的屏带 driver、有的需要外置恒流；PWM 频率/极性不一致会闪烁或亮度不受控。
4、机械厚度/压框受力点不同：装得上但漏光、白斑、暗角，返工成本最高。
Q4：如果要配触摸（电容/电阻），要注意什么？
A：
1、先确认你要的触摸形态：G185HAN01.104 作为面板本体通常是 无触摸，需要外加 PCAP 触摸玻璃或做整机触控套件。
2、接口链路要分清：显示走 LVDS；电容触摸多走 USB/I²C（取决于触摸控制器），别把触摸当成“跟屏一根线解决”。
3、结构堆叠与光学：加触摸后厚度、边框压合、胶框应力要重新算，避免压到面板造成白斑/漏光。
4、抗干扰/静电：工控现场电机、变频器多，触摸更怕 EMI/ESD；接地、屏蔽、走线隔离要提前在整机层面规划。

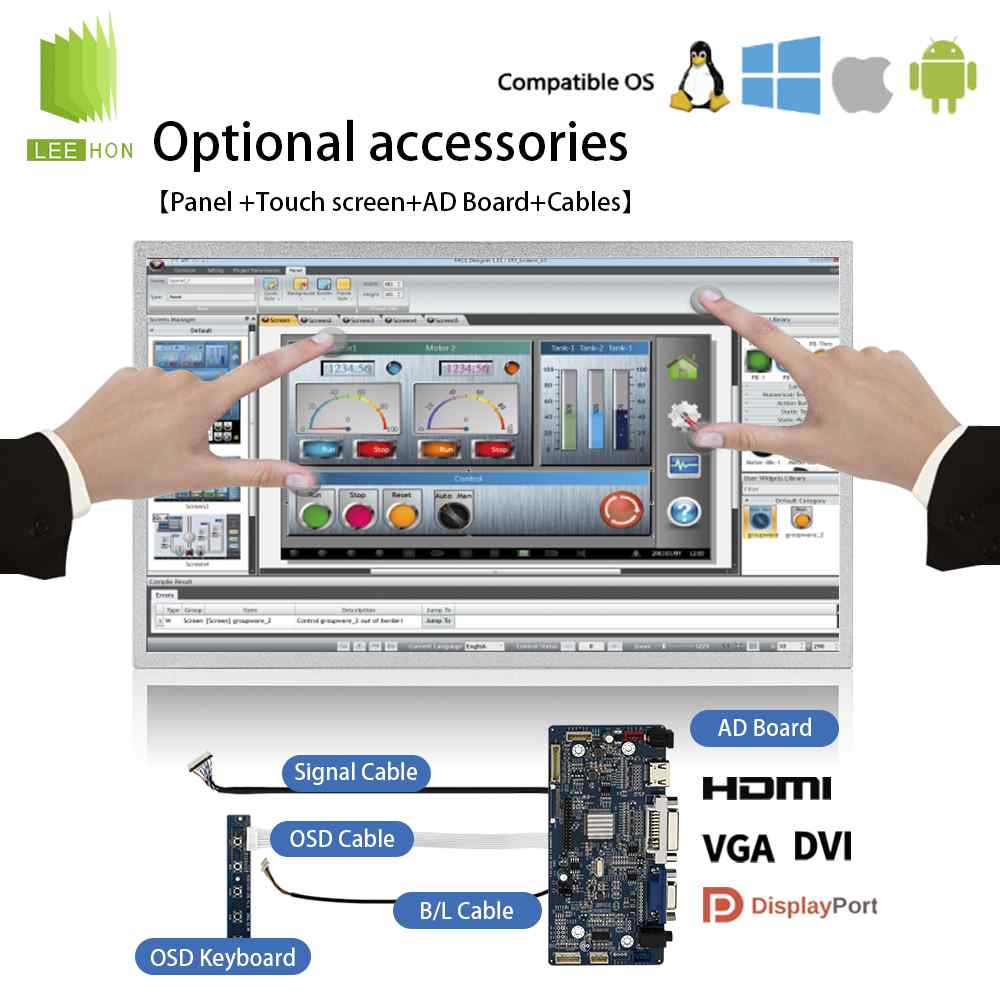

Q5：配驱动板、线束（LVDS线/电源/背光）时要注意什么？
A：
1、驱动板：必须支持 18.5" FHD + LVDS 双通道 8-bit，且时序可匹配（最好可配置 timing，而不是固化）。
2、线束：LVDS 差分对要等长、阻抗控制、线尽量短；远离电源大电流线/电机线，必要时加屏蔽与良好接地，减少闪屏/噪点。
3、背光：确认“带 LED driver”的实现方式与控制脚需求（PWM/EN/调光范围），别把背光当成随便供电的负载。
4、电源：大尺寸屏对纹波/压降更敏感，端子、电源线径、滤波与浪涌保护要留裕量（尤其设备启动瞬间）。
