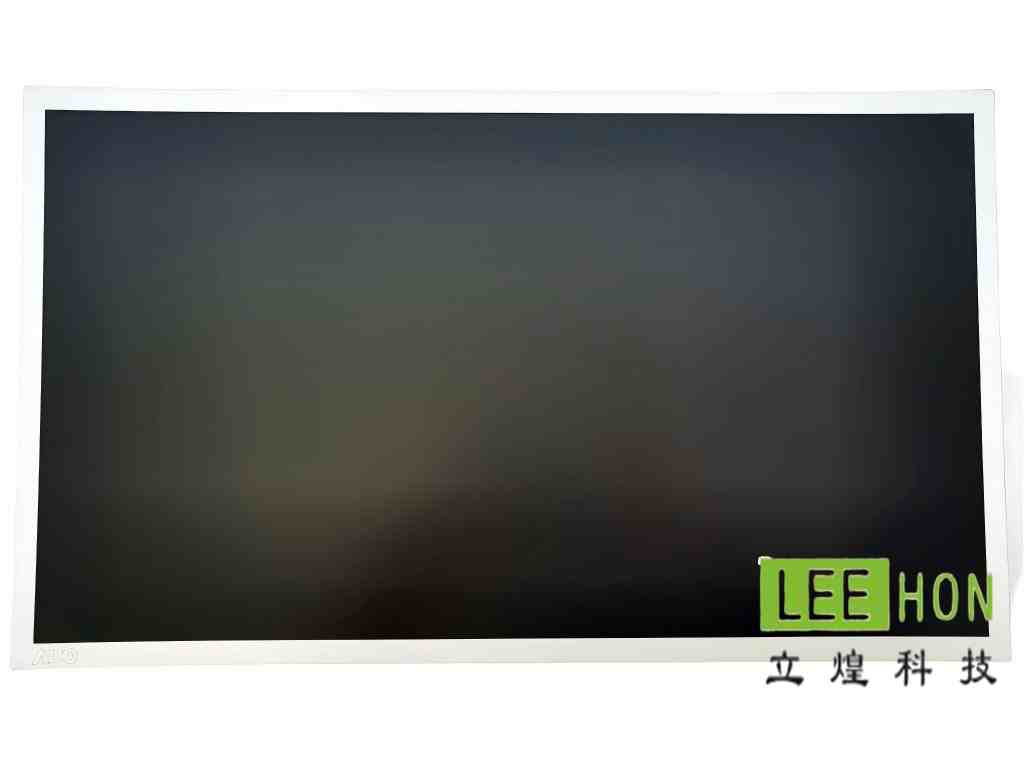

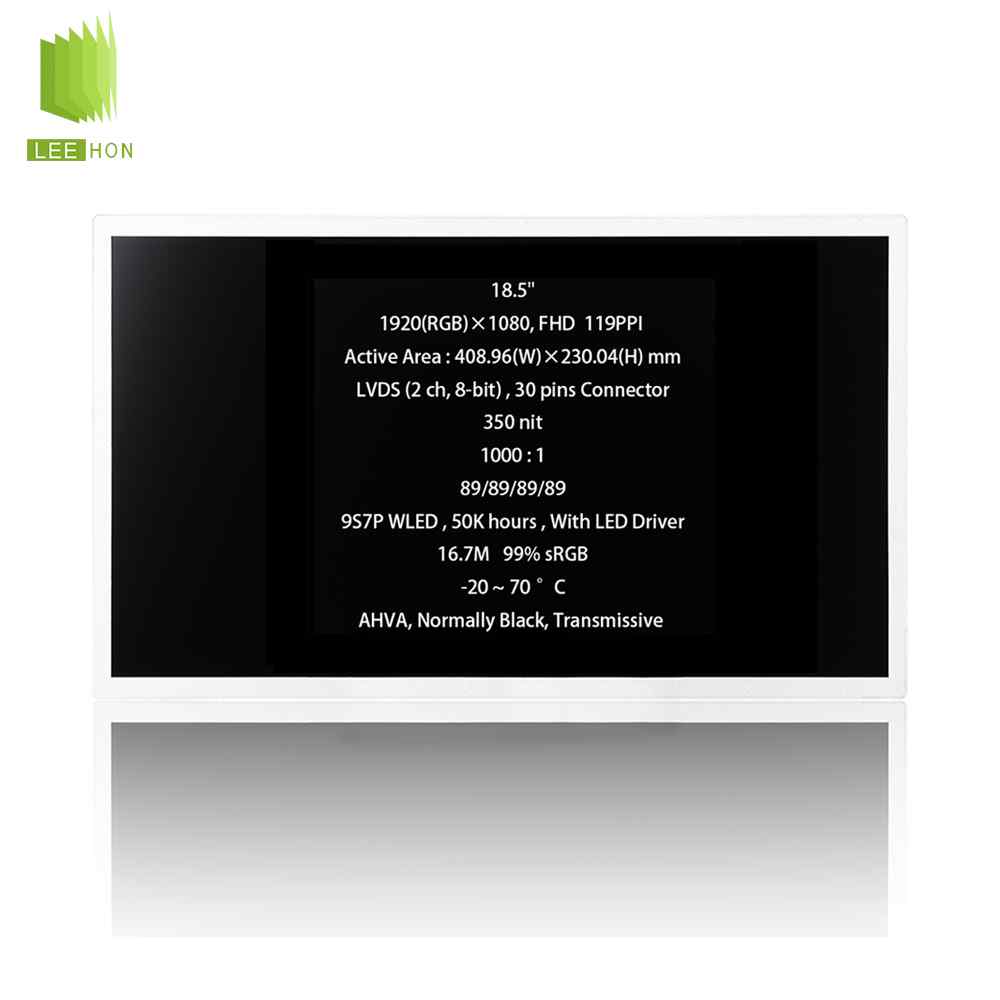

| 友达18.5寸LCD工业液晶模组G185HAN01.0 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G185HAN01.0 | |
| 面板尺寸 | 18.5英寸 | |
| 面板应用 | 工业、医疗 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -20 ~ 70 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | sRGB，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，表面雾面 |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.071×0.213 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.213×0.213 mm (H×V) [119PPI] | |

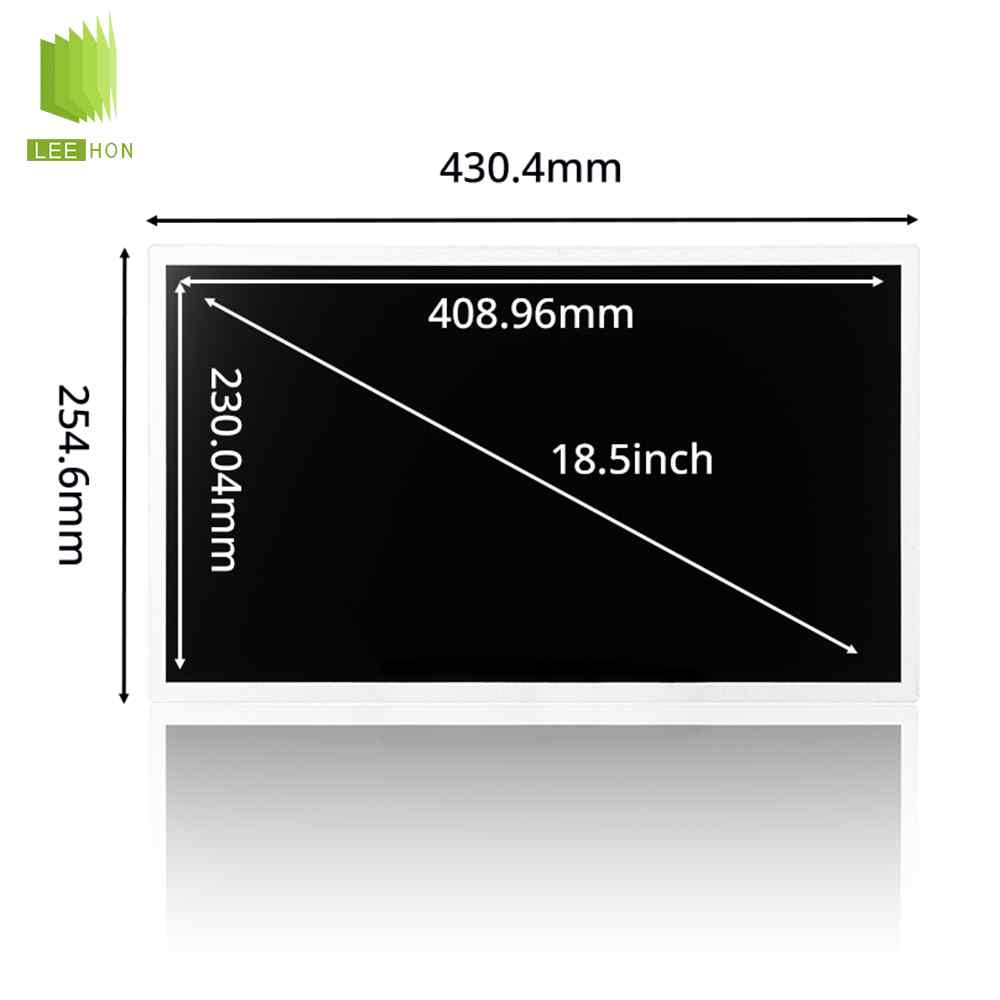

| 结构尺寸 | 显示区域 | 408.96×230.04 mm (H×V) |
| 可视区域 | 410.96×232.04 mm (H×V) | |
| 外观尺寸 | 430.4×254.6 mm (H×V) | |
| 外观厚度 | 12.0±0.5 mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 重量 | 1.20Kgs (Typ.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基本信息 | 面板亮度 | 350 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 10/10 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.299; Wy:0.315 |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 7502K | |
| 亮度变动 | 1.18/1.25 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.76 | |
| DCI-P3覆盖率 | 0.76 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率消耗 | - | 16.5W (Typ.) |
| 背光特征 | 灯管类型 | WLED |
| 灯管形状 | 7串 | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 是否可换 | No | |
| 数量 | 9S7P | |
| 位置 | 侧入式光源 | |
| 灯管电气 | 电压输入 | 28.8/32.4V (Typ./Max.) |
| 电流输入 | 55mA (Typ.) | |
| 功耗 | 12.5W (Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3808K-F05N-12R | |
| 脚间距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 数量 | 1 pcs | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 1.04A (Typ.) | |
| 功耗 | 12.5/13.6W (Typ./Max.) | |
| 信号系统 | - | LVDS (2 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 5.0V (Typ.) |
| 电流输入 | 0.8/1.0A (Typ./Max.) | |
| 功耗 | 4.0/5.5W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | FI-XB30SSRLA-HF16 | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
常见问题
这是一款18.5英寸、1920×1080、350亮度、LVDS30pin、广视角的工业液晶屏，属于标准亮度的FHD大尺寸工控方案，更适合室内设备和一般工业环境。
Q1：这块屏适合什么设备？
更适合工业一体机、医疗辅助显示、检测设备、室内自助终端、设备主操作界面、信息显示终端这类需要18.5寸大尺寸+全高清显示，但不一定要求超高亮的项目。公开资料显示它是18.5寸、1920×1080、350cd/m²、AHVA广视角，因此更偏室内工控和常规环境显示。
Q2：不适合什么场景？
它不太适合强光、半户外、阳光直射的场景，因为这块屏的典型亮度约350cd/m²，和高亮版相比差距比较明显。它也不适合主板只支持eDP的平台，因为公开资料显示G185HAN01.0采用的是LVDS接口。如果项目本身是强光环境，前面你发过的G185HAN01.4那类高亮版本会更接近对应需求。关于G185HAN01.0本身的350nit和LVDS，公开来源是一致的。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。这块屏是18.5寸、1920×1080、16:9，不能只看“18.5寸”，因为大尺寸里也会有别的分辨率方案。再核对接口、针数和供电，公开资料显示它是LVDS(2ch8-bit)30pins；这一步会直接影响驱动板、线束、转接板能不能沿用。然后看亮度、视角和显示模式，它约350nit、1000:1、89/89/89/89、AHVA/NormallyBlack。最后看显示区和外形尺寸，公开资料可见其显示区约409.8×230.4mm，外形约430.4×254.6×12.5mm。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是把G185HAN01.0和你前面发的G185HAN01.004当成完全不同的两块屏。从公开资料看，这两者核心参数非常接近，都是18.5寸FHD、约350nit、LVDS、广视角、带LEDDriver，项目里更需要核对的是具体版本后缀、连接器、厚度和供货批次，而不是只看名字像不像。
第二点，是只看“18.5寸FHD”，不继续核对接口和亮度。同系列里还有更高亮或不同接口的版本，尺寸和分辨率一样，并不代表能直接替。这个系列里公开可见就有350nitLVDS的版本，也有500nit甚至更高亮、不同接口思路的版本。
第三点，是只看“LVDS30pin”就默认线束通用。30pin不代表一定完全兼容，实际项目里最常见的问题还是线序、供电脚、背光脚、连接器方向没核清楚。这里前半段“LVDS30pin”有公开资料支持，后半段“容易踩坑”是基于工业屏替代的常见工程经验。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、边框遮蔽、FPC出口方向。这块屏的显示区和外形尺寸已经固定，不能只按“18.5寸通用”去套。公开资料给出的显示区约409.8×230.4mm，外形约430.4×254.6mm。
配驱动板时，要确认驱动板原生支持1920×1080、LVDS、30pin，不能按eDP屏的方式去配。规格书和参数页都明确这块屏是LVDSinterfacecompatible。
配线束时，要重点核对30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。另一个要点是，这块屏公开资料显示WLED50kHours，WithLEDDriver，所以背光匹配逻辑也要一起确认。前面这些属于公开规格，至于“线束最容易出错”则是工业项目里非常常见的实际问题。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
18.5寸→1920×1080→LVDS30pin→广视角→亮度约350nit→显示区409.8×230.4附近→外形430.4×254.6×12.5附近→带LEDDriver。
这样筛会比只按“18.5寸FHD”找更稳，因为G185HAN01.0的关键点不只是尺寸和分辨率，还包括LVDS接口、350nit亮度、AHVA广视角和带背光驱动这几个组合特征。
