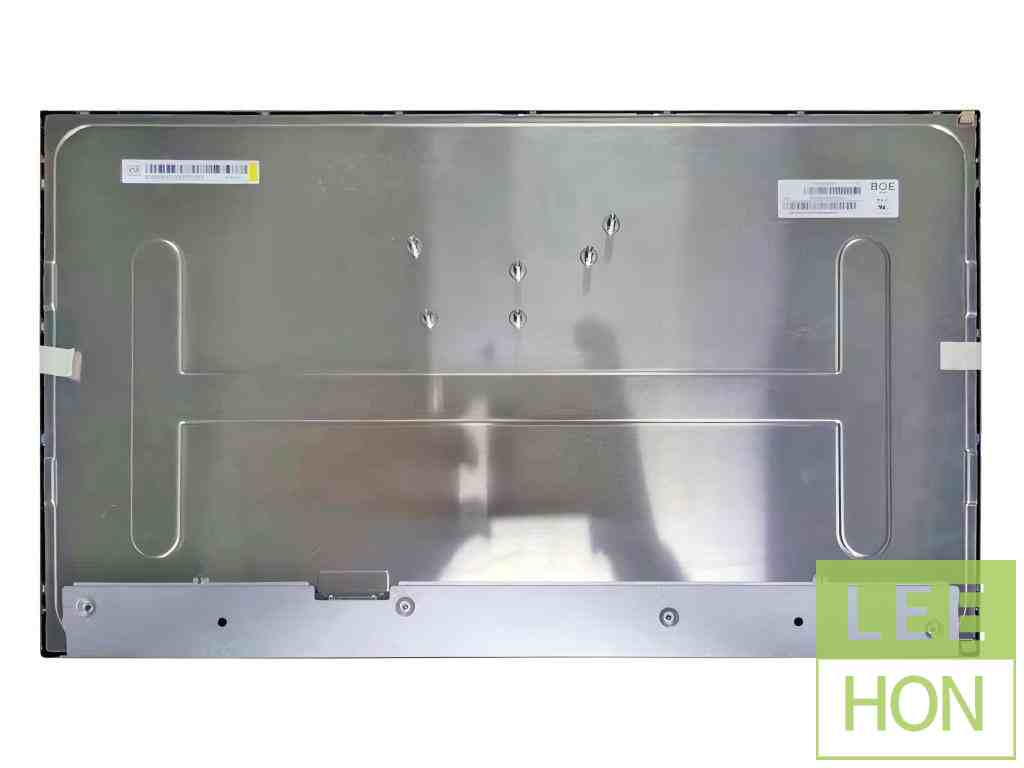

| 京东方LCD工业液晶屏DV270FHM-R01特征信息表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | - |
| 面板型号 | DV270FHM-R01 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -20 ~ 60 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 耐振动性 | - | |
| 面板应用 | - | - |
| 典型特征 | - | - |
| 备注信息 | LC Tni | 105°C |
| 面板尺寸 | 尺寸 | 27.0英寸 |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 像素布局 | RGB垂直条状 | |
| 像素间距 (mm) | 0.3114×0.3114 [81PPI] | |
| 点间距 (mm) | 0.1038×0.3114 | |

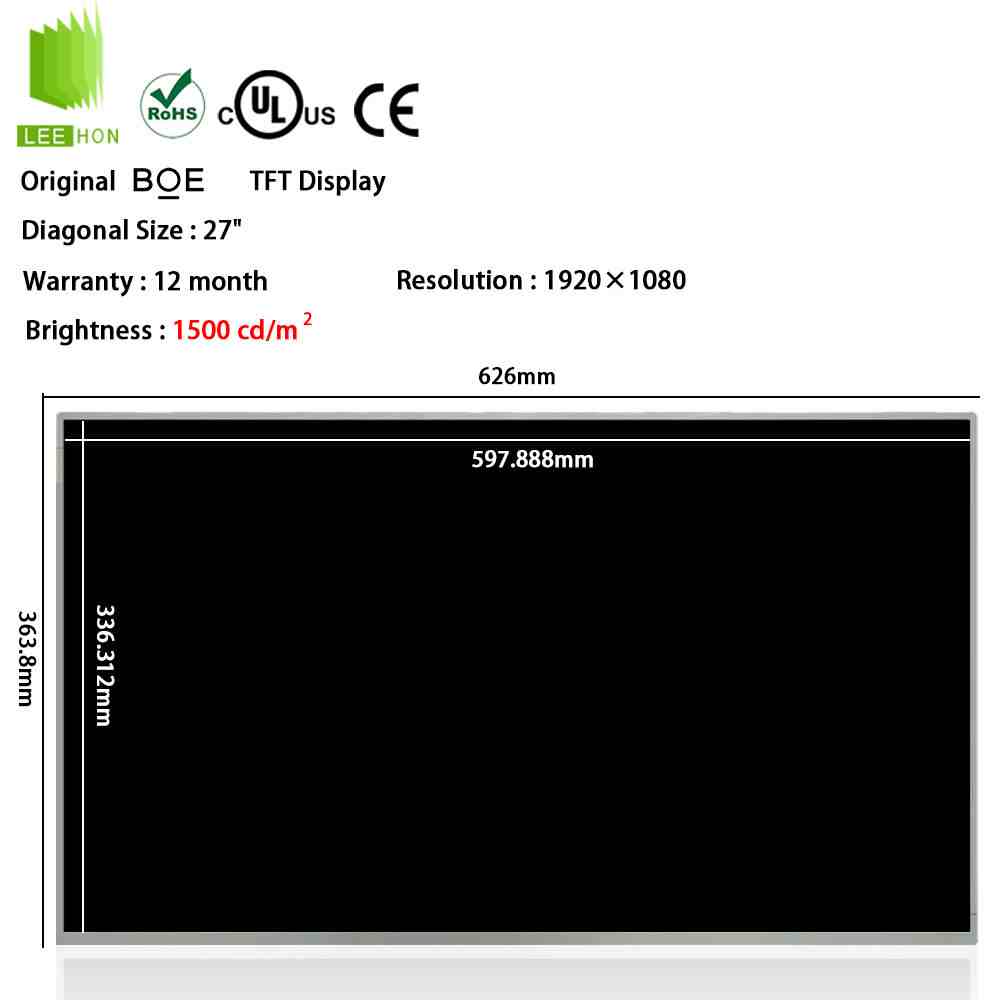

| 结构尺寸 | 显示区域 (mm) | 597.888(H) × 336.312(V) |
| 可视区域 (mm) | 602(H) × 339.8(V) | |
| 外观尺寸 (mm) | 626(H) × 363.8(V) | |
| 外观厚度 (mm) | 10/15 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景 / 肖像模式 | |
| 宽高比 | 16:9 (H:V) | |
| Shape Style | - | |
| 安装方式 | - | Side mounting holes, Rear mounting holes |
| 其它详情 | 重量 | 3.00Kgs (Typ.) |
| 表面防护 | - | |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学基本信息 | 面板亮度 | 1500 cd/m² (Typ.) |
| 可视角度 (L/R/U/D) | 89/89/89/89 (Typ.)(CR≥10) | |
| 反应时间 (ms) | 14 (Typ.)(G to G) | |
| 视角方向 | 全视角 | |
| 工作模式 | ADS，常黑显示，透射式 | |
| 对比度 | - | 1000 : 1 (Typ.) (透射) |
| 显示颜色 | 色温 | 6485K |
| 显示颜色 | 16.7M (8-bit) | |
| 白色色度 | X:0.313; Y:0.329 | |
| 1931色域 | NTSC比值 | 0.71 |
| sRGB覆盖率 | 0.94 | |
| Adobe RGB覆盖率 | 0.73 | |
| DCI-P3覆盖率 | 0.74 | |
| Rec.2020覆盖率 | 0.53 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | - | 1.33 (Max.)(9 points) |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 翻转扫描 | - | No |
| 工作频率 | - | 60Hz |
| 灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源(顶部和底部) | |
| 数量 | - | |
| 形状 | - | |
| 寿命(小时) | 50K (Min.) | |
| 背光可换性 | - | |
| WLED电气 | 电压供应 | 37.2/38.4V (Typ./Max.) |
| 电流供应 | - | |
| 功率消耗 | - | |
| 接口特征 | 位置 | - |
| 背光驱动 | 无 | |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI0106S0000 | |
| 脚间距 | 2.0 mm | |
| Pin 数量 | 6 pins | |
| 数量 | 2 pcs | |
| 脚定义 | - | |
| 驱动电气 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 1.2/2.0A (Typ./Max.) | |
| 功率消耗 | 6/10W (Typ./Max.) | |
| 信号接口特征 | 位置 | - |
| 信号系统 | LVDS (2 ch, 8-bit) | |
| 类型 | 端子 | |
| 端子详情 | 品牌 | 宇宙 |
| 型号 | IS100-L30B-C23 | |
| 脚间距 | 1.0 mm | |
| Pin 数量 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
常见问题
1：DV270FHM-R01 适合什么设备？不适合什么场景？
A：
适合：户外/半户外可视要求高的 工业设备显示终端、户外机柜/自助设备、安防监控大屏、工业一体机/工控主机外接显示等，因其为 27"、FHD（1920×1080）且常见渠道信息标注为高亮版本。
不太适合：
1、追求“超低功耗/电池供电”的便携设备（27"+高亮通常功耗与散热压力更大）；
2、对整机 超薄结构极苛刻的产品（大尺寸模组厚度与背光结构限制更多）；
3、强震动/冲击且无结构缓冲的场景（大尺寸玻璃与装配应力风险上升，需额外结构设计）。
Q2：DV270FHM-R01选型时先核对哪 3–5 个关键参数？
A：建议先按这 5 项“硬匹配”核对：
1、尺寸与分辨率：27"、1920×1080（FHD）（系统UI/信号源必须匹配）。
2、接口类型：资料与渠道页普遍标注 LVDS（驱动板/主板输出必须是 LVDS，而不是 eDP/HDMI 直连）。
3、位深/色彩：规格描述为 16.7M 色（常见 8-bit 路线），关系到驱动板配置与画面层次。
4、供电与背光控制：确认整机侧能提供匹配的供电、背光使能/调光方式（很多问题出在背光控制不匹配）。
5、环境温度与安装空间：渠道信息给出不同温区版本（以你拿到的规格书/供货批次为准），需与设备工作环境对齐。
Q3：DV270FHM-R01替代（同尺寸/同分辨率找替代屏）最容易出错的点是什么？
A：最容易“看着差不多，实际不通”的点主要 4 个：
1、接口混淆：同为 27" FHD，有些是 eDP/HDMI Driver Board方案，有些是 LVDS 面板；DV270FHM-R01 常见为 LVDS，替代时要先锁死接口类型。
2、LVDS 通道/映射不同：即便都是 LVDS，通道数、mapping、时序窗口不同也会花屏/闪屏（驱动板固化时序时更明显）。
3、背光驱动差异：有的版本标注“无 LED Driver”、有的渠道标注参数不同；替代时必须确认是“屏内置驱动/外置恒流驱动/驱动板自带驱动”哪一种，否则会不亮或闪烁。
4、结构尺寸/固定点不一致：装得上不等于可靠，压框受力点不同会带来漏光、白斑、暗角等返工风险（大尺寸尤甚）。
Q4：DV270FHM-R01配触摸（PCAP）要注意什么？
A：
1、先确认触摸链路：显示是 LVDS，触摸通常走 USB 或 I²C（取决于触摸控制器），两条链路别混用线束。
2、整机EMI/接地：高亮大屏+触摸在工控现场更容易受干扰，触摸漂移/断触很多时候不是触摸坏，而是接地、屏蔽与走线隔离没做好。
3、结构叠层：加触摸玻璃后厚度、边框压合、胶框应力要重新算，避免压到面板导致白斑/漏光（建议做跌落/振动与热循环验证）。

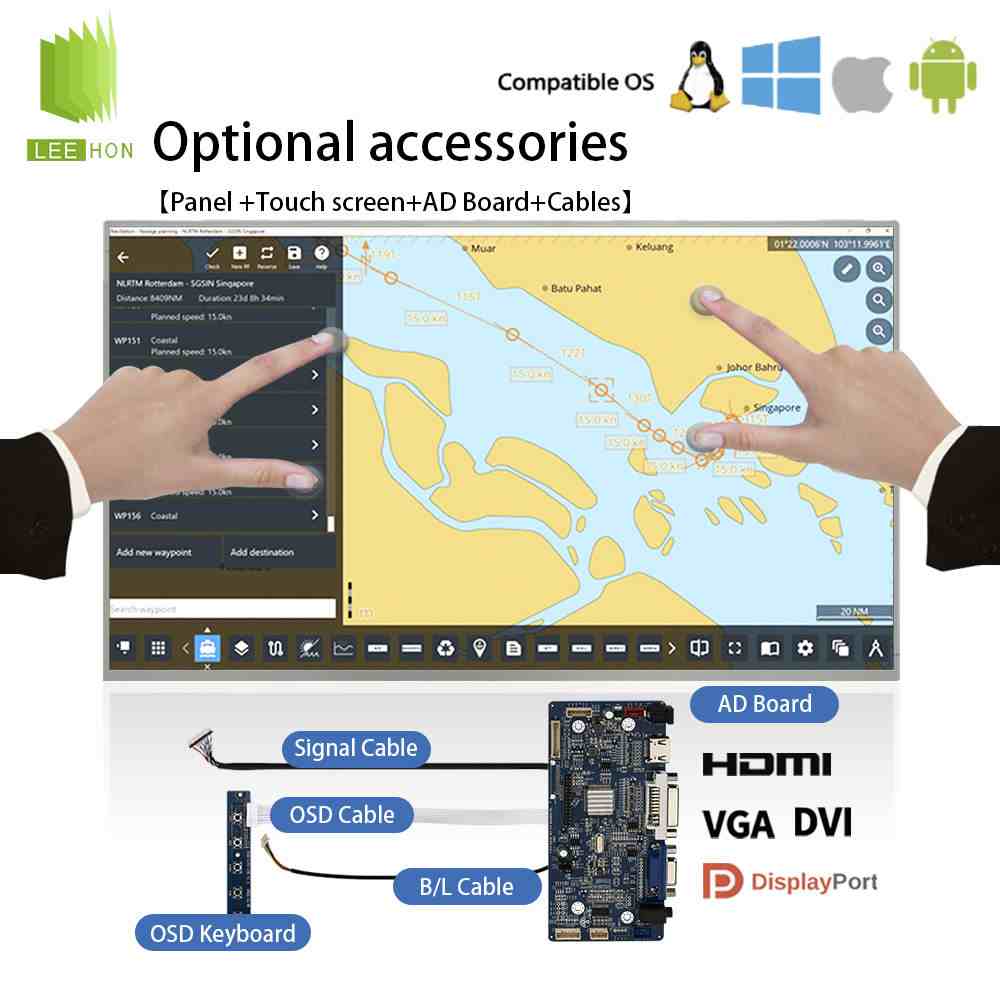

Q5：DV270FHM-R01配驱动板、线束时要注意什么（点亮率与稳定性关键）？
A：
1、驱动板必须真支持 LVDS 面板输出：并且时序可配置（FHD、位深、极性、时钟等），最好别用“只写了LVDS但参数锁死”的通用板。
2、LVDS 线束规范：差分对等长、阻抗控制、线尽量短；远离电源大电流线/电机线；必要时加屏蔽与良好机壳地，减少闪屏/噪点。
3、背光供电与调光：先确认背光驱动架构（外置恒流/板载/屏内置），再匹配 PWM 频率与EN逻辑，避免“亮但闪/亮度不可控/偶发灭”。
4、上电/关电顺序：驱动板上电后再出稳定信号、再开背光；关机先关背光再掉电，能显著降低黑屏/花屏的偶发问题（规格书里通常会给时序建议）。杭州立煌科技有限公司从2009年起一直专注LCD液晶屏行业，供应京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等LCD工业液晶屏原厂原包原装现货，咨询:19157671329
