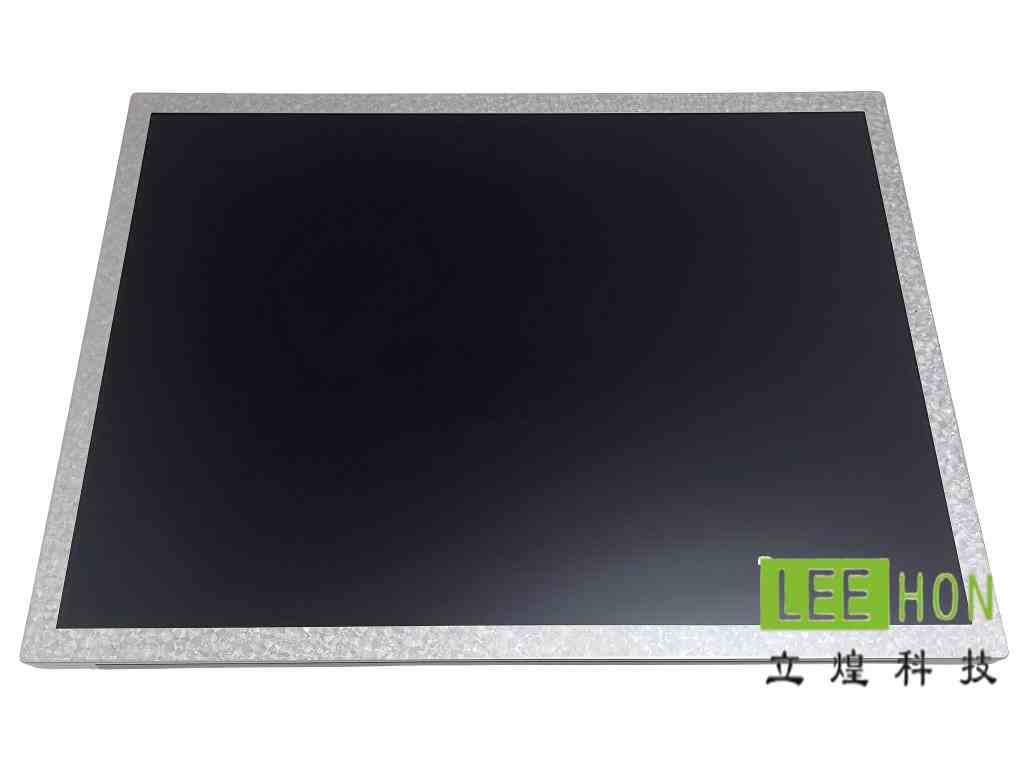

| 京东方15寸LCD工业液晶模组DV150X0M-N16 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 品牌 | 京东方 |
| 型号名称 | DV150X0M-N16 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 15.0寸 | |
| 最大额定值 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.099×0.297 mm | |
| 像素间距(W×H) | 0.297×0.297 mm [85PPI] | |
| 结构尺寸 | 显示尺寸 | 304.128(W)×228.096(H) mm |
| 外观尺寸 | 326.5(W)×253.5(H) mm | |
| 可视尺寸 | 306.13(W)×230.1(H) mm | |
| 外观厚度 | 9.7/10.4 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景 / 肖像模式 | |
| 宽高比(W:H) | 0.16875 | |
| 安装方式 | 安装方式 | Side mounting holes (4-M3) on left, right bezel |
| 其它详情 | 重量 | 730g |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 600 (Typ.) |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 30 (Typ.)(Tr+Td) (ms) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 色彩性能 | 色度 | Wx:0.287; Wy:0.310 |
| 颜色数量 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 8503K | |
| 1931色域 | NTSC比值 | 0.74 |
| sRGB覆盖率 | 0.96 | |
| Adobe RGB覆盖率 | 0.75 | |
| DCI-P3覆盖率 | 0.77 | |
| Rec.2020覆盖率 | 0.55 | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 11.68/11.71W (Typ./Max.) | |
| 信号电气 | 输入电流 | 410/740mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | 0.8/1.3W (Typ./Max.) | |
| 信号接口 | LVDS (1 ch, 8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号接口 | 品牌 | 信盛精工 |
| 型号 | MSB240420HEA | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 脚定义 | - | |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源 | |
| 数量 | 12S4P | |
| 寿命 | 50K (Min.) 小时 | |
| 灯管电气 | 输入电流 | 65mA (Typ.) |
| 输入电压 | 27.9±1.8V | |
| 功耗 | 10.88/11.58W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI4205M1HR0-NH | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 脚定义 | - | |
| 背光驱动 | 背光驱动 | 含LED驱动 |
| 驱动电气 | 输入电流 | - |
| 输入电压 | 12.0V (Typ.) | |
常见问题

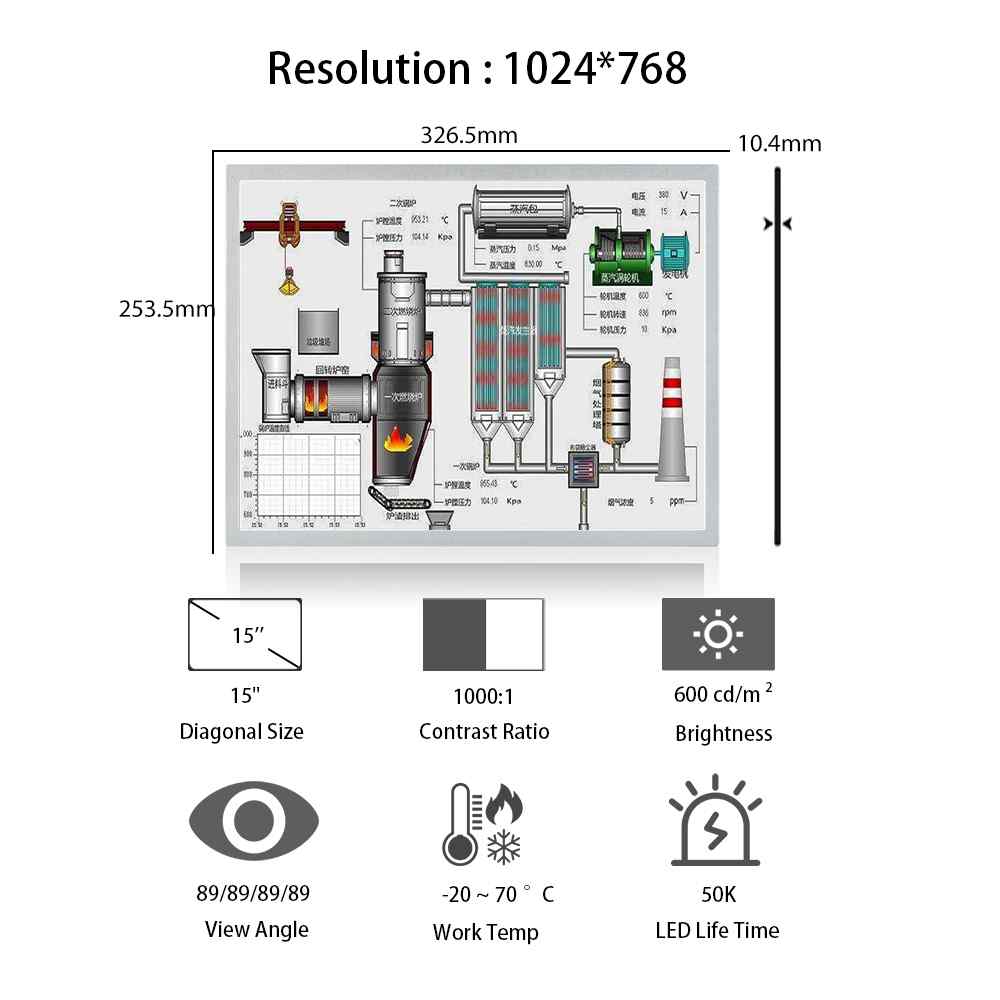

这是一款15.0英寸、1024×768、600亮度、LVDS20pin、广视角的工业液晶屏，属于比N10、N12更偏高亮型XGA4:3工控屏的方案，适合室内高环境光和一般工业场景。
Q1：这块屏适合什么设备？
更适合工业电脑、工控终端、医疗仪器、检测设备、传统4:3结构HMI、人机界面、室内高环境光设备。公开资料显示它是15.0寸、1024×768、600cd/m²、89/89/89/89广视角，并且工作温度约-20~70℃，明显比普通室内型250nit或350nit的15寸屏更偏工业和高可视性应用。
Q2：不适合什么场景？
它不太适合宽屏UI布局的项目，因为这块屏是1024×768的4:3比例，不是16:9或16:10宽屏。它也不太适合只支持eDP的主板平台，因为多份公开资料都把它标成LVDS20pin、1ch8-bit、3.3V。另外，如果项目只想做普通低成本室内显示，这块屏的600nit高亮和工业规格通常会高于基础需求。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和比例。DV150X0M-N16是1024×768，XGA，4:3，这一步很关键，因为15寸项目里也常见宽屏和别的分辨率方案，不能只看尺寸。
再核对接口、针数和供电。公开资料显示它采用LVDS20pins（1ch，8-bit），3.3V，这一步会直接影响驱动板、转接板和线束能不能沿用。
然后看亮度、视角和显示模式。这块屏约600nit、1000:1、89/89/89/89广视角、ADS/NormallyBlack，说明它比传统TN屏的侧看一致性更好，同时亮度也比常规室内屏高一档。

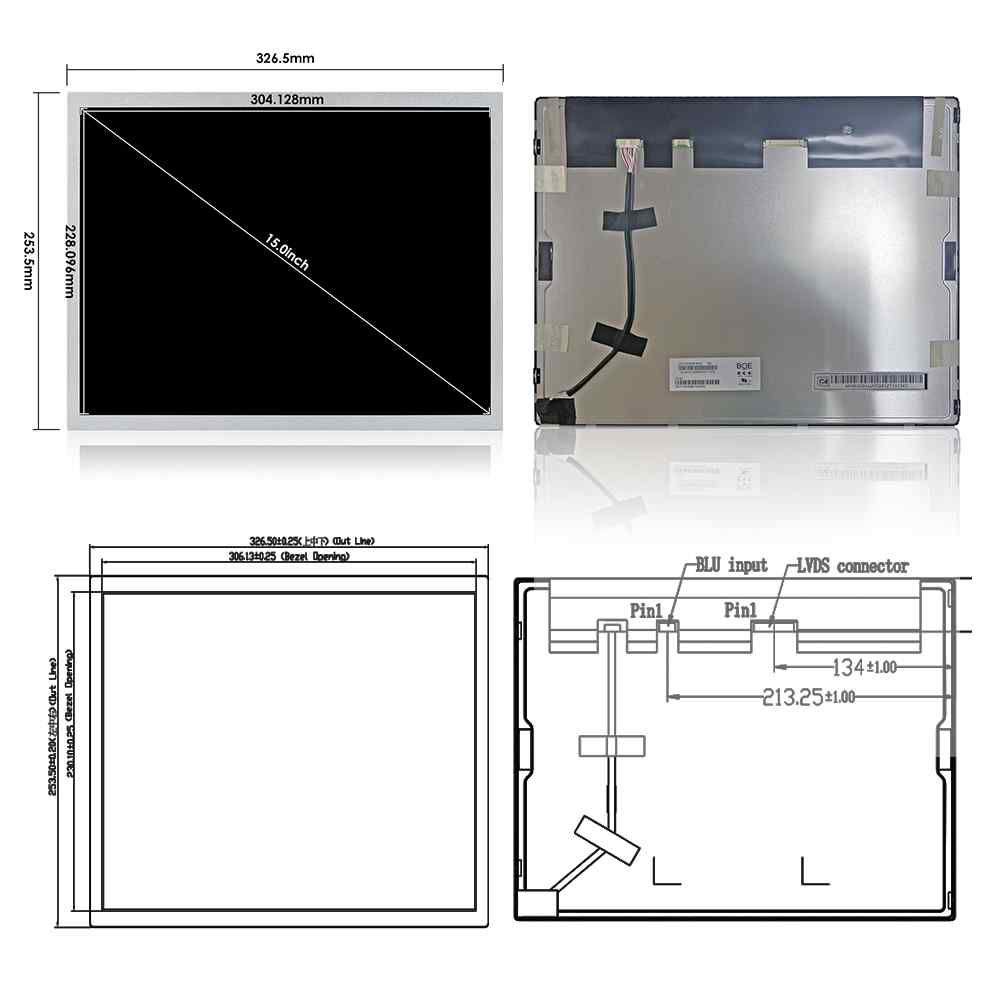

最后看显示区和外形尺寸。它的显示区约304.128×228.096mm，外形约326.5×253.5×9.7mm，替代时前框开窗、安装孔位、厚度和排线空间都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是把DV150X0M-N16和你前面发的DV150X0M-N10/N12当成差不多。它们虽然同样是15寸、1024×768、4:3，但公开资料显示N16约600nit，而N10、N12常见约350nit，现场观感会差一截。这个对比里N16的亮度有公开资料支持，N10/N12则来自你前面那些型号的已核对参数。
第二点，是只看“都是LVDS20pin”，不继续核对具体线序、供电脚和背光脚。公开资料能确认它是LVDS20pin、3.3V，但工业项目里白屏、花屏、背光异常，常常都出在线束和脚位没核准。前半段是公开规格，后半段是工业项目里很常见的工程经验判断。
第三点，是忽略背光带Driver这一点。公开资料显示这块屏是WLED[12s4p]，50KHours，WithLEDDriver，所以替代时不能只看逻辑接口，背光控制方式也要一起确认。
第四点，是忽略工作温度范围。这块屏公开资料显示约-20~70℃，如果原机项目环境更苛刻，或者本来就是普通室内机型，替代时也要把温度边界看进去。

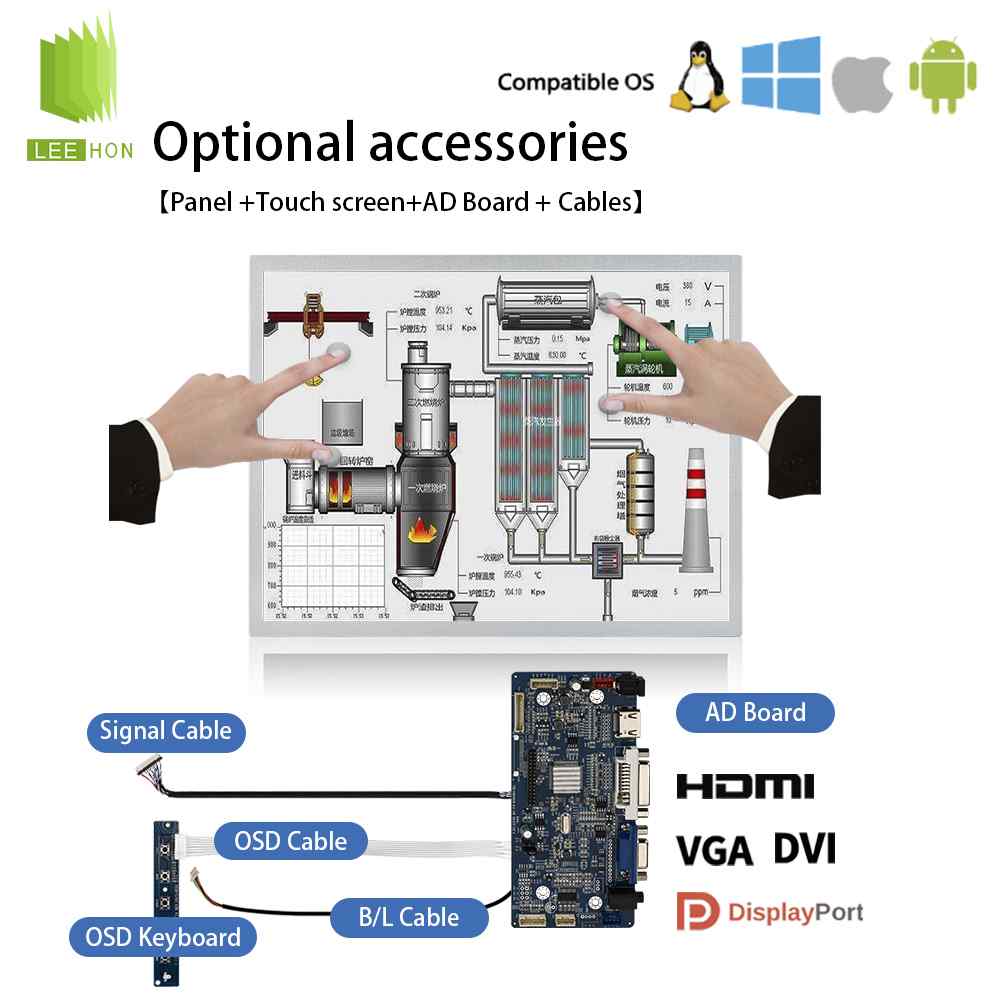

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏显示区约304.128×228.096mm，外形约326.5×253.5mm，不能只按“15寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1024×768、LVDS单通道、20pin、3.3V，再继续确认背光控制逻辑。因为这块屏公开资料明确是LVDS1ch8-bit，而且带LEDDriver，所以不能只看“能出图”就算完全兼容。
配线束时，重点核对20pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是LVDS20pin就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与背光属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
15.0寸→1024×768→4:3→LVDS20pin→3.3V→广视角→亮度约600nit→显示区304.128×228.096附近→外形326.5×253.5×9.7附近→带LEDDriver。
这样筛会比只按“15寸工业屏”找更稳，因为DV150X0M-N16的关键点不只是尺寸，还包括XGA4:3、600nit、LVDS20pin、3.3V和带背光驱动这几个组合特征。
