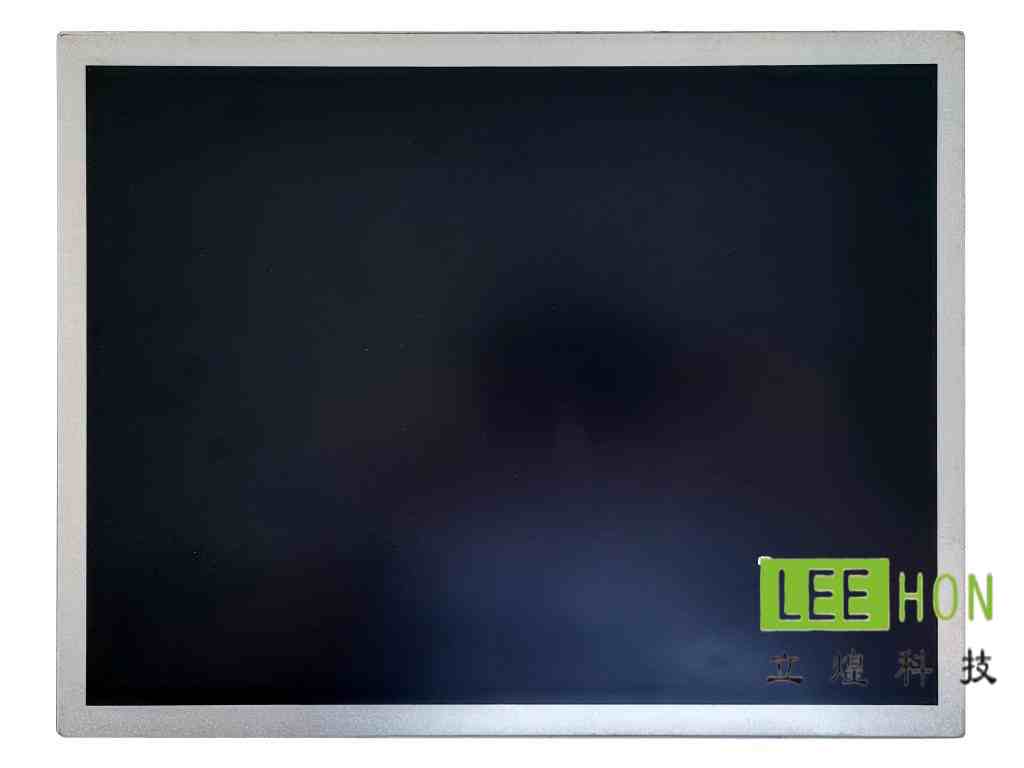

| 京东方15寸LCD工业液晶模组DV150X0M-N10 信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 制造商 | 京东方 |
| 型号 | DV150X0M-N10 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 别名 | - | |
| 应用环境 | RoHS | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -20 ~ 70 °C | |
| 抗振性能 | - | |
| 应用产品 | - | 工业、数字标牌 |
| 典型特征 | - | 风景模式 / 肖像模式，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，表面雾面 7*24hrs usage support |
| 备注信息 | - | 7*24hrs usage support |
| 对角尺寸 | 对角尺寸 | 15.0" |
| 像素特征 | 像素数量 | 1024(RGB)×768, XGA |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.099×0.297 mm | |
| 像素间距(H×V) | 0.297×0.297 mm [85PPI] | |

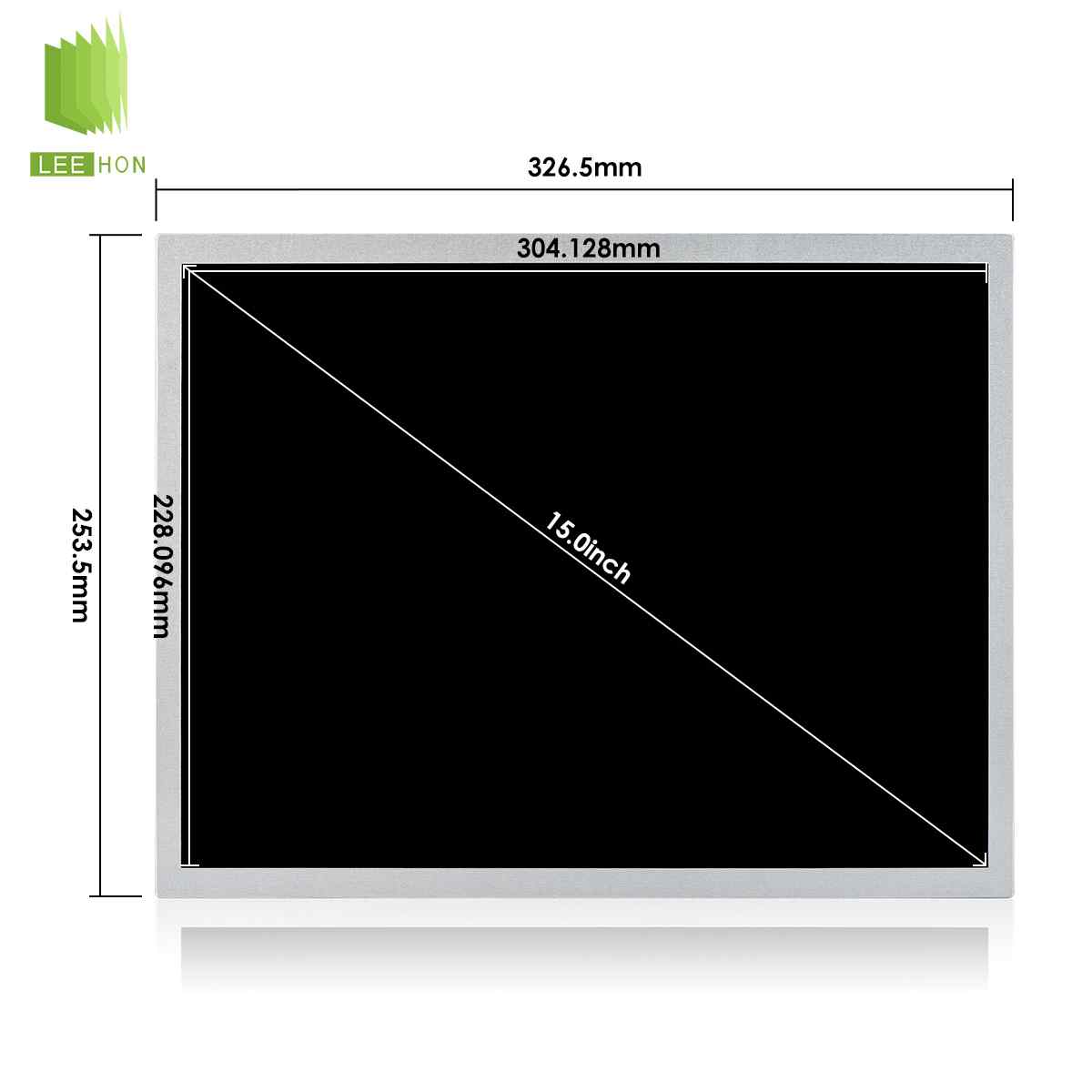

| 结构尺寸 | 显示区域(H×V) | 304.128×228.096 mm |
| 开口区域(H×V) | 306.5×230.1 mm | |
| 外观尺寸(H×V) | 326.5×253.5 mm | |
| 外观厚度 | 9.7/10.0 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 0.16875 | |
| 风景肖像 | 风景 / 肖像模式 | |
| 外观样式 | - | |
| 其它参数 | 重量 | 930g |
| 表面防护 | - | |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 安装孔位 | - | Side mounting holes (4-M3) on left, right bezel |
| 光学特征 | 显示亮度 | 350 cd/m² (Typ.) |
| 显示模式 | ADS，常黑显示，透射式 | |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 推荐视角 | 全视角 | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 色彩性能 | 响应时间 | 30 (Typ.)(Tr+Td) (ms) |
| 色温 | 6485K | |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 1931色域 | 白色坐标 | Wx:0.313; Wy:0.329 |
| NTSC比值 | 0.74 | |
| sRGB覆盖率 | 0.95 | |
| Adobe RGB覆盖率 | 0.73 | |
| DCI-P3覆盖率 | 0.77 | |
| Rec.2020覆盖率 | 0.55 | |
| 亮度均匀性 | - | 1.33 (Max.)(9 points) |
| 电子特征 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 10.8/13.2W (Typ./Max.) | |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源(底部) | |
| 寿命(小时) | 50K (Min.) | |
| 数量 | 12S4P | |
| 形状 | 4串 | |
| 是否可换 | - | |
| WLED电气 | 输入电压 | 36±3.6V |
| 输入电流 | 55mA (Typ.) | |
| 功率消耗 | 7.92/8.71W (Typ./Max.) | |
| 接口特征 | WLED驱动状态 | 含LED驱动 |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI4205M2HRP-NH | |
| 数量 | 1 pcs | |
| 脚数 | 5 pins | |
| 脚间距 | 1.25 mm | |
| 脚定义 | - | |
| WLED驱动电气 | 输入电压 | 10.8/12.0/12.6V (Min./Typ./Max.) |
| 输入电流 | 600/775/850mA (Min./Typ./Max.) | |
| 功率消耗 | 9.3/10.2W (Typ./Max.) | |
| 信号电气 | 输入电压 | 3.3V (Typ.) |
| 输入电流 | 455/900mA (Typ./Max.) | |
| 功率消耗 | 1.5/3.0W (Typ./Max.) | |
| 接口特征 | 信号类型 | LVDS (1 ch, 8-bit) |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSB240420HE | |
| 数量 | 1 pcs | |
| 脚数 | 20 pins | |
| 脚间距 | 1.25 mm | |
| 脚定义 | - | |
常见问题
这是一款15.0英寸、1024×768、350亮度、LVDS20pin、广视角的工业液晶屏，属于比较典型的XGA4:3工控屏，更适合传统设备界面和室内工业显示场景。
Q1：这块屏适合什么设备？
更适合工业电脑、工控终端、医疗仪器、检测设备、传统4:3结构HMI、人机界面、室内设备显示。它公开参数显示为15.0寸、1024×768、350cd/m²、89/89/89/89广视角、ADS/NormallyBlack，这类组合更偏传统工业设备和稳定型显示应用。
Q2：不适合什么场景？
它不太适合宽屏UI布局的项目，因为这块屏是1024×768的4:3比例，不是16:9或16:10宽屏。它也不太适合强日照直射或半户外高亮需求的场景，因为典型亮度约350nit，不属于高亮户外屏路线。再一个，如果主板平台只支持eDP，这块屏也不合适，因为公开资料显示它采用的是LVDS接口。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和比例。DV150X0M-N10是1024×768，XGA，4:3，这一步很关键，因为15寸项目里也常见别的分辨率和宽屏方案，不能只看尺寸。
再核对接口、针数和供电。公开资料显示它采用LVDS（1ch8-bit）20pins，供电约3.3V。这一步会直接影响驱动板、转接板和线束能不能沿用。
然后看亮度、视角和显示模式。这块屏约350nit、1000:1、89/89/89/89广视角、ADS/NormallyBlack，说明它比传统TN屏的侧看一致性更好，但亮度仍属于常规室内工业档。
最后看显示区和外形尺寸。它的显示区约304.128×228.096mm，外形约326.5×253.5×9.7~10mm，替代时前框开窗、安装孔位、厚度和排线空间都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看15寸，不看分辨率和比例。这块屏是4:3的1024×768，不是宽屏，原机如果按宽屏结构或宽屏UI做，替代时很容易出问题。
第二点，是只看“都是LVDS”，不继续核对20pin、1ch8-bit和具体线序。公开资料能确认它是LVDS20pin、3.3V，但项目里白屏、花屏、背光异常，很多都出在线束和脚位没核清楚。这一句前半段是公开规格，后半段是工业项目里很常见的工程经验判断。
第三点，是忽略背光和背光控制方式。不同公开来源对这块屏是否“带LEDDriver”的表述并不完全一致：Panelook/台亚光电页面显示为WithLEDDriver，而部分规格书摘录里能看到12V的背光端与PWM/Enable控制定义。实际项目里更稳妥的做法，是以原机实物和规格书针脚定义为准，不要只凭网页摘要判断。
第四点，是忽略亮度档位。DV150X0M-N10是350nit，如果原机是500nit或更高亮方案，尺寸和分辨率即使对上了，现场观感也会差不少。

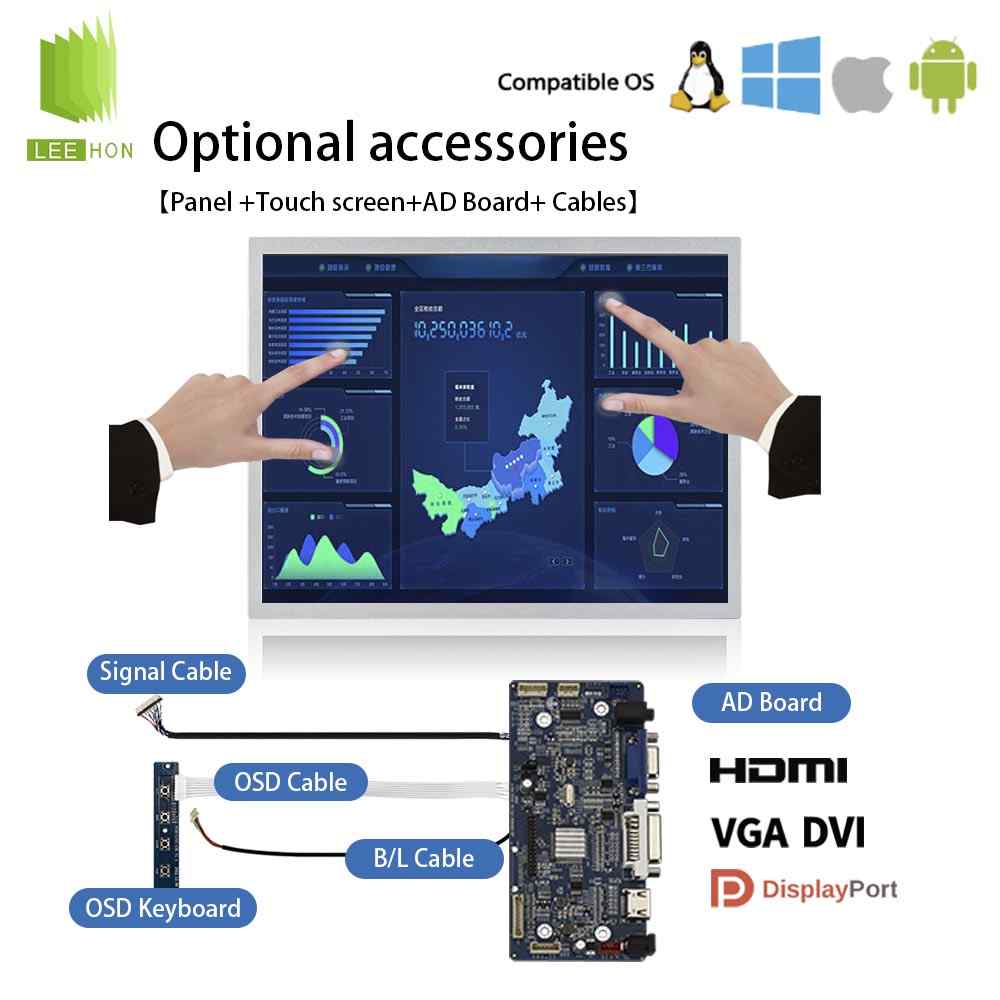

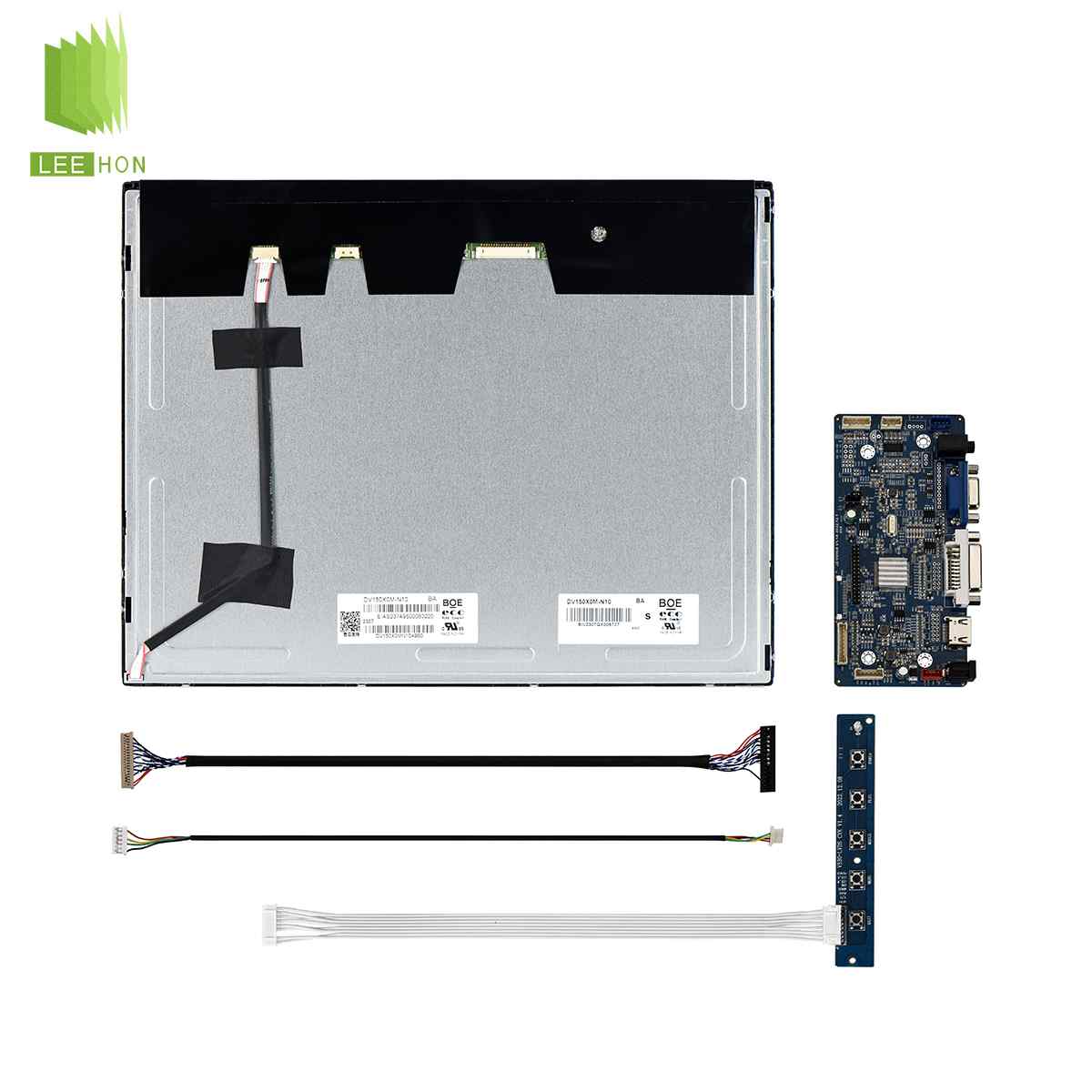

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏显示区约304.128×228.096mm，外形约326.5×253.5mm，不能只按“15寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1024×768、LVDS单通道、20pin、3.3V，再继续确认背光控制逻辑。公开资料明确这块屏是LVDS1pixel/clock路线。
配线束时，重点核对20pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是LVDS20pin就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与基础电气属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
15.0寸→1024×768→4:3→LVDS20pin→3.3V→广视角→亮度约350nit→显示区304.128×228.096附近→外形326.5×253.5附近。
这样筛会比只按“15寸工业屏”找更稳，因为DV150X0M-N10的关键点不只是尺寸，还包括XGA4:3、LVDS20pin、3.3V和广视角这几个组合特征。
