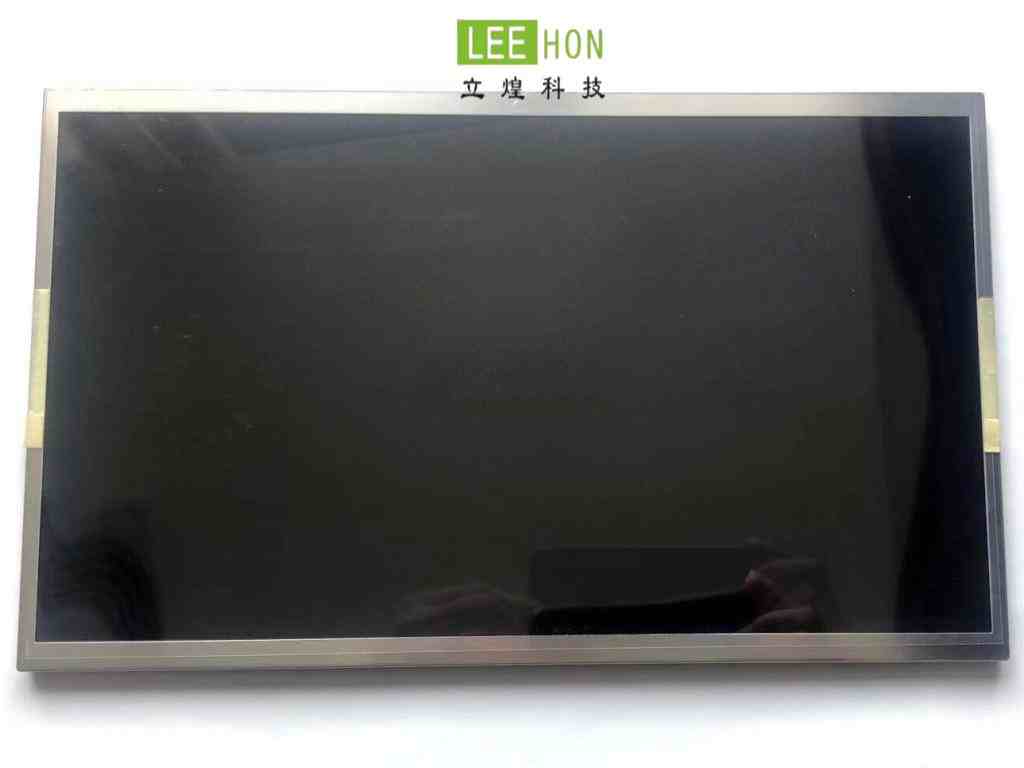

| 天马液晶模组P1330FHF1MA00 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 天马 |
| 型号名称 | P1330FHF1MA00 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | TM133VDGP02-00 | |
| 屏幕尺寸 | 13.3寸 | |
| 适用于 | - | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 最大额定 | RoHS | - |
| 抗振能力 | - | |
| 典型特征 | - | |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.051×0.153 mm | |
| 像素间距(W×H) | 0.153×0.153 mm [166PPI] | |

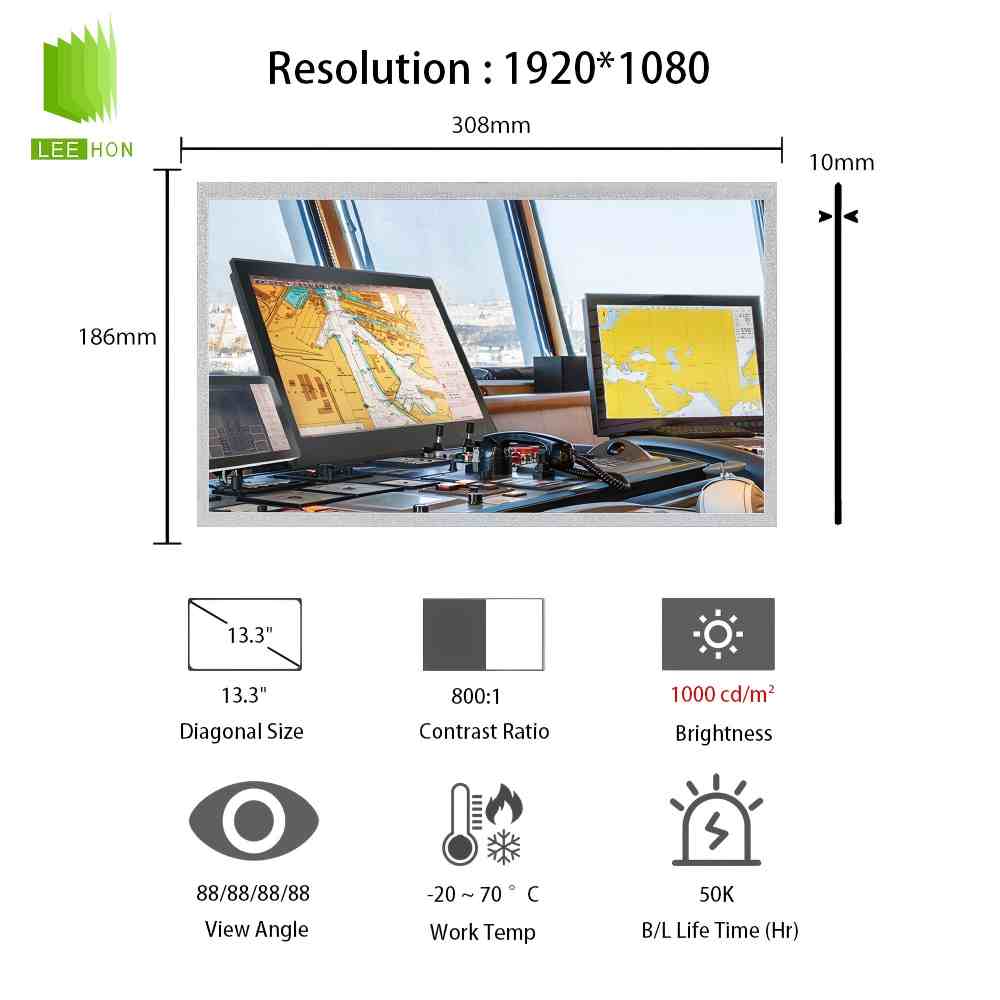

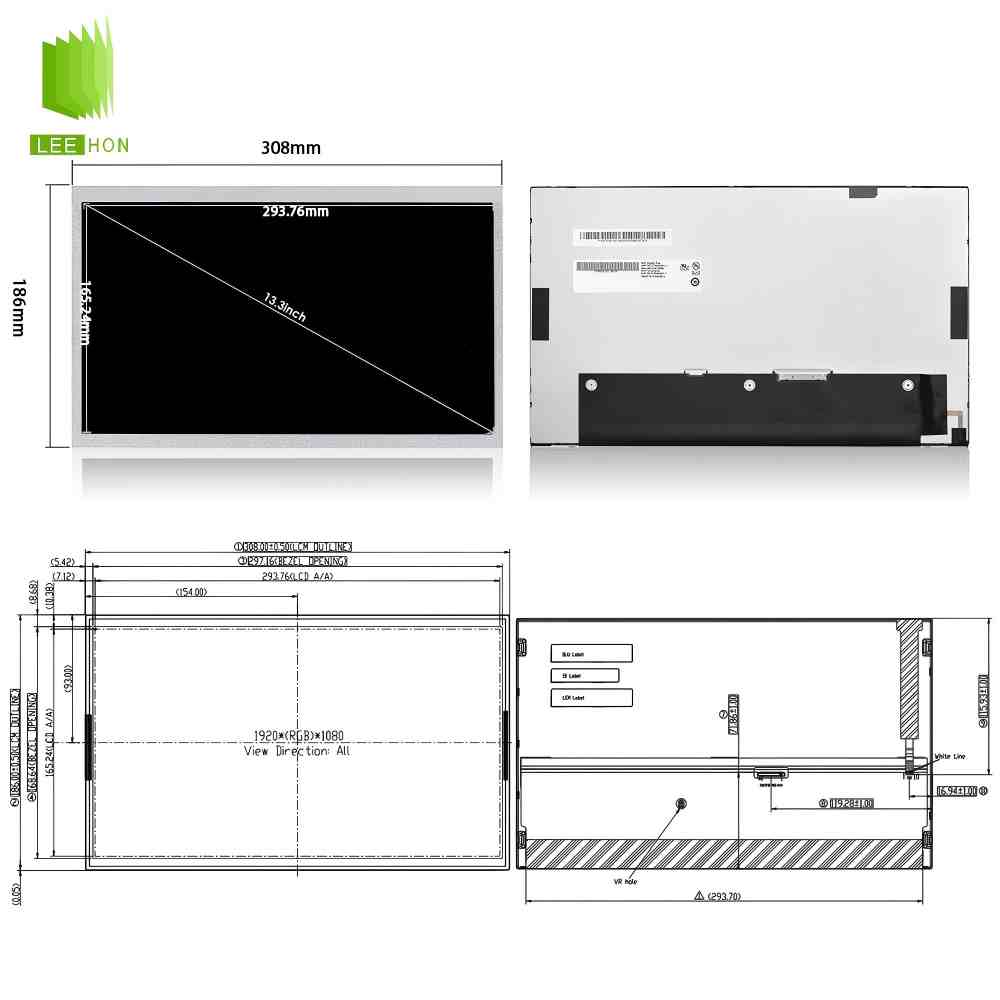

| 物理尺寸 | 显示尺寸 | 293.76(W)×165.24(H) mm |
| 外观尺寸 | 308(W)×186(H) mm | |
| 可视尺寸 | 297.16(W)×168.64(H) mm | |
| 外观厚度 | 7.23/10.0 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观样式 | - | |
| 安装方式 | 安装方式 | Side mounting holes (4-M3) on left, right bezel |
| 其它细节 | 重量 | 561g (Typ.) |
| 表面处理 | Hard coating | |
| 光学详情-基础信息 | 亮度(cd/m²) | 1000 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 25 (Typ.)(Tr+Td) ms | |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |
| 光学模式 | SFT,常黑显示,透射式 | |
| 色彩性能 | 色度 | Wx:0.306; Wy:0.325 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6915K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.75 |
| sRGB覆盖率 | 0.95 | |
| Adobe RGB覆盖率 | 0.76 | |
| DCI-P3覆盖率 | 0.78 | |
| Rec.2020覆盖率 | 0.56 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 翻转扫描 | 翻转扫描 | No |
| 信号电气 | 输入电流 | - |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 2.2W (Typ.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 广濑电机 |
| 型号 | DF81-40S-0.4H(51) | |
| 脚距 | 0.4 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管形状 | - | |
| 灯管寿命 | 50K (Typ.) 小时 | |
| 灯管电气 | 输入电压 | 20.3V (Typ.) |
| 输入电流 | 640mA (Typ.) | |
| 功率消耗 | 1.30W (Typ.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 广濑电机 |
| 型号 | FH34SRJ-10S-0.5SH(50) | |
| 脚距 | 0.5 mm | |
| 脚数 | 10 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-10PINS-AAAANNCCCC | |
| 灯管驱动 | 灯管驱动 | 无 |
P1330FHF1MA00液晶屏常见问题
Q1:P1330FHF1MA00 是什么屏幕?核心基础参数?
A:天马 13.3 英寸工业级 TFT-LCD 高亮液晶模组,IPS 广视角,分辨率1920×1080 FHD,8bit 色深、雾面防眩光,属于户外 / 工控专用高可靠性屏。
Q2:这款屏亮度与阳光下显示效果怎么样?
A:典型超高亮1000 cd/m²,高对比度,全视角上下左右≥85°,防反光可视性强,支持 7×24 小时长时间连续点亮,适合强光环境使用。
Q3:P1330FHF1MA00 工作温区是多少?适配严苛场景吗?
A:标准工业宽温:工作 -30℃~+80℃,存储 - 40℃~+90℃;耐高低温、抗震动老化,适配户外机柜、工业设备、特种车载、医疗仪器等场景。

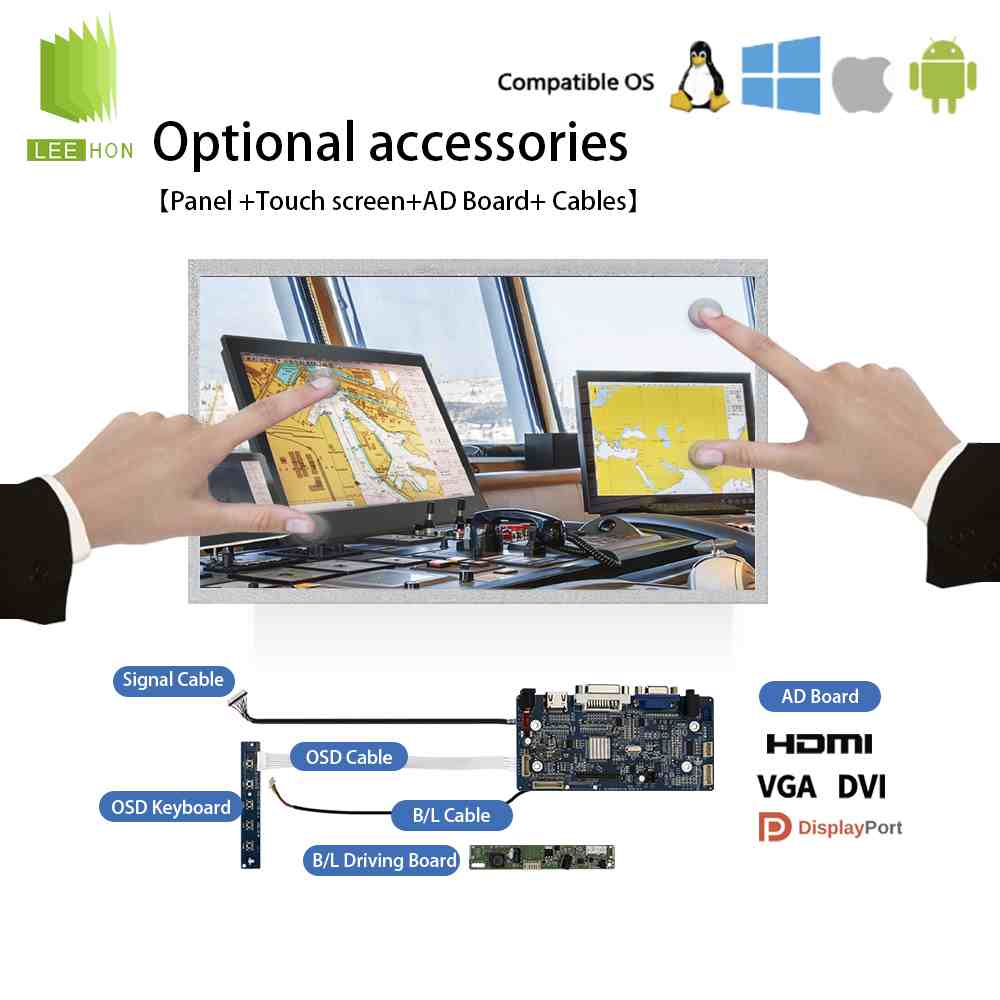

Q4:接口、背光与触控配置说明?
A:信号为双通道 LVDS 接口;标配 WLED 背光,无内置驱动,需外接恒流板 + PWM 调光;模组原生不带触摸,可自行外贴电容 / 电阻触摸屏贴合集成。
Q5:选型替换与同系列后缀怎么区分?
A:MA00 为该系列超高亮基础款,同系列 MA01 多为降亮标准版;外形、孔位、接口基本兼容互换,替换务必核对背光电流、LVDS 针脚定义与驱动程序适配,避免背光烧板或点不亮。
