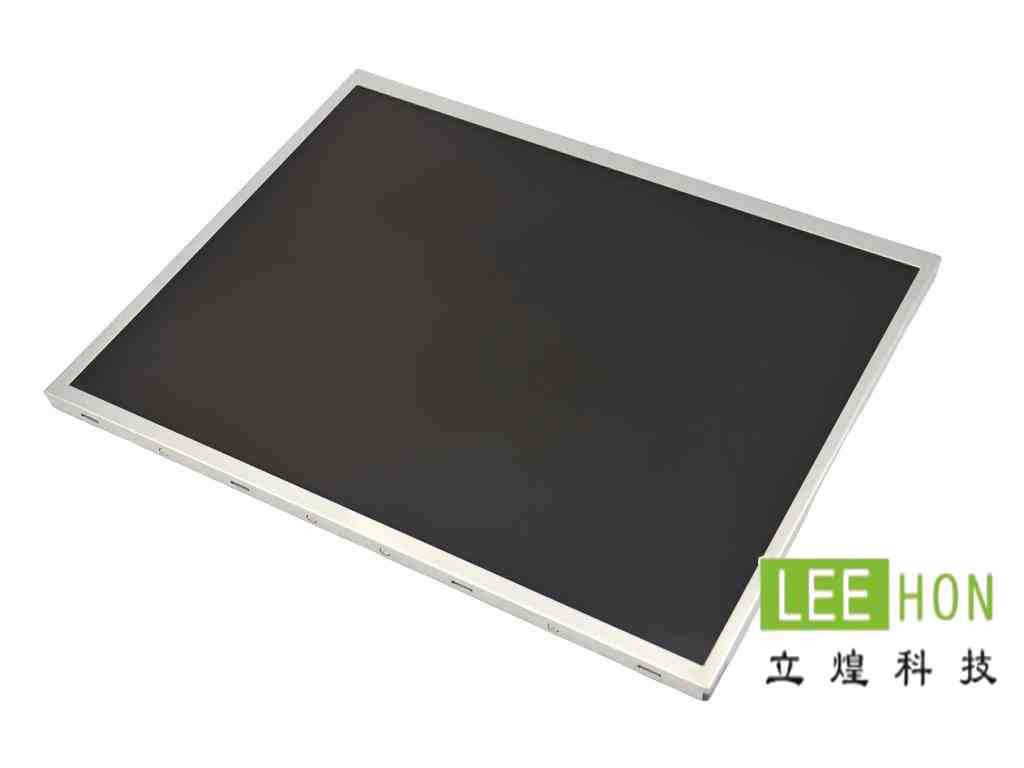

| 天马液晶模组TM150TDSG71 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 天马 |
| 型号名称 | TM150TDSG71 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 15.0寸 | |
| 适用于 | - | |
| 最大额定 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | - | |
| 典型特征 | - | 背光易换，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面 |
| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.099×0.297 mm | |
| 像素间距(W×H) | 0.297×0.297 mm [85PPI] | |

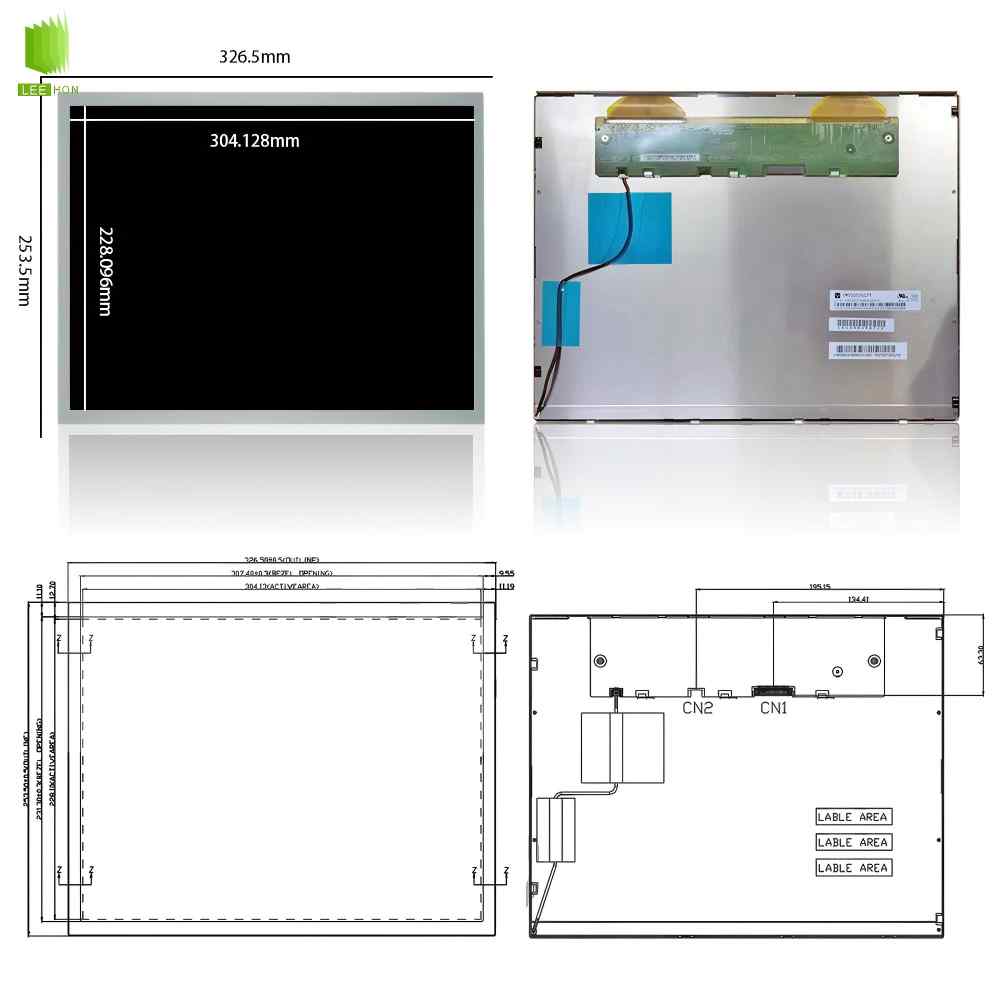

| 物理尺寸 | 显示尺寸 | 304.128(W)×228.096(H) mm |
| 外观尺寸 | 326.5(W)×253.5(H) mm | |
| 可视尺寸 | 307.4(W)×231.3(H) mm | |
| 外观厚度 | 11.8±0.3 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.16875 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它细节 | 重量 | 1.00Kgs (Typ.) |
| 表面处理 | 雾面 | |
| 光学详情-基础信息 | 亮度(cd/m²) | 450 (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 最佳角度 | 6 o'clock | |
| 响应速度 | 8 (Typ.)(Tr+Td) ms | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 光学详情-色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 光学详情-1931色域 | NTSC比值 | 0.62 |
| sRGB覆盖率 | 0.8 | |
| Adobe RGB覆盖率 | 0.62 | |
| DCI-P3覆盖率 | 0.65 | |
| Rec.2020覆盖率 | 0.47 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 信号电气 | 输入电流 | 500mA (Typ.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | - | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 禾昌 |
| 型号 | 185083-20121 | |
| 脚距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-20P1C8B-080A | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | Replaceable | |
| 灯管形状 | - | |
| 灯管寿命 | 50K (Typ.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 信盛精工 |
| 型号 | MSB24038P5 | |
| 脚距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 10.8/12.0/12.6V (Min./Typ./Max.) |
| 输入电流 | 705mA (Typ.) | |
常见问题
这是一款15.0英寸、1024×768、450亮度、LVDS20pin、带背光驱动的工业液晶屏，属于比TM150TDSG70更亮一档的XGA4:3工控屏，更适合室内高环境光和一般工业场景。
Q1：这块屏适合什么设备？
更适合工业电脑、工控终端、医疗仪器、检测设备、传统4:3结构HMI、人机界面、室内高环境光设备。公开资料显示它是15.0寸、1024×768、约450cd/m²、LVDS6/8bit、-20~70℃，所以更偏工业长期运行和稳定显示应用，而不是普通低亮室内屏。
Q2：不适合什么场景？
它不太适合宽屏UI布局的项目，因为这块屏是1024×768的4:3比例，不是16:9或16:10宽屏。它也不太适合强日照直射或半户外高亮需求特别强的场景，因为虽然它比TM150TDSG70更亮，但公开亮度大多仍在450nit左右，不属于1000nit以上的高亮户外屏路线。再一个，如果主板平台只支持eDP，这块屏也不合适，因为公开资料明确它是LVDS。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和比例。TM150TDSG71是1024×768，XGA，4:3，这一步很关键，因为15寸项目里也常见宽屏和别的分辨率方案，不能只看尺寸。
再核对接口、针数和供电。公开资料显示它采用LVDS20pins（1ch6/8-bit），供电约3.3V。这一步会直接影响驱动板、转接板和线束能不能沿用。
然后看亮度、视角和显示模式。这块屏约450nit、800:1、80/80/80/80视角、TN/NormallyWhite，说明它属于标准工业显示档，比300nit方案更亮，但不是高亮广视角高对比那一路。
最后看显示区和外形尺寸。它的显示区约304.128×228.096mm，外形约325×253.5×11.8~12.1mm，替代时前框开窗、安装孔位、厚度和排线空间都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是把TM150TDSG71和你前面发的TM150TDSG70当成差不多。两者同样是15寸、1024×768、LVDS20pin、TN、带背光驱动，但公开资料显示TM150TDSG71约450nit，而TM150TDSG70常见约300nit，现场亮度表现会差一截。
第二点，是只看“都是LVDS20pin”，不继续核对具体线序、供电脚和背光脚。公开资料能确认它是20pin、3.3V、1chLVDS，但工业项目里白屏、花屏、背光异常，很多都出在线束和脚位没核清楚。这一句前半段是公开规格，后半段是工业项目里很常见的工程经验判断。
第三点，是忽略它带LEDDriver。公开资料明确提到这块屏是WLED50KHours，WithLEDDriver，所以替代时不能只看逻辑接口，背光控制逻辑也要一起确认。
第四点，是忽略版本后缀差异。像公开资料里还能看到TM150TDSG71-71/-01等写法，尺寸和基础参数接近，但项目上仍要按具体批次规格书核连接器、厚度和出线细节。这个提醒属于工程上更稳妥的做法。

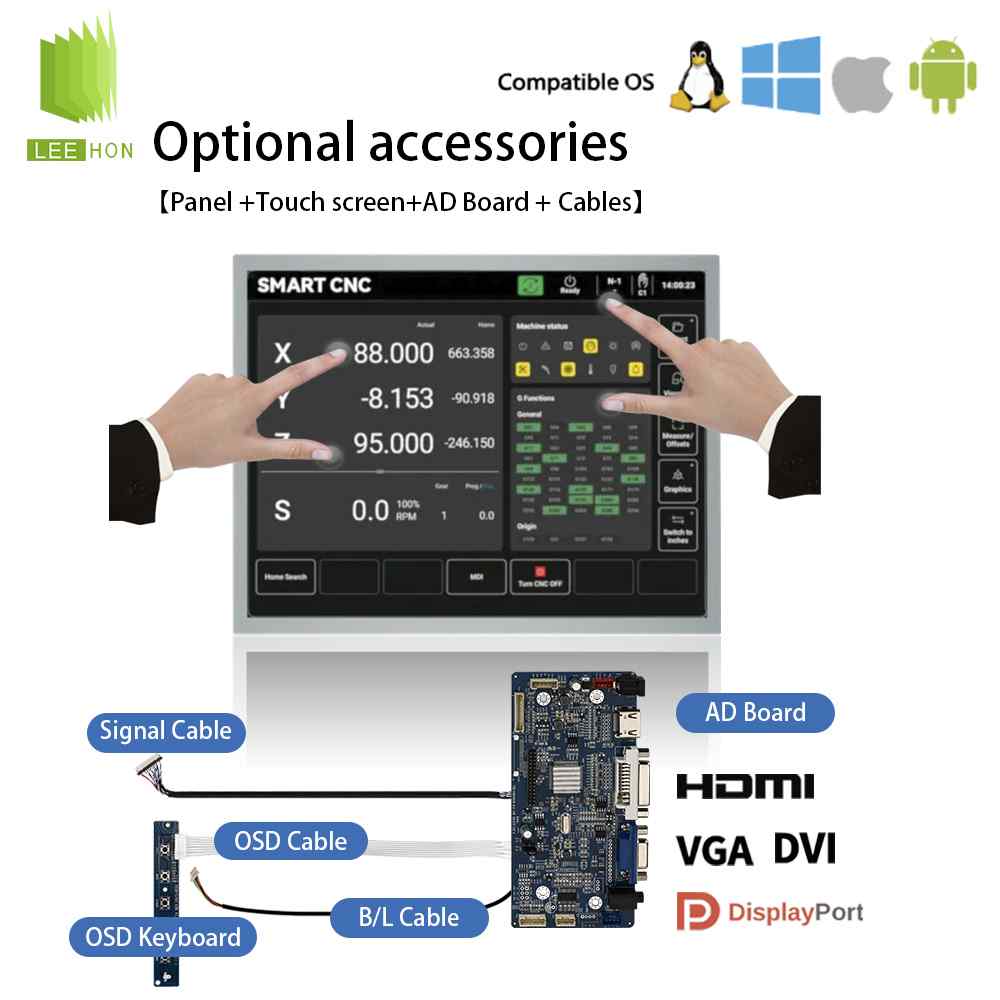

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏显示区约304.128×228.096mm，外形约325×253.5mm，不能只按“15寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1024×768、LVDS单通道、20pin、3.3V，再继续确认背光控制逻辑。因为这块屏公开资料明确是LVDS20pin，而且带LEDDriver。
配线束时，重点核对20pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是LVDS20pin就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与背光属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
15.0寸→1024×768→4:3→LVDS20pin→3.3V→TN→亮度约450nit→显示区304.128×228.096附近→外形325×253.5×11.8~12.1附近→带LEDDriver。
这样筛会比只按“15寸工业屏”找更稳，因为TM150TDSG71的关键点不只是尺寸，还包括XGA4:3、LVDS20pin、3.3V、约450nit和带背光驱动这几个组合特征。
