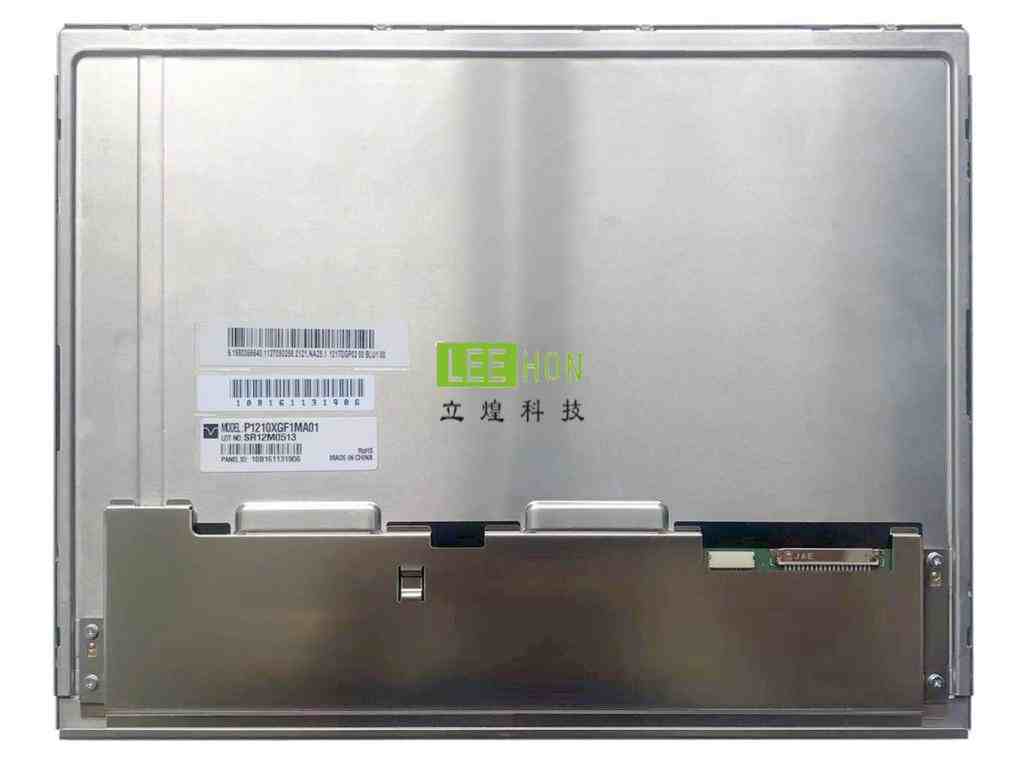

| 天马液晶模组P1210XGF1MA01 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 天马 |
| 面板型号 | P1210XGF1MA01 | |
| 面板尺寸 | 12.1英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | TM121TDGP02-00 | |
| 工作环境 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -40 ~ 90 °C | |
| RoHS状态 | - | |
| 耐振动性 | 2.0G (19.6 m/s²) | |
| 典型特征 | - | - |

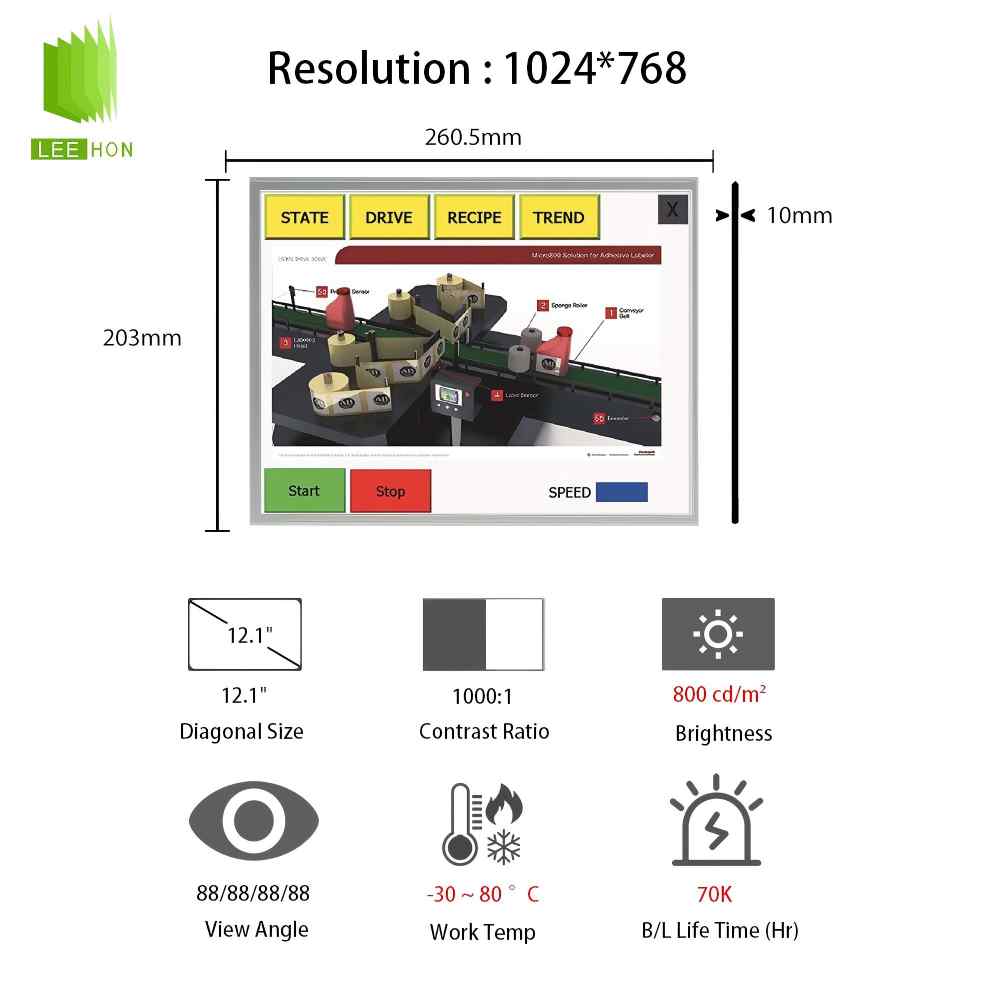

| 像素特征 | 像素数量 | 1024(RGB)×768, XGA |
| 点间距 | 0.080×0.240 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.240×0.240 mm (H×V) [105PPI] | |
| 结构尺寸 | 显示区域 | 245.76×184.32 mm (H×V) |
| 可视区域 | 249×187.5 mm (H×V) | |
| 外观尺寸 | 260.5×203 mm (H×V) | |
| 外观厚度 | 8.8/10.0 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (5-M2) on left, right bezel |
| 其它特征 | 重量 | 550g |
| 表面处理 | 雾面 | |
| 光学详情 | 面板亮度 | 800 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |
| 光学模式 | SFT，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 25 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.305; Wy:0.339 |
| 显示颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 6818K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.74 |
| sRGB覆盖率 | 0.97 | |
| Adobe RGB覆盖率 | 0.77 | |
| DCI-P3覆盖率 | 0.77 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 功率消耗 | 6.26W (Typ.) | |
| 背光特征 | 灯管类型 | WLED |
| 数量 | 8S4P | |
| 灯管寿命 | 70K (Typ.) 小时 | |
| 是否可换 | - | |
| 灯管形状 | 4串 | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM10B-SHLS-TF | |
| 脚间距 | 1.0 mm | |
| 脚数 | 10 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 驱动电气 | 电压输入 | 12.0±0.8V |
| 电流输入 | 480/650mA (Typ./Max.) | |
| 功耗 | 5.76/7.8W (Typ./Max.) | |
| 信号系统 | 信号类型 | LVDS (1 ch, 6/8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 1500/300mA (Typ./Max.) | |
| 功耗 | 495/990mW (Typ./Max.) | |
| 信号接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | FI-SEB20P-HFE | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 接口定义 | LVDS-20P1C8B-010H | |
P1210XGF1MA01液晶屏常见问题
Q1：P1210XGF1MA01 是什么规格的屏幕？
A：这是天马 12.1 英寸工业 TFT 液晶模组，分辨率 XGA（1024×768），常规高亮 800cd/㎡，采用 IPS 广视角、雾面防眩光显示，适配工控常规户外 / 设备机柜使用。
Q2：它和同型号后缀 MA00 有核心区别吗？
A：有，主打亮度区分：P1210XGF1MA01 为800cd/㎡标准版；MA00 是 1300cd/㎡超高亮款，其余尺寸、接口、温度、分辨率完全一致，可简易对换改装。
Q3：P1210XGF1MA01 的工作温区是多少？
A：属于工业宽温屏，常规工作温度 - 30℃~+80℃，存储温区 - 40℃~+90℃，能适配车载、工业机床、户外机柜等高低温严苛环境。

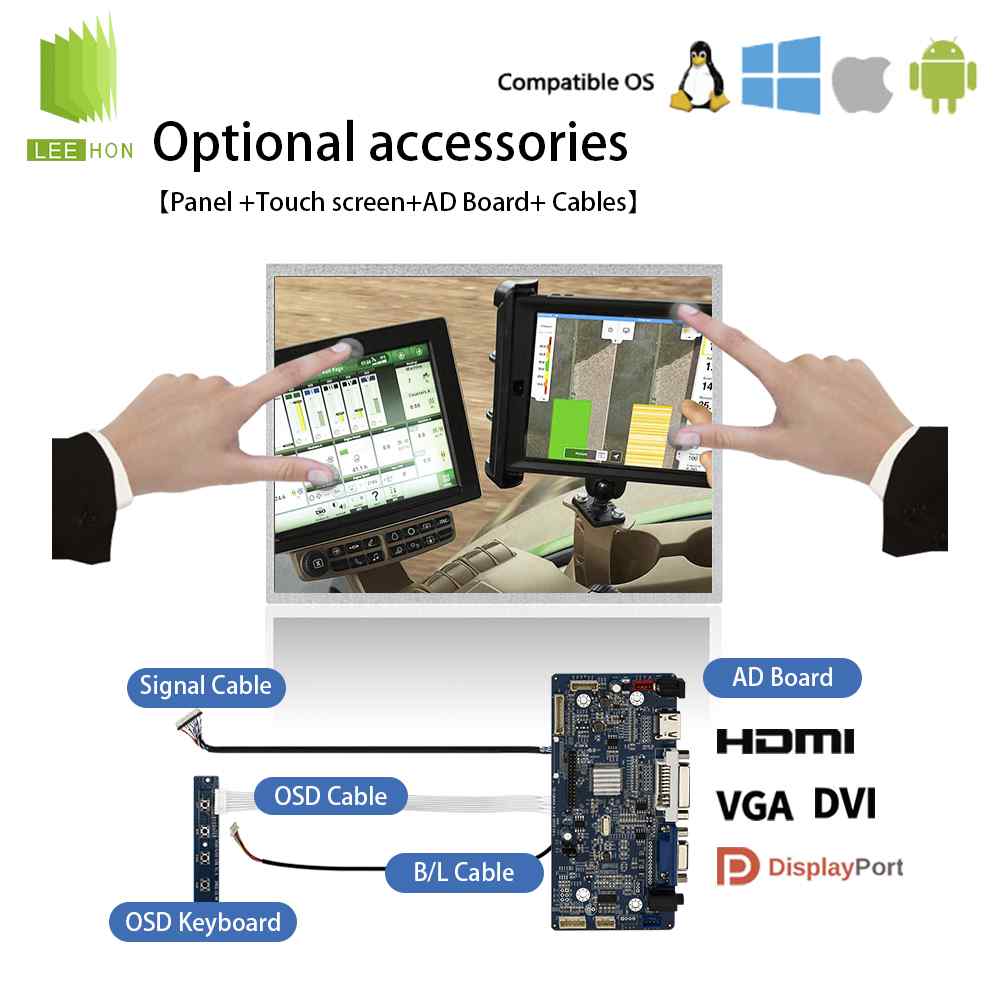

Q4：这款屏幕接口与触控配置是什么？
A：标配LVDS 信号接口，模组无集成电容 / 电阻触控，如需触摸功能需额外加装外贴触摸屏；背光为 WLED 标配，无内置驱动板，需外接背光驱动供电。
Q5：P1210XGF1MA01 常用替换选型有哪些？
A：同尺寸兼容款可参考：天马同系列低亮 MB00 版本、友达 G121 系列标准版、京东方 12.1 寸 XGA 工业屏；替换时重点核对安装孔位、LVDS 针脚定义、背光电压即可。
