| 天马液晶模组P1040XGF1MA00 信息表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 天马 |
| 面板型号 | P1040XGF1MA00 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | TM104TDGP13-00 | |
| 工作环境 | RoHS状态 | - |
| 工作温度 | -30 ~ 80 °C | |
| 存储温度 | -40 ~ 85 °C | |
| 耐振动性 | 6.8G (66.64 m/s²) | |
| 面板应用 | - | - |
| 典型特征 | - | - |
| 面板尺寸 | 面板尺寸 | 10.4英寸 |
| 像素特征 | 像素数量 | 1024(RGB)×768, XGA |
| 像素布局 | RGB垂直条状 | |
| 像素间距 (mm) | 0.2055×0.2055 [123PPI] | |
| 点间距 (mm) | 0.0685×0.2055 | |

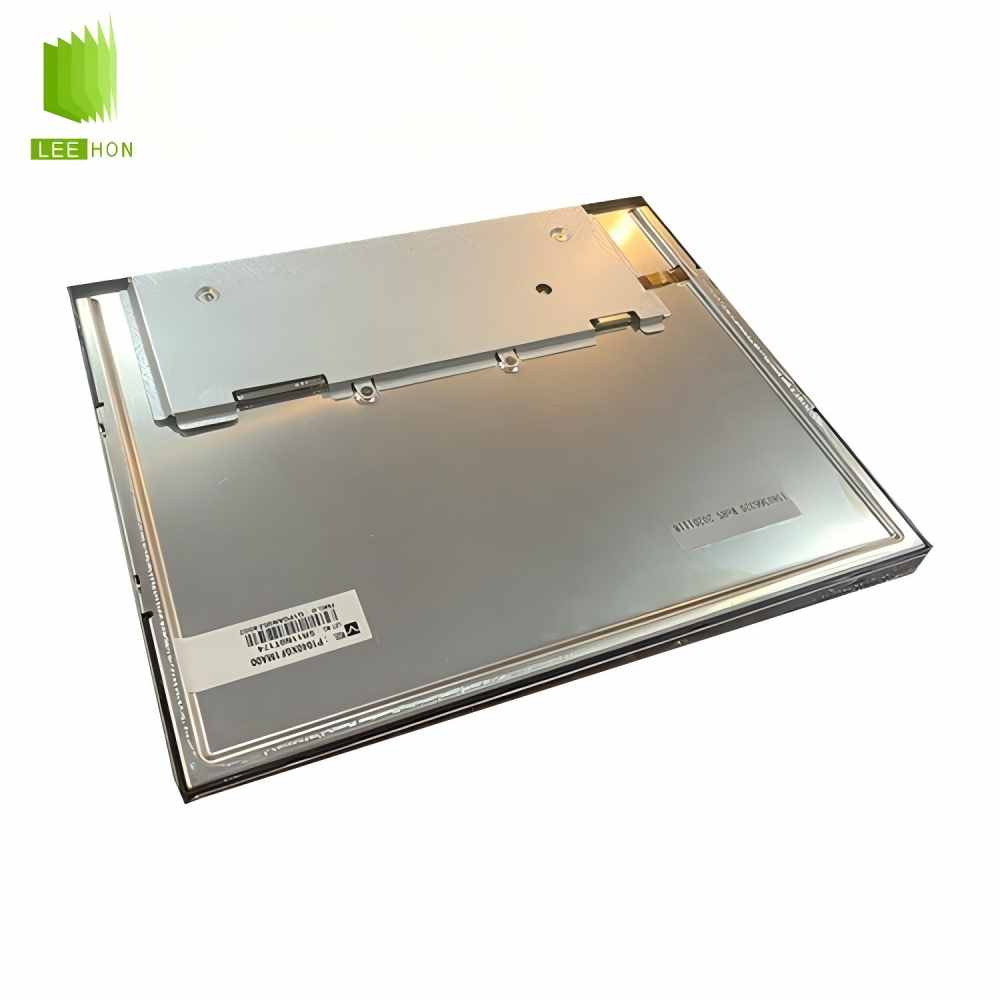

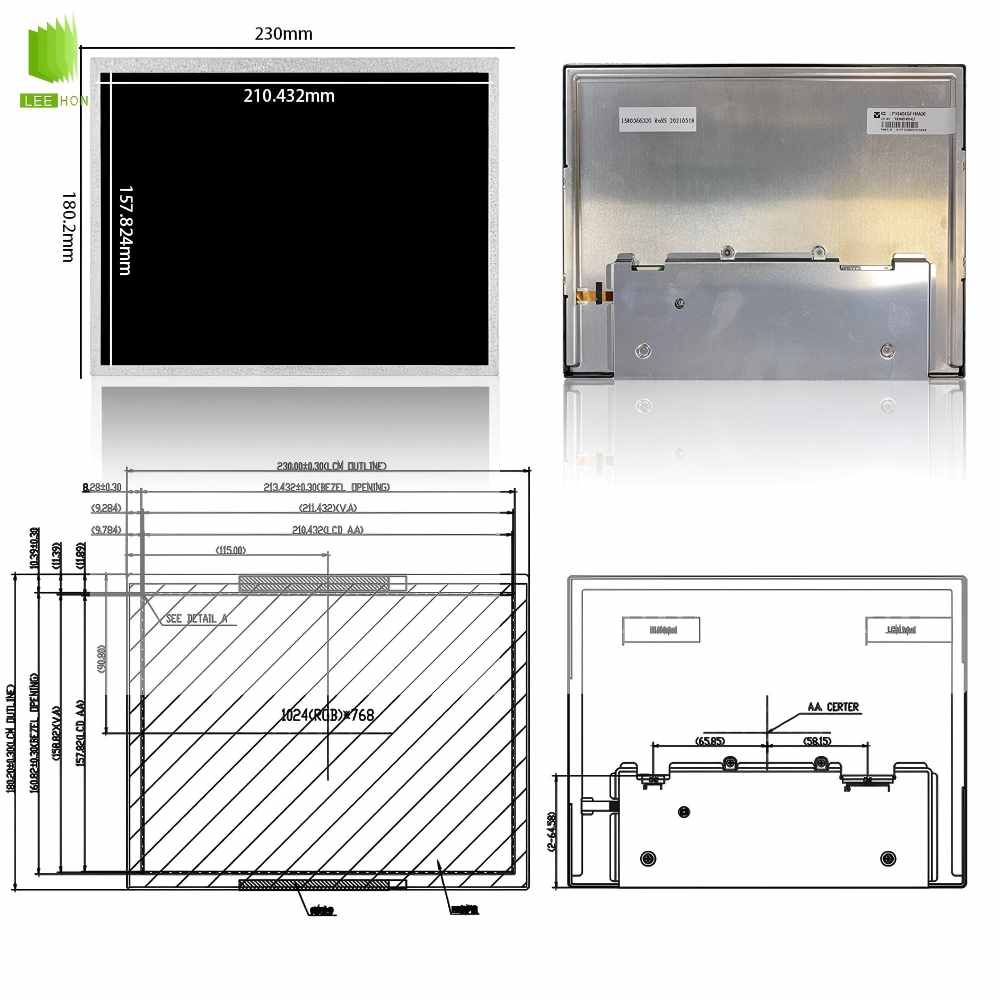

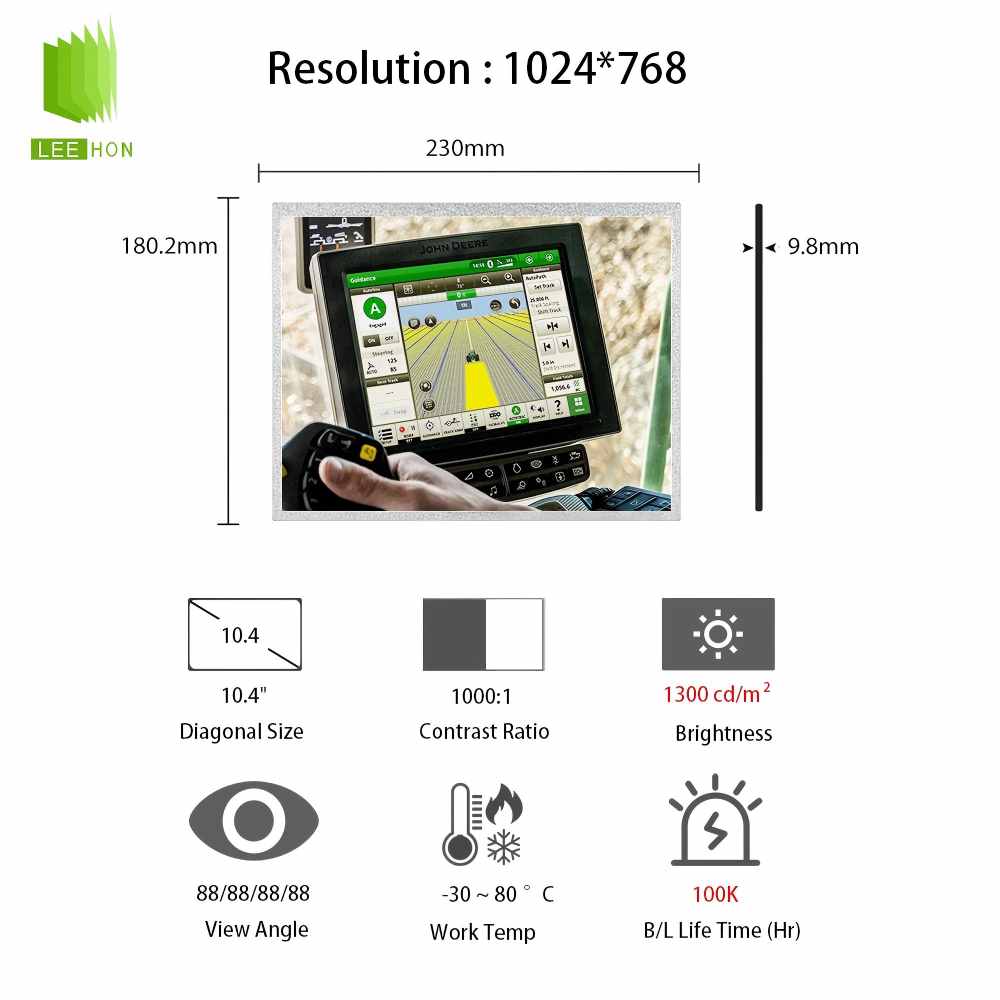

| 结构尺寸 | 显示区域 (mm) | 210.432(H) × 157.824(V) |
| 可视区域 (mm) | 213.432(H) × 160.82(V) | |
| 外观尺寸 (mm) | 230(H) × 180.2(V) | |
| 外观厚度 (mm) | 9.5±0.3 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| Shape Style | - | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它详情 | 重量 | 430g (Typ.) |
| 表面防护 | - | |
| 表面处理 | 雾面 | |
| 光学特征-基本信息 | 面板亮度 | 1300 cd/m² (Typ.) |
| 可视角度 (L/R/U/D) | 88/88/88/88 (Typ.)(CR≥10) | |
| 反应时间 (ms) | 35 (Typ.)(Tr+Td) | |
| 视角方向 | 全视角 | |
| 工作模式 | SFT，常黑显示，透射式 | |
| 光学特征-对比度 | 对比度 | 1000 : 1 (Typ.) (透射) |
| 显示颜色 | 色温 | 6485K |
| 显示颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 白色色度 | X:0.313; Y:0.329 | |
| 1931色域 | NTSC比值 | 0.56 |
| sRGB覆盖率 | 0.76 | |
| Adobe RGB覆盖率 | 0.58 | |
| DCI-P3覆盖率 | 0.58 | |
| Rec.2020覆盖率 | 0.42 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | - | 1.25/1.33 (Typ./Max.)(9 points) |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 翻转扫描 | 翻转 (180°) | - |
| 工作频率 | - | 60Hz |
| 驱动IC | - | 已邦定 RM51150*1 + RM76870*2 |
| 灯管特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | 6S4P | |
| 形状 | 4串 | |
| 寿命(小时) | 100K (Typ.) | |
| 背光可换性 | - | |
| WLED电气 | 电压供应 | 18.6/20.4V (Typ./Max.) |
| 电流供应 | 120mA (Typ.) | |
| 功率消耗 | 8.93W (Typ.) | |
| 接口特征 | 位置 | - |
| 背光驱动 | 无 | |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM10B-SHLS-TF(LF)(SN) | |
| 脚间距 | 1.0 mm | |
| Pin 数量 | 10 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-10PINS-NNCAACCAAC | |
| 驱动电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 300/450/675mA (Min./Typ./Max.) | |
| 功率消耗 | 1.485W (Typ.) | |
| 接口特征 | 位置 | - |
| 信号系统 | LVDS (1 ch, 6/8-bit) | |
| 类型 | 端子 | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | FI-SEB20P-HFE | |
| 脚间距 | 1.25 mm | |
| Pin 数量 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-20P1C8B-010H | |
| 包装特征 | 包装类型 | 内箱 |
| 片/包装 | 6 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 520×345×74 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 0.0133 | |
| 备注 | - | |
| 包装特征 | 包装类型 | 外箱 |
| 片/包装 | 18 | |
| 箱数 | 3 | |
| 包装长宽高(mm) | 544×365×250 | |
| 毛重 (Kgs) | 12.64 | |
| 体积(m³) | 0.0496 | |
P1040XGF1MA00 液晶屏常见问题
Q1：P1040XGF1MA00 是什么品牌、尺寸、分辨率的屏？
A：天马（TIANMA） 原厂工业级高亮屏，10.4 英寸 4:3 方屏，标准分辨率1024×768（XGA），像素密度 123PPI，表面为 ** 雾面防眩光（Antiglare）** 处理，无触摸、无内置背光驱动。
Q2：这款屏亮度、背光、寿命如何，适合户外吗？
A：典型亮度1300 cd/m²（1300 尼特），属于高亮户外可读级；背光为侧入式 WLED 白光 LED，背光寿命10 万小时（Typ.）；支持180° 翻转显示，强光下可视性远优于普通 500 尼特工业屏，适配户外 / 半户外场景。

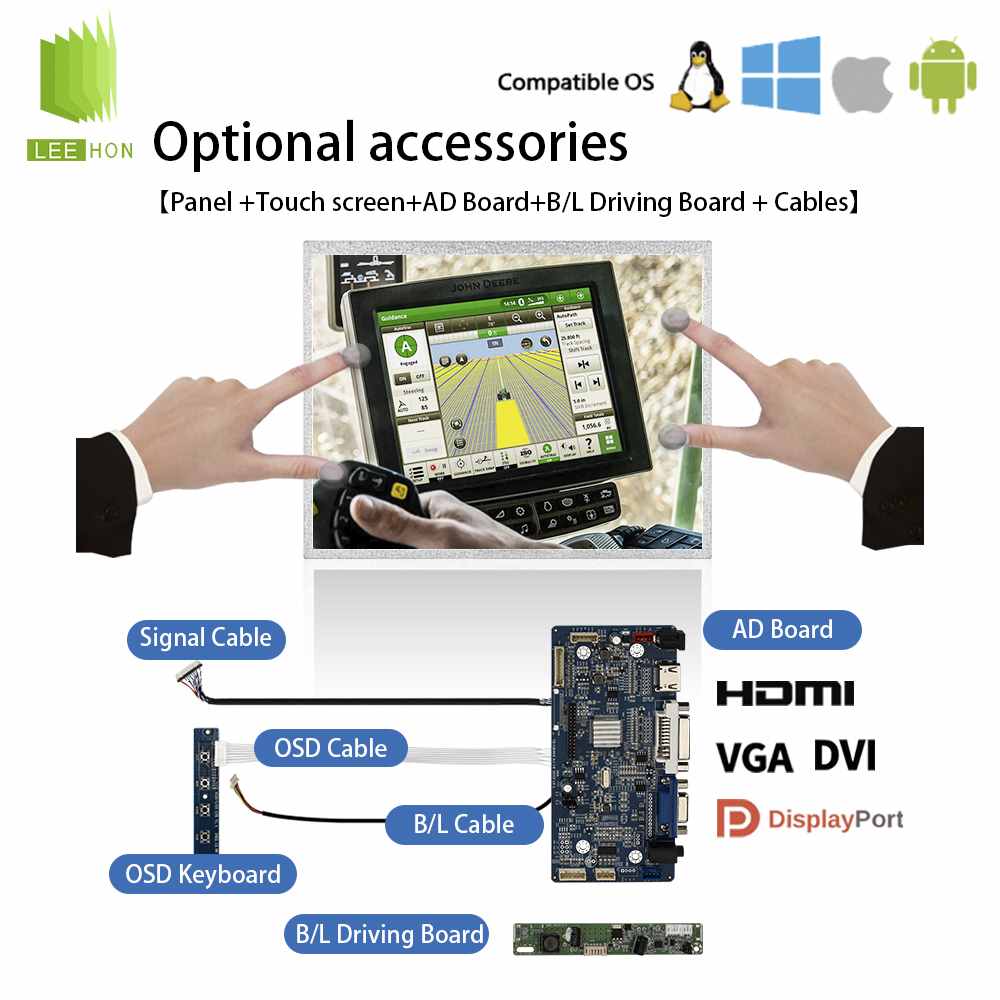

Q3：P1040XGF1MA00 的接口、供电与驱动要求是什么？
A：信号接口为单通道 LVDS（1ch, 6/8-bit，20pin 端子，脚距 1.25mm），兼容主流 LVDS 驱动板；无内置背光驱动，需外接背光驱动板；屏体供电3.3V（Typ.），背光典型供电19.2V，整机典型功耗约 9.2W。
Q4：它的宽温、抗震、可视角度等工业特性如何？
A：工作温度 - 30℃~+80℃、存储 - 40℃~+85℃，满足极寒 / 高温工业环境；抗震等级6.8G（66.64m/s²），抗振动、抗电磁干扰强；全视角 88/88/88/88°（Typ., CR≥10），上下左右无明显偏色、对比度衰减。
Q5：P1040XGF1MA00 主要用在哪些设备场景？
A：主打高亮工业 / 户外显示，典型应用：户外工控一体机、车载导航 / 特种车载屏、机床 / 注塑机操作面板、户外医疗设备、船舶 / 工程机械显示终端、户外自助终端、工业监控屏等严苛工况设备。
