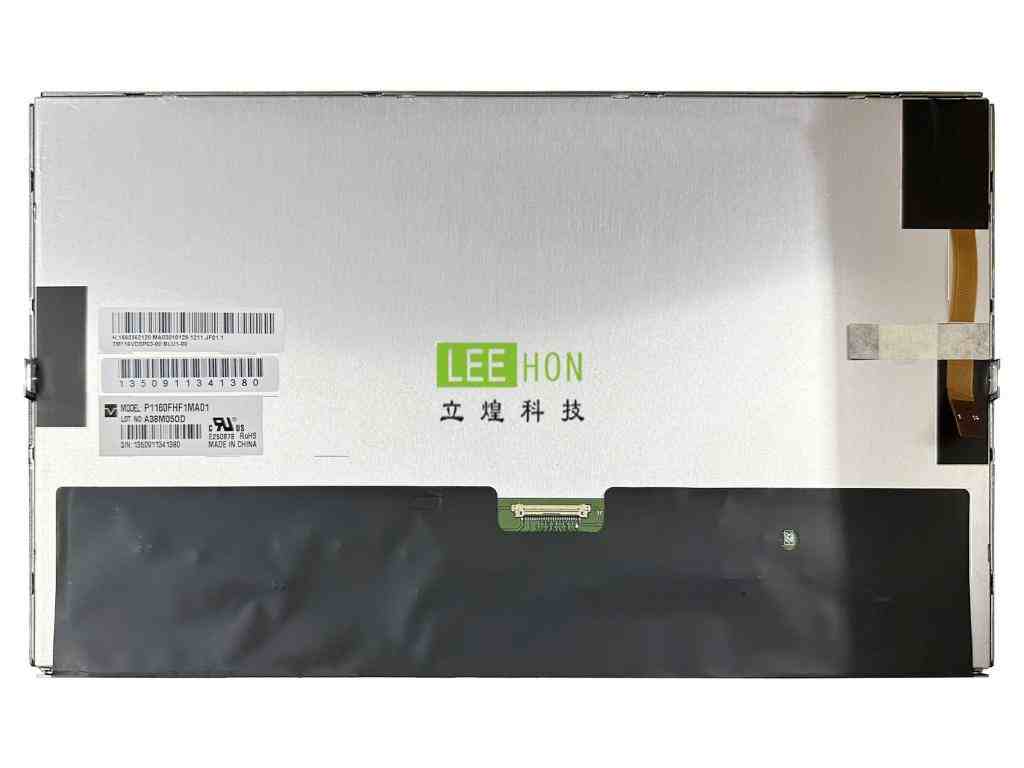

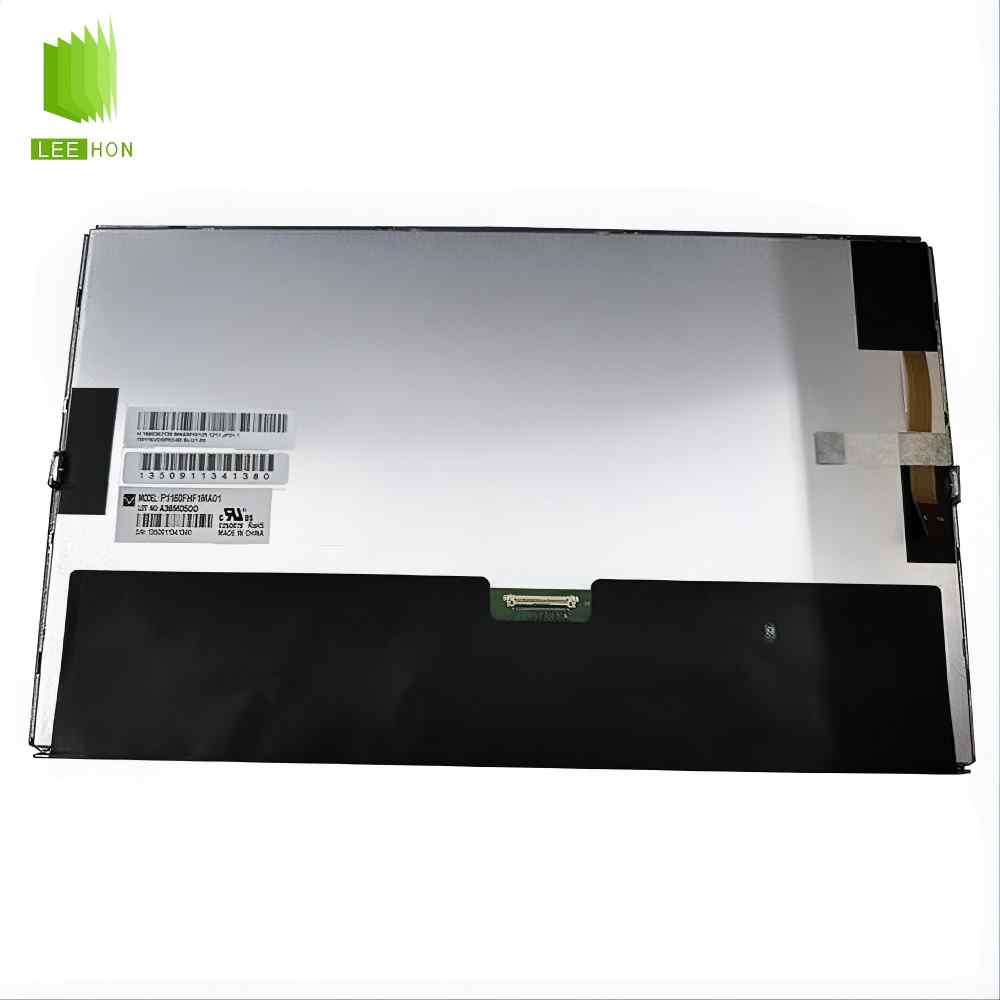

| 天马液晶模组P1160FHF1MA01 应用详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 基本信息 | 面板品牌 | 天马 | ||||
| 面板型号 | P1160FHF1MA01 | |||||
| 面板尺寸 | 11.6英寸 | |||||
| 面板应用 | - | |||||
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||||
| 型号别名 | - | |||||
| 工作环境 | 工作温度 | -20 ~ 70 °C | ||||
| 存储温度 | -30 ~ 80 °C | |||||
| RoHS状态 | - | |||||
| 耐振动性 | - | |||||
| 典型特征 | - | - | ||||
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD | ||||
| 点间距 | 0.0445×0.1335 mm (H×V) | |||||
| 像素布局 | RGB垂直条状 | |||||
| 像素间距 | 0.1335×0.1335 mm (H×V) [190PPI] | |||||
| 结构尺寸 | 显示区域 | 256.32×144.18 mm (H×V) | ||||
| 可视区域 | 259.31×148.73 mm (H×V) | |||||
| 外观尺寸 | 273.5×166.5 mm (H×V) | |||||
| 外观厚度 | 7.8/11.5 (Typ./Max.) mm | |||||
| 外观特征 | 外观形状 | 平面矩形 | ||||
| 风景肖像 | 风景模式 | |||||
| 宽高比 | 16:9 (H:V) | |||||
| 外观样式 | - | |||||
| 安装孔位 | - | Side mounting holes (2-Φ1.4) on left, right bezel | ||||
| 其它特征 | 重量 | 530g | ||||
| 表面处理 | Hard coating | |||||
| 光学详情 | 面板亮度 | 1000 cd/m² (Typ.) | ||||
| 对比度 | 900:1 (Typ.) (透射) | |||||
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |||||
| 光学模式 | SFT，常黑显示，透射式 | |||||
| 视角方向 | 全视角 | |||||
| 反应时间 | 25 (Typ.)(Tr+Td) ms | |||||
| 色彩性能 | 白色色度 | Wx:0.310; Wy:0.340 | ||||
| 显示颜色 | 16.7M (8-bit) | |||||
| 色温 | 6551K | |||||
| 亮度变动 | 1.25/1.43 (Typ./Max.)(9 points) | |||||
| 1931色域 | NTSC比值 | 0.72 | ||||
| sRGB覆盖率 | 0.98 | |||||
| Adobe RGB覆盖率 | 0.75 | |||||
| DCI-P3覆盖率 | 0.74 | |||||
| Rec.2020覆盖率 | 0.54 | |||||
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||||
| 显示性能 | 室外可视 | 是 | ||||
| 透射系数 | - | |||||
| 电子详情 | 工作频率 | 60Hz | ||||
| 翻转扫描 | No | |||||
| 功率消耗 | 11.0W (Typ.) | |||||
| 背光特征 | 灯管类型 | WLED | ||||
| 数量 | 9S6P | |||||
| 灯管寿命 | 50K (Typ.) 小时 | |||||
| 是否可换 | - | |||||
| 灯管形状 | 6串 | |||||
| 位置 | 侧入式光源 | |||||
| 灯管电气 | 电压输入 | 24.3/26.1/29.7V (Min./Typ./Max.) | ||||
| 电流输入 | 60mA (Typ.) | |||||
| 功耗 | 8.59/9.72/10.5W (Min./Typ./Max.) | |||||
| 接口特征 | 类型 | 端子 | ||||
| 位置 | - | |||||
| 灯管驱动 | 无 | |||||
| 接口详情 | 品牌 | 京瓷 | ||||
| 型号 | 04-6299-614-020-846+ | |||||
| 脚间距 | 0.5 mm | |||||
| 脚数 | 14 pins | |||||
| 数量 | 1 pcs | |||||
| 接口定义 | BLE-14PINS-AAAANNNNCCCCCC | |||||
| 信号系统 | 信号类型 | LVDS (2 ch, 8-bit) | ||||
| 信号逻辑电压 | - | |||||
| 信号电气 | 电压输入 | 3.3V (Typ.) | ||||
| 电流输入 | - | |||||
| 功耗 | 1.32W (Typ.) | |||||
| 信号接口特征 | 类型 | 端子 | ||||
| 位置 | - | |||||
| 端子详情 | 品牌 | I-PEX | ||||
| 型号 | 20455-030E-76 | |||||
| 脚间距 | 0.5 mm | |||||
| 脚数 | 30 pins | |||||
| 数量 | 1 pcs | |||||
| 接口定义 | - | |||||
| 天马液晶模组P1160FHF1MA01 包装详情表 | ||||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) | 备注 |
| 纸箱 | 14 | 1 | 530×430×274 | 9.98 | 0.0624 | - |
| 卡板 | 280 | 20 | N/A | N/A | N/A | - |
P1160FHF1MA01 液晶屏常见问题
Q1：P1160FHF1MA01 是什么品牌、尺寸与基础分辨率？
A：天马（TIANMA）工业级液晶模组，11.6 英寸 16:9 宽屏，标准分辨率 1920×1080（FHD 全高清），采用 IPS 广视角面板，画质通透无偏色。
Q2：这款屏亮度、背光配置有什么优势？
A：典型高亮规格800cd/㎡，搭配长效 WLED 背光，背光使用寿命可达 10 万小时；雾面防眩光表面，窗边、半户外强光环境也能清晰看清画面。
Q3：P1160FHF1MA01 适配什么信号接口，替换注意事项？
A：标配LVDS 接口，和同型号 MA00 版本引脚兼容；不支持直接对接 eDP 驱动板，改装替换时需核对背光供电电压与屏线针脚定义。
Q4：它的温宽与工业防护性能怎么样？
A：工业宽温设计，工作温度 -20℃~+70℃，耐高低温、抗震动、抗电磁干扰，支持设备 7×24 小时长时间连续开机运行。
Q5：P1160FHF1MA01 主流应用场景有哪些？
A：主打高亮高清工业显示，多用于车载特种终端、工程机械操作屏、工业一体机、医疗便携检测设备、户外自助嵌入式显示屏、工控一体机等严苛工况设备。
