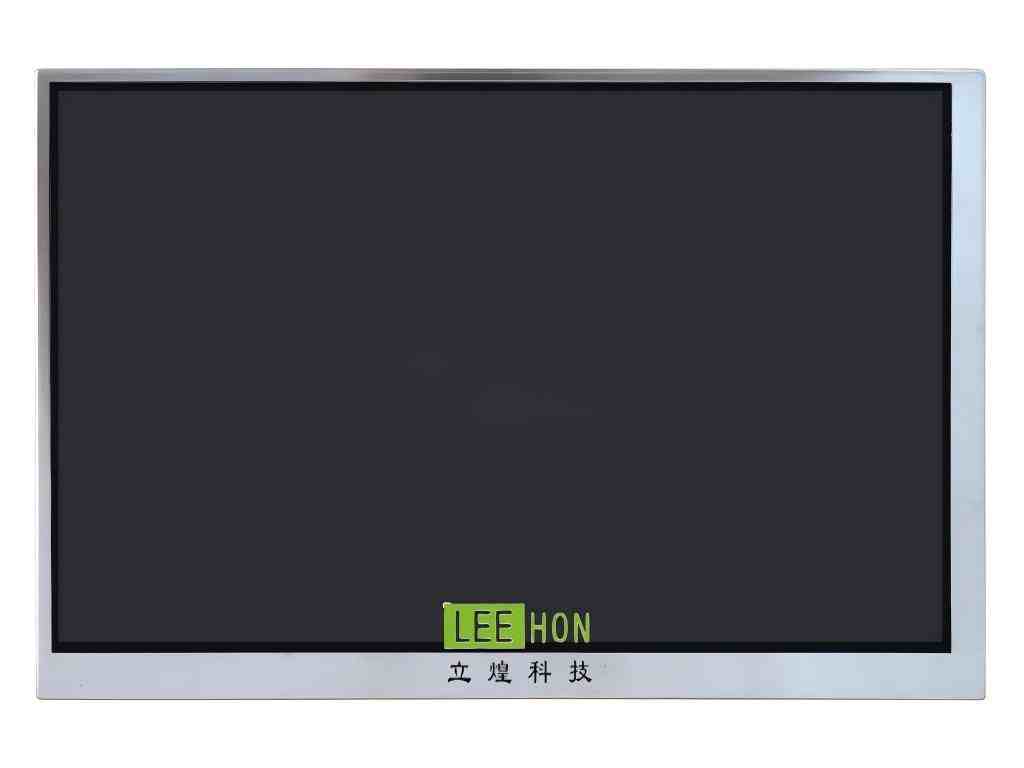

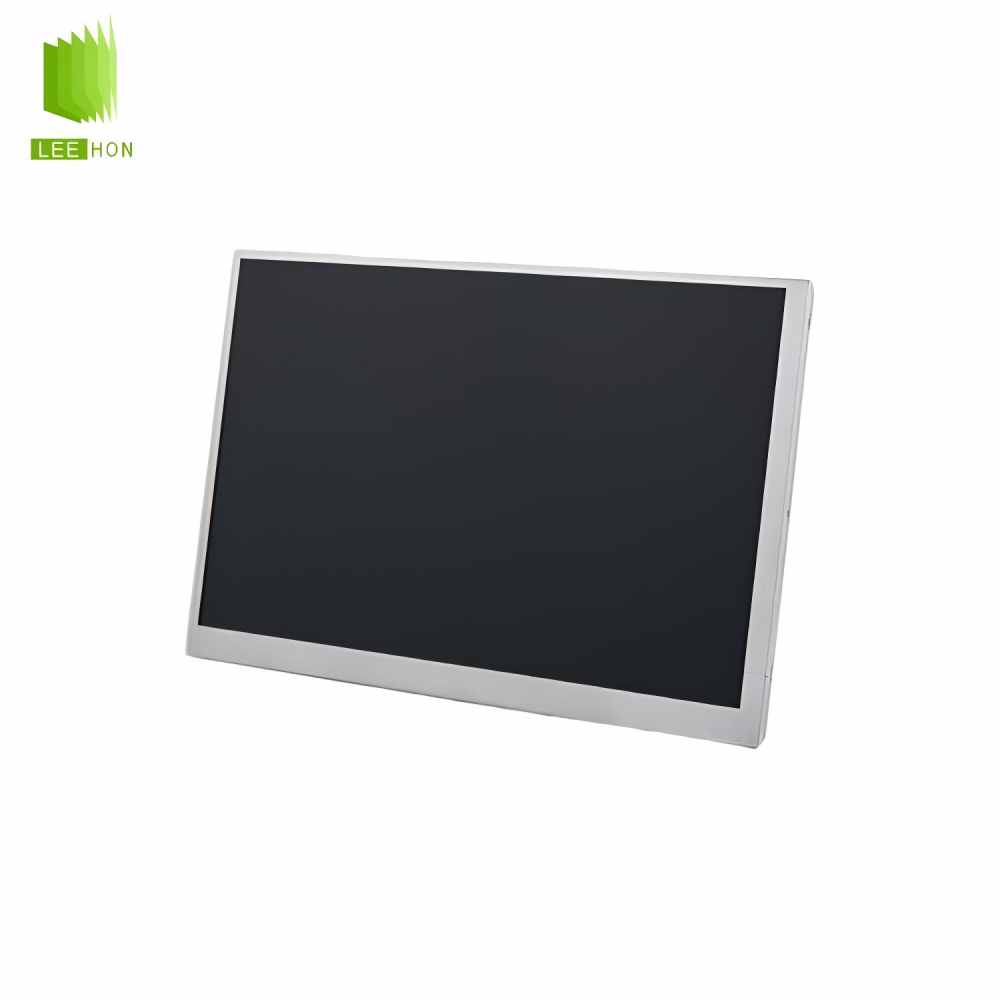

TM070JDHG30-00天马7寸LCD工业液晶屏幕

天马液晶模组TM070JDHG30-00 应用详情表
类别	参数	详情
基础信息	制造商	天马
	型号	TM070JDHG30-00
	类型	a-Si TFT-LCD , 液晶模组
	应用产品	-
	对角尺寸	7.0"
	别名	-
	典型特征	-
应用环境	存储温度	-30 ~ 80 °C
	工作温度	-20 ~ 70 °C
	RoHS	-
	抗振性能	-
像素特征	解析度	1280(RGB)×800, WXGA
	点间距(mm)	0.039×0.117 (H×V)
	像素排列	RGB垂直条状
	像素间距(mm)	0.117×0.117 (H×V) [217PPI]
结构尺寸	显示区域(mm)	149.76(H) × 93.6(V)
	开口区域(mm)	152.76(H) × 96.6(V)

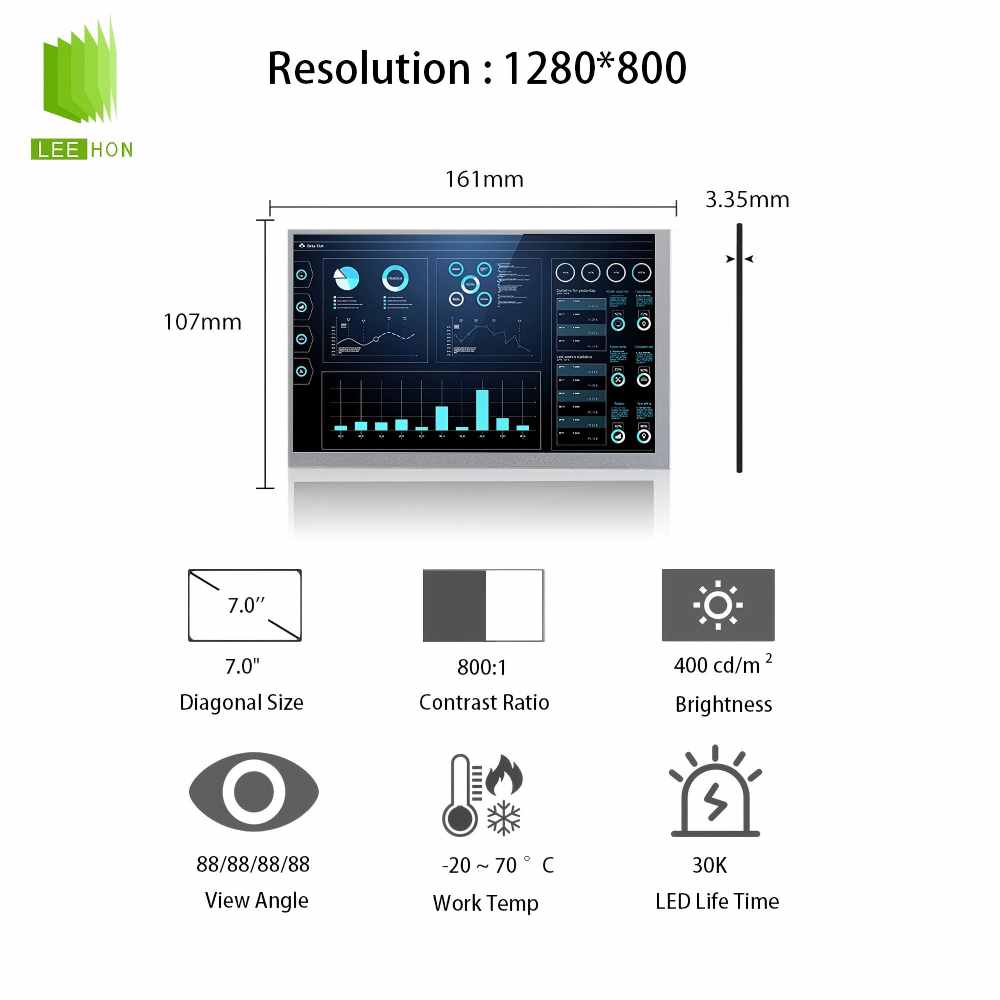

	外观尺寸(mm)	161(H) × 107(V)
	外观厚度(mm)	3.35/4.95 (Typ./Max.)
外观特征	物理形状	平面矩形
	外观样式	-
	宽高比	16:10 (H:V)
	风景肖像	风景模式
安装方式	Without	-
其它参数	重量	120g (Typ.)
	表面处理	Hard coating (3H)
光学详情	显示亮度	400 cd/m² (Typ.)
	对比度	800:1 (Typ.) (透射)
	可视角度	88/88/88/88 (Typ.)(CR≥10)
	显示模式	SFT，常黑显示，透射式
	推荐视角	全视角
	响应时间(ms)	35 (Typ.)(Tr+Td)
色彩性能	白色坐标	Wx:0.306; Wy:0.329
	支持颜色	16.7M (8-bit)
	色温	6869K
	亮度均匀性	1.33/1.43 (Typ./Max.)(9 points)
1931色域	NTSC比值	0.5
	sRGB覆盖率	0.7
	Adobe RGB覆盖率	0.53
	DCI-P3覆盖率	0.52
	Rec.2020覆盖率	0.38
	色域说明	sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
帧频率	60Hz	-
翻转扫描	No	-
信号电气	电压供应	3.3/10.4/16/-6.8V (Typ.)(VDD/AVDD/VGH/VGL)
	电流供应	53/41.5/0.41/0.41mA (Typ.)(IDD/AIDD/IGH/IGL)
信号类型	LVDS	1 ch, 8-bit
	逻辑电压	-
接口特征	位置	-
	类型	FPC
接口详情	品牌	-
	型号	-
	脚距	0.5 mm
	脚数	40 pins
	数量	1 pcs
光源特征	光源类型	WLED
	数量	3S7P
	位置	侧入式光源
	是否可换	-
	形状	阵列
	寿命	30K (Typ.) Hours
灯管电气	电压供应	9.3/10.2V (Typ./Max.)
	电流供应	140mA (Typ.)
	功率消耗	1.3/1.43W (Typ./Max.)
接口特征	位置	-
	类型	包含在屏信号接口中
光源驱动	无	-
天马液晶模组TM070JDHG30-00 包装详情表
包装类型	片/包装	箱数	包装长宽高(mm)	毛重 (Kgs)	体积(m³)	备注
内箱	24	1	520×345×74	N/A	0.0133	after Mar. 2023
外箱	72	3	544×365×250	N/A	0.0496	after Mar. 2023
纸箱	40	1	530×350×288	N/A	0.0534	before Mar. 2023

TM070JDHG30-00液晶屏常见问题

Q：TM070JDHG30-00 是什么品牌、尺寸和分辨率？

A：由天马（TIANMA） 生产，为7.0 英寸 a-Si TFT-LCD 液晶模组，分辨率1280×800（WXGA），像素密度217PPI，宽高比16:10。

Q：它的接口、供电与背光配置如何？

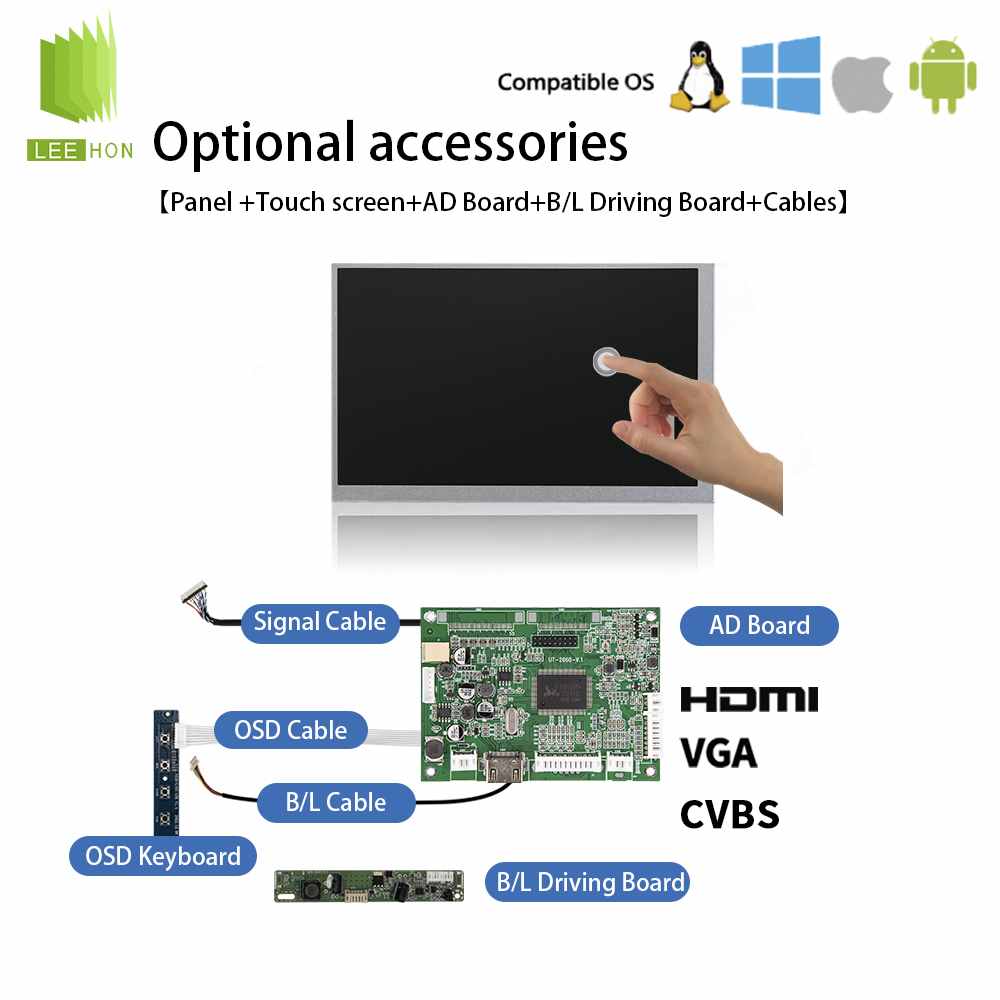

A：采用LVDS 40 针 FPC信号接口；驱动电压3.3V；背光为3S7P WLED 侧入式，无内置背光驱动，需外部驱动，背光寿命 ≥3 万小时。

Q：显示性能与可视角度怎么样？

A：典型亮度400 cd/m²，对比度800:1，响应时间35ms；IPS 全视角，上下左右可视角度均为88°，色彩数16.7M，表面为3H 硬化防刮处理。

Q：工作温度、物理尺寸与应用场景？

A：工作温度 -20℃～70℃，存储温度-30℃～80℃；外观尺寸161×107×3.35mm，显示区域149.76×93.6mm，重120g；主要用于工业 HMI、医疗设备、车载中控、工业平板、可视电话等。

Q：核心特性与使用注意事项？

A：核心特性：IPS 全视角、高分辨率、工业级、薄型轻量化、硬化表面；注意：需外接背光驱动，LVDS 时序与供电需匹配规格书，户外强光下可视性一般，建议搭配遮光罩。
