| 天马液晶模组TM080TDGP01-00 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 天马 |
| 型号 | TM080TDGP01-00 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | - | |
| 对角尺寸 | 8.0" | |
| 应用环境 | 存储温度 | -30 ~~ 80 °C |
| 工作温度 | -20 ~~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 像素特征 | 解析度 | 1024(RGB)×768, XGA |
| 点间距(mm) | 0.05275×0.15825 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.15825×0.15825 (H×V) [160PPI] | |

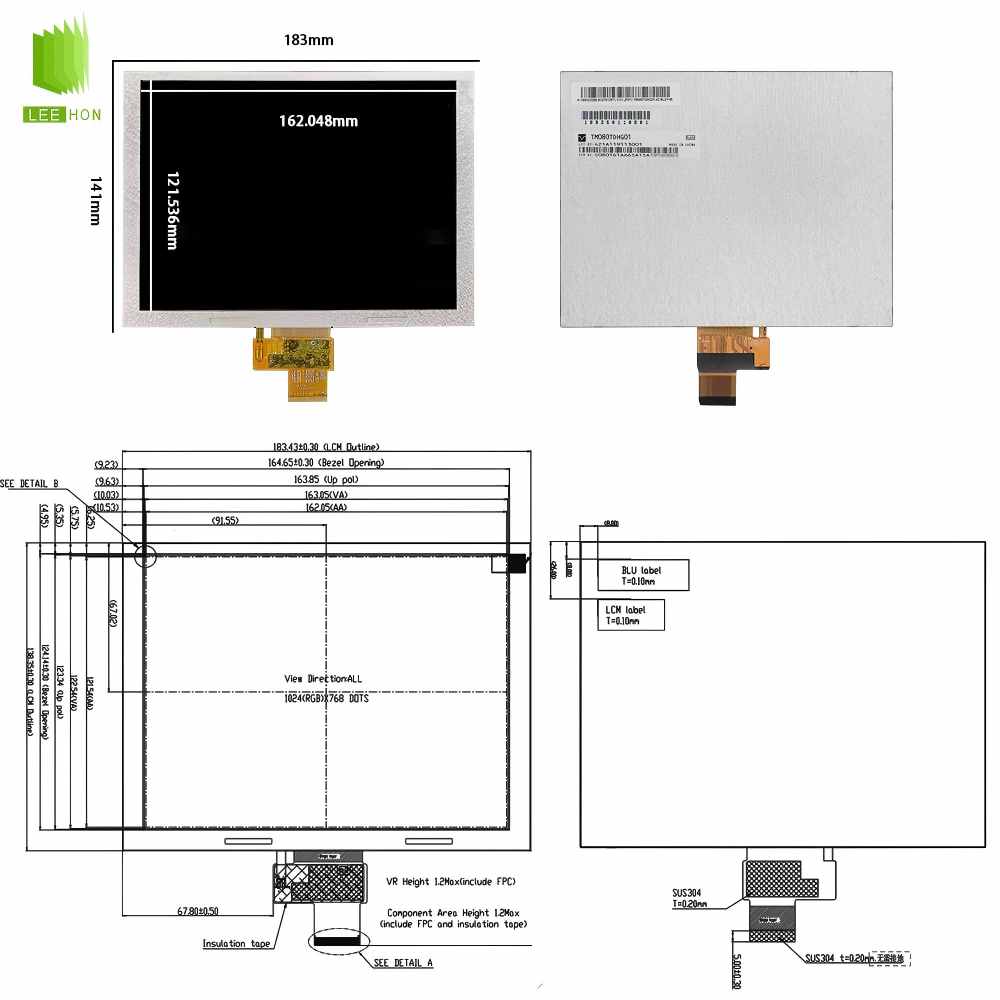

| 结构尺寸 | 显示区域(mm) | 162.048(H) × 121.536(V) |
| 开口区域(mm) | 164.65(H) × 122.54(V) | |

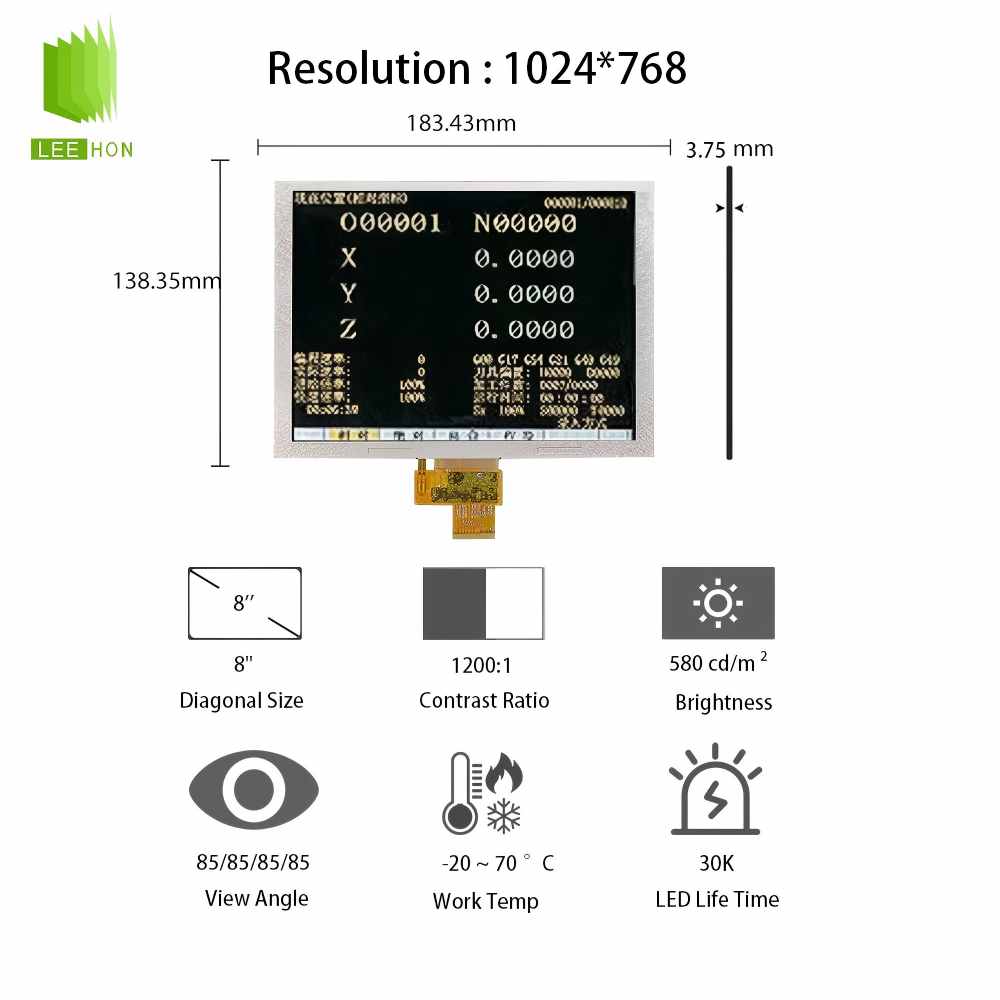

| 外观尺寸(mm) | 183.43(H) × 138.35(V) | |
| 外观厚度(mm) | 3.75±0.3 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观形状 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | Without | - |
| 其它参数 | 重量 | TBD |
| 表面处理 | Hard coating | |
| 光学详情 | 显示亮度 | 580 cd/m² (Typ.) |
| 对比度 | 1200:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | SFT，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间(ms) | 35 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | X:0.310; Y:0.329 |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 6647K | |
| 1931色域 | NTSC比值 | 0.52 |
| sRGB覆盖率 | 0.71 | |
| Adobe RGB覆盖率 | 0.54 | |
| DCI-P3覆盖率 | 0.54 | |
| Rec.2020覆盖率 | 0.39 | |
| 帧频率 | 60Hz | - |
| 翻转扫描 | 翻转 (水平/垂直) | - |
| 驱动IC | COG 已邦定 RM51150+HX8684B | - |
| 信号电气 | 电压供应 | 3.3/12.6/23/-7.0V (Typ.)(VDD/AVDD/VGH/VGL) |
| 电流供应 | 19.3/57/0.65/0.65mA (Typ.)(IDD/AIDD/IGH/IGL) | |
| 功耗 | 0.8/1.2W (Typ./Max.) | |
| 信号类型 | LVDS | 1 ch, 8-bit |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | FPC | |
| 接口详情 | 品牌 | - |
| 型号 | - | |
| 数量 | 1 pcs | |
| 脚数 | 40 pins | |
| 脚距 | 0.5 mm | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | 阵列 | |
| 位置 | 侧入式光源 | |
| 数量 | 3S9P | |
| 是否可换 | - | |
| 灯管寿命 | 30K (Typ.) 小时 | |
| 灯管电气 | 电压供应 | 9.3±0.9V |
| 电流供应 | 180/225mA (Typ./Max.) | |
| 功耗 | 1.67/2.3W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 背光驱动 | 无 | - |
| 包装详情 | 包装类型 | 内箱 |
| 片/包装 | 12 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 520×345×74 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 0.0133 | |
| 包装详情 | 包装类型 | 纸箱 |
| 片/包装 | 36 | |
| 箱数 | 3 | |
| 包装长宽高(mm) | 544×365×250 | |
| 毛重 (Kgs) | 12.1 | |
| 体积(m³) | 0.0496 | |
| 包装详情 | 包装类型 | 卡板 |
| 片/包装 | 1080 | |
| 箱数 | 90 | |
TM080TDGP01-00液晶屏常见问题
Q：TM080TDGP01-00 是哪家的屏，尺寸和分辨率是多少？
A：是天马（Tianma） 8.0 英寸 TFT-LCD 模组，分辨率为 1280×720（720P），16:9 宽屏。
Q：这款屏采用什么接口，常见供电要求？
A：一般为 LVDS 接口，多为单通道 8bit 配置；主供电通常为 3.3V，配合背光驱动电路。
Q：TM080TDGP01-00 属于什么面板类型和视角？
A：多为 IPS / 广视角 面板，可视角度接近 全视角，亮度典型值在 300–500 cd/m² 区间。
Q：主要用在哪些产品上？
A：多用于车载中控、智能座舱副屏、工业平板、医疗显示、智能家居中控、广告一体机等中高端嵌入式设备。
Q：有哪些相近的替代型号？
A：同尺寸 720P LVDS 屏可做替代，如 TM080TDGP 系列其他版本、群创 / 友达 8 寸 1280×720 LVDS 模组。
