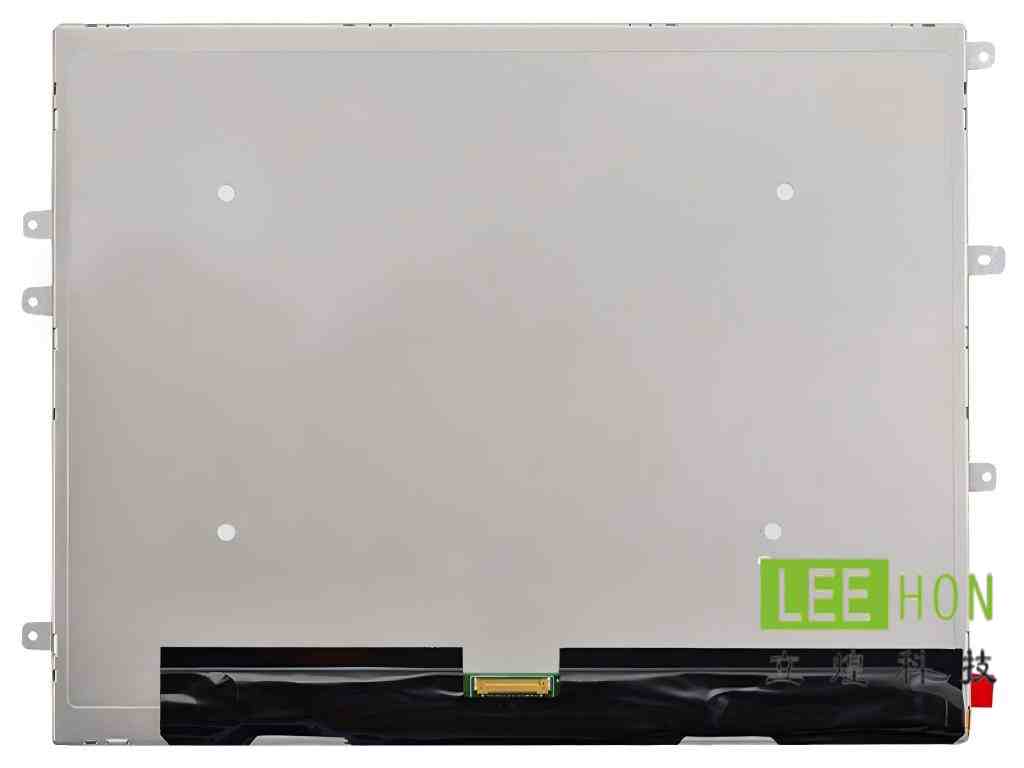

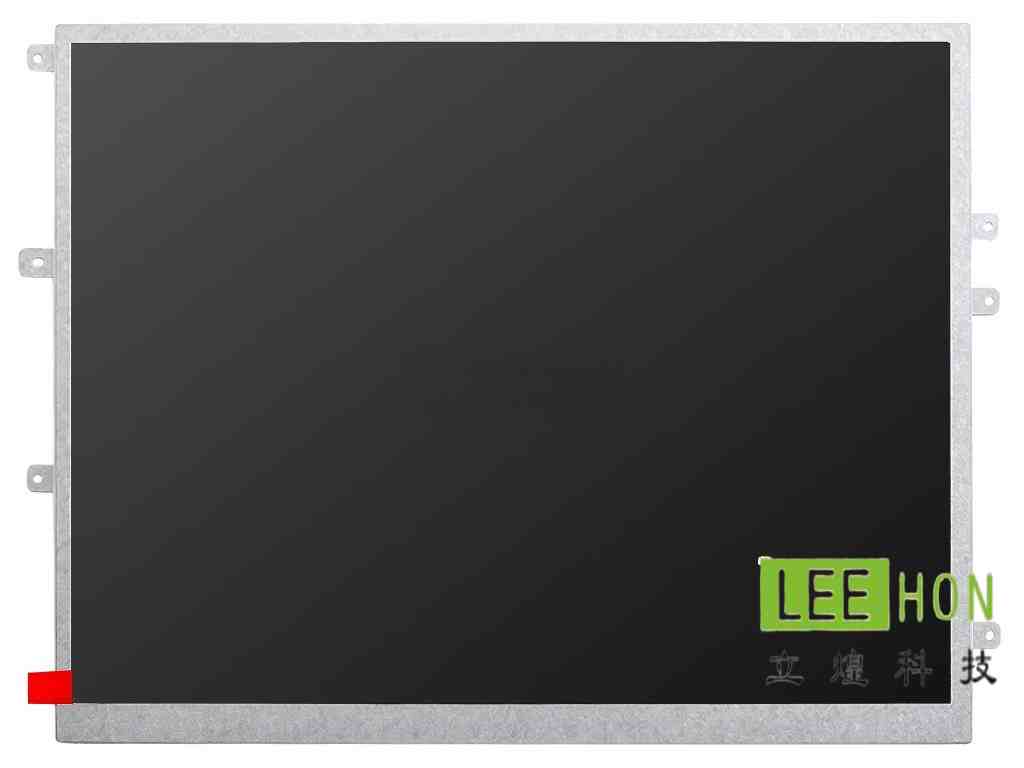

| 天马9.7寸LCD液晶模组TM097TDHG04-66 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 天马 |
| 型号名称 | TM097TDHG04-66 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 9.7寸 | |
| 适用于 | 平板电脑，工业 | |
| 典型特征 | 白光LED背光 | |
| 最大额定 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | - | |
| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.064×0.192 mm | |
| 像素间距(W×H) | 0.192×0.192 mm [132PPI] | |

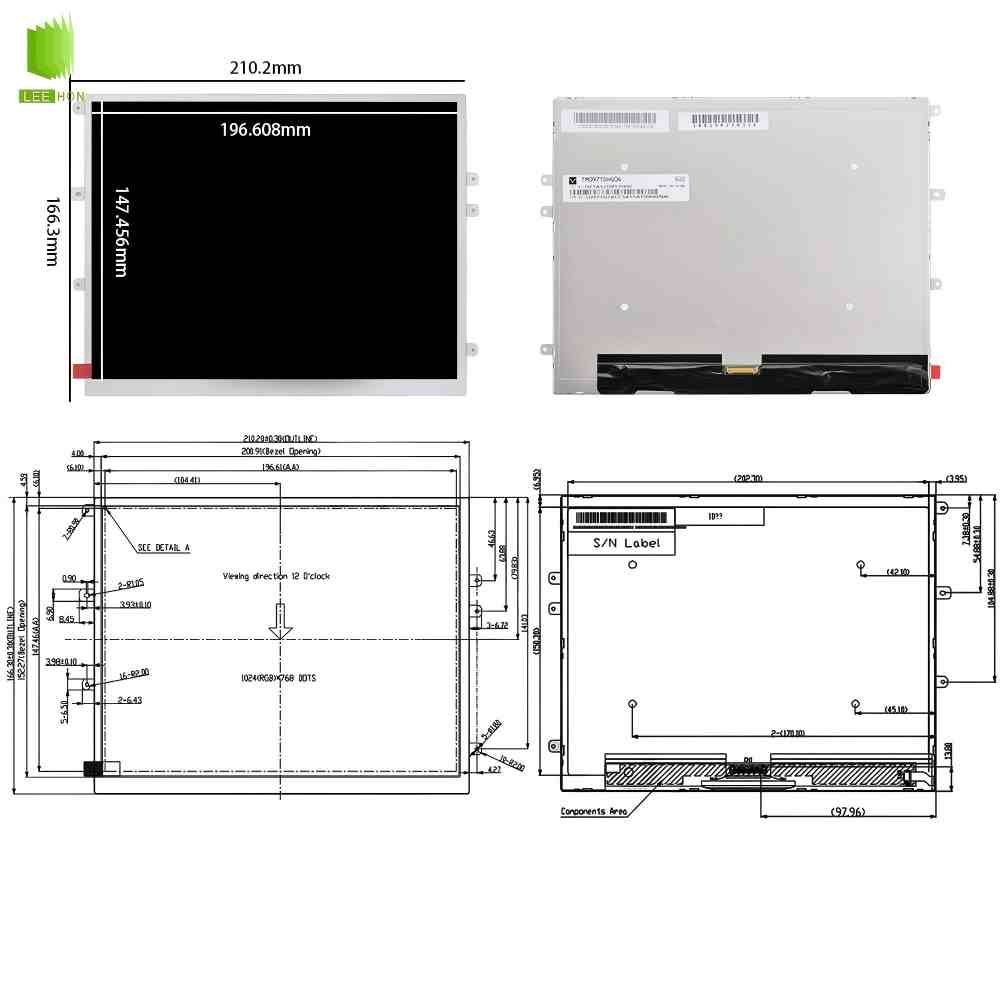

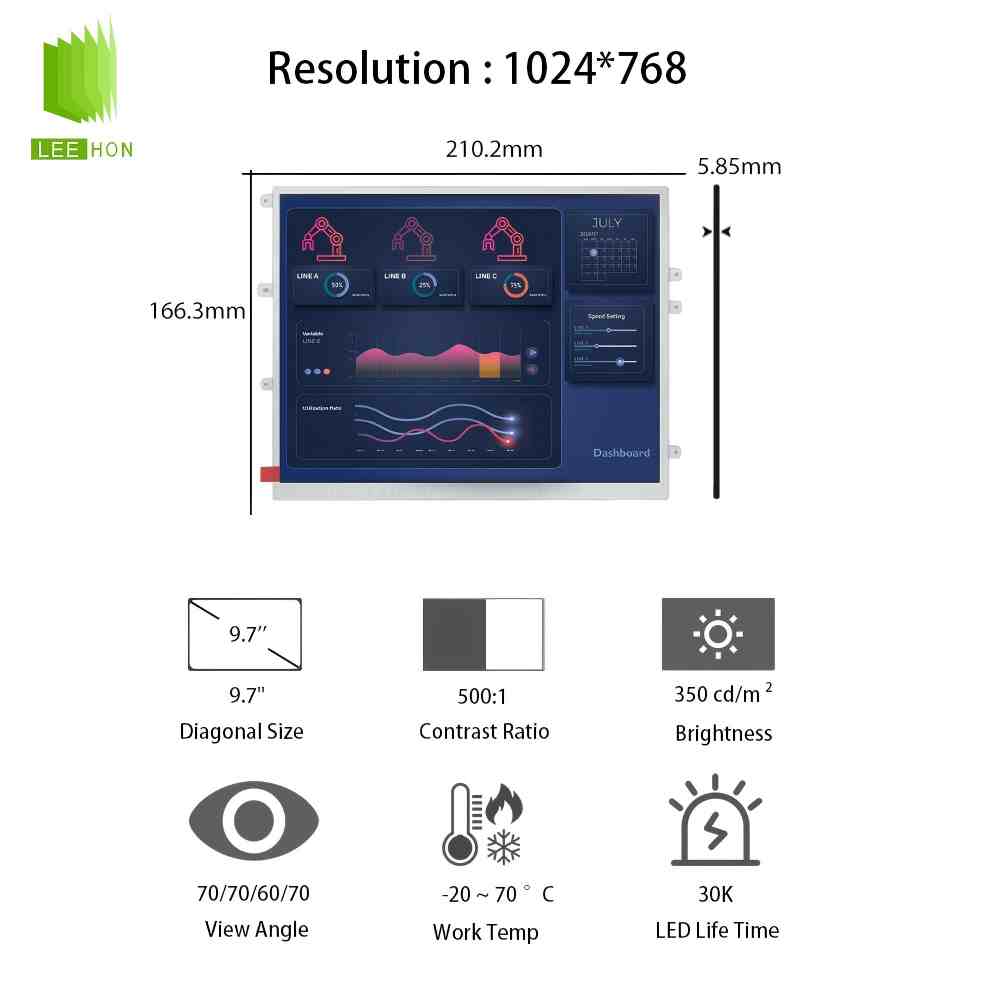

| 物理尺寸 | 显示尺寸 | 196.608(W)×147.456(H) mm |
| 外观尺寸 | 210.2(W)×166.3(H) mm | |
| 可视尺寸 | 200.91(W)×152.27(H) mm | |
| 外观厚度 | 3.28/5.85 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.16875 | |
| 外观样式 | - | |
| 安装方式 | - | Face mounting holes (6 pcs) on left, right slugs |
| 其它细节 | 重量 | 200g (Typ.) |
| 表面处理 | Clear | |
| 光学详情 | 亮度(cd/m²) | 350 (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 最佳角度 | 6 o'clock | |
| 响应速度 | 20/25 (Typ./Max.)(Tr+Td) ms | |
| 可视角度 | 70/70/60/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.308; Wy:0.319 |
| 颜色数量 | 262K (6-bit) | |
| 色温 | 6867K | |
| 白场变动 | 1.33 (Typ.)(9 points) | |
| 1931色域 | NTSC比值 | 0.5 |
| sRGB覆盖率 | 0.71 | |
| Adobe RGB覆盖率 | 0.53 | |
| DCI-P3覆盖率 | 0.52 | |
| Rec.2020覆盖率 | 0.38 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 信号电气 | 输入电流 | 335/502mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | - | |
| 信号接口 | LVDS (1 ch, 6-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | I-PEX |
| 型号 | 20474-030E-11 | |
| 脚距 | 0.4 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P1C6B-070A | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | 6S6P | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管形状 | 6串 | |
| 灯管寿命 | 30K (Typ.) 小时 | |
| 灯管电气 | 输入电压 | 18.0/19.2/21.6V (Min./Typ./Max.) |
| 输入电流 | 20±5mA | |
| 功率消耗 | 1.62/2.304/3.24W (Min./Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 灯管驱动 | - | 无 |
常见问题
TM097TDHG04-66 是天马（TIANMA）生产的 9.7 英寸 a-Si TFT-LCD 模组，采用 XGA（1024×768）分辨率、350 cd/m² 亮度、TN Normally White 面板，配备 LVDS（1 ch，6-bit）30pin 接口和 WLED 背光（无内置驱动板），适合标准工业控制应用。
Q1：这块屏适合什么设备？
这块屏适合工业控制显示器、仪器仪表面板、医疗辅助设备、车载显示终端、农业机械显示屏以及需要标准 XGA 分辨率和可靠性能的固定式工业级应用设备。
Q2：不适合什么场景？
这块屏不适合需要高亮度（强环境光下清晰显示）的户外或强光照射应用、极低功耗的便携式或电池供电设备、要求广视角（IPS 类）或更高分辨率的精细图像显示场景、以及需要超宽温范围（超出 -20～+70℃）的严苛工业现场。
Q3：选型时先核对哪几个关键参数？
选型时应优先核对以下关键参数：
尺寸与分辨率（9.7 英寸、1024×768 XGA，132 PPI）
接口类型（LVDS 1 ch 6-bit，30pin）
亮度（350 cd/m²）与对比度（500:1）
工作温度范围（-20℃～+70℃）
背光配置（WLED，无内置 LED Driver）以及整体机械尺寸（约 210.2×166.3×5.85 mm）与安装孔位。
Q4：替代时最容易出错的点？
替代时最容易出错的点包括：接口针脚定义与信号排列（30pin LVDS 具体顺序、6-bit 位宽与极性）、分辨率与时序兼容性（XGA 1024×768 与 WXGA 或其他分辨率面板的差异）、机械外形尺寸与安装孔位置、背光驱动需求（本款无内置 Driver 与带 Driver 面板的差异），以及 TN 面板与 IPS 广视角面板在视角、色彩和对比度表现上的显著区别，导致直接替换后出现接口不匹配、花屏、暗屏、视角偏差或色彩失真。

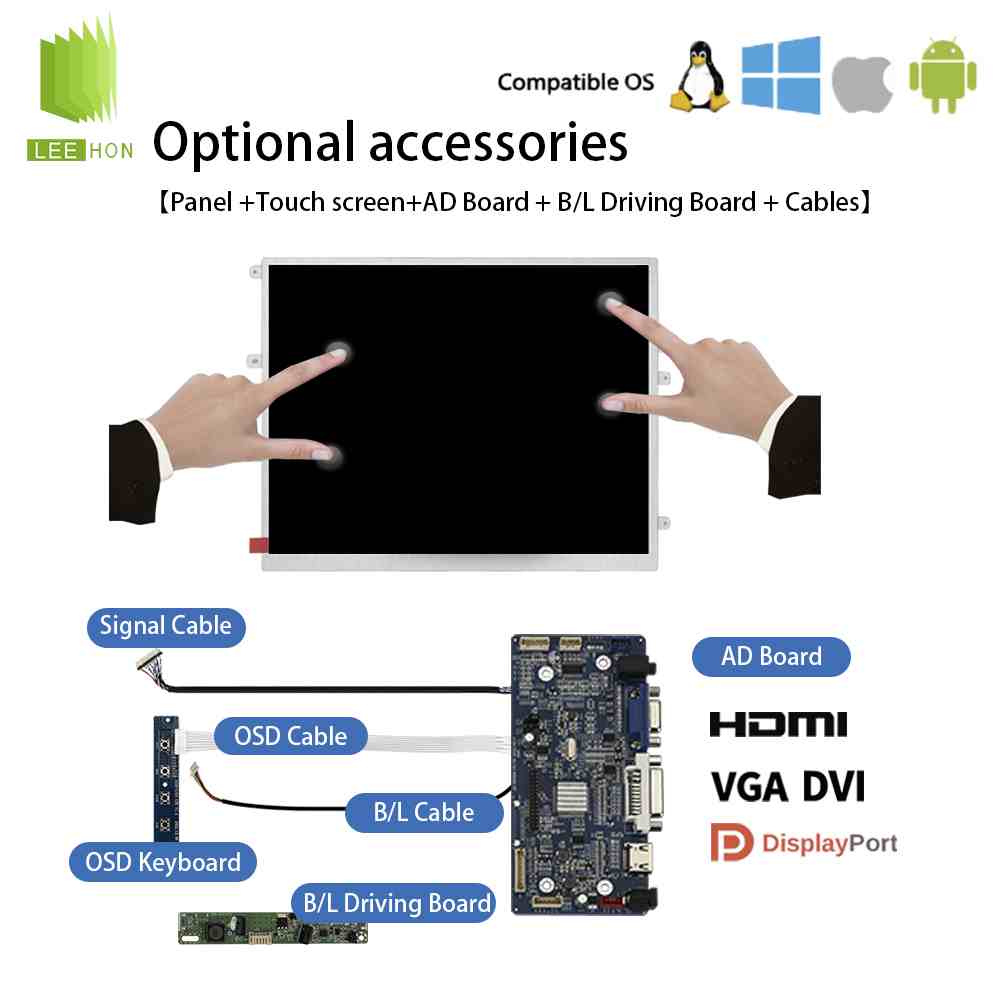

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时需选用支持 9.7 英寸 XGA（1024×768）分辨率的投射电容或电阻触摸屏，并确认触摸控制器与主板的接口及分辨率兼容性，避免分辨率或刷新率不匹配；配驱动板时必须选择支持 1024×768@60Hz、LVDS 1 ch 6-bit 30pin 输出，并能提供稳定背光恒流驱动的工业级驱动板；线束方面要注意 LVDS 信号线的长度、屏蔽质量、锁扣方向与极性，以及背光供电线的电流承载能力与极性，确保接触可靠，避免信号干扰、接触不良或背光异常。
如需该型号与之前 9.0 英寸 M090AWA6 R0 或 8.4 英寸京瓷/天马面板的详细规格对比、差异分析，或其他型号可以联系立煌科技
