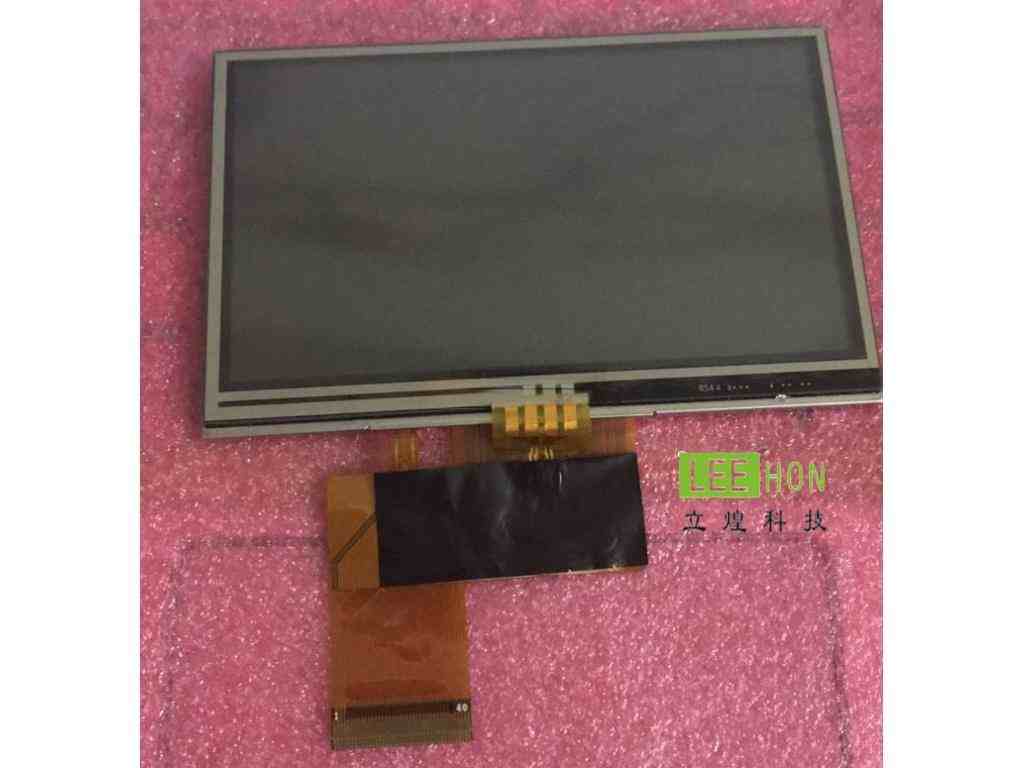

| 天马液晶模组TM043NBH02 应用详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 基础信息 | 制造商 | - | ||||
| 型号 | TM043NBH02 | |||||
| 类型 | a-Si TFT-LCD , 液晶模组 | |||||
| 应用产品 | - | |||||
| 对角尺寸 | 4.3" | |||||
| 型号别名 | - | |||||
| 兼容型号 | 1个 | |||||
| 应用环境 | 存储温度 | -30 ~ 70 °C | ||||
| 工作温度 | -20 ~ 60 °C | |||||
| RoHS | - | |||||
| 抗振性能 | - | |||||
| 典型特征 | - | - | ||||
| 备注信息 | - | 3 in1 FPC, Down side FPC (46.05mm length) | ||||
| 天马液晶模组TM043NBH02 结构详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 像素特征 | 解析度 | 480(RGB)×272, WQVGA | ||||
| 点间距(mm) | 0.066×0.198 (H×V) | |||||
| 像素排列 | RGB垂直条状 | |||||
| 像素间距(mm) | 0.198×0.198 (H×V) [128PPI] | |||||

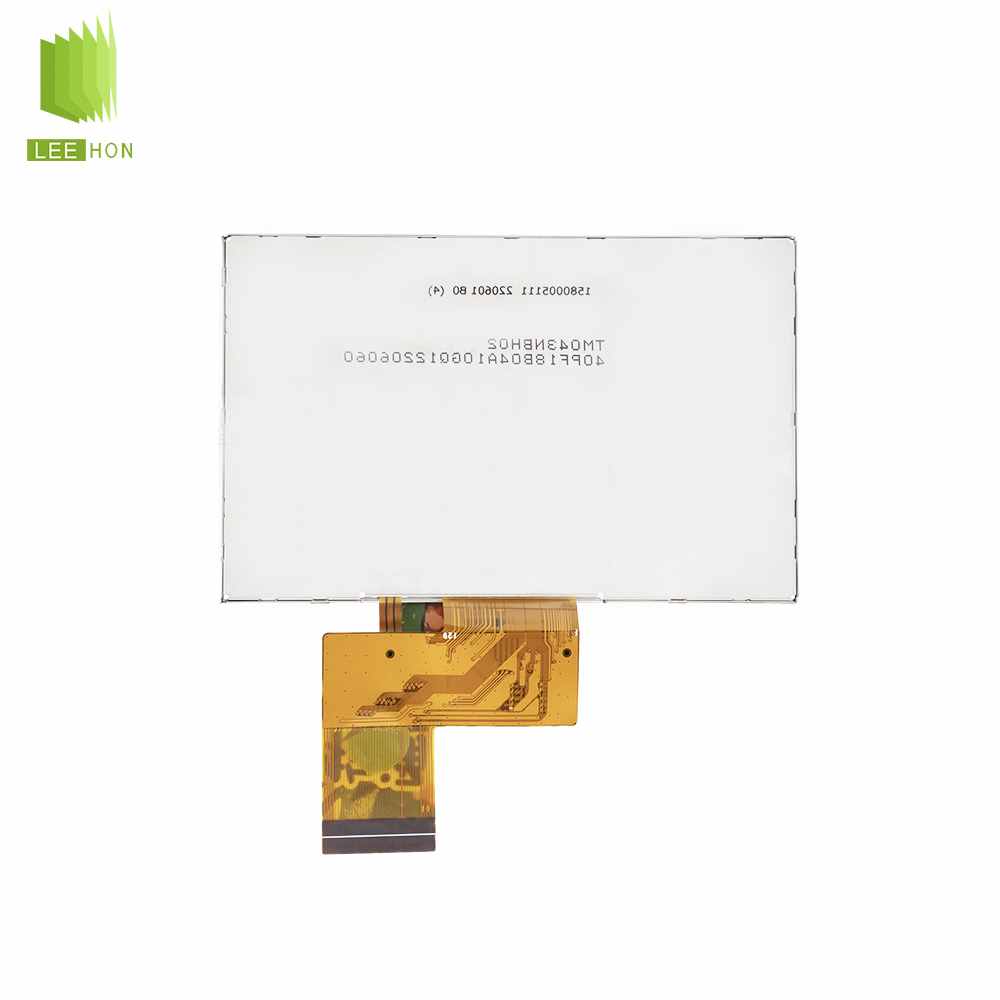

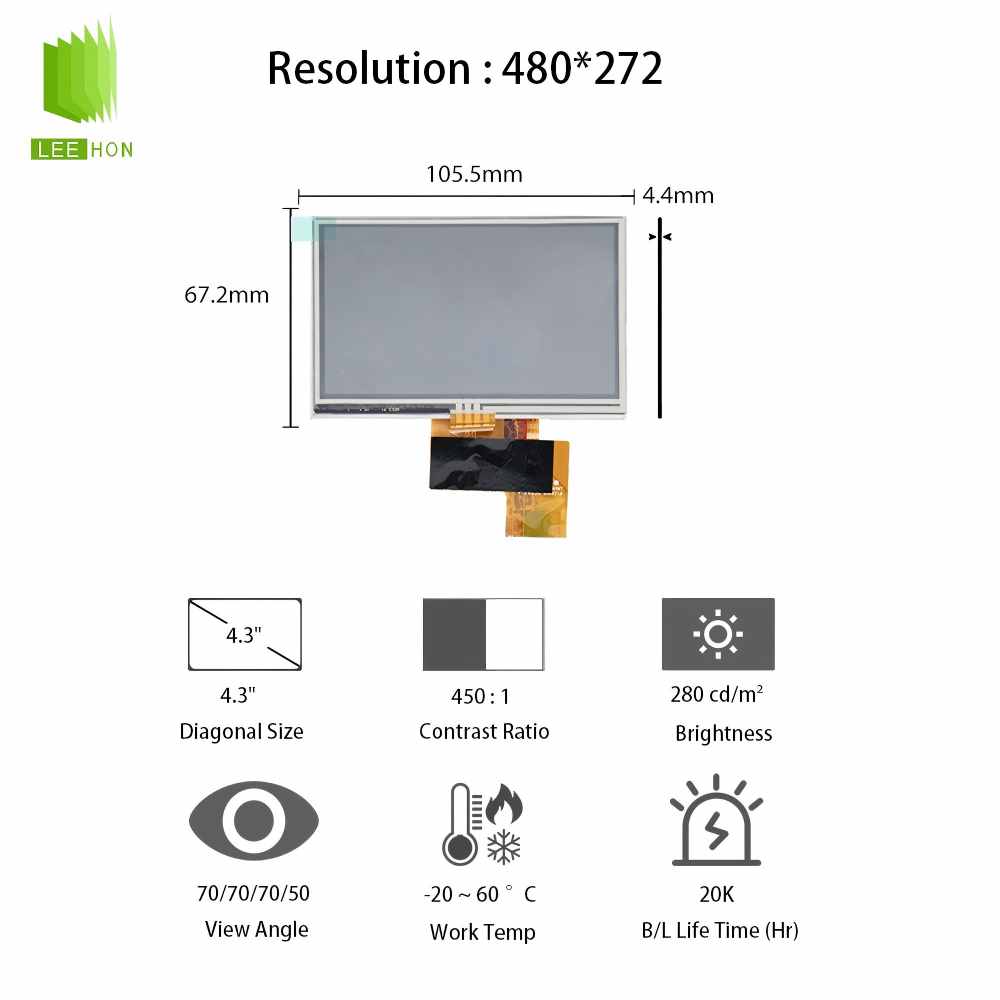

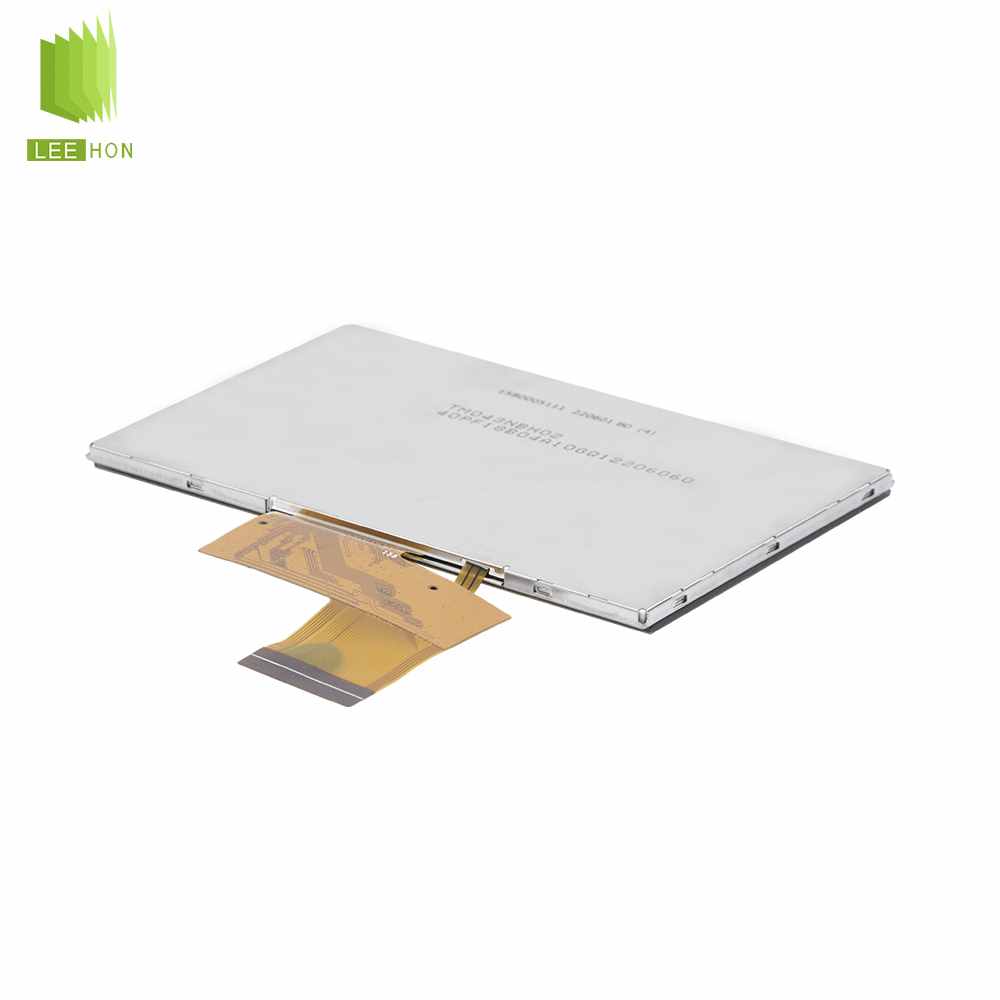

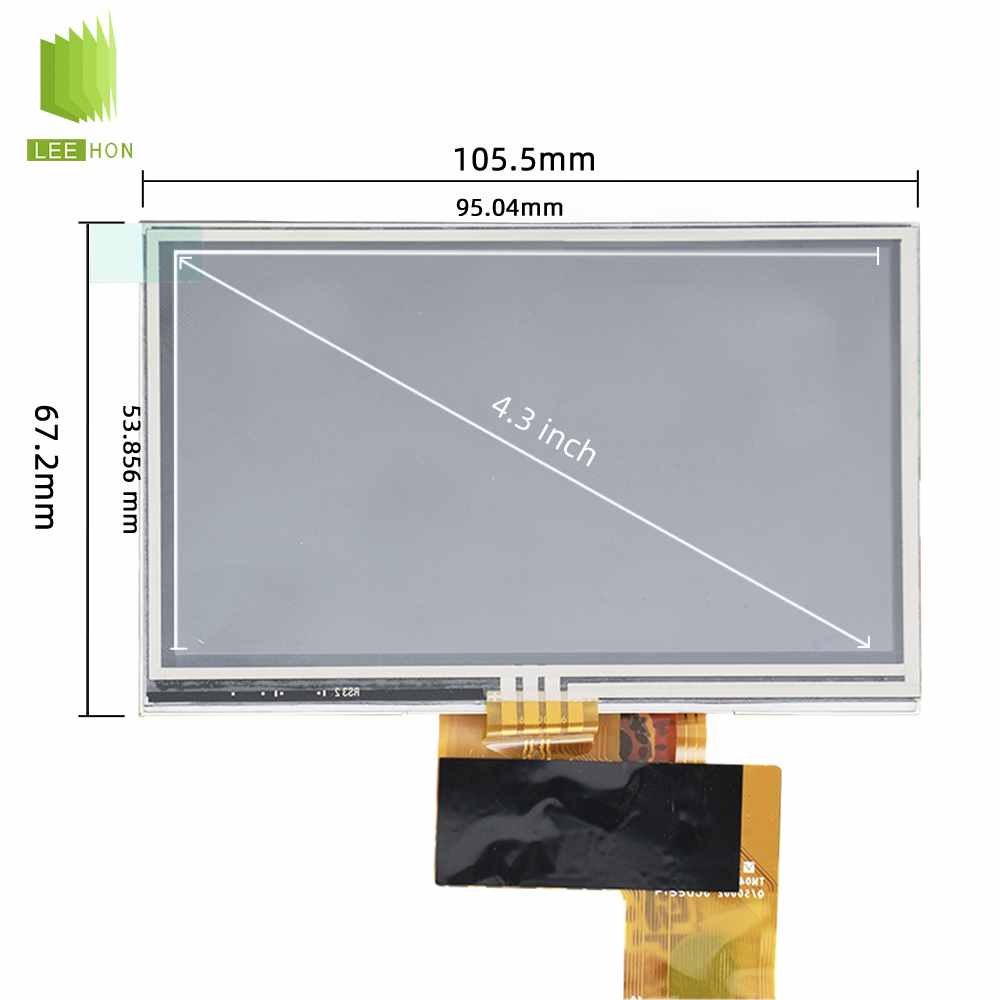

| 结构尺寸 | 显示区域(mm) | 95.04(H) × 53.856(V) | ||||
| 开口区域(mm) | 98.3(H) × 57.1(V) | |||||
| 外观尺寸(mm) | 105.5(H) × 67.2(V) | |||||
| 外观厚度(mm) | 4.1±0.3 | |||||
| 外观特征 | 物理形状 | 平面矩形 | ||||
| 外观样式 | - | |||||
| 宽高比 | 16:9 (H:V) | |||||
| 风景肖像 | 风景模式 | |||||
| 触摸面板 | 触摸技术 | 4线电阻触摸屏 | ||||
| 信号接口 | 包含在屏信号接口中 | |||||
| 触摸控制器 | 不含控制器 | |||||
| 操作系统 | - | |||||
| 信号种类 | - | |||||
| 同时触点 | 单点触摸 | |||||
| 其它参数 | 重量 | 58.4g | ||||
| 表面处理 | Hard coating (3H) | |||||
| 天马液晶模组TM043NBH02 光学详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 基础信息 | 显示亮度 | 280 cd/m² (Typ.) | ||||
| 对比度 | 450:1 (Typ.) (透射) | |||||
| 可视角度 | 70/70/70/50 (Typ.)(CR≥10) | |||||
| 显示模式 | TN，常白显示，透射式 | |||||
| 推荐视角 | 12 o'clock | |||||
| 响应时间(ms) | 20 (Typ.)(Tr+Td) | |||||
| 色彩性能 | 白色坐标 | Wx:0.315; Wy:0.328 | ||||
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |||||
| 色温 | 6386K | |||||
| 亮度均匀性 | 1.33 (Max.)(9 points) | |||||
| 1931色域 | NTSC比值 | 0.48 | ||||
| sRGB覆盖率 | 0.67 | |||||
| Adobe RGB覆盖率 | 0.5 | |||||
| DCI-P3覆盖率 | 0.5 | |||||
| Rec.2020覆盖率 | 0.36 | |||||
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||||
| 天马液晶模组TM043NBH02 电子详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 帧频率 | - | 60Hz | ||||
| 翻转扫描 | - | No | ||||
| 驱动IC | - | COG 已邦定 HX8257A | ||||
| 时序控制 (T-CON) | - | Embedded T-CON | ||||
| 天马液晶模组TM043NBH02 信号详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 信号电气 | 电压供应 | 3.3V (Typ.) | ||||
| 电流供应 | - | |||||
| 信号类型 | - | Parallel RGB (1 ch, 8-bit) | ||||
| 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
| 接口特征 | 位置 | - | ||||
| 类型 | FPC | |||||
| 接口详情 | 品牌 | - | ||||
| 型号 | - | |||||
| 脚距 | 0.5 mm | |||||
| 脚数 | 40 pins | |||||
| 数量 | 1 pcs | |||||
| 脚定义 | - | |||||
| 天马液晶模组TM043NBH02 光源详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 光源特征 | 光源类型 | WLED | ||||
| 数量 | 5S2P | |||||
| 光源寿命 | 20K (Typ.) 小时 | |||||
| 是否可换 | - | |||||
| 形状 | 阵列 | |||||
| 光源位置 | 侧入式光源 | |||||
| 灯管电气 | 电压供应 | 16/18V (Typ./Max.) | ||||
| 电流供应 | 40/50mA (Typ./Max.) | |||||
| 功率消耗 | 640mW (Typ.) | |||||
| 接口特征 | 位置 | - | ||||
| 类型 | 包含在屏信号接口中 | |||||
| 光源驱动 | - | 无 | ||||
| 天马液晶模组TM043NBH02 包装详情表 | ||||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高(mm) | 毛重 (Kgs) | 体积(m³) | 备注 |
| 纸箱 | 112 | 1 | 530×350×250 | 9.77 | 0.0464 | - |
| 卡板 | 560 | 5 | N/A | N/A | N/A | - |
TM043NBH02液晶屏常见问题
Q1：TM043NBH02 的核心规格参数是什么？
A：TM043NBH02 是天马（TIANMA）4.3 英寸 a-Si TFT-LCD 液晶模组。核心参数：分辨率480×272（WQVGA），16:9 宽高比；显示模式为TN、常白、透射式；典型亮度280 cd/m²，对比度450:1；背光为5S2P WLED，寿命20,000 小时；接口是40pin Parallel RGB（8-bit），带4 线电阻触摸屏；工作温度 -20℃~70℃，存储温度-30℃~80℃。
Q2：TM043NBH02 主要应用在哪些领域？
A：该屏适配嵌入式与工业场景，典型应用：工业控制终端（HMI）（PLC 面板、自动化控制台）；车载导航 / 中控小屏（适配宽温与车载环境）；医疗 / 检测仪器（手持检测仪、血糖仪）；消费类便携设备（MP3/PMP、便携播放器）。
Q3：TM043NBH02 的电阻触控有何优势？
A：4 线电阻触控是其核心优势：支持戴手套、湿手操作，抗静电、水汽、油污干扰强；稳定性高，适配工业高尘、高湿、强电磁环境；单点触控响应可靠，成本低、适配性广，是工业嵌入式的主流触控方案。
Q4：TM043NBH02 能否提升亮度或更换背光？
A：可以。原厂典型亮度280 cd/m²，如需更高亮度，可更换高亮 WLED 背光模组（400~500 cd/m²），搭配外置恒流驱动电路实现；也可通过PWM 调光调节亮度，降低背光驱动电流至额定 80%，可延长背光寿命约 30%。
Q5：TM043NBH02 与同尺寸 IPS 屏相比有何差异？
A：TM043NBH02 为TN 屏，对比 IPS：成本更低、响应更快（典型 20ms）、宽温性能更优，适合工业控制、车载等对成本与温度敏感场景；视角较窄（70/70/70/50°），色彩与可视角度不如 IPS；IPS 更适合消费级视频、高清显示，但成本与宽温适配性不及 TN。
