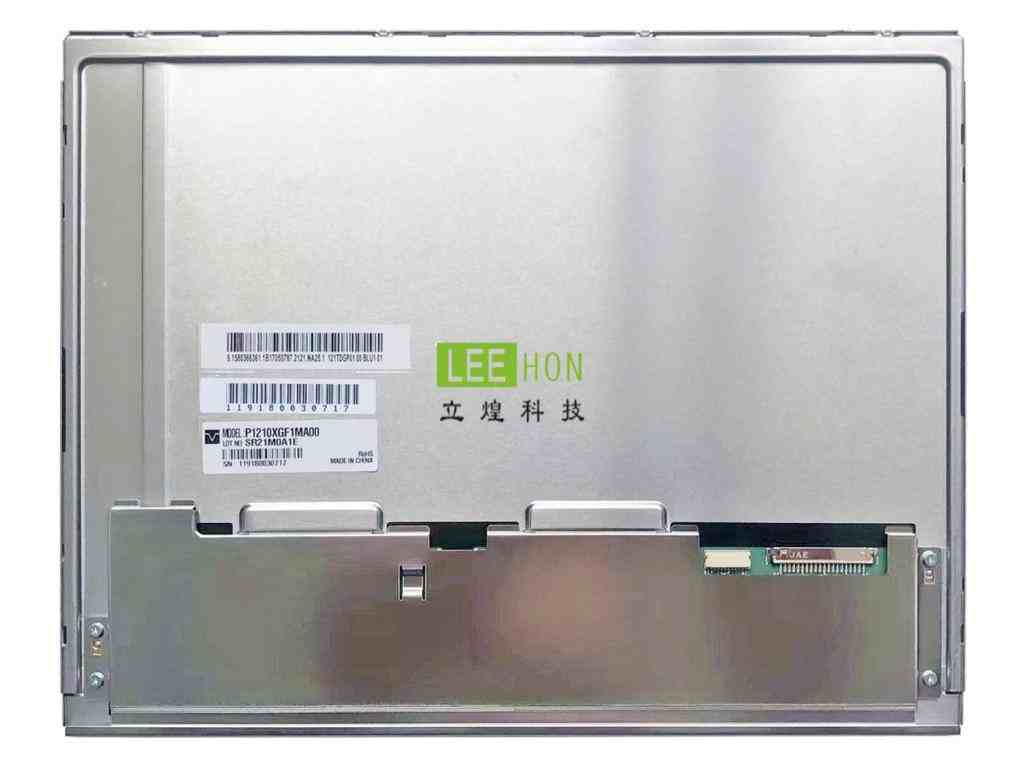

| 天马液晶模组P1210XGF1MA00 特征信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | 天马 |
| 型号名称 | P1210XGF1MA00 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | TM121TDGP01-00 | |
| 最大额定 | RoHS | - |
| 工作温度 | -30 ~ 80 °C | |
| 存储温度 | -40 ~ 90 °C | |
| 抗振能力 | 2.0G (19.6 m/s²) | |
| 适用于 | - | - |
| 典型特征 | - | - |
| 屏幕尺寸 | 屏幕尺寸 | 12.1寸 |
| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.080×0.240 mm | |
| 像素间距(W×H) | 0.240×0.240 mm [105PPI] | |

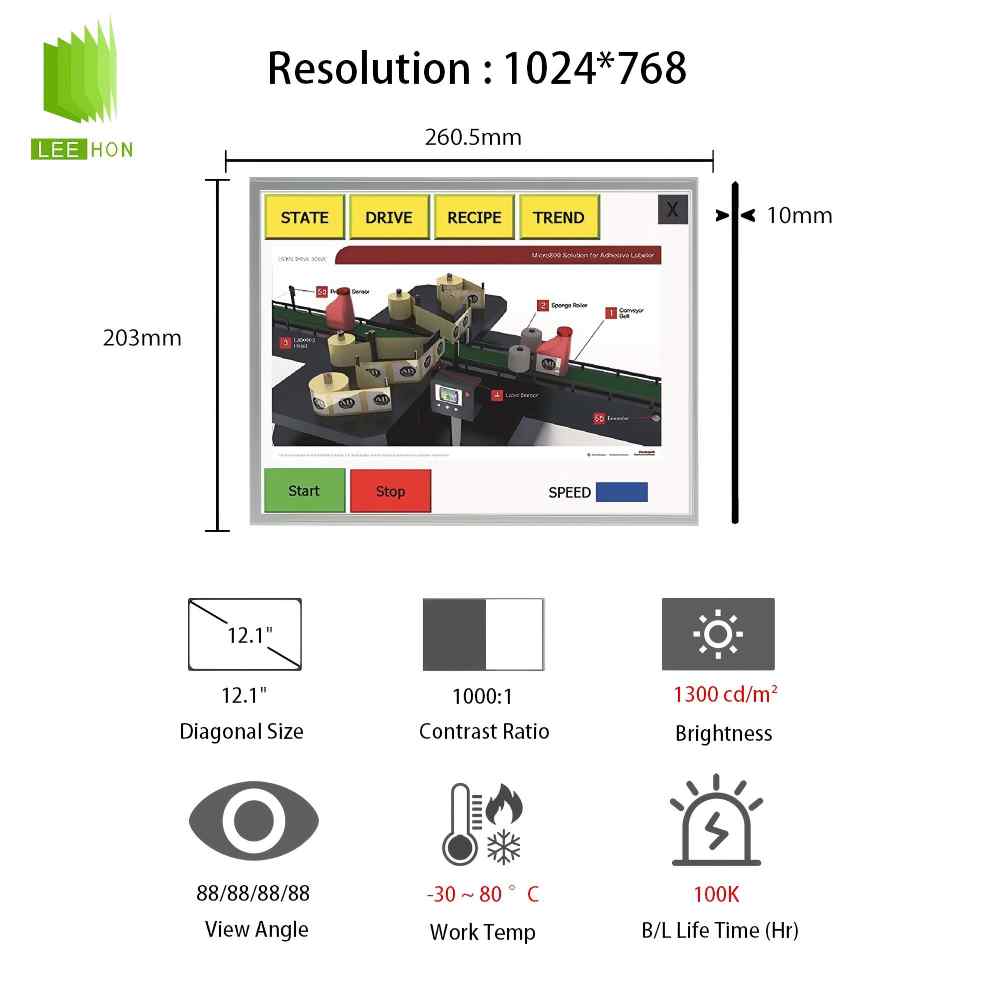

| 结构尺寸 | 显示尺寸(W×H) | 245.76×184.32 mm |
| 可视尺寸(W×H) | 249×187.5 mm | |
| 外观尺寸(W×H) | 260.5×203 mm | |
| 外观厚度 | 8.3/10.0 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 4:3 (W : H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装方式 | 安装方式 | Side mounting holes (5-M2) on left, right bezel |
| 其它特征 | 表面防护 | - |
| 重量 | 550g (Typ.) | |
| 表面处理 | 雾面 | |
| 光学特征-基本信息 | 亮度(cd/m²) | 1300 (Typ.) |
| 光学模式 | SFT，常黑显示，透射式 | |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 88/88/88/88 (Typ.)(CR≥10) | |
| 最佳角度 | 全视角 | |
| 光学特征-基本信息 | 响应速度 | 25 (Typ.)(Tr+Td) (ms) |
| 色彩性能 | 色温 | 6816K |
| 颜色数量 | 262K/16.7M (6-bit / 8-bit) | |
| 白场色度 | Wx:0.306; Wy:0.334 | |
| 1931色域 | NTSC比值 | 0.74 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.77 | |
| DCI-P3覆盖率 | 0.77 | |
| Rec.2020覆盖率 | 0.55 | |
| 1931色域 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 显示性能 | 3D技术 | - |
| 阳光下可视性 | 是 | |
| 反射率 | - | |
| 刷新频率 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | 翻转 (180°) |
| 信号电气 | 电流输入 | 240/270mA (Typ./Max.) |
| 电压输入 | 3.3V (Typ.) | |
| 功耗 | 0.8W (Typ.) | |

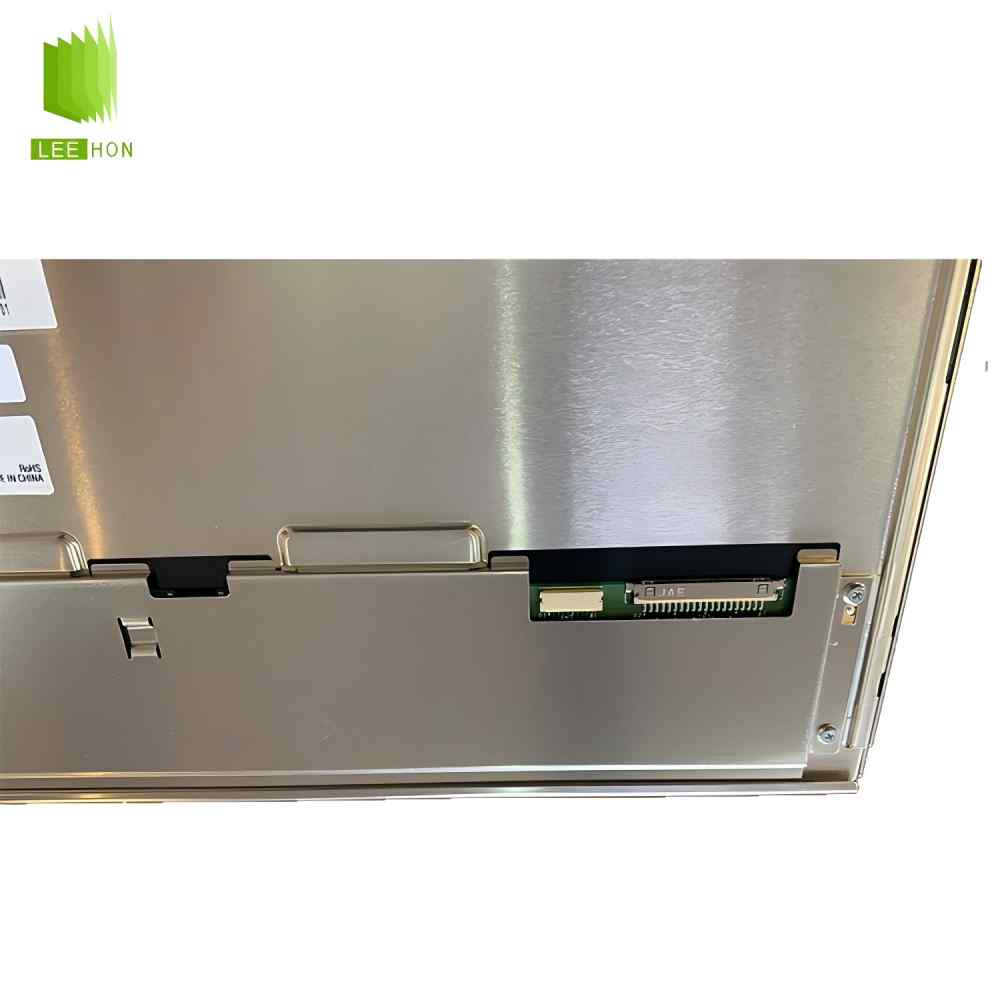

| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 信号接口 | 品牌 | 航空电子 |
| 型号 | FI-SEB20P-HFE | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 脚定义 | LVDS-20P1C8B-010H | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | 4串 | |
| 数量 | 7S4P | |
| 寿命(小时) | 100K (Typ.) | |
| 是否可换 | - | |
| WLED电气 | 电流输入 | 115/120mA (Typ./Max.) |
| 电压输入 | 21V (Typ.) | |
| 功耗 | 9.7W (Typ.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| WLED 驱动 | 无 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM10B-SHLS-TF | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 10 pins | |
| 脚定义 | BLE-10PINS-NNCAACCAAC | |
P1210XGF1MA00 液晶屏常见问题
Q1：P1210XGF1MA00 是什么产品，核心规格是什么？
A：这是天马（TIANMA） 2022 年 Q1 量产的12.1 英寸 a‑Si TFT‑LCD 工业液晶模组（LCM），别名 TM121TDGP01‑00。核心规格：
分辨率：1024×768（XGA）
亮度：1300 cd/m²（高亮），对比度 1000:1
视角：88/88/88/88°（全视角 IPS/SFT）
背光：WLED 白光，寿命≥10 万小时，无内置背光驱动
显示：常黑透射、雾面、6/8 位灰阶可选、支持 180° 翻转显示
Q2：P1210XGF1MA00 的工作温度、抗震与适用场景是什么？
A：工作温度：-30℃ ~ +80℃（宽温工业级）；存储温度：-40℃ ~ +90℃
抗震：2.0G（19.6 m/s²），满足车载 / 户外振动要求
典型应用：工业控制屏、车载中控、户外高亮设备、医疗 / 工控终端，不适合普通消费级场景

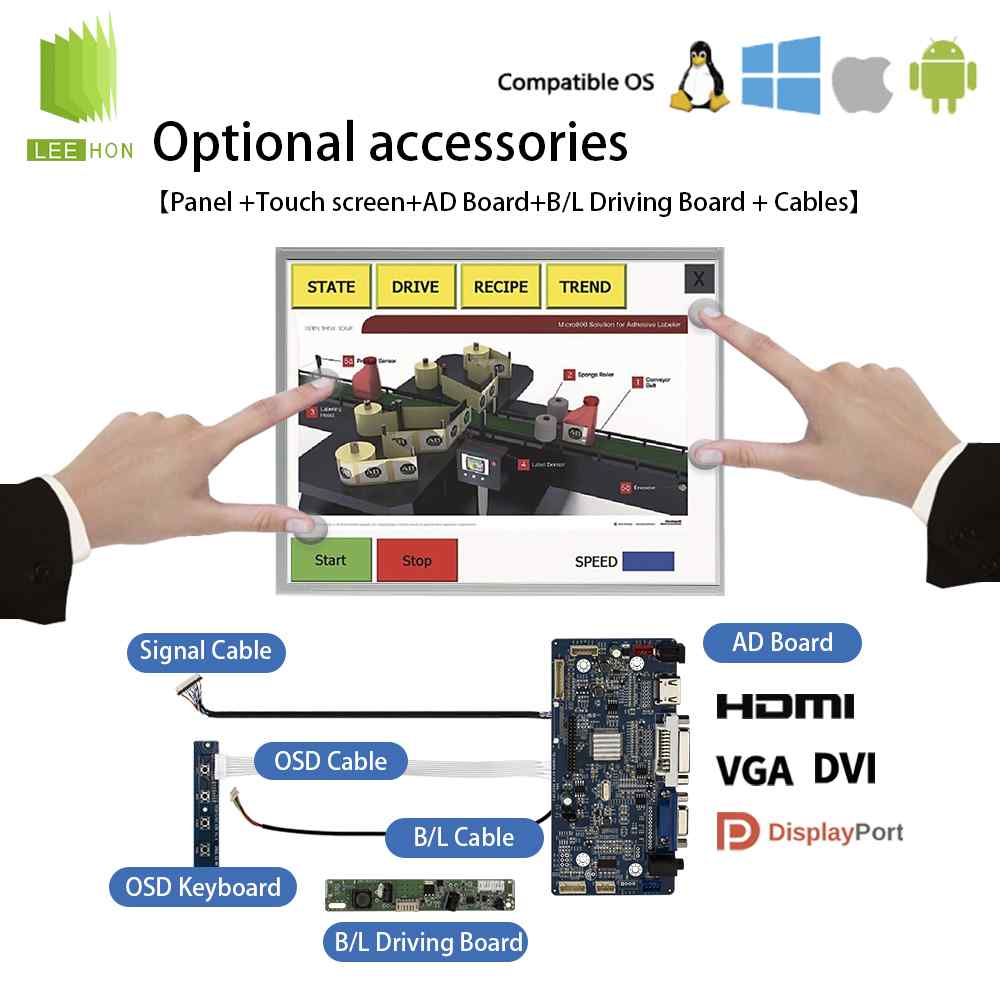

Q3：P1210XGF1MA00 的信号接口、是否带触摸 / 驱动？
A：信号接口：LVDS 接口（单 / 双路 LVDS，兼容工控主板常用输出）
触摸：无集成触摸功能，需外接触摸屏模组
背光：无内置背光驱动板，需外接 WLED 背光驱动电路（7S4P 背光配置）
Q4：P1210XGF1MA00 和同系列 P1210XGF1MA01/MB00 有什么区别？
A：同属天马 12.1 寸 XGA 宽温系列，核心差异在亮度与背光配置：
P1210XGF1MA00：1300 cd/m²（高亮），7S4P 背光，无驱动
P1210XGF1MA01：800 cd/m²，背光配置不同
P1210XGF1MB00：500 cd/m²（基础亮度），成本更低、寿命略短
三者分辨率、视角、温度范围一致，可按亮度需求选型
Q5：P1210XGF1MA00 停产了吗？采购与替代要注意什么？
A：生产状态：量产中（Active），市场有稳定现货与供应商，非停产型号
采购要点：确认亮度 1300cd/m²、雾面、无触摸、LVDS、宽温参数，避免拿错低亮版（MA01/MB00）
替代参考：同尺寸高亮宽温可看友达 G121EAN01.0、京东方 DV121X0M‑N00，需核对接口与安装尺寸
