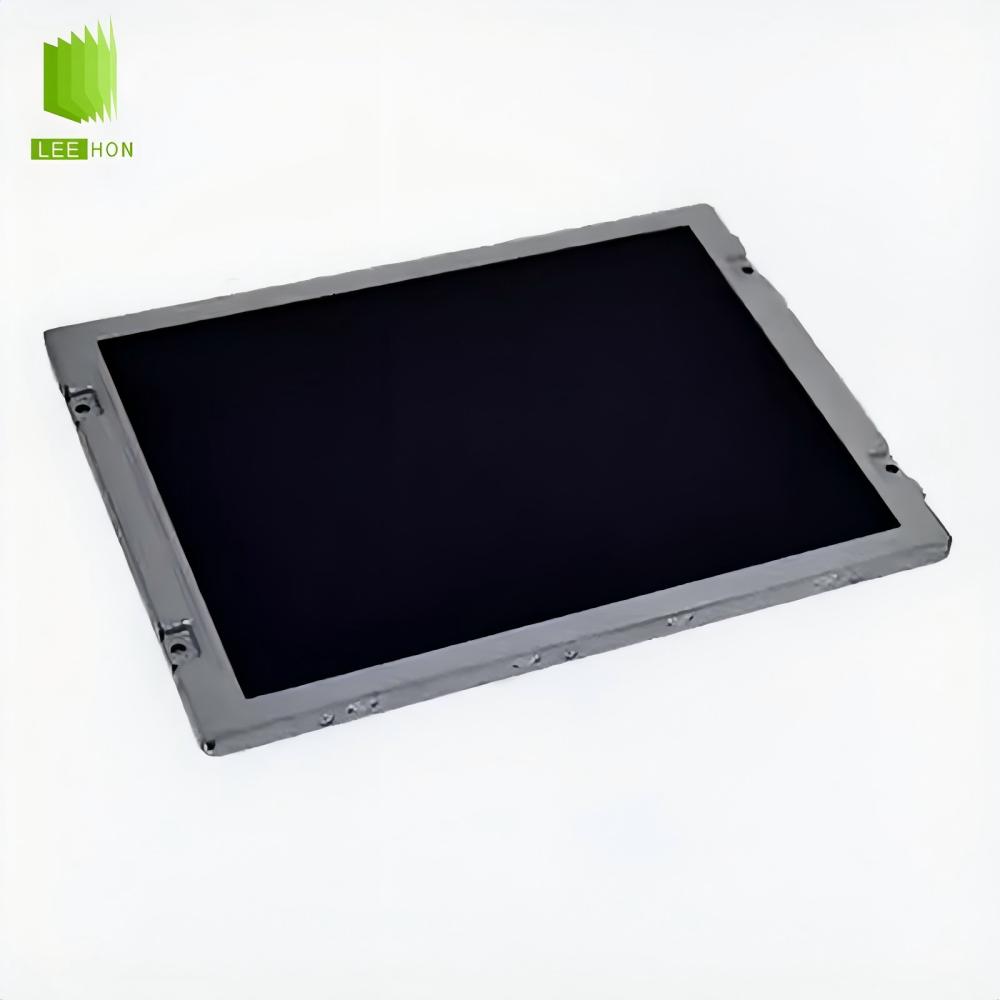

| 天马液晶模组P1160FHF1MA00 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 天马 |
| 型号 | P1160FHF1MA00 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | - | |
| 对角尺寸 | 11.6" | |
| 别名 | - | |
| 典型特征 | - | |
| 应用环境 | 存储温度 | -30 ~ 85 °C |
| 工作温度 | -20 ~ 80 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 像素特征 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.0445×0.1335 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1335×0.1335 (H×V) [190PPI] | |
| 结构尺寸 | 显示区域(mm) | 256.32(H) × 144.18(V) |
| 开口区域(mm) | 259.31(H) × 148.73(V) | |
| 外观尺寸(mm) | 273.5(H) × 166.5(V) | |
| 外观厚度(mm) | 7.8/11.5 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | 安装方式 | Side mounting holes (2-M1.4) on left, right bezel |
| 其它参数 | 重量 | 530g |
| 表面处理 | Hard coating | |
| 光学详情-基础信息 | 显示亮度 | 1600 cd/m² (Typ.) |
| 对比度 | 900:1 (Typ.) (透射) | |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |
| 显示模式 | SFT，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | Wx:0.304; Wy:0.323 |
| 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 7059K | |
| 亮度均匀性 | 1.25/1.43 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.71 |
| sRGB覆盖率 | 0.96 | |
| Adobe RGB覆盖率 | 0.74 | |
| DCI-P3覆盖率 | 0.73 | |
| Rec.2020覆盖率 | 0.53 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 帧频率 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | No |
| 驱动IC | 驱动IC | COG 已邦定 RM5365B*3 + RM57951*2 |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 484mA (Typ.) | |
| 功率消耗 | 1.6W (Typ.) | |
| 信号类型 | 信号类型 | LVDS (2 ch, 8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | I-PEX |
| 型号 | 20455-030E-76 | |
| 脚距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 数量 | 6S8P | |
| 位置 | 侧入式光源 | |
| 是否可换 | - | |
| 形状 | 8串 | |
| 寿命 | 30K (Typ.) Hours | |
| 灯管电气 | 电压供应 | 36.6V (Typ.) |
| 电流供应 | 40mA (Typ.) | |
| 功率消耗 | 11.7W (Typ.) | |
| 光源接口特征 | 位置 | - |
| 类型 | 端子 | |
| 光源接口详情 | 品牌 | 京瓷 |
| 型号 | 04-6299-614-020-846+ | |
| 脚距 | 0.5 mm | |
| 脚数 | 14 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-14PINS-AAAANNCCCCCCCC | |
| 光源驱动 | 光源驱动 | 无 |
| 包装详情 | 包装类型 | 纸箱 |
| 片/包装 | 14 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 530×430×274 | |
| 毛重 (Kgs) | 9.93 | |
| 体积(m³) | 0.0624 | |
| 备注 | - | |
| 包装详情 | 包装类型 | 卡板 |
| 片/包装 | 280 | |
| 箱数 | 20 | |
| 包装长宽高(mm) | N/A | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | N/A | |
P1160FHF1MA00液晶屏常见问题
Q1：P1160FHF1MA00 是多大尺寸、分辨率？
A：天马 11.6 英寸工业屏，16:9 宽屏，分辨率 1920×1080（FHD 全高清）。
Q2：这款屏亮度怎么样，适合强光环境吗？
A：常规高亮规格，典型亮度≥800cd/㎡，雾面防眩光，室内靠窗、半户外遮光环境可用，适合工控、车载高亮需求。
Q3：P1160FHF1MA00 用什么接口，替换要注意什么？
A：标配 LVDS 接口，部分版本为标准屏线引脚；替换时要核对屏线定义、背光电压，不能直接混用 eDP 机型。
Q4：它的工作温度和工业耐候性如何？
A：工业宽温设计，常规工作温度约 - 20℃~+70℃，抗震动、抗干扰强，适配设备长期 7×24 小时开机。
Q5：这款屏主要用在哪些设备上？
A：多用于工业一体机、车载特种显示、工程机械操作屏、医疗便携设备、自助终端嵌入式高清显示等场景。
