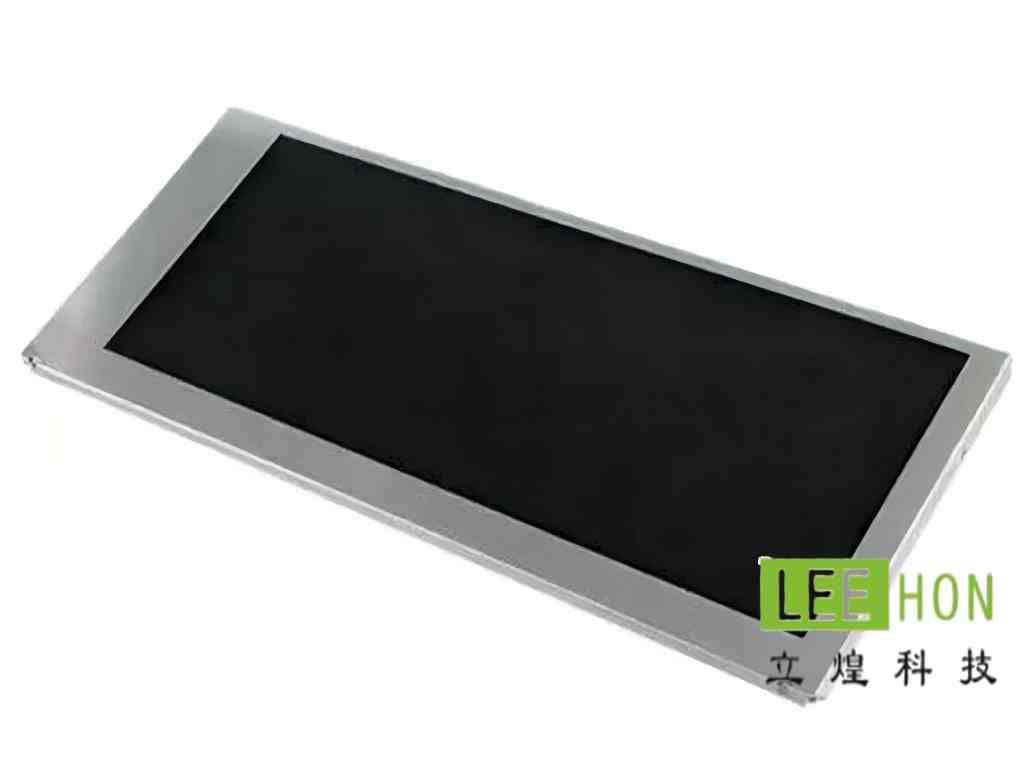

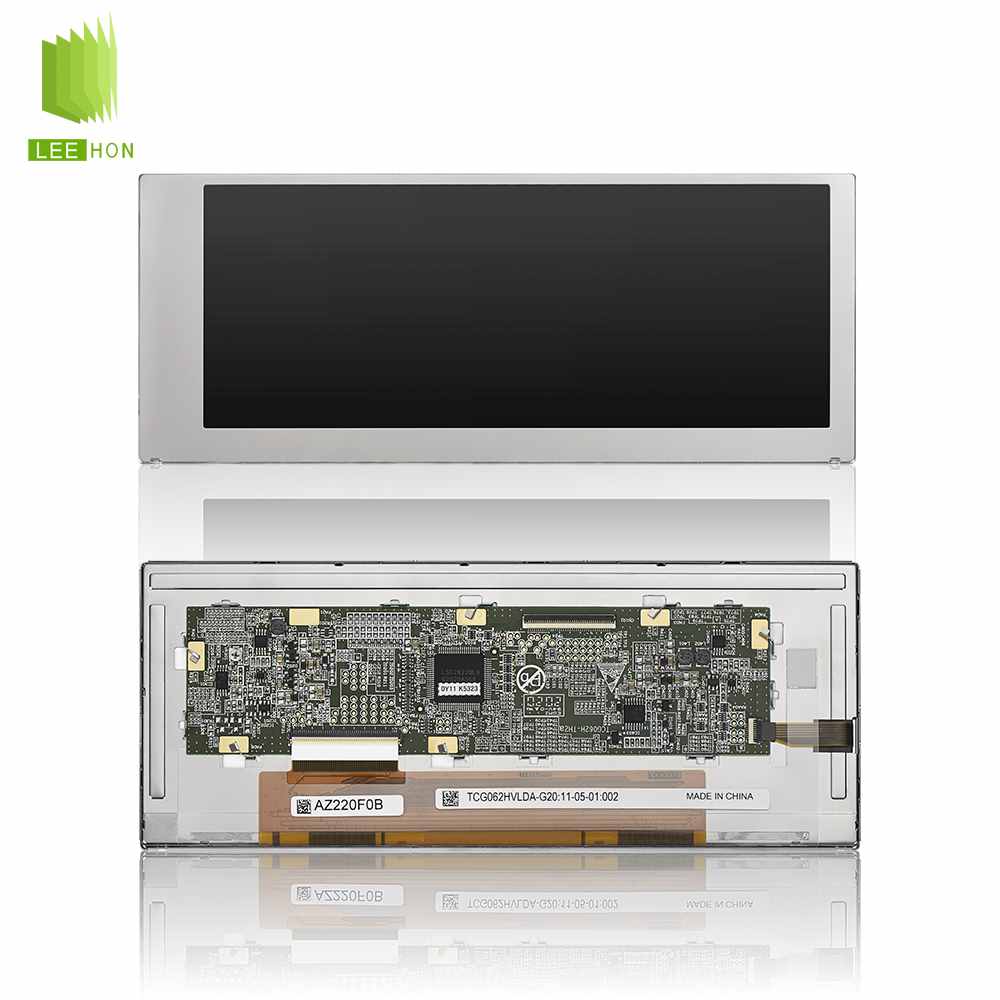

| 京瓷6.2寸LCD条形液晶屏幕TCG062HVLDA-G20 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 京瓷 |
| 型号名称 | TCG062HVLDA-G20 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 6.2寸 | |
| 适用于 | 工业 | |
| 最大额定 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | - | |
| 典型特征 | - | 白光LED背光，含LED驱动器，超宽屏，上/下,左/右翻转显示，表面镜面 |
| 像素特征 | 分辨率 | 640(RGB)×240, HVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.077×0.231 mm | |
| 像素间距(W×H) | 0.231×0.231 mm [109PPI] | |

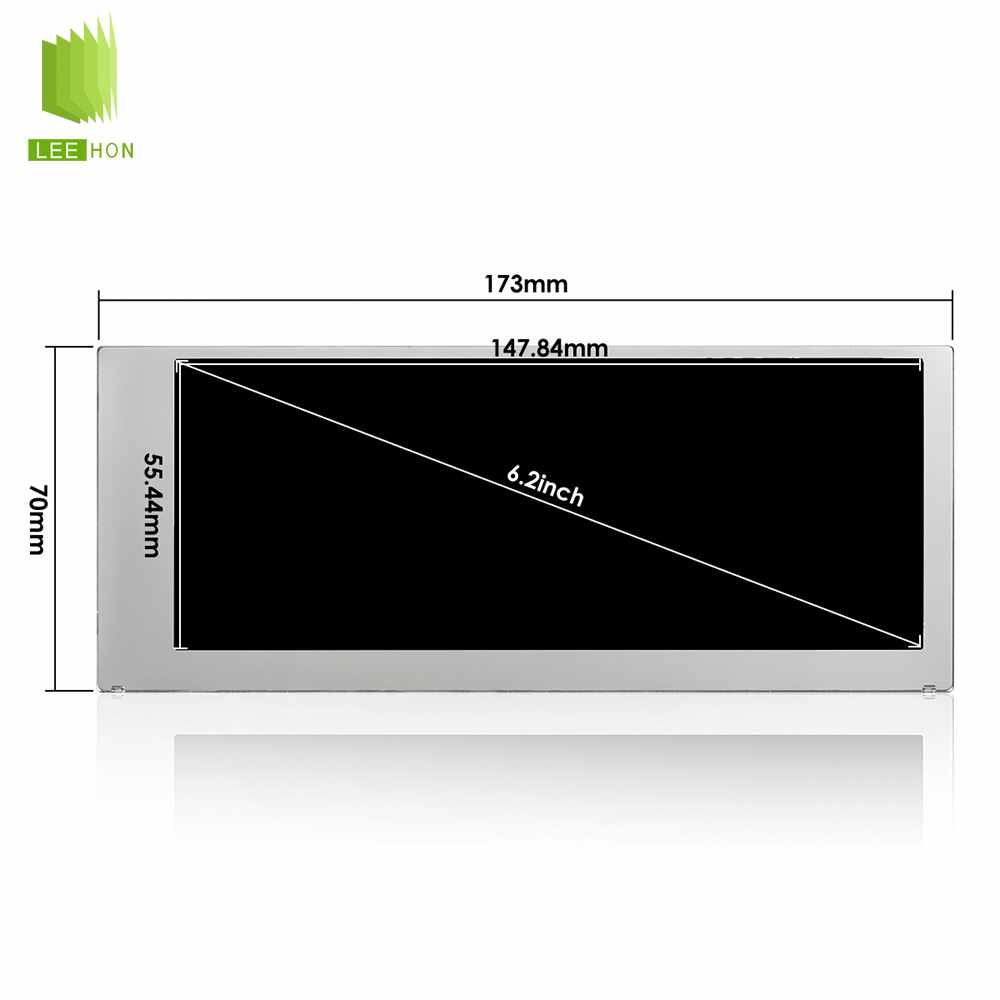

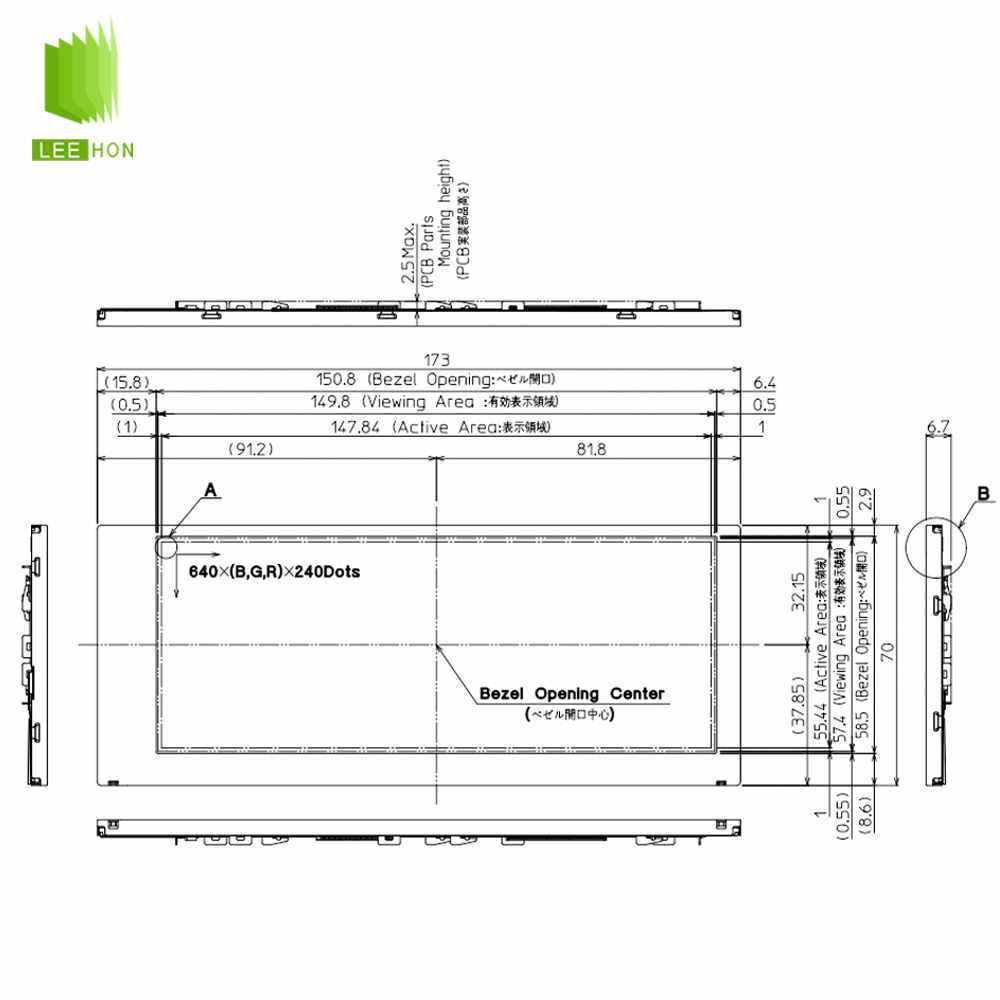

| 物理尺寸 | 显示尺寸 | 147.84(W)×55.44(H) mm |
| 外观尺寸 | 173(W)×70(H) mm | |
| 可视尺寸 | 150.8(W)×58.5(H) mm | |
| 外观厚度 | 4.35/7.2 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.335416667 | |
| 外观样式 | - | |
| 其它细节 | 重量 | 105g (Typ.) |
| 表面处理 | 镜面 (Haze 0%) | |
| 光学详情 | 亮度(cd/m²) | 300 (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 最佳角度 | - | |
| 响应速度 | 15/20 (Typ.)(Tr/Td) ms | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥5) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.330; Wy:0.350 |
| 颜色数量 | 262K (6-bit) | |
| 色温 | 5598K | |
| 白场变动 | - | |
| 1931色域 | NTSC比值 | 0.47 |
| sRGB覆盖率 | 0.64 | |
| Adobe RGB覆盖率 | 0.5 | |
| DCI-P3覆盖率 | 0.49 | |
| Rec.2020覆盖率 | 0.35 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 翻转扫描 | 翻转 (水平/垂直) | - |
| 时序控制 (T-CON) | Embedded T-CON | - |
| 信号电气 | 输入电流 | 130/170mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | - | |
| 信号接口 | Parallel RGB (1 ch, 6-bit) | |
| 逻辑电压 | - | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD |

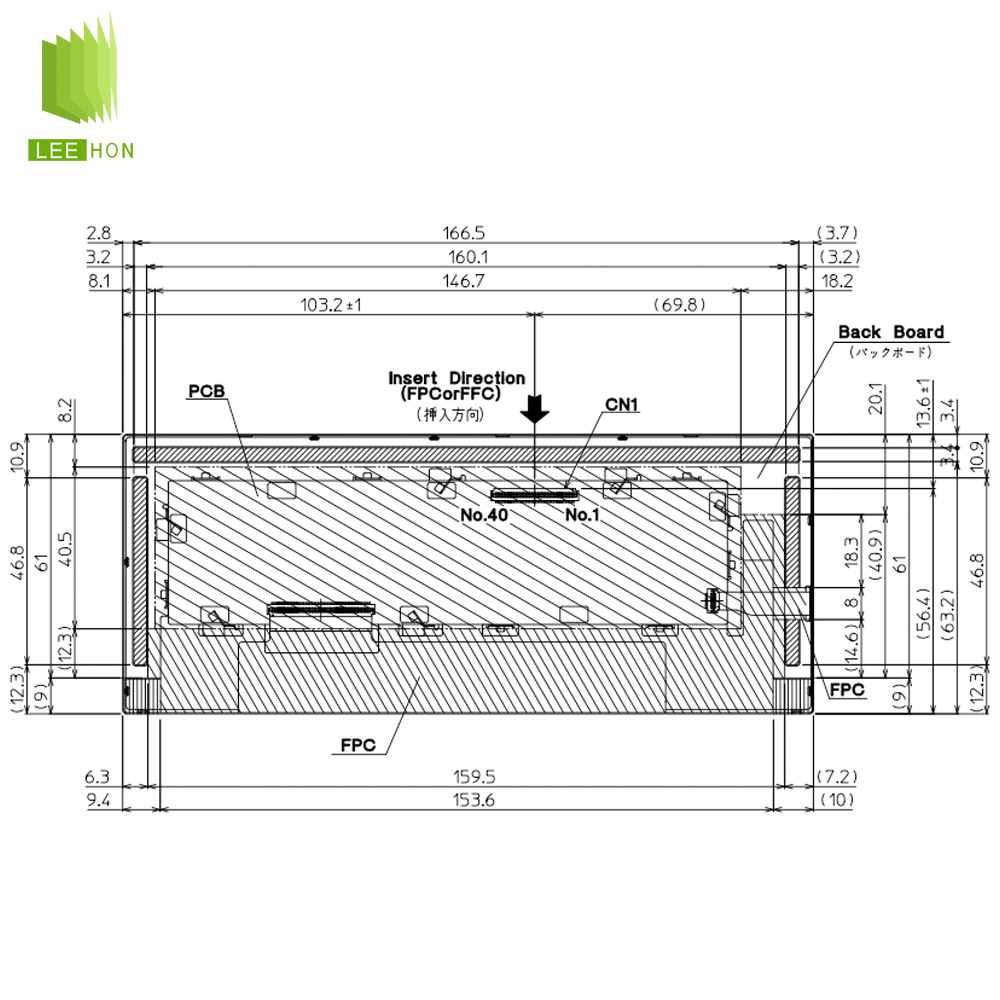

| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 意力速 |
| 型号 | IMSA-9681S-40A-GF | |
| 脚距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 灯管类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管形状 | - | |
| 灯管寿命 | 40K (Typ.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 灯管驱动 | 含LED驱动 | - |
| 驱动电气 | 输入电压 | 3.0/5.5V (Min./Max.) |
| 输入电流 | - | |
常见问题
Q1：这块屏适合什么设备，不适合什么场景？
A：这块屏更适合 仪器仪表、工控人机界面、工业控制面板、家电控制终端 这类横向窄条信息显示设备。原因很直接：它是 6.2 英寸、640×240 的 HVGA 条形屏，官方也把它定位为适用于 instrumentation applications。它不太适合 需要高分辨率复杂界面 的项目，也不适合 主板只有 LVDS / eDP / MIPI、没有 RGB / CMOS 输出 的方案。
Q2：选型时先核对哪 3–5 个关键参数？
A：这块屏建议先核对 5 项：
1）尺寸和分辨率：6.2 英寸、640×240；
2）接口类型：18-bit RGB / CMOS；
3）结构尺寸：173 × 70 × 6.7 mm；
4）显示区尺寸：147.84 × 55.44 mm；
5）亮度和温区：300 cd/m²，工作温度 -20~70℃。
这几项对不上，主板、结构、线束通常就没法直接兼容。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样 6.2 寸”，而是 接口和外形比例。这块屏确认走的是 18-bit RGB / CMOS，不是 LVDS；如果替代屏虽然尺寸接近，但接口体系不同，或者不是这种 640×240 的条形分辨率，就很容易出现 点不亮、花屏、显示比例不对。另外，它是 TN / Normally White，如果替代成光学路线差异很大的型号，实际观感也会变。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说触摸：这块屏官方页面明确写的是 Touchscreen: None，也就是本体不带触摸；如果项目要触控，需要把触摸当成外加方案单独核对。再说驱动板：驱动板要能输出 640×240 的 18-bit RGB / CMOS 信号，不能按 LVDS 屏去配。线束方面，因为它是 RGB 并口，更要注意 pin 定义、数据线顺序、背光控制和供电脚，不能只看“接口能不能插上”。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏已确认是 内置 LED driver，背光寿命典型值 40,000 小时，对比度 500:1，水平/垂直可视角大致都是 ±80° 范围。项目落地时，除了确认显示能点亮，还要把 背光供电、热设计、安装空间和观看方向 一起看，否则样机能亮，不代表整机效果一定稳定。
