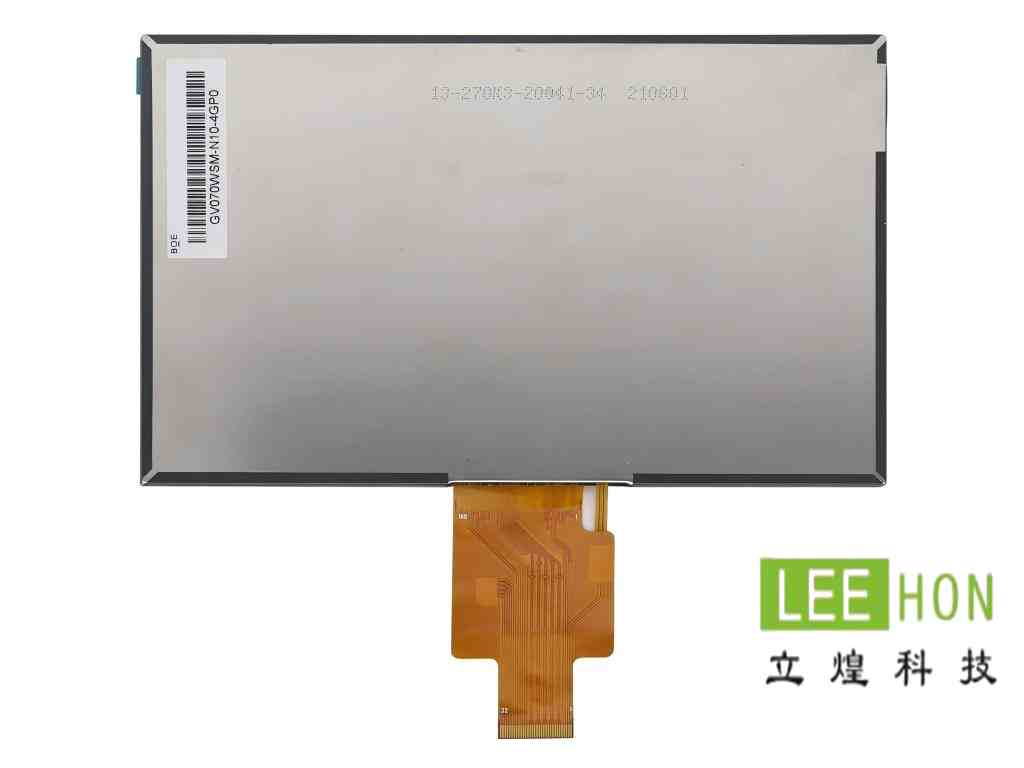

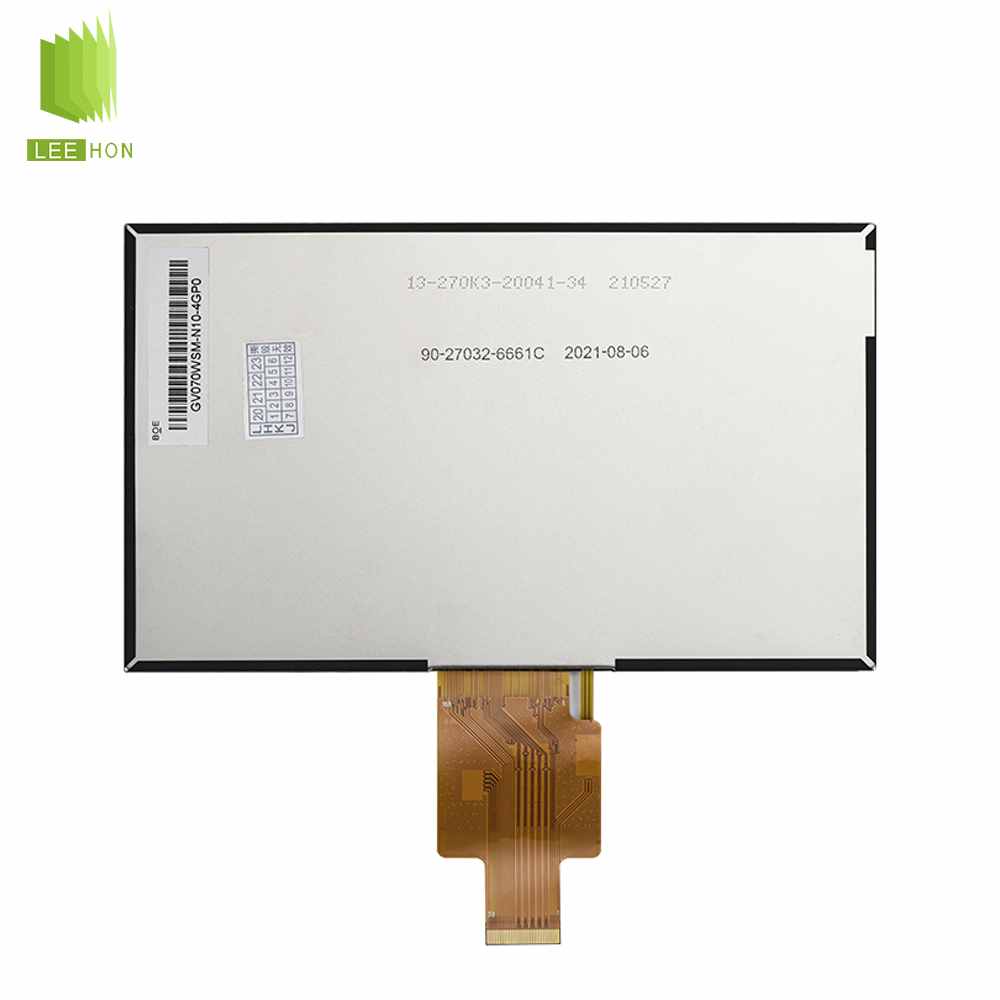

| 京东方7寸LCD工业液晶屏GV070WSM-N10 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 京东方 |
| 型号 | GV070WSM-N10 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | - | |
| 对角尺寸 | 7.0" | |
| 应用环境 | 存储温度 | -30 ~~ 80 °C |
| 工作温度 | -20 ~~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 典型特征 | - | 白光LED背光 |
| 像素特征 | 解析度 | 1024(RGB)×600, WSVGA |
| 点间距(mm) | 0.0502×0.1432 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1506×0.1432 (H×V) [170PPI] | |
| 结构尺寸 | 显示区域(mm) | 154.214(H) × 85.92(V) |
| 开口区域(mm) | - | |
| 外观尺寸(mm) | 164.9(H) × 100(V) | |
| 外观厚度(mm) | 3.06±0.15 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观形状 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 其它参数 | 重量 | TBD |
| 表面处理 | - | |
| 光学详情 | 显示亮度 | 350 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间(ms) | 30 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | X:0.300; Y:0.320 |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 7351K | |
| 1931色域 | NTSC比值 | 0.51 |
| sRGB覆盖率 | 0.66 | |
| Adobe RGB覆盖率 | 0.53 | |
| DCI-P3覆盖率 | 0.52 | |
| Rec.2020覆盖率 | 0.38 | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 信号电气 | 电压供应 | 3.3/9.6/18/-6V (Typ.)(VDD/AVDD/VGH/VGL) |
| 电流供应 | - | |
| 信号类型 | - | LVDS (1 ch, 8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | FPC | |
| 接口详情 | 品牌 | - |
| 型号 | - | |
| 数量 | 1 pcs | |
| 脚数 | 32 pins | |
| 脚距 | 0.5 mm | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | 并联 | |
| 位置 | 侧入式光源 | |
| 数量 | 4S6P | |
| 是否可换 | - | |
| 灯管寿命 | - | |
| 灯管电气 | 电压供应 | 12.8/13.6V (Typ./Max.) |
| 电流供应 | 120mA (Typ.) | |
| 功耗 | 1.632W (Typ.) | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 背光驱动 | - | 无 |
常见问题
Q1：GV070WSM-N10 适合什么设备？不适合什么场景？
A：这块屏更适合 工控 HMI、仪器仪表、嵌入式控制终端、打印设备、工业小尺寸显示设备。原因很直接：它是 7 英寸 WSVGA（1024×600），接口是 LVDS，亮度 350 cd/m²，整体更偏工业和设备类显示。
它不太适合 主板没有 LVDS 输出 的方案，也不太适合 对户外强光可视性要求很高 的场景，因为公开资料里能确认的亮度是 350 cd/m²，不是高亮户外级。
Q2：选型时先核对哪 3–5 个关键参数？
A：这块屏建议先核对 5 项：
1）尺寸和分辨率：7.0 英寸、1024×600；
2）接口类型：LVDS；
3）色深：8-bit；
4）有效显示区：154.2144 × 85.92 mm；
5）外形尺寸：约 164.9 × 100 mm。
这几项先对上，才能继续谈驱动板、结构和替代。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样 7 寸”，而是 接口和位宽。这块屏公开资料能确认是 LVDS、8-bit、1024×600，如果替代屏虽然同尺寸同分辨率，但接口不是 LVDS，或者位宽、pin 定义不一致，就很容易出现 点不亮、花屏、颜色异常。
另外，公开资料里这块屏的有效区和外形尺寸比较固定，替代时如果结构尺寸偏差大，前框和压框也容易出问题。

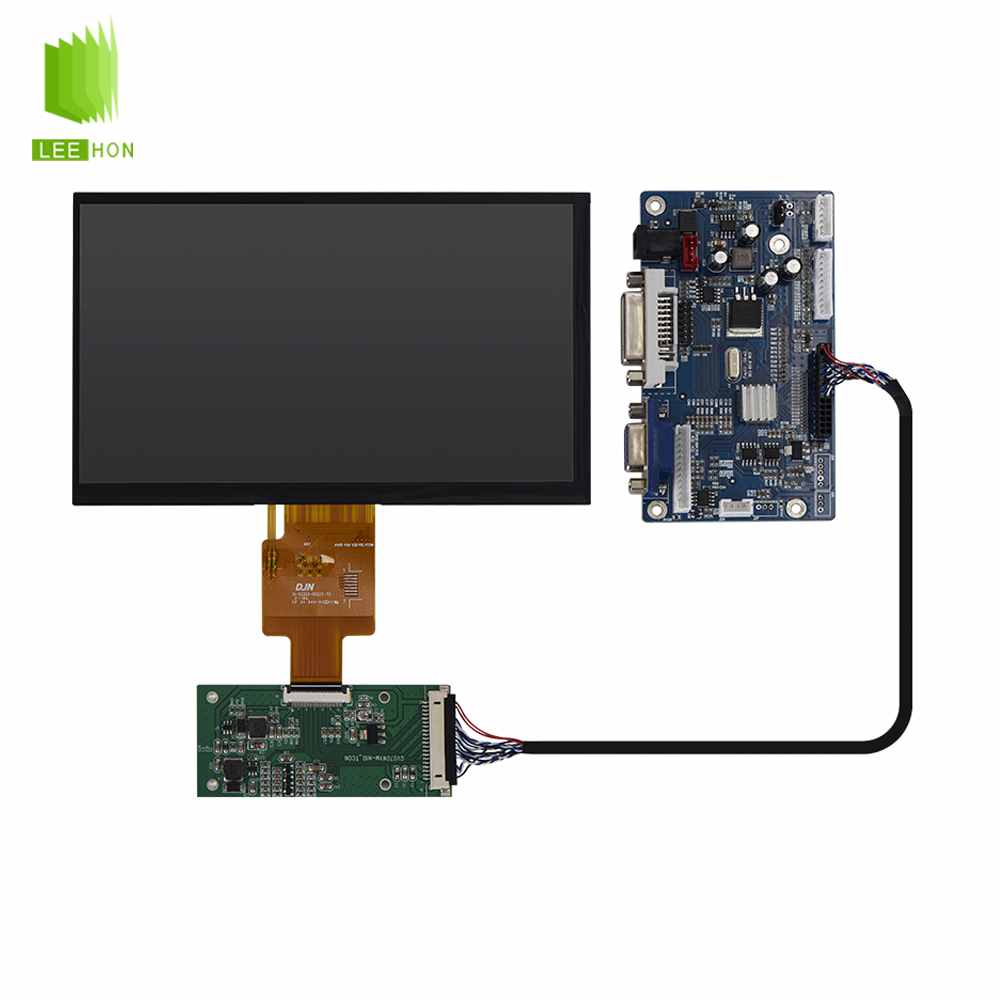

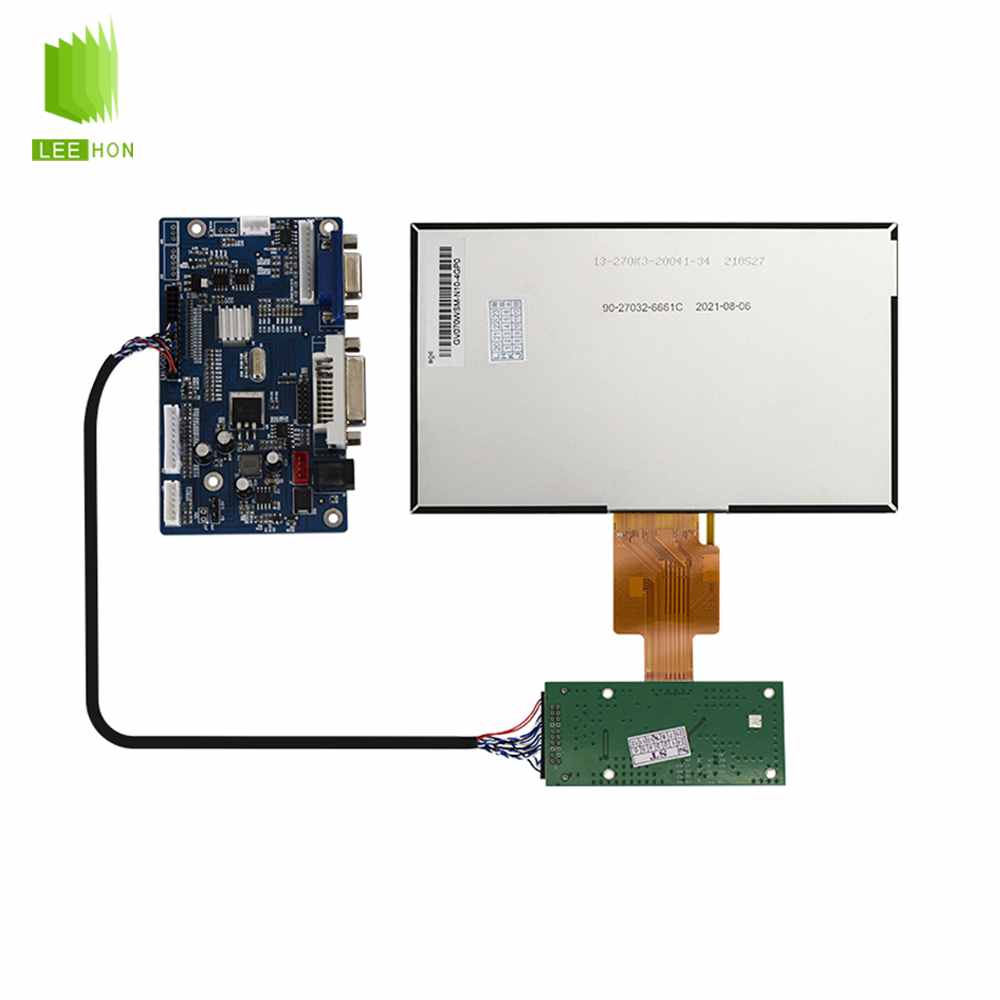

Q4：配驱动板、线束时要注意什么？
A：驱动板要确认能输出 1024×600 的 LVDS 信号，并且与这块屏的 8-bit LVDS 方式匹配。线束方面，不能只看“能不能插上”，还要核对 LVDS 线序、供电脚、背光控制脚 是否一致。因为这块屏本身就是 LVDS 方案，驱动板和线束只要接口逻辑没对上，联调时最先出现的问题通常就是黑屏或花屏。
Q5：如果项目还要加触摸，应该注意什么？
A：这类项目里，触摸最好当成单独方案去核对，不要只盯着液晶屏本体型号。更稳妥的做法是先把 显示参数 确定下来，也就是这块屏的 7 英寸、1024×600、LVDS、有效区 154.2144 × 85.92 mm，再按这个显示区和外形去配电容触摸或电阻触摸。这样做能减少触摸盖板尺寸不匹配、显示区遮挡和结构干涉的问题。
