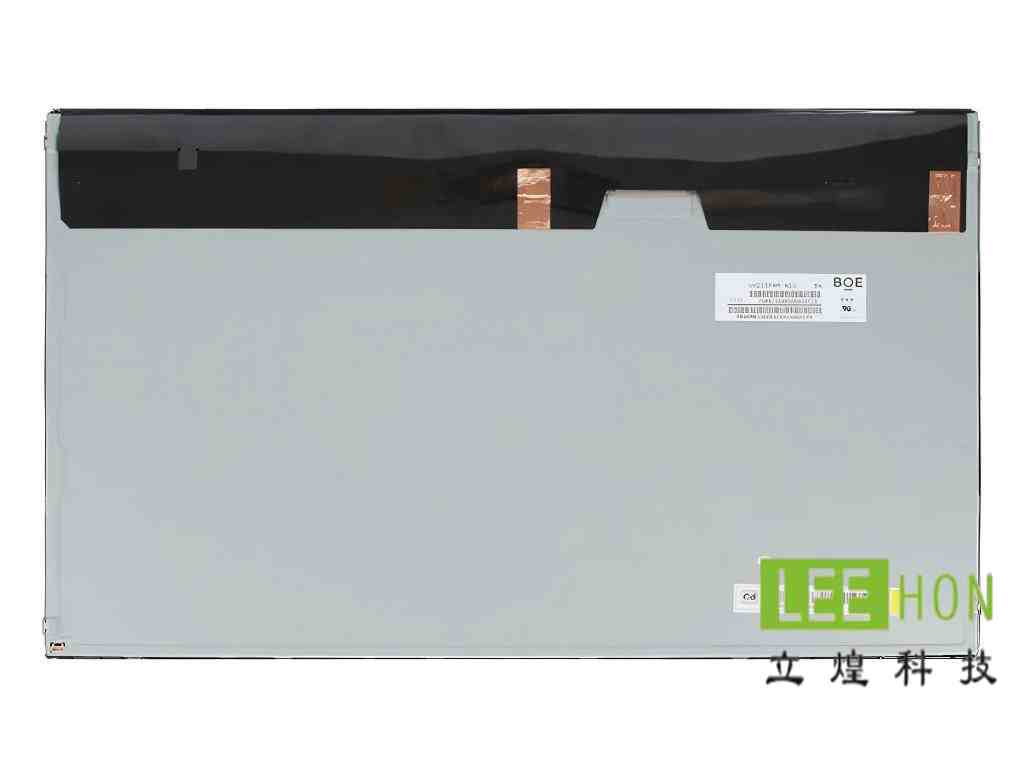

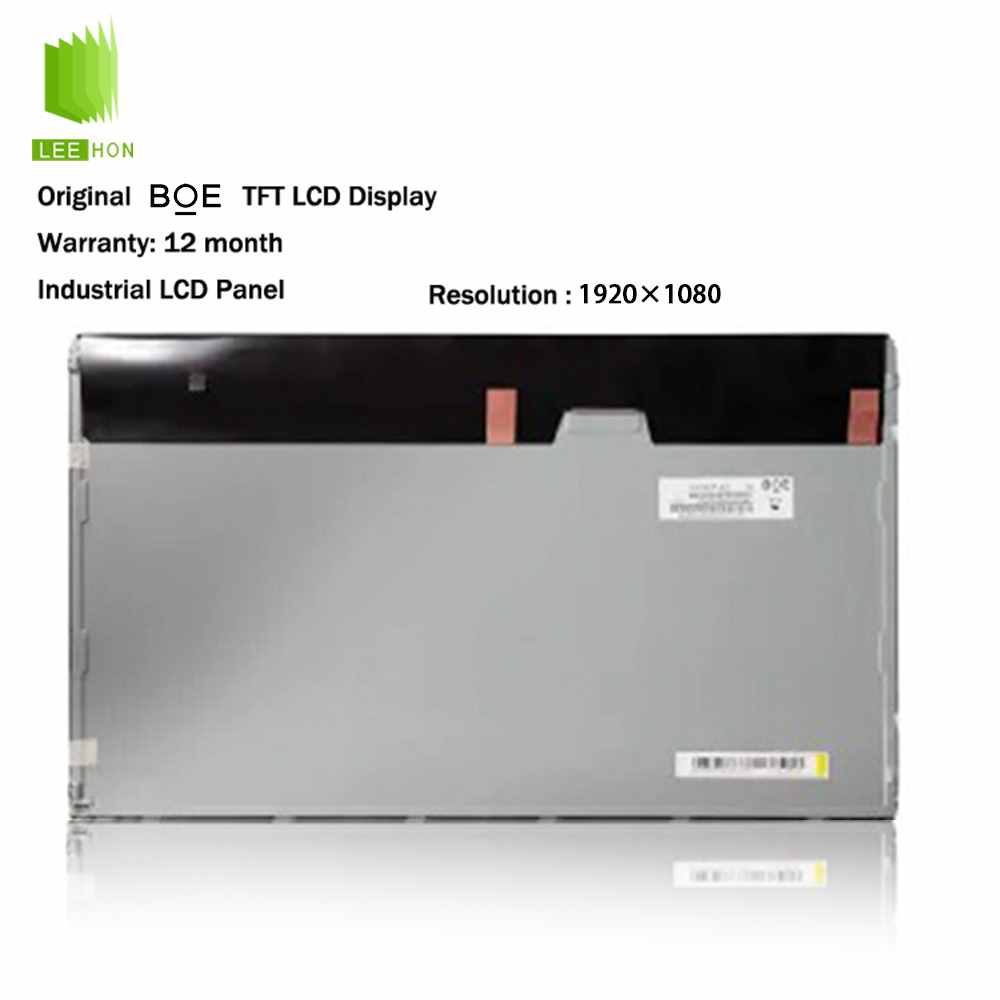

| 京东方21.5寸LCD液晶模组UV215FHM-N10 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 京东方 |
| 型号 | UV215FHM-N10 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | 数字标牌 | |
| 对角尺寸 | 21.5" | |
| 型号别名 | - | |
| 备注信息 | High TNI 105°C | |
| 应用环境 | 存储温度 | -30 ~ 85 °C |
| 工作温度 | -20 ~ 80 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 典型特征 | - | 白光LED背光，端子正装，表面雾面 High TNI 105°C |
| 像素特征 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.08275×0.24825 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.24825×0.24825 (H×V) [102PPI] | |

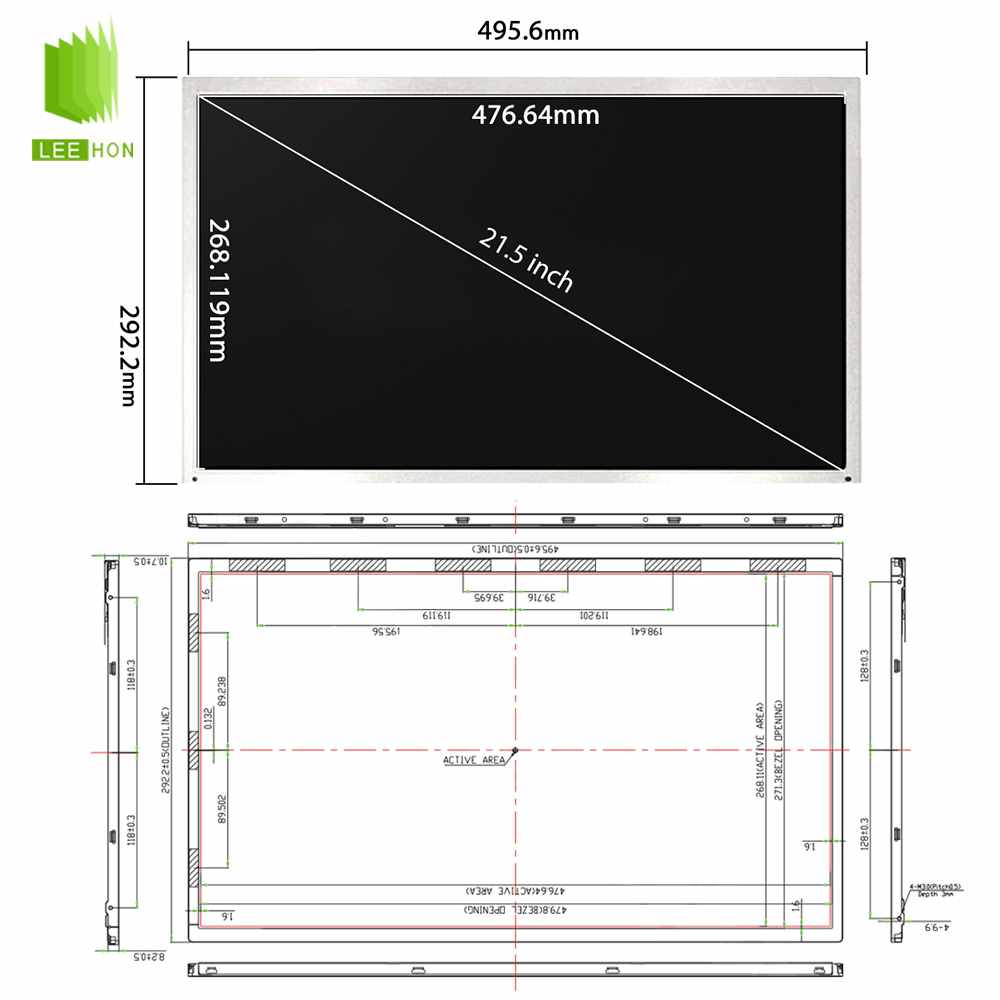

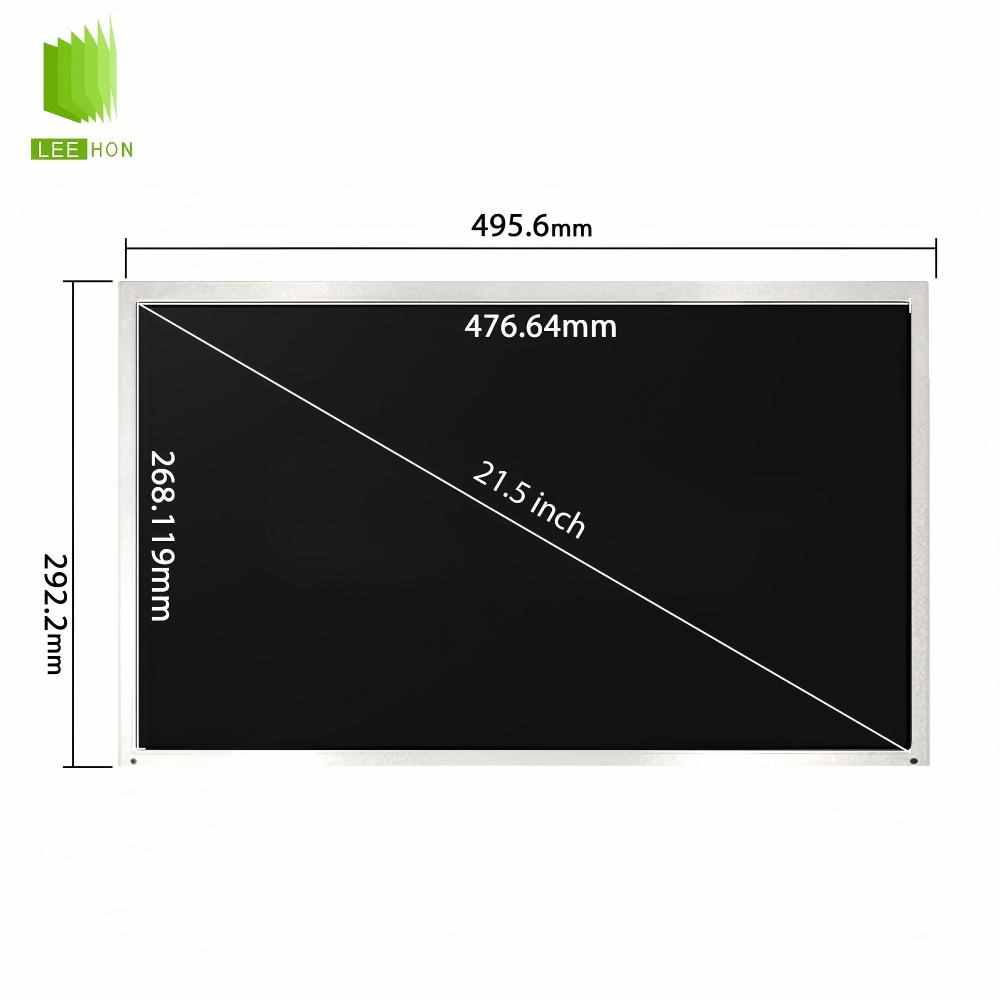

| 结构尺寸 | 显示区域(mm) | 476.64(H) × 268.11(V) |
| 开口区域(mm) | 479.8(H) × 271.3(V) | |
| 外观尺寸(mm) | 495.6(H) × 292.2(V) | |

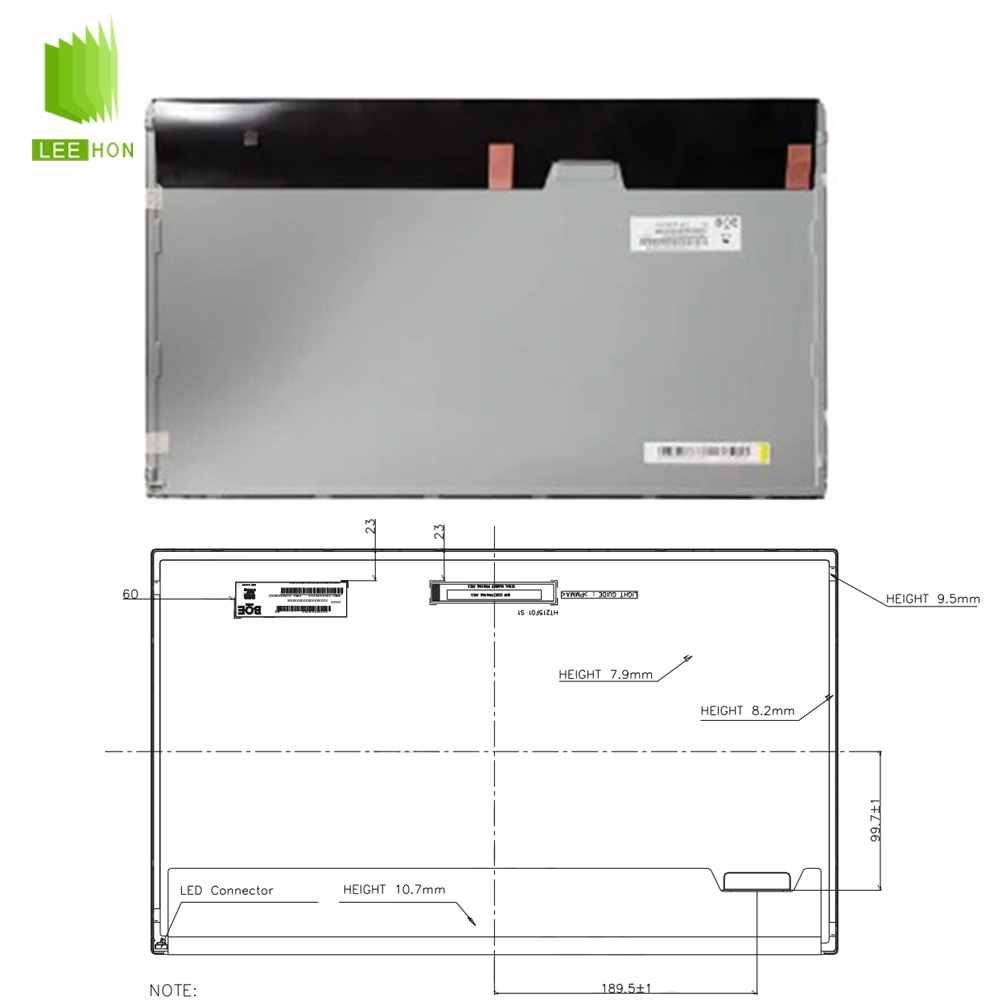

| 外观厚度(mm) | 8.2/11.2 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 | 重量 | 1.93Kgs (Typ.) |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情-基础信息 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | ADS，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 17 (Typ.)(G to G) | |
| 色彩性能 | 白色坐标 | Wx:0.285; Wy:0.293 |
| 支持颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 9289K | |
| 亮度均匀性 | 1.33 (Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.72 |
| sRGB覆盖率 | 0.97 | |
| Adobe RGB覆盖率 | 0.74 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 24.31/28.95W (Typ./Max.) |
| 信号电气 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 700/1500mA (Typ./Max.) | |
| 功率消耗 | 3.5/6.75W (Typ./Max.) | |
| 信号类型 | - | LVDS (2 ch, 8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 宇宙 |
| 型号 | IS100-L30O-C23 | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | LVDS-30P2C8B-160A | |
| 光源特征 | 光源类型 | WLED |
| 数量 | 17S4P | |
| 光源寿命 | 30K (Min.) 小时 | |
| 是否可换 | - | |
| 形状 | 4串 | |
| 光源位置 | 侧入式光源(底部) | |
| 灯管电气 | 电压供应 | 51/56.1V (Typ./Max.) |
| 电流供应 | 102mA (Typ.) | |
| 功率消耗 | 20.81/22.89W (Typ./Max.) | |
| 光源接口特征 | 位置 | - |
| 类型 | 端子 | |
| 光源接口详情 | 品牌 | 恩得利 |
| 型号 | 3707K-Q06N-08X | |
| 脚距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-CCAACC | |
常见问题
这是一款21.5英寸、1920×1080、500亮度、LVDS30pin、广视角、宽温型的工业液晶屏，属于比较典型的FHD全高清高亮工控屏，更适合室内高环境光和一般工业设备。
Q1：这块屏适合什么设备？
更适合工业HMI、人机界面、医疗设备、检测仪器、工控一体机、嵌入式控制终端、室内高环境光显示设备。公开资料显示它是21.5寸、1920×1080、约500cd/m²、89/89/89/89广视角、ADS/NormallyBlack，而且有来源给出工作温度可到-20~80℃，所以它明显不是普通消费类低亮屏，而是偏工业长期运行和稳定显示的路线。
Q2：不适合什么场景？
它不太适合强日照直射、半户外高亮要求特别强的场景，因为这块屏亮度大约500nit，还不是1000nit以上那类真正高亮户外屏。它也不适合只支持eDP的主板平台，因为多份公开资料都把它标成LVDS30pin。另外，如果项目只想做低成本普通室内显示，这块屏的广视角和工业温度规格往往会高于基础需求。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。UV215FHM-N10是21.5寸、1920×1080、16:9，这会直接影响主板输出、UI布局和触摸开窗尺寸。
再核对接口、针数和供电逻辑。公开资料里最一致的信息是它采用LVDS（2ch,8-bit）30pin；做驱动板和线束时，要围绕30pin双通道LVDS去确认。
然后看亮度、视角和显示模式。这里公开资料基本一致，常见写法是500nit、1000:1、89/89/89/89、ADS/NormallyBlack，说明它比TN屏的侧看一致性更好，属于中高亮工业档。
最后看显示区和外形尺寸。它的显示区约476.64×268.11mm，外形约495.6×292.2×11.2mm。替代时前框开窗、安装孔位、厚度和排线空间都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看21.5寸FHD，不看亮度档位。这块屏是500nit，和普通250nit、300nit的21.5寸屏不是同一档，现场观感会差不少。
第二点，是只看“都是LVDS”，不继续核对30pin、双通道和具体线序。公开资料能确认它是30pin2ch-LVDS，但工业项目里白屏、花屏、背光异常，最常见还是线束和脚位没核准。这句话前半段来自公开规格，后半段是工业项目里很常见的工程经验判断。
第三点，是忽略它不带背光驱动。多份公开资料都提到它是WLED[17s4p]，30KHours，WithoutDriver，所以替代时不能只看逻辑接口，背光供电和调光逻辑也要一起确认。
第四点，是忽略工作温度边界。公开资料里可见它常见工作温度写法有-20~80℃甚至-30~85℃的口径差异，所以做工业项目时，最好以当批规格书或供应商最终确认参数为准，不要只凭网页摘要判断。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏显示区约476.64×268.11mm，外形约495.6×292.2mm，不能只按“21.5寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1920×1080、30pin、2ch-LVDS，再继续确认背光控制逻辑。因为这块屏公开资料明确是30pin双通道LVDS，而且背光不带Driver。
配线束时，重点核对30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是30pinLVDS就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与背光属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
21.5寸→1920×1080→2ch-LVDS30pin→广视角→亮度约500nit→显示区476.64×268.11附近→外形495.6×292.2×11.2附近→背光无Driver→宽温型。
这样筛会比只按“21.5寸FHD屏”找更稳，因为UV215FHM-N10的关键点不只是尺寸和分辨率，还包括500nit、30pin双通道LVDS、广视角和无背光驱动这几个组合特征。
