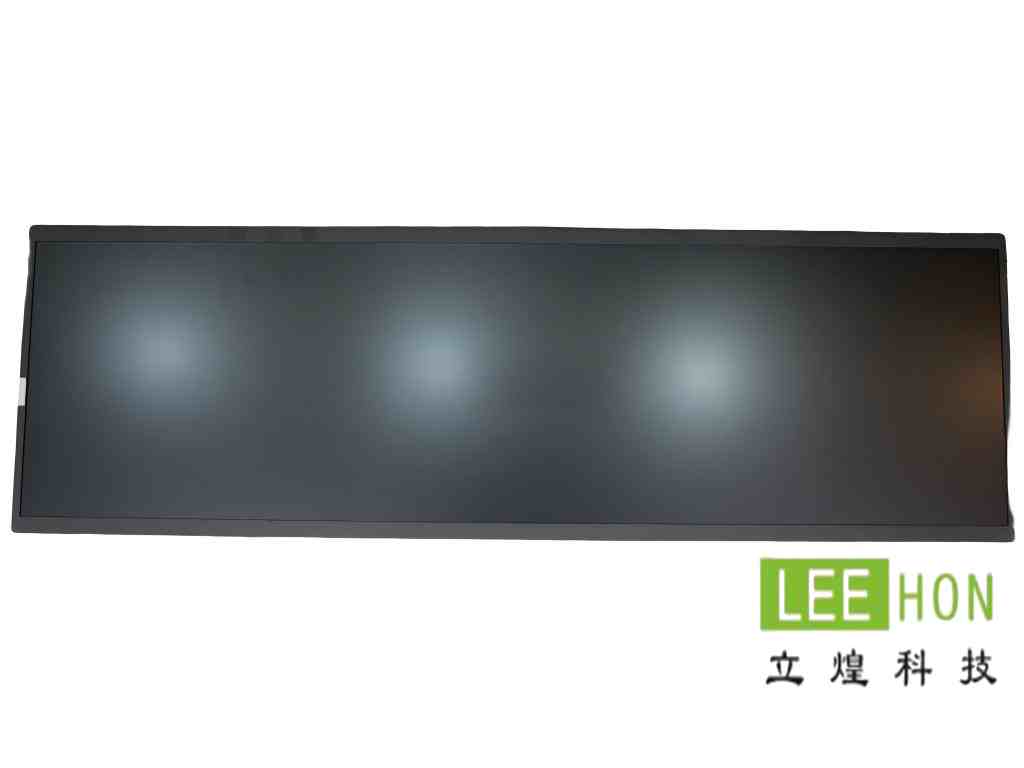

| 京东方LCD工业液晶模组DV290FBM-N10 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 京东方 |
| 型号 | DV290FBM-N10 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |

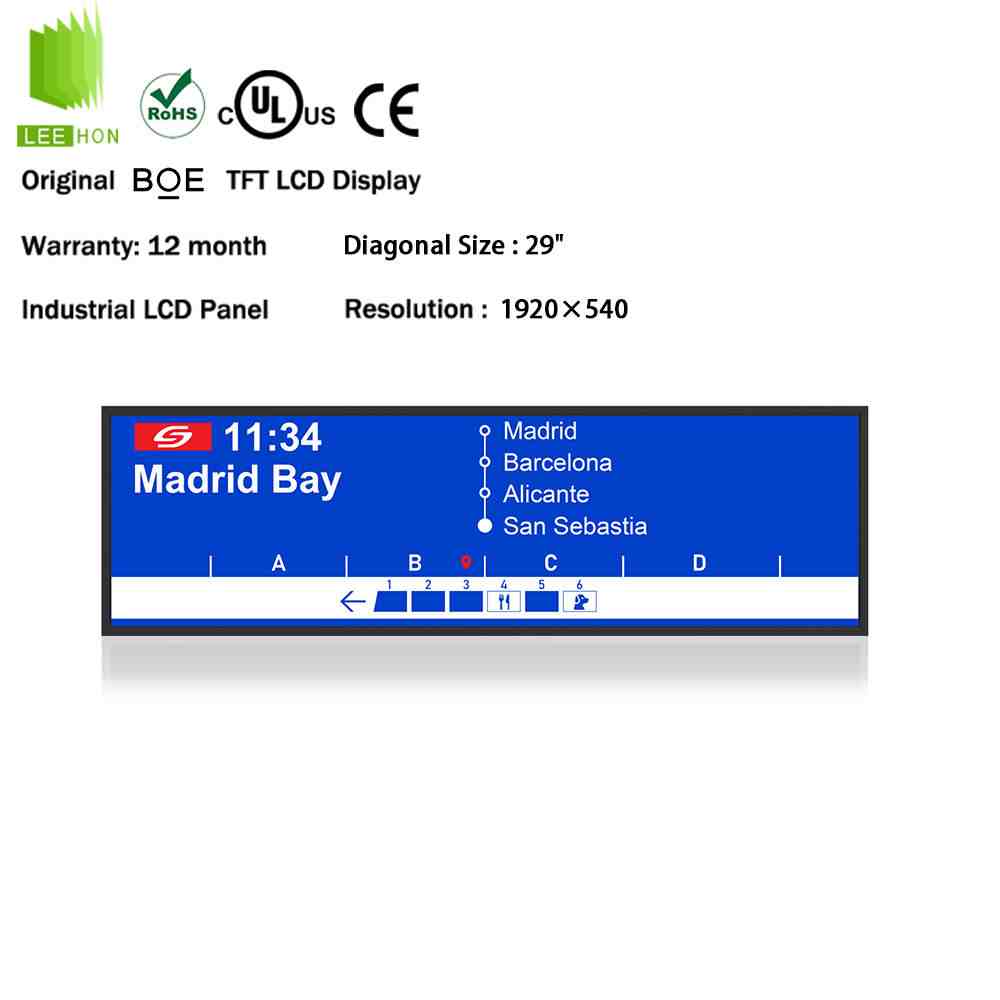

| 应用产品 | 数字标识，户外高亮，长条屏 | |
| 对角尺寸 | 29.0" (原生条屏) | |
| 型号别名 | - | |
| 典型特征 | 风景模式 / 肖像模式，高亮度，白光LED背光，寿命大于5万小时，超宽屏，表面雾面 | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | 0 ~ 50 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 像素特征 | 解析度 | 1920(RGB)×540 |
| 点间距(mm) | 0.1225×0.3675 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.3675×0.3675 (H×V) [69PPI] | |

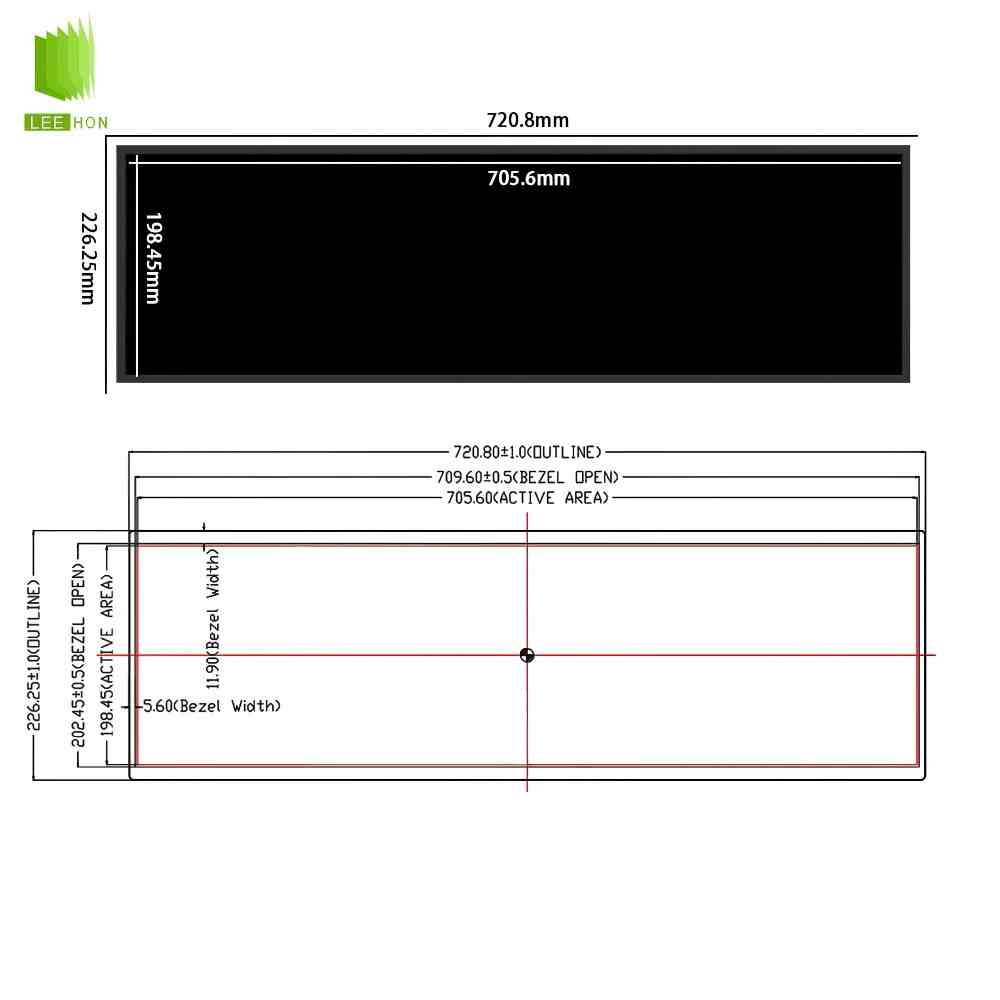

| 结构尺寸 | 显示区域(mm) | 705.6(H) × 198.45(V) |
| 开口区域(mm) | 709.6(H) × 202.45(V) | |
| 外观尺寸(mm) | 720.8(H) × 226.25(V) | |
| 外观厚度(mm) | 20.3/21.6 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | >3:1 (H:V) | |
| 风景肖像 | 风景 / 肖像模式 | |
| 安装方式 | Rear mounting holes | - |
| 其它参数 | 重量 | 2.15±0.1Kgs |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情-基础信息 | 显示亮度 | 700 cd/m² (Typ.) |
| 对比度 | 1200:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | HADS，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 15 (Typ.)(G to G) | |
| 色彩性能 | 白色坐标 | Wx:0.271; Wy:0.292 |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 10908K | |
| 亮度均匀性 | 1.33 (Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.72 |
| sRGB覆盖率 | 0.95 | |
| Adobe RGB覆盖率 | 0.75 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 40.66W (Typ.) |
| 信号电气 | 电压供应 | 12.0V (Typ.) |
| 电流供应 | 250/500mA (Typ./Max.) | |
| 功率消耗 | 3/6.6W (Typ./Max.) | |
| 信号类型 | LVDS | 2 ch, 8-bit |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | LS Mtron |
| 型号 | GT05S-51S-H38-E1500 | |
| 脚距 | 0.5 mm | |
| 脚数 | 51 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 光源寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 形状 | - | |
| 光源位置 | 侧入式光源(底部) | |
| 灯管电气 | 电压供应 | 39±2.6V |
| 电流供应 | 105mA (Typ.) | |
| 功率消耗 | 32.76/34.95W (Typ./Max.) | |
| 光源接口特征 | 位置 | - |
| 类型 | 端子 | |
| 光源接口详情 | 品牌 | 瀚荃 |
| 型号 | CI1406M1VL0-NH | |
| 脚距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-CCAACC | |
| 光源驱动 | - | 无 |
常见问题
Q1：这块屏适合什么设备，不适合什么场景？
A：这块屏更适合商用条形广告屏、工控显示终端、控制系统显示终端、横竖屏信息发布设备。原规格书在应用里直接写了CommercialDigitalDisplay和DisplayTerminalsforControlSystem，并注明支持LandscapeandPortraitDisplay。
它不太适合主板没有LVDS输出的方案，也不太适合需要标准16:9画面比例的普通显示器替换，因为它确认是1920×540、8:3的条形屏。
Q2：选型时先核对哪3–5个关键参数？
A：这块屏建议先核对5项：
1）尺寸和分辨率：29.0英寸、1920×540；
2）接口类型：LVDS，2Ports，51pin；
3）逻辑供电：12V；
4）显示区尺寸：705.6×198.45mm；
5）外形尺寸：720.8×226.25×8.4mm。
这几项先对上，主板、结构和线束才能继续往下配。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样29寸”，而是接口和结构比例。
这块屏规格书明确是LVDS2Ports/51pin/12V，而且是1920×540的条形分辨率；如果替代屏虽然尺寸接近，但接口换成别的体系，或者还是条形屏但分辨率、针脚和供电条件不同，就很容易出现点不亮、花屏、画面比例不对的问题。
另一个高频错误是忽略它的横竖屏都支持这一点，替代时如果新屏不支持同样的安装方向，项目落地就会出问题。

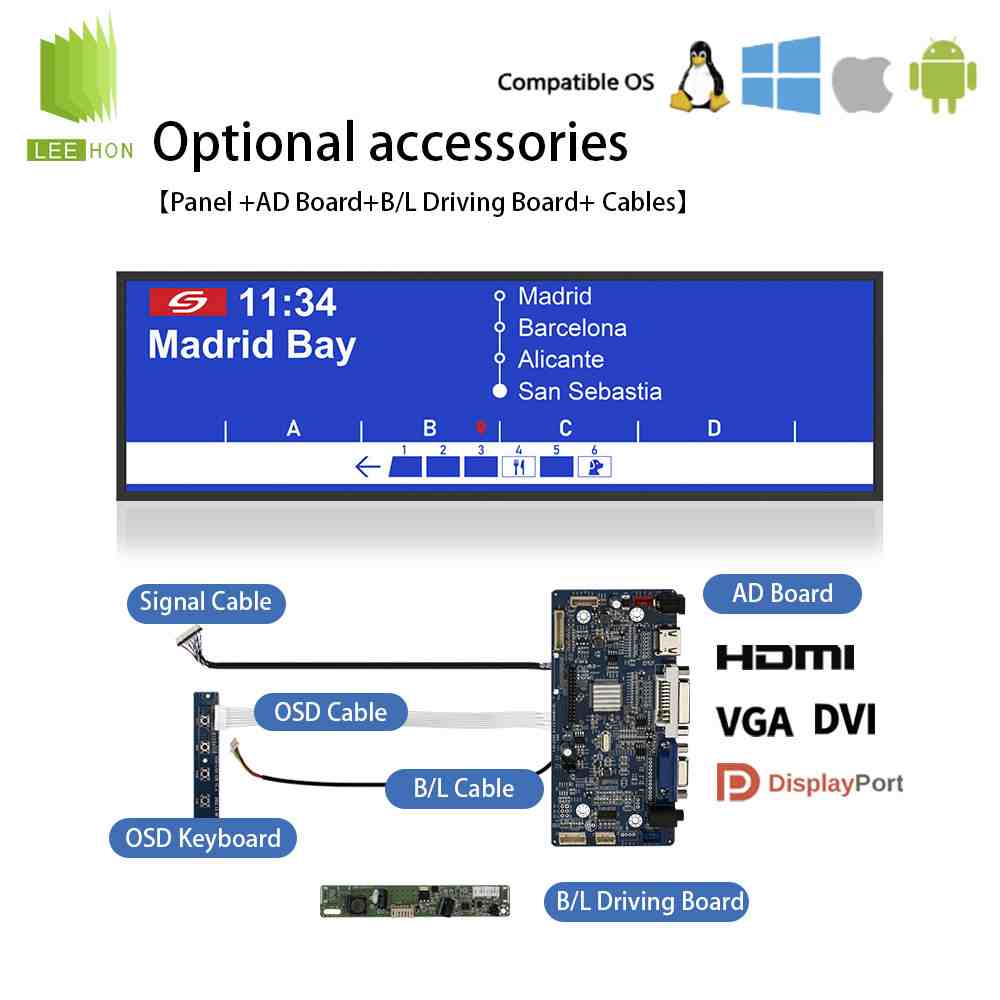

Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1920×540的双口LVDS信号，而不是只支持单口LVDS或常规16:9分辨率。再说线束：这块屏是51pin，不能只看“接口能不能插上”，还要核对12V供电脚、LVDS两组数据链路、背光相关控制是否一致。
如果项目还要配触摸，更稳妥的做法是把触摸当成单独方案去核，重点先按这块屏已确认的显示区705.6×198.45mm和外形尺寸去对盖板开窗、贴合区和前框空间。公开资料也显示有供应商提供touchscreen/coverglass组装服务，但这不等于屏体本身就是固定触摸版。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏还有几个很关键的使用点：
第一，公开资料确认它的典型亮度是700cd/m²、典型对比度1200:1，更适合明亮室内或半户内商显场景，不是普通低亮室内屏。
第二，原厂页面给出了50,000小时LEDlifetime，但整机项目仍然要重视散热和电源稳定性。
第三，规格书写明表面处理为Haze25%/3H，并给出总功耗典型值35.8W，因此结构、供电和热设计不能按普通小功率屏来处理。
