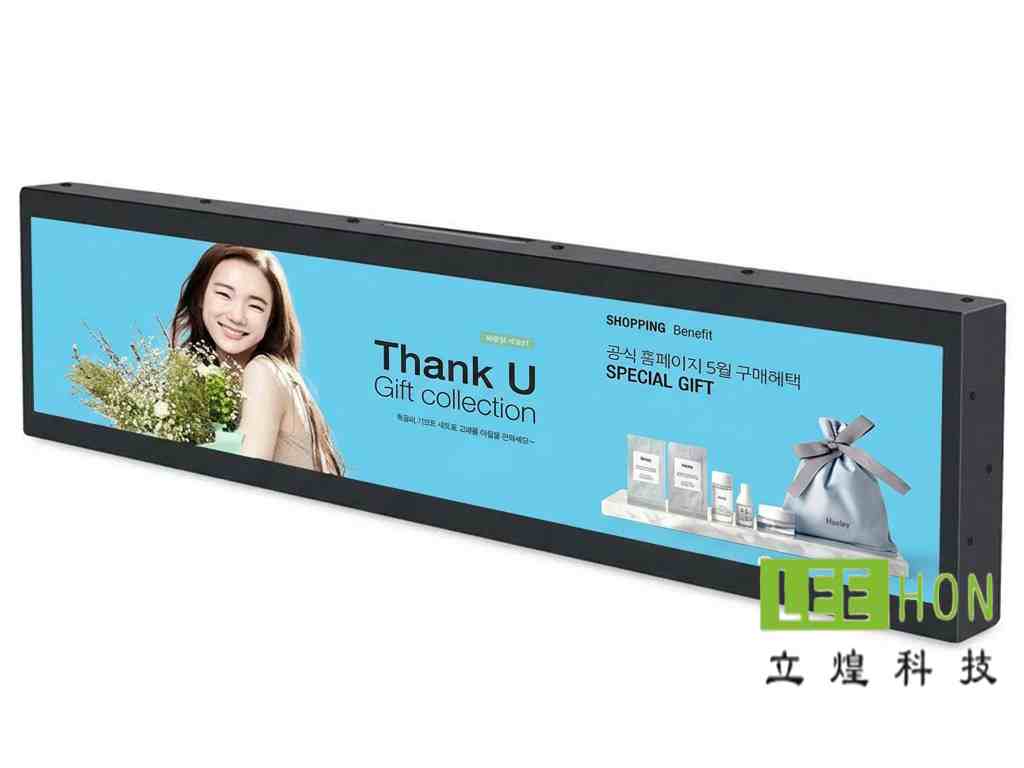

| 友达28.6寸LCD工业长条液晶屏模组P286IVN03.0 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | P286IVN03.0 | |
| 面板尺寸 | 28.6英寸 | |
| 面板应用 | 长条屏，户外高亮，数字标识 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -25 ~ 60 °C |
| 存储温度 | -25 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.04G (10.2 m/s²) | |
| 典型特征 | - | 风景模式 / 肖像模式，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，超宽屏，表面雾面 Liquid crystal: Advanced wide temperature LC (-40-110°C) |
| 备注信息 | - | Liquid crystal: Advanced wide temperature LC (-40-110°C) |
| 像素特征 | 像素数量 | 1920(RGB)×540 |
| 点间距 | 0.12125×0.36375 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.36375×0.36375 mm (H×V) [69PPI] | |
| 结构尺寸 | 显示区域 | 698.4×196.425 mm (H×V) |
| 可视区域 | 702.4×200.43 mm (H×V) | |
| 外观尺寸 | 722.2×220.23 mm (H×V) | |
| 外观厚度 | 19.5/28.9 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景 / 肖像模式 | |
| 宽高比 | >3:1 (H:V) | |
| 外观形状 | - | |
| 安装孔位 | - | Side mounting holes (10-M3) on left, right, up, down bezel |
| 其它特征 | 重量 | 3.10Kgs |
| 表面处理 | 雾面 (Haze 28%)，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 1500 cd/m² (Typ.) |
| 对比度 | 5000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AMVA3，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 8 (Typ.)(G to G) (ms) | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 亮度变动 | 1.33 (Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.72 |
| sRGB覆盖率 | 0.95 | |
| Adobe RGB覆盖率 | 0.73 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 背光特征 | 灯管类型 | WLED |
| 是否可换 | - | |
| 灯管寿命 | 50K (Typ.) 小时 | |
| 数量 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI0114M1HRL-NH | |
| 脚间距 | 2.0 mm | |
| 脚数 | 14 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 驱动电气 | 电压输入 | 24.0±1.2V |
| 电流输入 | 1.76/2.01A (Typ./Max.) | |
| 功耗 | 42.2/48.4W (Typ./Max.) | |
| 信号系统 | LVDS | 2 ch, 8-bit |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 12V (Typ.) |
| 电流输入 | 0.37/0.44A (Typ./Max.) | |
| 功耗 | 4.44/5.33W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | FI-RTE51SZ-HF | |
| 脚间距 | 0.5 mm | |
| 脚数 | 51 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
常见问题
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合商显条形屏、信息发布终端、工业控制显示、零售导视、车站/机场类长条显示设备。原因很直接：它是28.6英寸长条屏，1920×540，双通道LVDS，亮度典型1500cd/m²，而且规格书明确写了24/7与横屏/竖屏都可用。
它不太适合主板没有双通道LVDS输出的方案，也不太适合需要标准16:9画面比例的普通显示器替换项目。
Q2：选型时先核对哪个关键参数？
A：这块屏建议先核对5项：
1）尺寸和分辨率：28.6英寸、1920×540；
2）接口类型：8-bit双通道LVDS；
3）逻辑供电：12V；
4）显示区尺寸：698.4×196.4mm；
5）外形尺寸：722.2×220.2×28.9mm。
这几项先对上，主板、结构和线束才有机会直接匹配。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样28.6寸”，而是接口和安装方向。这块屏规格书明确是双通道LVDS，并且还有LVDS_SEL这种数据格式选择脚；如果替代屏虽然尺寸接近，但LVDS通道方式、数据格式或pin定义不同，就很容易出现点不亮、花屏、颜色异常。
另外，它虽然支持横屏和竖屏，但默认方向有要求：横屏默认T-Con在上侧，竖屏默认T-Con在右侧，替代时如果新屏默认方向不同，项目落地也容易出问题。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1920×540/60Hz的双通道LVDS，不能只看“分辨率差不多”。再说线束：这块屏规格书明确给了51pinLCD连接器，型号为FI-RTE51SZ-HF，兼容替代件也有列出；所以线束不能只看“能不能插上”，还要核对LVDS差分线、12V供电脚、地线和LVDS_SEL之类控制脚是否对应。
如果项目还要配触摸，更稳妥的做法是把触摸当成单独方案去核，重点先按已确认的显示区698.4×196.4mm和外形尺寸去对盖板开窗、贴合区和前框空间。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏有几个很关键的使用点。
第一，背光部分有单独时序要求，规格书给了背光上电/调光/使能的时序窗口，做驱动板时不能随便简化。
第二，规格书明确提醒EMI抑制、接地和屏蔽要做好，因为模组内部有高频电路。
第三，长时间显示固定画面容易出现残影，规格书也给了24/7使用下的画面轮换建议。
第四，安装时要避免不均匀受力、扭曲应力，并注意偏光片清洁，不能用丙酮、甲苯、酒精这类溶剂直接擦。
