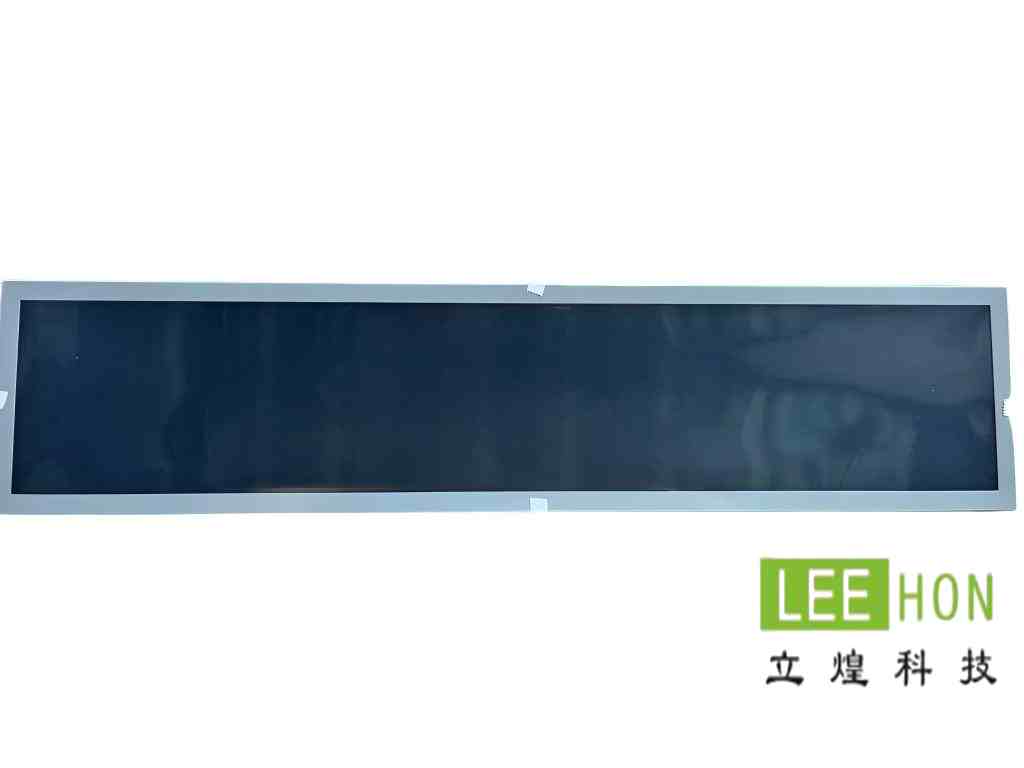

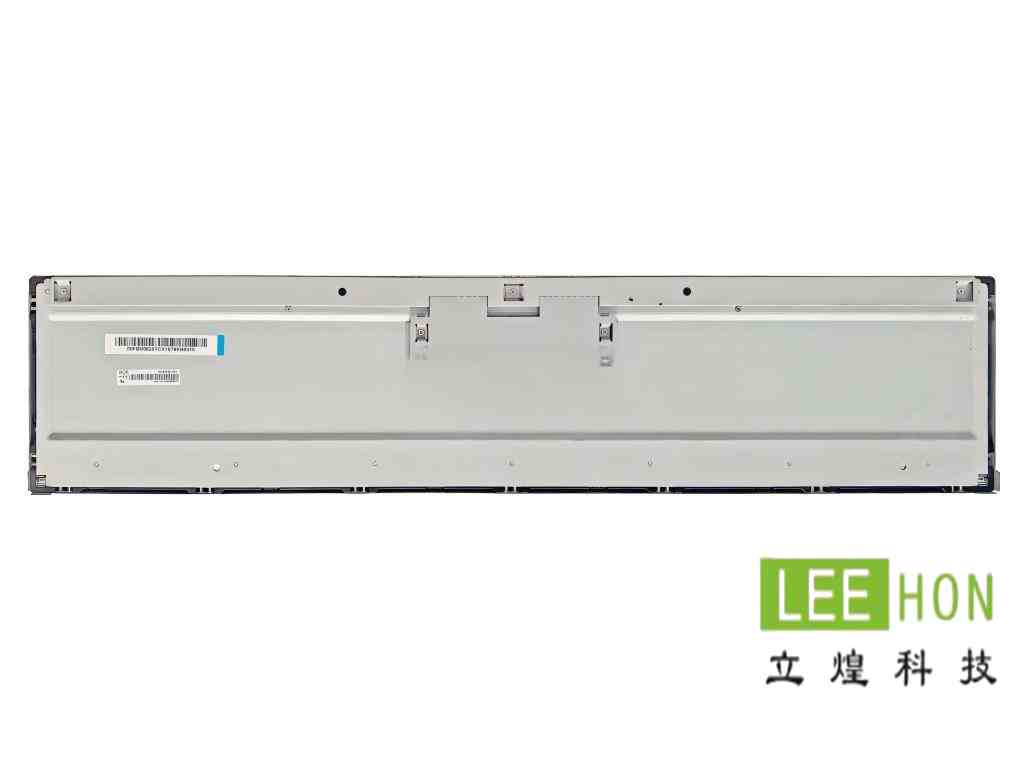

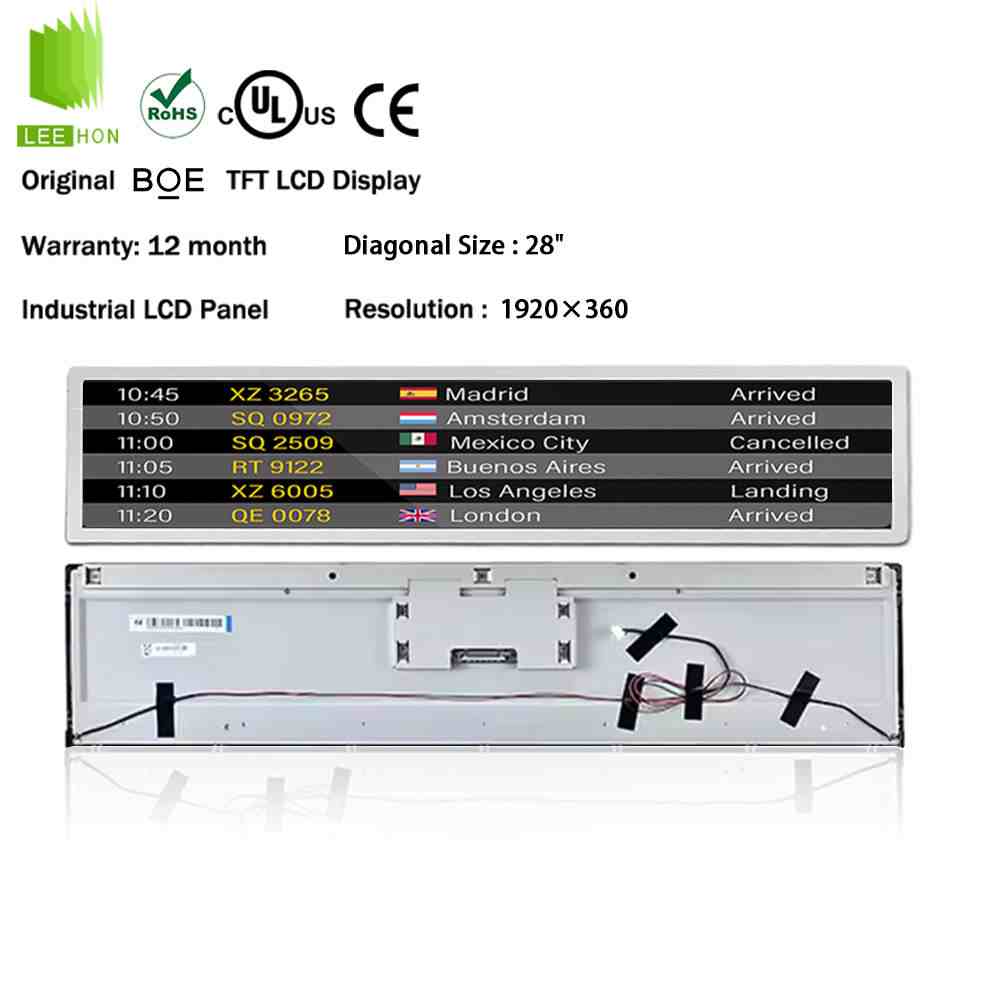

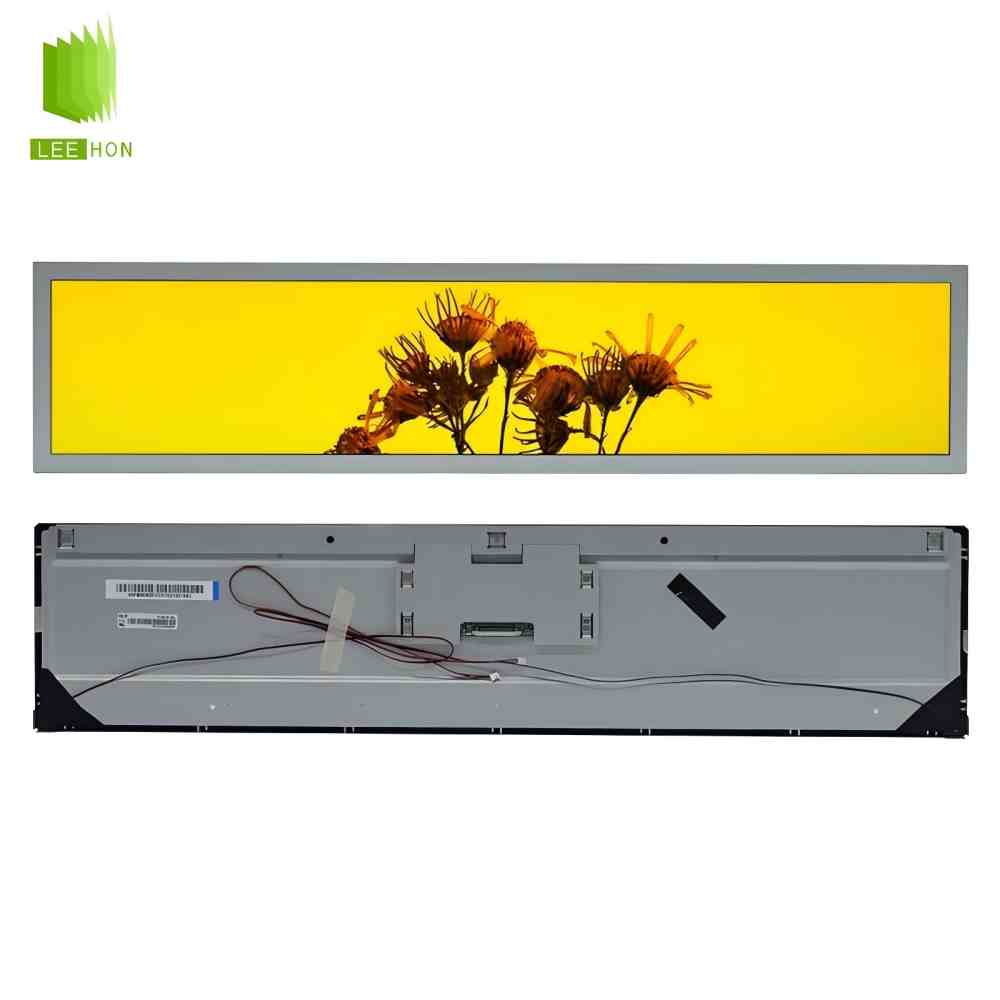

| 京东方28寸LCD长条液晶屏DV280FBM-NB1 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 京东方 |
| 型号 | DV280FBM-NB1 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | 户外高亮，长条液晶屏 | |
| 对角尺寸 | 28.0" (32.0" 1/3切割) | |
| 型号别名 | - | |
| 备注信息 | 1/3 cut of 31.5" | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | 0 ~ 50 °C | |
| RoHS | - | |
| 抗振性能 | 1.0G (9.8 m/s²) | |
| 典型特征 | - | 高亮度，白光LED背光，寿命大于5万小时，超宽屏 1/3 cut of 31.5" |
| 像素特征 | 解析度 | 1920(RGB)×360 |
| 点间距(mm) | 0.1215×0.3645 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.3645×0.3645 (H×V) [69PPI] | |
| 结构尺寸 | 显示区域(mm) | 699.84(H) × 131.22(V) |
| 开口区域(mm) | 704(H) × 136(V) | |
| 外观尺寸(mm) | 732(H) × 165(V) | |
| 外观厚度(mm) | 16.8 (Typ.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | >3:1 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (18-M3) on left, right, up, down bezel |
| 其它参数 | 重量 | 2.40Kgs (Typ.) |
| 表面处理 | - | |
| 光学基础信息 | 显示亮度 | 700 cd/m² (Typ.) |
| 对比度 | 1200:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | ADS，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 8 (Typ.)(G to G) | |
| 色彩性能 | 白色坐标 | Wx:0.275; Wy:0.300 |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 9984K | |
| 亮度均匀性 | - | |
| 1931色域 | NTSC比值 | 0.74 |
| sRGB覆盖率 | 0.95 | |
| Adobe RGB覆盖率 | 0.77 | |
| DCI-P3覆盖率 | 0.77 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 帧频率 | - | 60Hz |
| 功率总耗 | - | 24.8W (Typ.) |
| 信号电气 | 电压供应 | 12.0V (Typ.) |
| 电流供应 | 290/360mA (Typ./Max.) | |
| 功率消耗 | 3.48/4.4W (Typ./Max.) | |
| 信号类型 | - | LVDS (1 ch, 8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 宇宙 |
| 型号 | IS050-C51B-C39-S | |
| 脚距 | 0.5 mm | |
| 脚数 | 51 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 光源寿命 | 50K (Typ.) 小时 | |
| 是否可换 | - | |
| 形状 | - | |
| 光源位置 | 侧入式光源 | |
| 灯管电气 | 电压供应 | 40.6/43.4/44.8V (Min./Typ./Max.) |
| 电流供应 | 208/240mA (Typ./Max.) | |
| 功率消耗 | 18W (Typ.) | |
| 光源接口特征 | 位置 | - |
| 类型 | 端子 | |
| 光源接口详情 | 品牌 | 瀚荃 |
| 型号 | - | |
| 脚距 | 2.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-ACNNAC | |
| 光源驱动 | - | 无 |
常见问题
Q1：这块屏适合什么设备，不适合什么场景？
A：这块屏更适合条形商显、货架信息屏、导视屏、控制系统显示终端、长条形信息发布设备。因为它确认是28英寸条形屏，分辨率1920×360，亮度700nit，明显偏室内或半室内的条屏应用。
它不太适合主板没有LVDS输出的方案，也不太适合想直接替代普通16:9显示器的项目，因为它本身就是长条比例，不是常规画面比例。
Q2：选型时先核对哪3–5个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：28.0英寸、1920×360；
2）接口类型：LVDS；
3）逻辑供电：12V；
4）显示区尺寸：699.84×131.22mm；
5）外形尺寸：约732×165×16.8mm。
这几项先对上，主板、结构和线束才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样28寸”，而是分辨率比例、接口和结构尺寸。这块屏确认是1920×360的条形分辨率，不是普通1920×1080；如果替代屏虽然尺寸接近，但分辨率、LVDS接口方式或者外形尺寸不同，就很容易出现点不亮、画面比例不对、前框开窗不匹配这些问题。

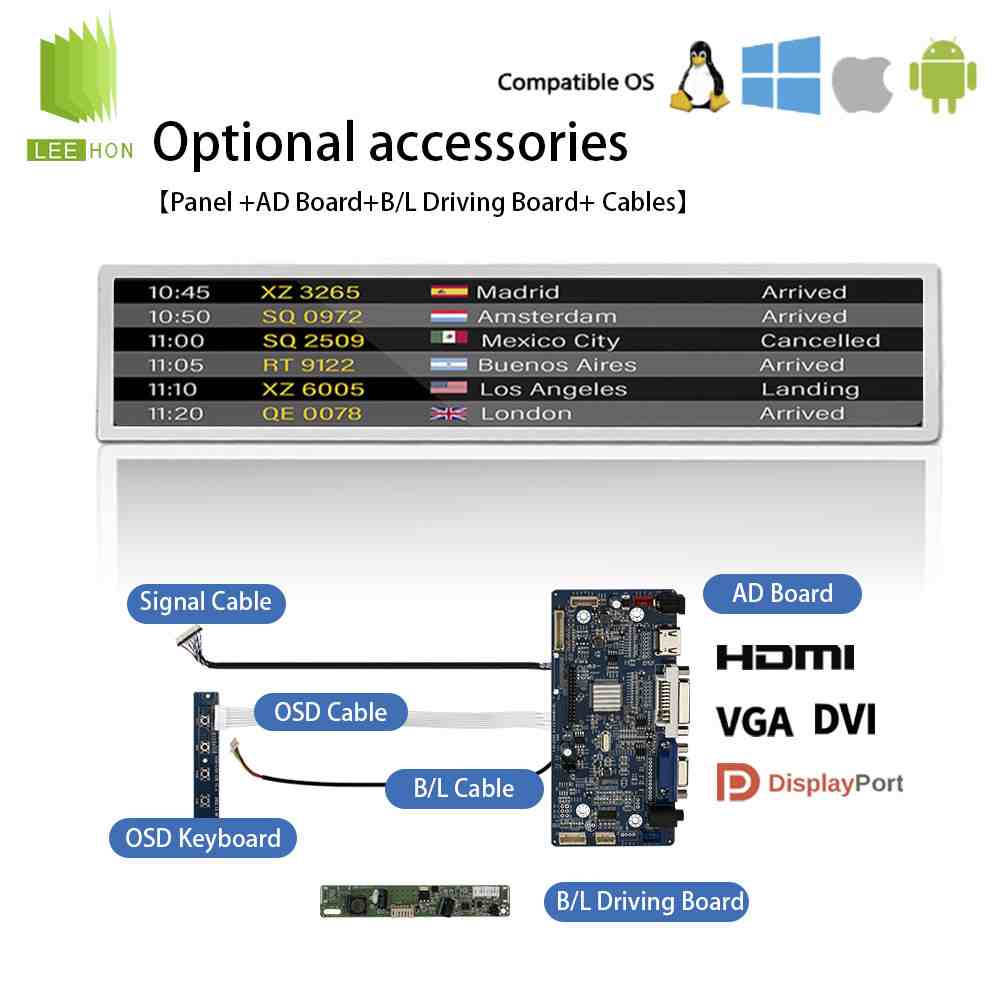

Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1920×360的LVDS信号，而不是只支持常规16:9分辨率。再说线束：不能只看“能不能插上”，还要核对LVDS链路、12V供电和背光相关控制是否一致。
如果项目要加触摸，更稳妥的做法是把触摸当成外加方案单独核，重点先按这块屏已确认的显示区699.84×131.22mm和外形尺寸去对盖板开窗、贴合区和前框空间。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏目前能确认的环境边界是工作温度0~50℃，所以它更适合常规室内或温控较好的设备环境，不适合直接按宽温工业屏去理解。
另一个要点是它的背光寿命公开资料给到约30,000小时，所以整机项目里仍然要把散热、电源稳定性、长期亮度管理一起考虑，不能只看“点亮了”就算完成。
