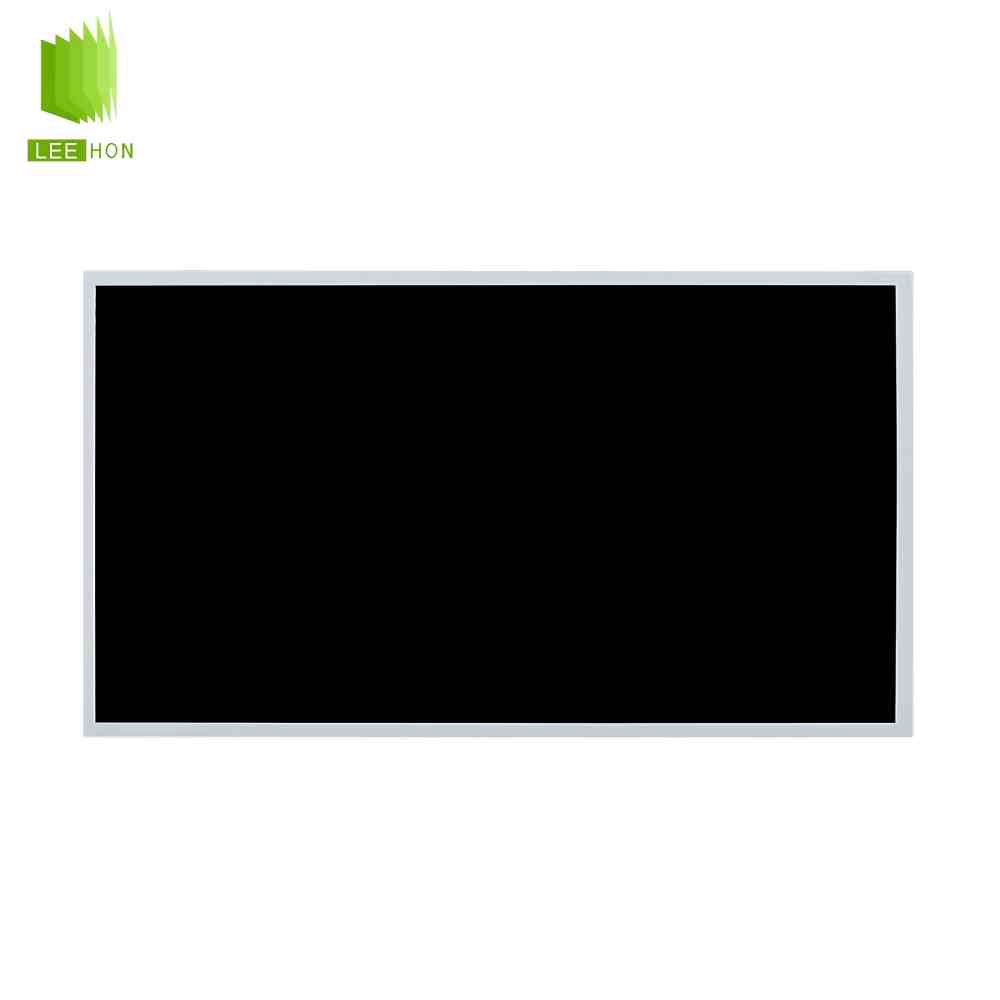

| 京东方LCD18.4寸液晶模组EV184QUM-N80 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 品牌 | 京东方 |
| 型号名称 | EV184QUM-N80 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 18.4寸 | |
| 最大额定值 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| RoHS | - | |
| 典型特征 | - | DCI-P3，Adobe RGB，sRGB，超高亮度，白光LED背光，含LED驱动器，10位灰阶，表面雾面 Application:HMI |
| 备注信息 | Application | HMI |
| 像素特征 | 分辨率 | 3840(RGB)×2160, UHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.03555×0.1065 mm | |
| 像素间距(W×H) | 0.1065×0.1065 mm [238PPI] | |
| 结构尺寸 | 显示尺寸 | 408.96(W)×230.04(H) mm |
| 外观尺寸 | 431(W)×255.844(H) mm | |
| 可视尺寸 | 415(W)×233.744(H) mm | |
| 外观厚度 | 10.0/16.5 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观形状 | - | |
| 安装方式 | - | Rear mounting holes (8-M3) |
| 其它详情 | 重量 | 1.29±0.13Kgs |
| 表面处理 | 雾面 (Haze 25%) | |
| 光学详情-基本信息 | 亮度(cd/m²) | 1000 (Typ.) |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 15 (Typ.)(Tr+Td) (ms) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 1.07B (8-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 1.08 |
| sRGB覆盖率 | 1 | |
| Adobe RGB覆盖率 | 0.98 | |
| DCI-P3覆盖率 | 0.98 | |
| Rec.2020覆盖率 | 0.8 | |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 57.2W (Max.) |
| 信号电气 | 输入电流 | 300/750mA (Typ./Max.) |
| 输入电压 | 12.0V (Typ.) | |
| 功耗 | 3.6/10.0W (Typ./Max.) | |
| 信号接口 | eDP (4 Lanes), HBR2 (5.4G/lane) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号接口 | 品牌 | I-PEX |
| 型号 | 20455-040E-02 | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 脚定义 | - | |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源(顶部和底部) | |
| 数量 | 7S6P | |
| 灯管形状 | 6串 | |
| 寿命 | 30K (Min.) 小时 | |
| 灯管电气 | 输入电流 | 70mA (Typ.) |
| 输入电压 | 41.0/43.7V (Typ./Max.) | |
| 功耗 | 34.5/36.7W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | SM10B-PASS-TB | |
| 数量 | 1 pcs | |
| 脚间距 | 2.0 mm | |
| 脚数 | 10 pins | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电流 | 1.7/1.8A (Typ./Max.) |
| 输入电压 | 24/26.4V (Typ./Max.) | |
| 功耗 | 47.2W (Max.) | |
常见问题
这是一款18.4英寸、3840×2160、1000亮度、eDP接口、广视角的4K高亮工业液晶屏，核心特点是分辨率非常高、细节显示强、强光下可视性也不错。
Q1：这块屏适合什么设备？
更适合医疗影像终端、工业高精度显示设备、检测仪器、专业监看设备、车载/特种设备显示、半户外高端工控终端。它本身是18.4寸UHD3840×2160，亮度约1000cd/m²，并且采用4laneeDP、广视角方案，这类组合更偏向需要高细节、高亮度和较强显示一致性的设备。
Q2：不适合什么场景？
它不太适合只做普通室内基础显示、预算敏感、主板性能一般的项目，因为这块屏是4K高分屏，配套主板、显控方案和线材要求都会更高。它也不适合只有LVDS输出的旧平台，因为公开资料显示它采用的是4laneeDP，5.4Gbpslinkrates，不是LVDS路线。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和显控能力。EV184QUM-N80是3840×2160，这不是普通18.5寸FHD屏的替代思路，主板显控芯片、输出带宽和系统资源都要跟上。
再核对接口类型和通道规格。这块屏是eDP，4lane，HBR2/5.4Gbps，这一步最关键，因为很多人会先看尺寸和亮度，最后才发现平台接口完全不匹配。
然后看亮度、视角和色彩能力。公开资料显示它约1000nit、1000:1、85/85/85/85视角、1.07Bcolors，而且色域覆盖也比较高，更适合精细画面和多色层级显示。
最后看机械尺寸和安装空间。它的有效显示区约408.96×230.04mm，外形约431×255.844mm，厚度公开资料可见10mmtyp./16.5mmmax.，做结构设计时不能只按“18.4寸”估。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是把它当成普通18.5寸FHD屏去替。它是18.4寸4KUHD，和前面那些1920×1080的18.5寸屏不是一个级别，显控、接口、线束和系统资源都不一样。
第二点，是只看“都是eDP”，不继续核对lane数、速率、连接器和线序。这块屏公开规格明确写到4laneeDP，替代时如果平台只支持低带宽eDP，可能根本带不满4K。
第三点，是忽略供电和功耗。公开来源可见它的信号电压约12V，功耗也明显高于普通室内屏；这类高亮4K屏如果电源设计没跟上，现场很容易出稳定性问题。
第四点，是忽略温度范围。公开资料显示它的工作温度大多标在0~50℃，存储温度约-20~60℃，如果项目是更严苛的工业宽温环境，这一点要单独确认。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、边框遮蔽、FPC出口方向。这块屏是18.4寸16:94K方案，不能只按“18寸通用触摸”去配，特别是前框开窗和边缘遮蔽一定要跟显示区一起核。

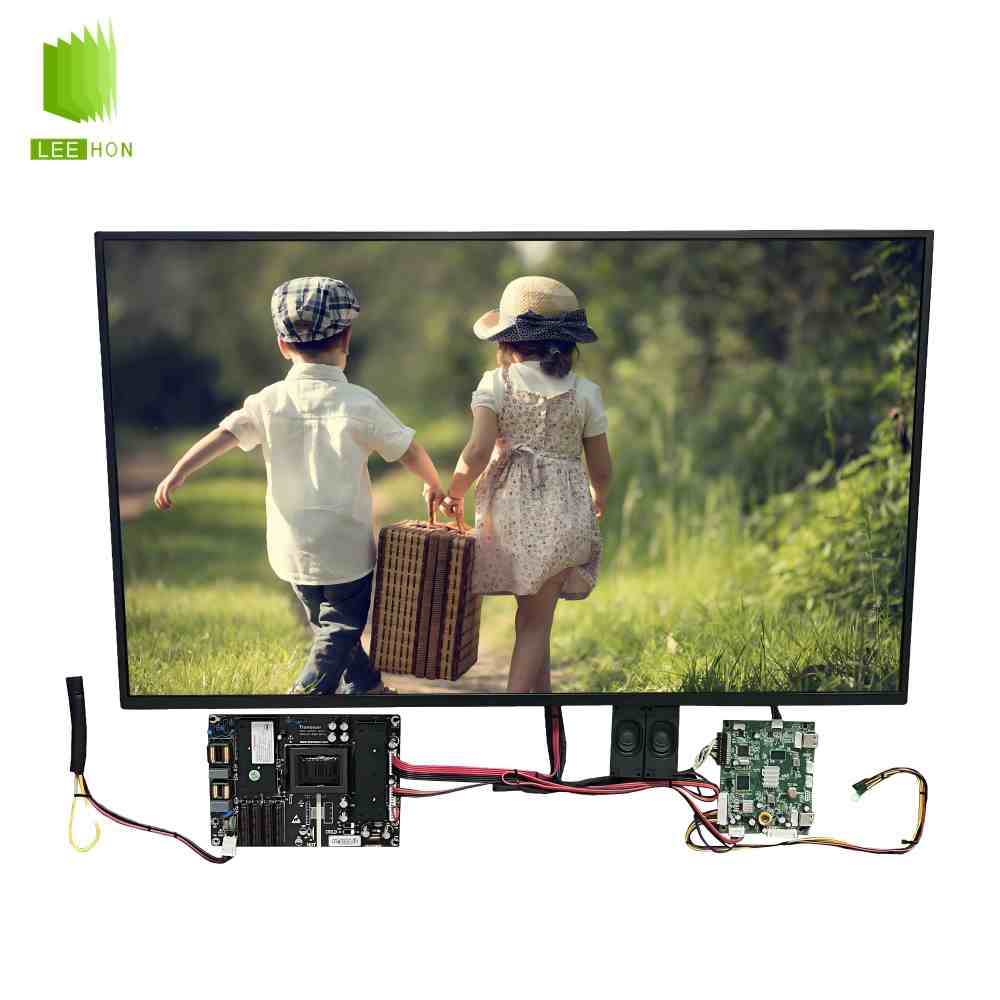

配驱动板时，最重要的是确认驱动板或主板原生支持3840×2160、4laneeDP、5.4Gbps，同时还要核对供电和背光控制。规格书显示它带LEDdriver，并有独立背光控制相关引脚，所以不能只看“能出图”就算兼容。

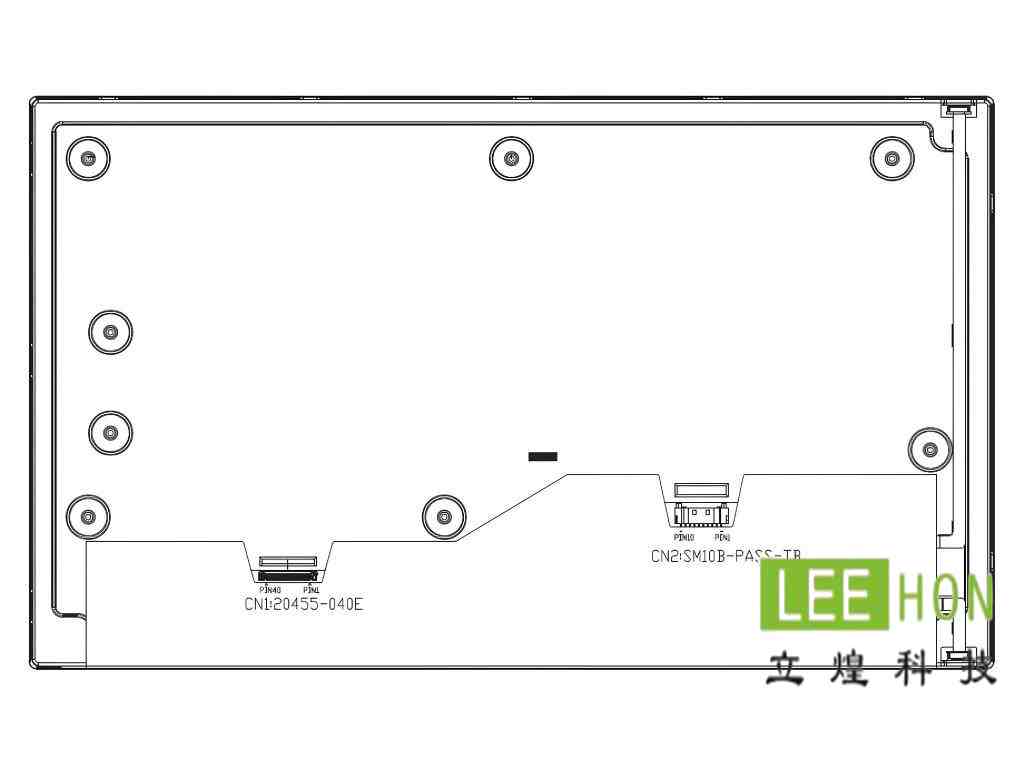

配线束时，重点核对eDP连接器型号、针脚定义、供电脚、背光控制脚、AUX通道、屏蔽接地。公开规格书里已经标到eDPConnector(CN1)和LEDdrivercontrol(CN2)，说明这类屏的线束配套不能按普通LVDS线束思路做。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
18.4寸/18.5寸→3840×2160→eDP4lane→12V→广视角→亮度约1000nit→显示区408.96×230.04附近→外形431×255.844附近。
这样筛会比只按“18寸高亮屏”找更稳，因为EV184QUM-N80的关键点不只是大尺寸，而是4KUHD+1000nit+4laneeDP这组组合。
