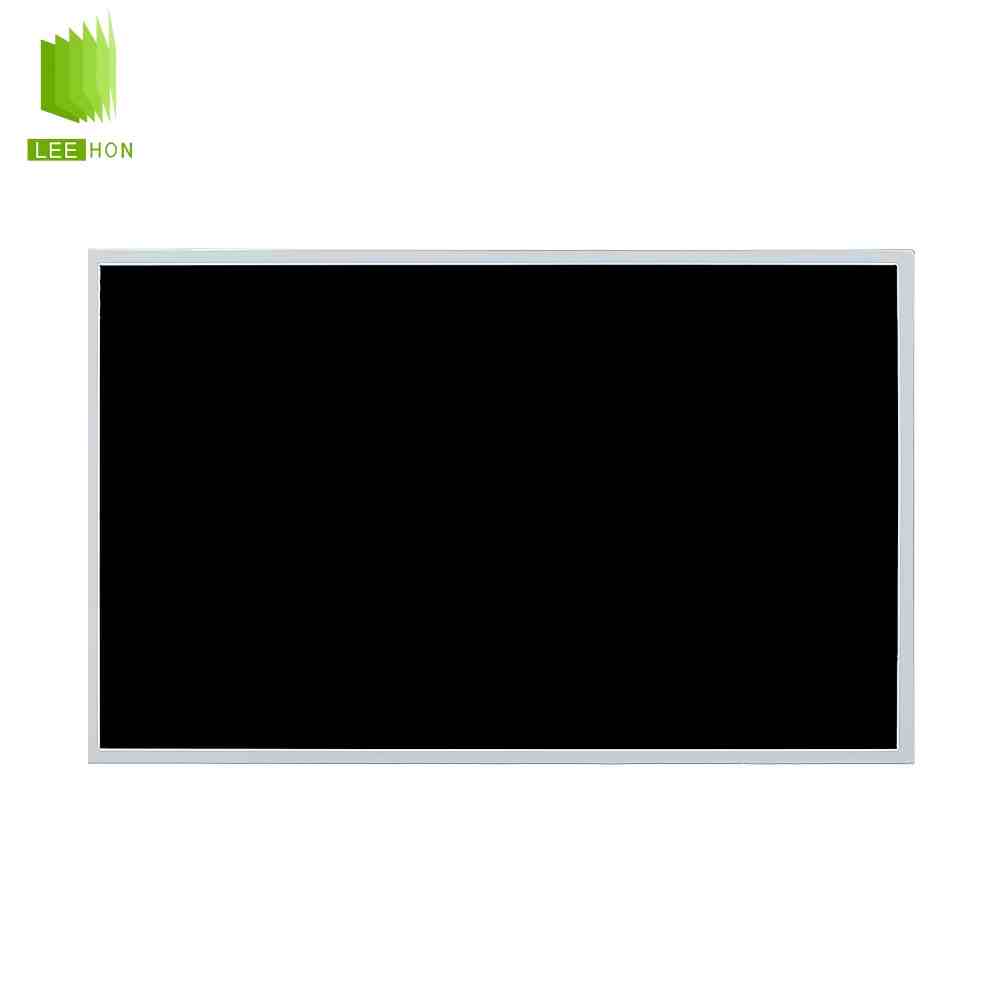

| 京东方27寸LCD工业液晶屏DV270FHM-N10 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京东方 |
| 面板型号 | DV270FHM-N10 | |
| 面板尺寸 | 27.0英寸 | |
| 面板应用 | 数字标牌 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | sRGB，白光LED背光，寿命大于5万小时，端子正装，表面雾面 |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.1038×0.3114 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.3114×0.3114 mm (H×V) [81PPI] | |
| 结构尺寸 | 显示区域 | 597.888×336.312 mm (H×V) |
| 可视区域 | - | |
| 外观尺寸 | 630×368.2 mm (H×V) | |
| 外观厚度 | 10.3/15.7 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |

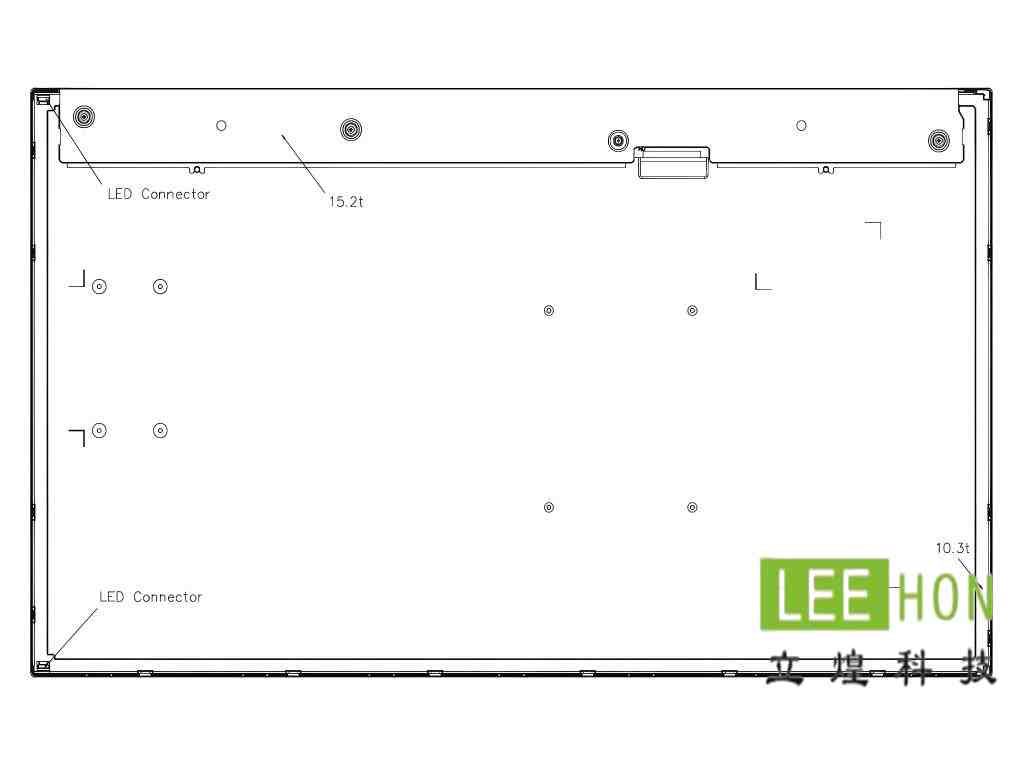

| 安装孔位 | - | Side mounting holes, Rear mounting holes |
| 其它特征 | 重量 | 3.10Kgs (Typ.) |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 14 (Typ.)(G to G) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 亮度变动 | 1.33 (Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.75 |
| sRGB覆盖率 | 1 | |
| Adobe RGB覆盖率 | 0.77 | |
| DCI-P3覆盖率 | 0.78 | |
| Rec.2020覆盖率 | 0.56 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 37/41.2W (Typ./Max.) | |
| 背光特征 | 灯管类型 | WLED |
| 数量 | 14S4P×2CN | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 灯管形状 | 4串×2端子 | |
| 位置 | 侧入式光源(顶部和底部) | |
| 灯管电气 | 电压输入 | 44.8/47.6V (Typ./Max.) |
| 电流输入 | 85mA (Typ.) | |
| 功耗 | 30.5/32.4W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 无 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3707K-Q06N-08K | |
| 脚间距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 2 pcs | |
| 接口定义 | BLE-6PINS-CCAACC | |
| 信号系统 | - | LVDS (2 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 5.0V (Typ.) |
| 电流输入 | 1.30/1.60A (Typ./Max.) | |
| 功耗 | 6.5/8.8W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 宇宙 |
| 型号 | IS100-L30B-C23 | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
常见问题
Q1：这块屏适合什么设备，不适合什么场景？
A：这块屏更适合工控显示终端、商用显示器、信息发布设备、自助设备、控制系统显示器这类27英寸FHD室内显示项目。因为目前能确认它是27.0英寸、1920×1080、LVDS接口、500nit亮度，整体更偏中高亮室内工业/商显路线。
它不太适合主板没有LVDS输出的方案，也不太适合强户外直射阳光或长期超出0~50℃工作温区的场景。
Q2：选型时先核对哪3–5个关键参数？
A：这块屏建议先核对5项：
1）尺寸和分辨率：27.0英寸、1920×1080；
2）接口类型：LVDS；
3）接口针脚：30pin；
4）显示区尺寸：597.888×336.312mm；
5）外形尺寸：约630×368.2×15.7mm。
这几项先对上，主板、结构和线束才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样27寸、同样FHD”，而是接口体系和亮度等级。这块屏目前能确认是LVDS30pin，如果替代屏虽然尺寸和分辨率一样，但接口换成eDP、V-by-One或别的路线，就很容易出现点不亮、链路不兼容、原驱动板不能直接通用的问题。另一个高频错误是忽略亮度差异，这块屏的公开参数是500cd/m²，替代成普通250nit或300nit型号，现场观感会明显变暗。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1920×1080的LVDS信号，而不是只支持eDP或HDMI直驱面板。再说线束：因为这块屏能确认是30pinLVDS，所以线束不能只看“能插上”，还要核对pin数、线序、供电脚和背光相关控制定义是否一致。
如果项目还要配触摸，更稳妥的做法是把液晶模组和触摸方案分开核对，重点先按这块屏已确认的显示区597.888×336.312mm去对盖板开窗和贴合区。公开参数页显示这块屏是withouttouchscreen。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏目前还能确认几个比较实用的点：它是ADS/NormallyBlack/广视角路线，视角参数公开资料写到89/89/89/89；表面是Antiglare（Haze25%）+3H；背光是WLED。这意味着它更适合室内广视角显示，但项目落地时仍然要把电源稳定性、LVDS线束质量、背光驱动匹配和整机散热一起考虑。
