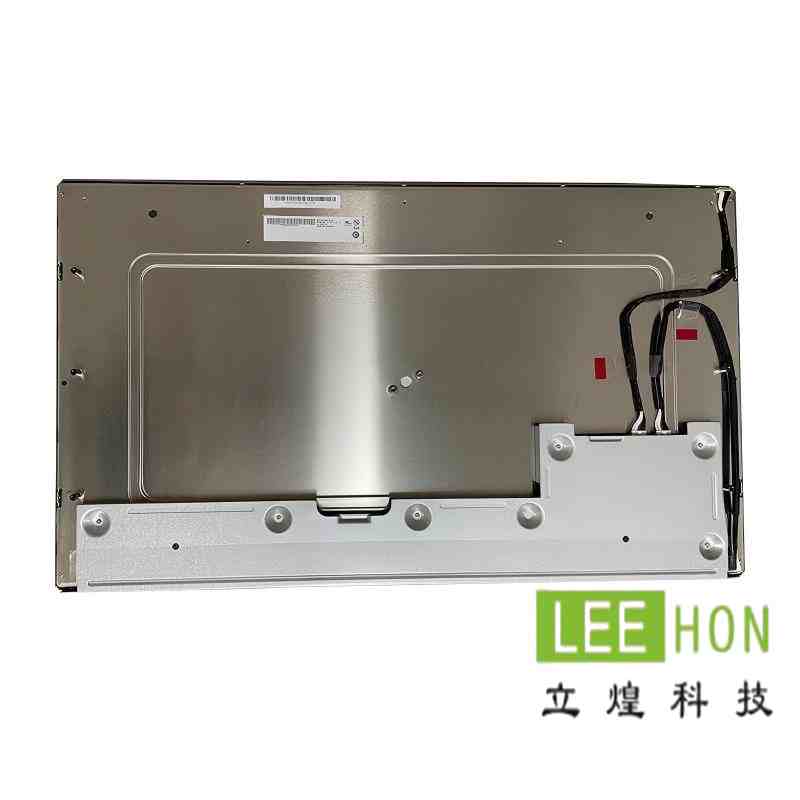

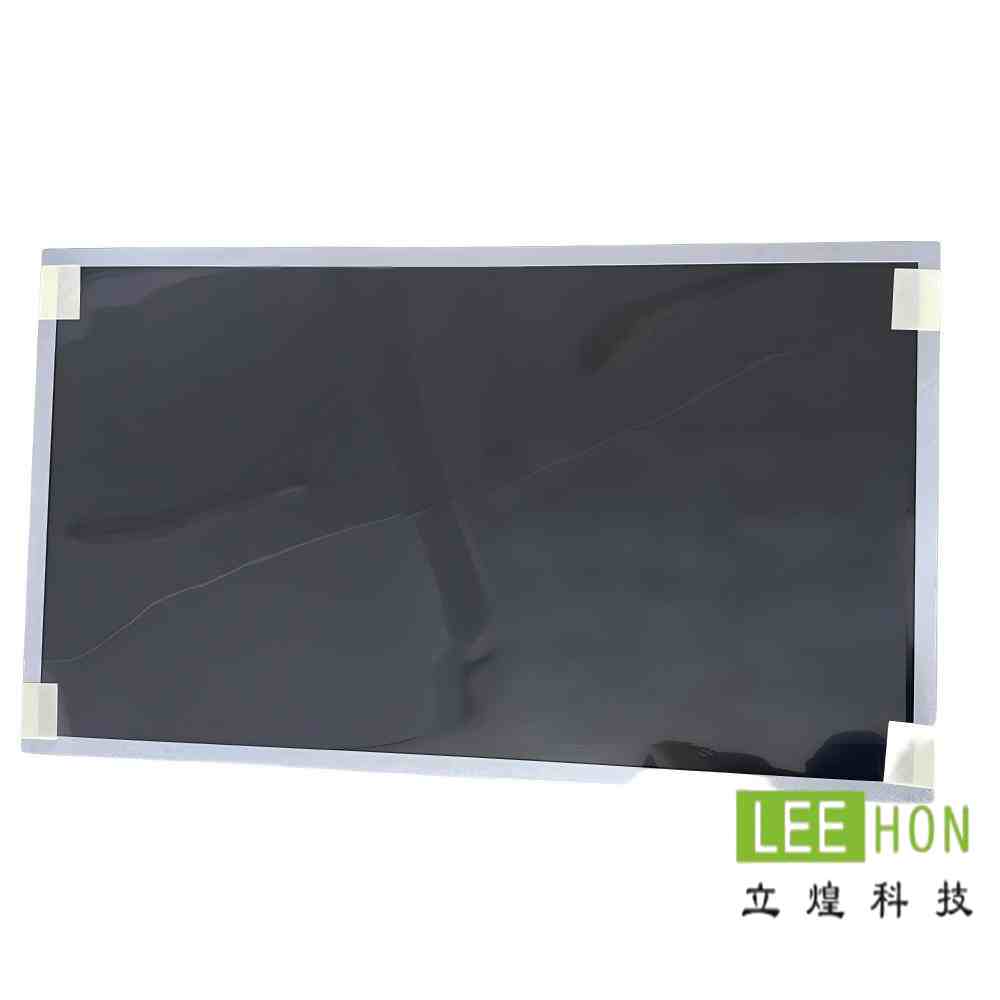

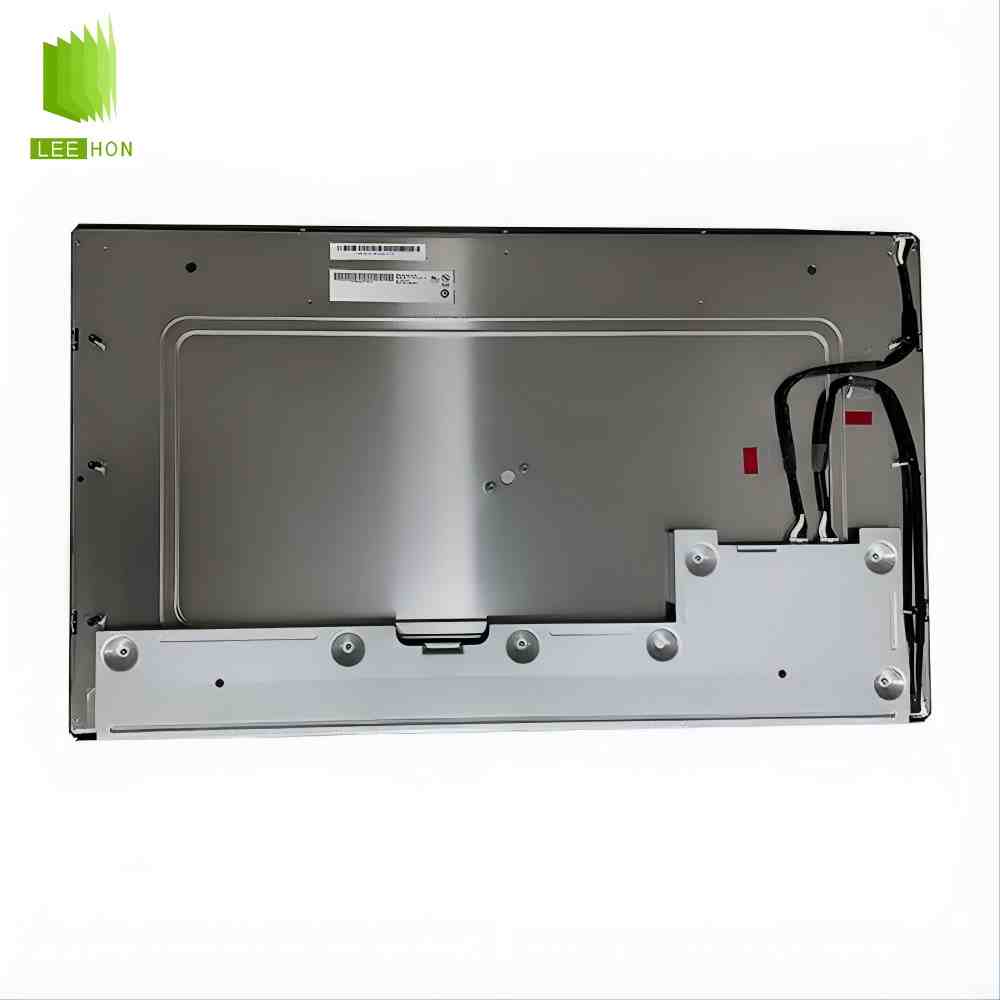

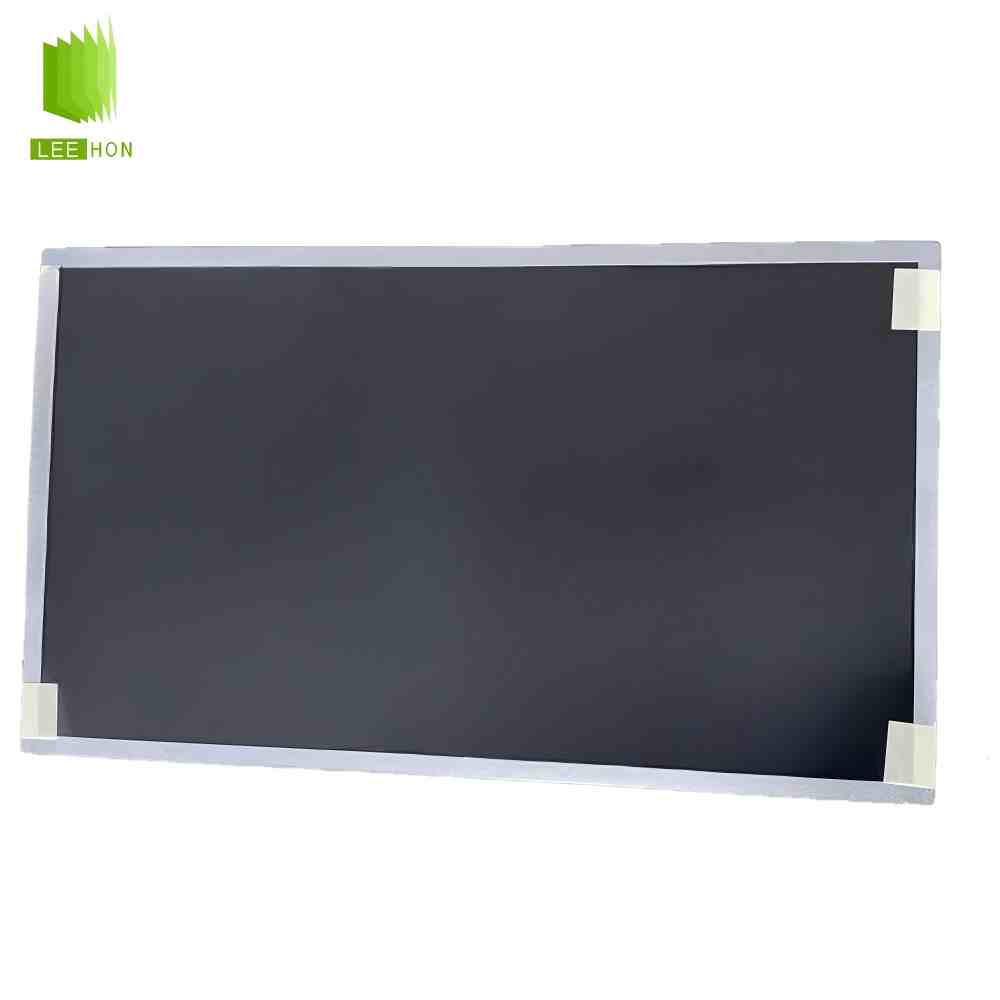

| 友达27寸LCD工业液晶屏G270ZAN01.2 详情表 | ||
| 类别 | 参数 | 详情 |
| 基础信息 | 制造商 | 友达 |
| 型号 | G270ZAN01.2 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | 工业、医疗影像、户外高亮 | |
| 对角尺寸 | 27.0" | |
| 别名 | - | |
| 典型特征 | DCI-P3，sRGB，144Hz，高亮度，白光LED背光，含LED驱动器，端子倒装，表面雾面 | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | 0 ~ 50 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 像素特征 | 解析度 | 3840(RGB)×2160, UHD |
| 点间距(mm) | 0.05175×0.15525 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.15525×0.15525 (H×V) [163PPI] | |
| 结构尺寸 | 显示区域(mm) | 596.16(H) × 335.14(V) |
| 开口区域(mm) | 602(H) × 340.4(V) | |
| 外观尺寸(mm) | 630(H) × 368(V) | |
| 外观厚度(mm) | 22.0±0.5 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes, Rear mounting holes |
| 其它参数 | 重量 | 3.40Kgs (Typ.) |
| 表面处理 | 雾面 | |
| 光学详情-基础信息 | 显示亮度 | 850 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 推荐视角 | 全视角 | |
| 响应时间(ms) | 16 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | Wx:0.309; Wy:0.317 |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 6830K | |
| 亮度均匀性 | 1.18/1.25 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.92 |
| sRGB覆盖率 | 1 | |
| Adobe RGB覆盖率 | 0.86 | |
| DCI-P3覆盖率 | 0.92 | |
| Rec.2020覆盖率 | 0.68 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 帧频率 | - | 144Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 65.64W (Typ.) |
| 信号电气 | 电压供应 | 12V (Typ.) |
| 电流供应 | 0.71/0.85A (Typ./Max.) | |
| 功率消耗 | 8.57/10.2W (Typ./Max.) | |
| 信号类型 | - | eDP (8 Lanes) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | FI-RTE51SZ-HF | |
| 脚距 | 0.5 mm | |
| 脚数 | 51 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 是否可换 | - | |
| 形状 | - | |
| 寿命 | 30K (Min.) Hours | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | S14B-PH-SM6-K-TB | |
| 脚距 | 2.0 mm | |
| 脚数 | 14 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 24.0±2.4V |
| 电流供应 | 2.36/2.83A (Typ./Max.) | |
| 功率消耗 | 56.64/67.92W (Typ./Max.) | |
常见问题
Q1：这块屏适合什么设备，不适合什么场景？
A：这块屏更适合高亮工业显示器、医疗显示设备、户内高亮商显、控制系统终端、专业显示器。因为它是27英寸4K分辨率+1000nit高亮+eDP接口，定位明显是高亮室内专业显示路线。它不太适合主板只有LVDS输出的方案，也不太适合长期高温（超过50℃）的环境。
Q2：选型时先核对哪3–5个关键参数？
A：建议优先核对这5项：
1）尺寸和分辨率：27.0英寸、3840×2160；
2）接口类型：eDP4Lane；
3）接口针脚：30pin；
4）逻辑供电：10V；
5）显示区尺寸：596.736×335.664mm。
这几个参数决定了主板、线束和结构是否能直接匹配。
Q3：替代时最容易出错的点是什么？
A：最常见的问题是接口体系不一致。很多27寸4K屏外形相近，但有的用eDP，有的用V-by-One或LVDS。如果不确认接口就直接替代，很容易出现驱动板不能直接使用、屏无法点亮或信号不兼容的情况。另一个容易忽略的点是亮度等级，这块屏是1000nit高亮，替换成普通亮度型号现场效果差异会很明显。
Q4：配触摸、驱动板、线束时要注意什么？
A：•驱动板：必须确认支持4K/eDP4Lane输出。
线束：确认30pineDP线序、供电脚位、电压要求是否一致。
触摸方案：建议按这块屏的显示区596.736×335.664mm来定制盖板和贴合结构，避免后期结构干涉。
Q5：实际项目中还有哪些注意事项？
A：
第一，这类1000nit高亮屏在整机设计时要重点考虑散热和背光供电稳定性。
第二，屏本体是WLED背光，长期高亮运行时要避免电源设计余量不足。
第三，结构安装时要避免面板受力不均、边框压屏，否则容易影响显示均匀性或寿命。
