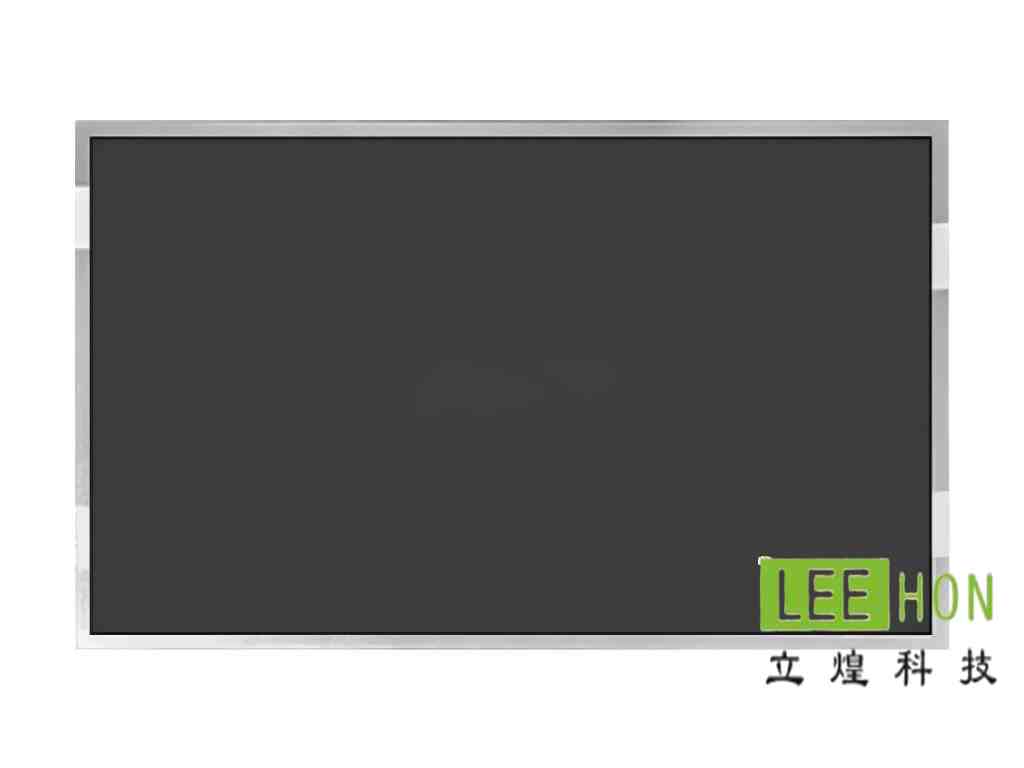

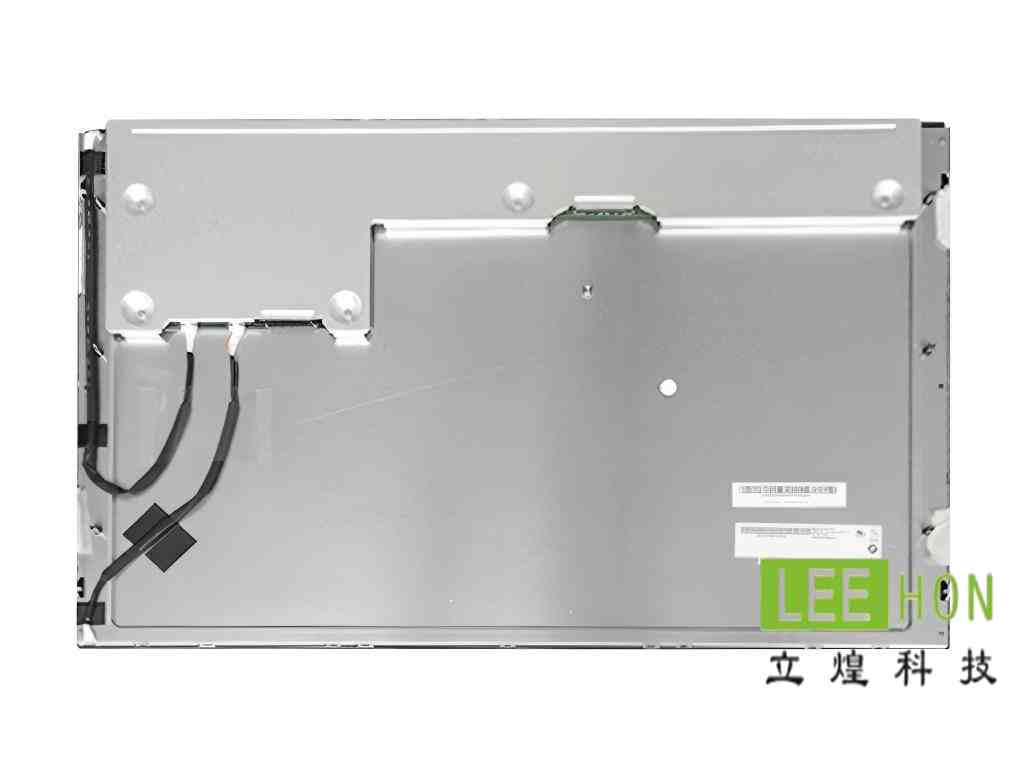

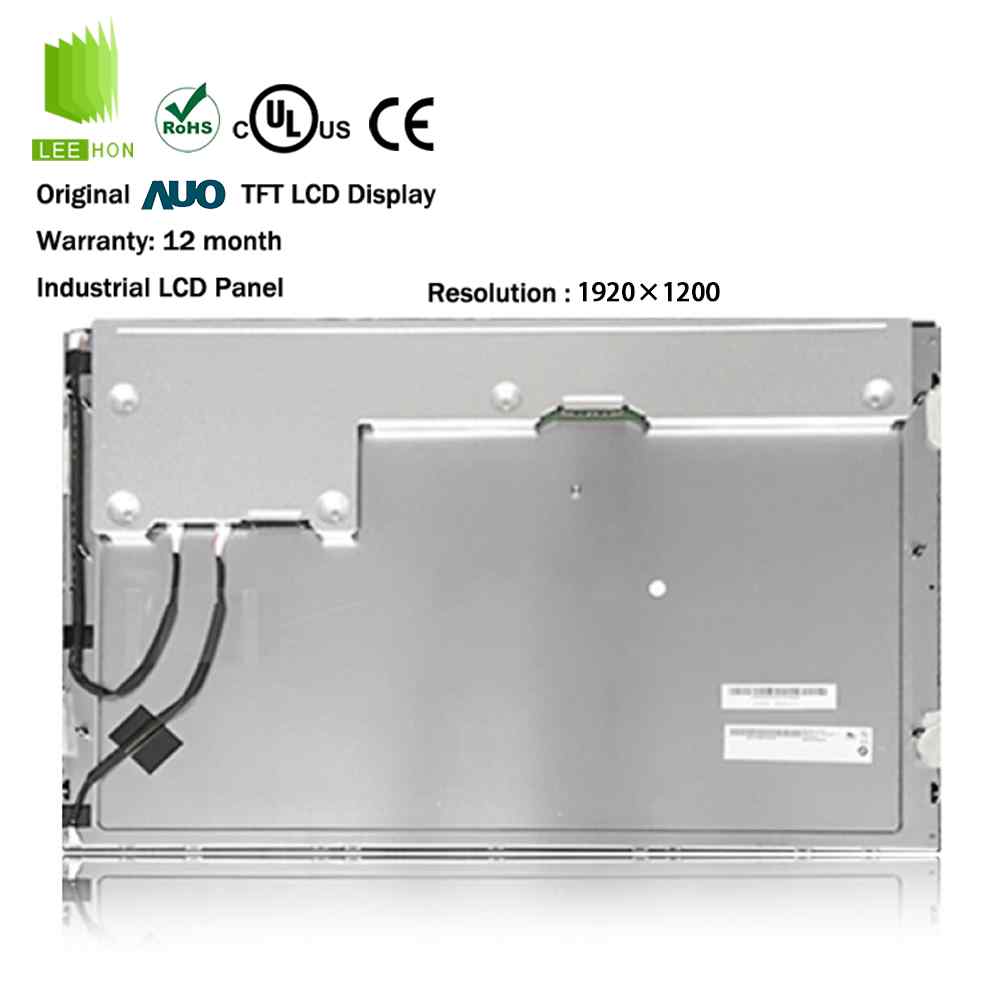

| 友达24寸LCD工业液晶模组G240UAN01.0 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | G240UAN01.0 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 24.0寸 | |
| 适用于 | 工业、医疗影像、户外高亮 | |
| 最大额定 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | sRGB，高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，10位灰阶，表面雾面 |
| 像素特征 | 分辨率 | 1920(RGB)×1200, WUXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.090×0.270 mm | |
| 像素间距(W×H) | 0.270×0.270 mm [94PPI] | |

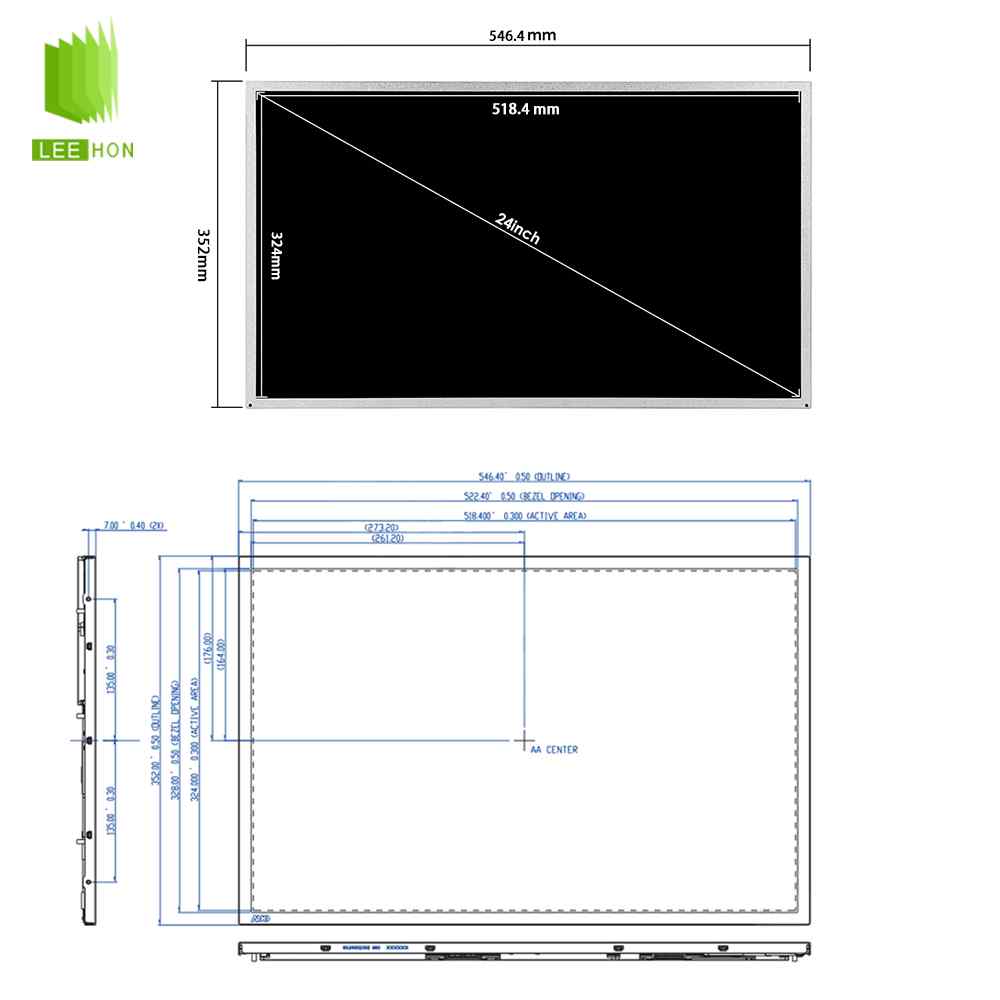

| 物理尺寸 | 显示尺寸 | 518.4(W)×324(H) mm |
| 外观尺寸 | 546.4(W)×352(H) mm | |
| 可视尺寸 | 521.4(W)×327.0(H) mm | |
| 外观厚度 | 18.6 (Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.673611111 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它细节 | 重量 | 2.50Kgs (Typ.) |
| 表面处理 | 雾面 | |
| 光学详情-基础信息 | 亮度(cd/m²) | 900 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 14 (Typ.)(Tr+Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 1.07B (8-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.18/1.25 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.78 |
| sRGB覆盖率 | 0.98 | |
| Adobe RGB覆盖率 | 0.76 | |
| DCI-P3覆盖率 | 0.82 | |
| Rec.2020覆盖率 | 0.59 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 45.13W (Typ.) |
| 信号电气 | 输入电流 | 0.4/0.6A (Typ./Max.) |
| 输入电压 | 12.0±1.2V | |
| 功率消耗 | 4.8/7.2W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 10-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | FI-RE51S-HF-CM-R1500 | |
| 脚距 | 0.5 mm | |
| 脚数 | 51 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 灯管类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管形状 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | S14B-PH-SM6-K-TB | |
| 脚距 | 2.0 mm | |
| 脚数 | 14 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 24.0±1.2V |
| 输入电流 | 1.66/1.82A (Typ./Max.) | |
| 功率消耗 | 39.83/43.68W (Typ./Max.) | |
常见问题
G240UAN01.0是AUO生产的24.0英寸a-SiTFT-LCD模组，采用WUXGA（1920×1200）分辨率、900cd/m²超高亮度、AHVA（IPS类）广视角面板，并内置WLED背光与LED驱动电路，适合需要高亮度与优异色彩表现的专业显示应用。
Q1：这块屏适合什么设备？
这块屏适合工业控制显示器、医疗诊断设备、监控与安防显示系统、仪器仪表面板、高端数字标牌以及需要强环境光下清晰可视的固定式专业设备。
Q2：不适合什么场景？
这块屏不适合需要极低功耗的便携式或电池供电设备、要求超宽温范围（低于0℃或高于50℃）的严苛户外或工业现场、成本高度敏感的大批量消费类产品，以及需要超薄设计或频繁移动的应用场景。
Q3：选型时先核对哪几个关键参数？
选型时应优先核对以下关键参数：
尺寸与分辨率（24.0英寸、1920×1200WUXGA）
接口类型（LVDS2ch10-bit，51pin）
亮度（900cd/m²）与对比度（1000:1）
工作温度范围（0~50℃）
背光配置（内置WLED+LEDDriver）以及整体机械尺寸与安装孔位。
Q4：替代时最容易出错的点？
替代时最容易出错的点包括：接口针脚数与定义（51pin LVDS与常见30pin LVDS的差异）、信号位宽（10-bit与8-bit的色彩与时序兼容性）、机械外形尺寸与安装孔位置、背光驱动电路是否自带（本款内置Driver与不带Driver的面板差异），以及AHVA广视角面板与TN面板在色彩、视角和响应时间上的显著区别，导致直接替换后出现接口不匹配、花屏、亮度不足或色彩偏差。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时需选用支持24英寸WUXGA分辨率的投射电容触摸屏，并确认触摸控制器与主板接口兼容，避免分辨率或刷新率不匹配；
配驱动板时必须选择支持1920×1200@60Hz、LVDS2ch10-bit51pin输出，并能提供稳定背光恒流驱动的工业级驱动板；
线束方面要注意LVDS信号线的长度、屏蔽性能、锁扣方向与极性，以及背光供电线的电流承载能力与极性，确保接触可靠，避免信号干扰、接触不良或背光驱动异常。
