| 友达LCD工业液晶屏G240HW01 V1 信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 制造商 | 友达 |
| 型号 | G240HW01 V1 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 别名 | G240HW01 V.1 | |
| 应用环境 | RoHS | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振性能 | - | |
| 应用产品 | - | 工业 |
| 典型特征 | - | 白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，表面雾面 |
| 对角尺寸 | 对角尺寸 | 24.0" |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.09225×0.27675 mm | |
| 像素间距(H×V) | 0.27675×0.27675 mm [91PPI] | |

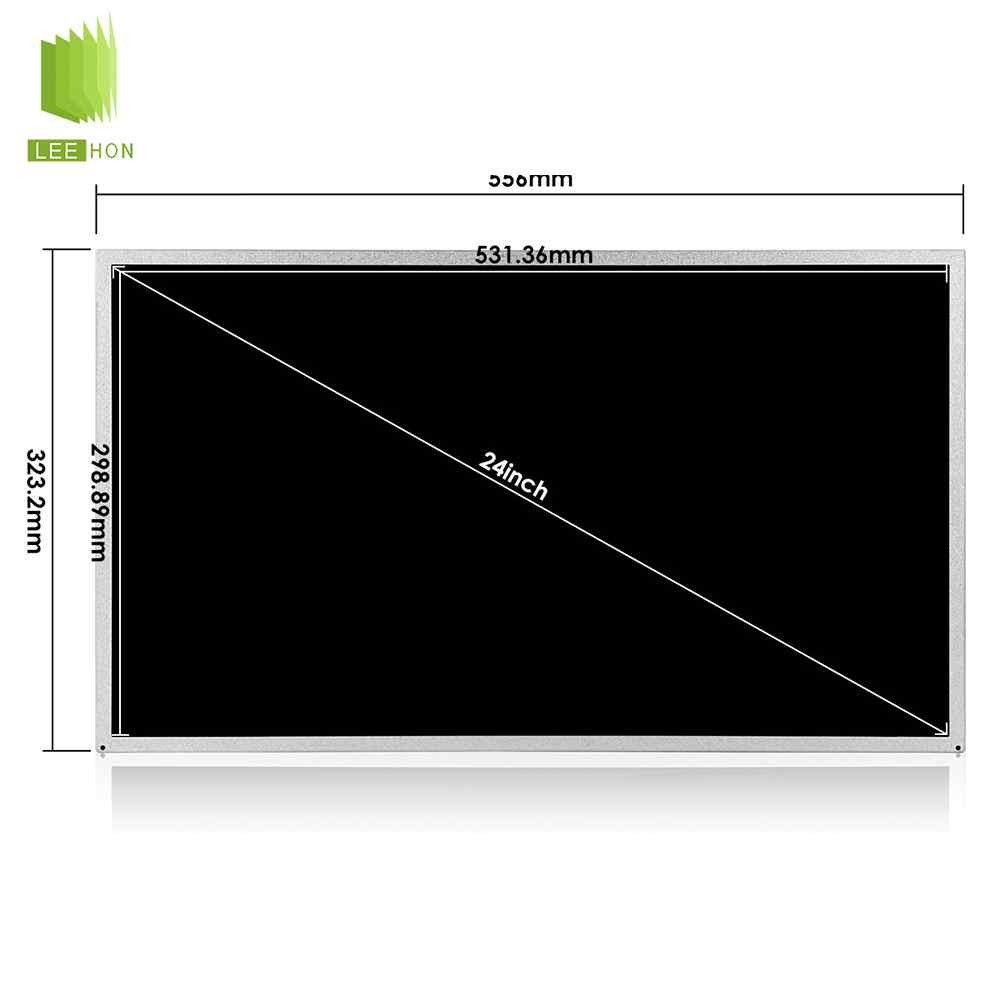

| 结构尺寸 | 显示区域(H×V) | 531.36×298.89 mm |
| 开口区域(H×V) | 535.36×302.89 mm | |
| 外观尺寸(H×V) | 556×323.2 mm | |
| 外观厚度 | 17.0 (Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 0.672916667 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 其它参数 | 重量 | 2.30±0.2Kgs |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 安装孔位 | 安装孔位 | Side mounting holes (4-M3) on left, right bezel |
| 光学特征 | 显示亮度 | 300 cd/m² (Typ.) |
| 显示模式 | AMVA3，常黑显示，透射式 | |
| 对比度 | 5000:1 (Typ.) (透射) | |
| 推荐视角 | 全视角 | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 响应时间 | 16/9 (Typ.)(Tr/Td) (ms) | |
| 色彩性能 | 色温 | 6485K |
| 支持颜色 | 16.7M (8-bit) | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.92 | |
| Adobe RGB覆盖率 | 0.72 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 亮度均匀性 | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
| 帧频率 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | No |
| 功率总耗 | 功率总耗 | 17.4W (Typ.) |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源(底部) | |
| 寿命(小时) | 50K (Min.) | |
| 数量 | 10S7P | |
| 形状 | 7串 | |
| 是否可换 | - | |
| 接口特征 | WLED驱动状态 | 含LED驱动 |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MS24049HJ | |
| 数量 | 1 pcs | |
| 脚数 | 9 pins | |
| 脚间距 | 1.25 mm | |
| 脚定义 | - | |
| WLED驱动电气 | 输入电压 | 12.0V (Typ.) |
| 输入电流 | 0.82/0.95A (Typ./Max.) | |
| 功率消耗 | 9.84/11.4W (Typ./Max.) | |
| 信号电气 | 输入电压 | 5.0V (Typ.) |
| 输入电流 | 0.9/1.2A (Typ./Max.) | |
| 功率消耗 | 4.5/6.0W (Typ./Max.) | |
| 接口特征 | 信号类型 | LVDS (2 ch, 8-bit) |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSCK2407P30 | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚间距 | 1.0 mm | |
| 脚定义 | LVDS-30P2C8B-150A | |
常见问题
G240HW01V1是AUO生产的24.0英寸a-SiTFT-LCD模组，采用FHD（1920×1080）分辨率、300cd/m²亮度、AMVA3广视角面板（IPS类）、超高5000:1对比度，配备内置WLED背光与LEDDriver，适合工业与专业显示应用。
Q1：这块屏适合什么设备？
这块屏适合工业控制显示器、仪器仪表面板、医疗影像辅助设备、安防监控显示系统、KVM切换器以及需要广视角和高对比度的固定式专业显示设备。
Q2：不适合什么场景？
这块屏不适合需要高亮度（强环境光下）的户外或强光照射应用、极低功耗的便携式或电池供电设备、要求超宽温范围（超出-20~70℃）的严苛工业现场、以及对成本极为敏感的大批量消费类显示产品。
Q3：选型时先核对哪几个关键参数？
选型时应优先核对以下关键参数：
尺寸与分辨率（24.0英寸、1920×1080FHD）
接口类型（LVDS2ch8-bit，30pin）
亮度（300cd/m²）与对比度（5000:1）
工作温度范围（-20~70℃）
背光配置（内置WLED+LEDDriver）以及整体机械尺寸（约556×323.2×17mm）与安装孔位。
Q4：替代时最容易出错的点？
替代时最容易出错的点包括：接口针脚定义与排列（30pinLVDS具体信号顺序与极性）、分辨率差异（FHD1920×1080与WUXGA1920×1200的时序不兼容）、机械外形尺寸与安装孔位置、背光驱动电路是否自带（本款内置Driver与不带Driver的面板差异），以及AMVA3广视角面板与TN面板在视角、对比度和色彩表现上的显著区别，导致直接替换后出现接口不匹配、花屏、暗屏或色彩偏差。

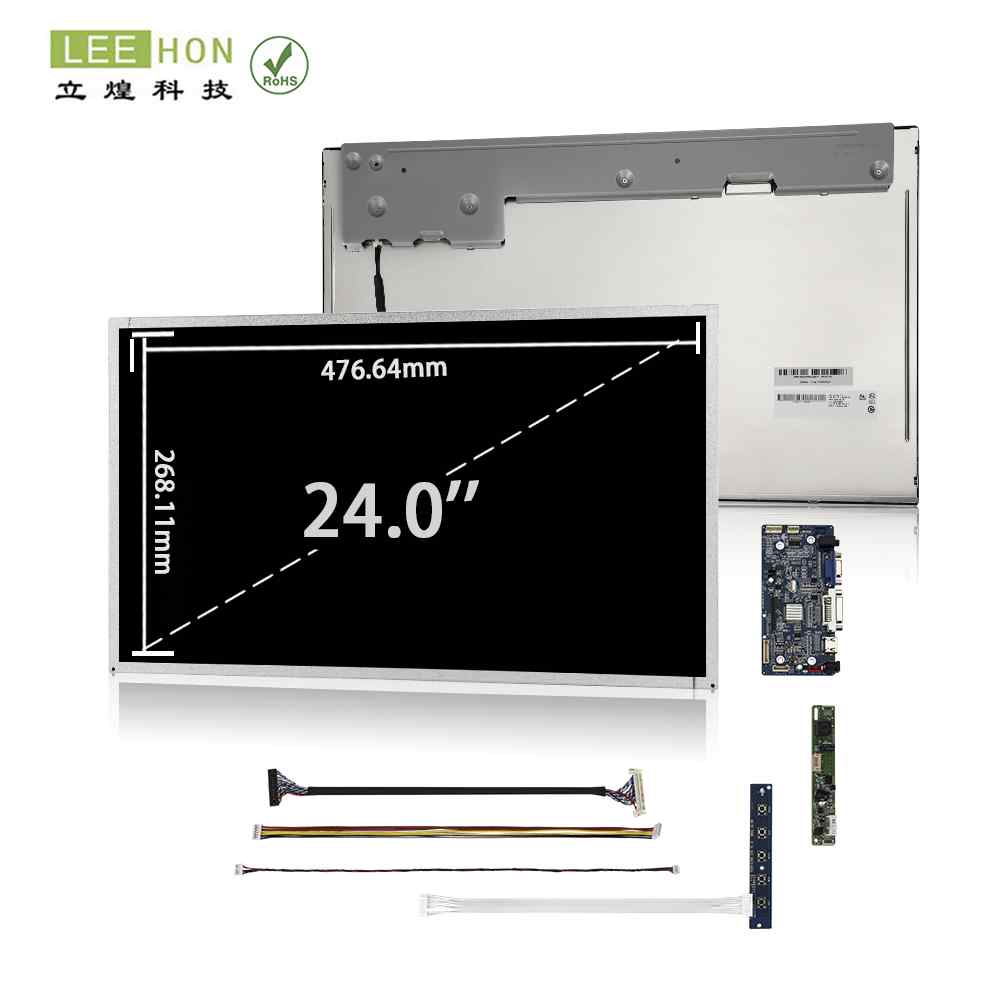

Q5：配触摸、驱动板、线束时要注意什么？
配触摸时需选用支持24英寸FHD（1920×1080）分辨率的投射电容或电阻触摸屏，并确认触摸控制器与主板的接口及分辨率兼容性；
配驱动板时必须选择支持1920×1080@60Hz、LVDS2ch8-bit30pin输出，并能提供稳定背光恒流驱动的工业级驱动板；
线束方面要注意LVDS信号线的长度、屏蔽质量、锁扣方向与极性，以及背光供电线的电流承载能力与极性，确保接触可靠，避免信号干扰、接触不良或背光异常。
