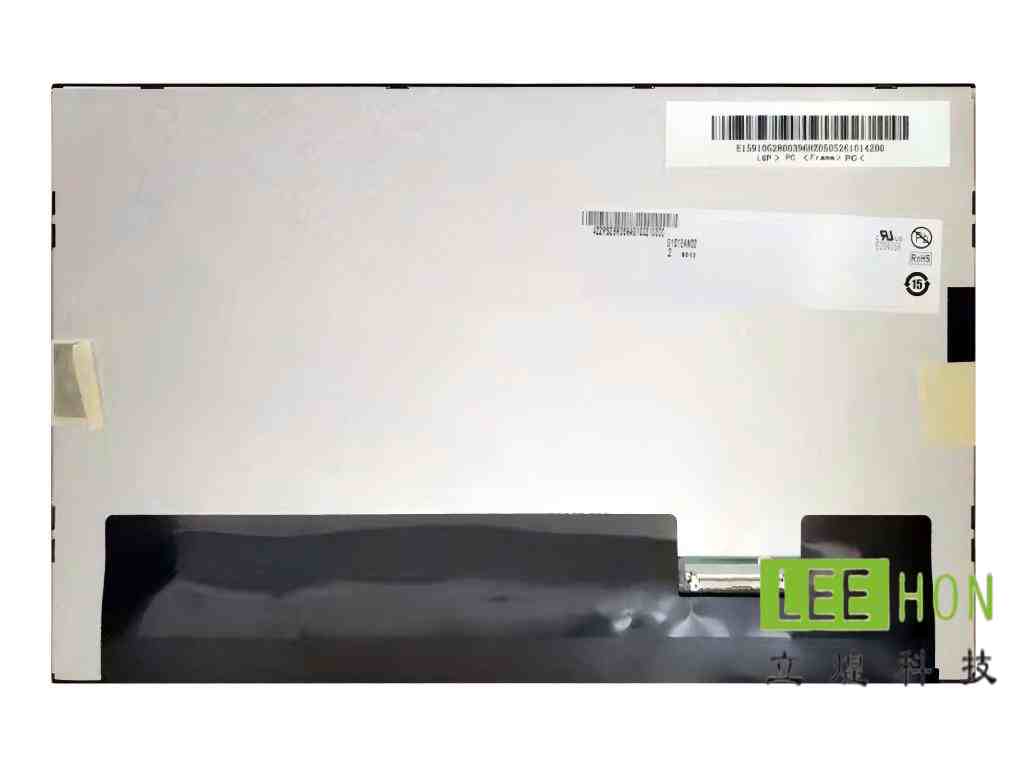

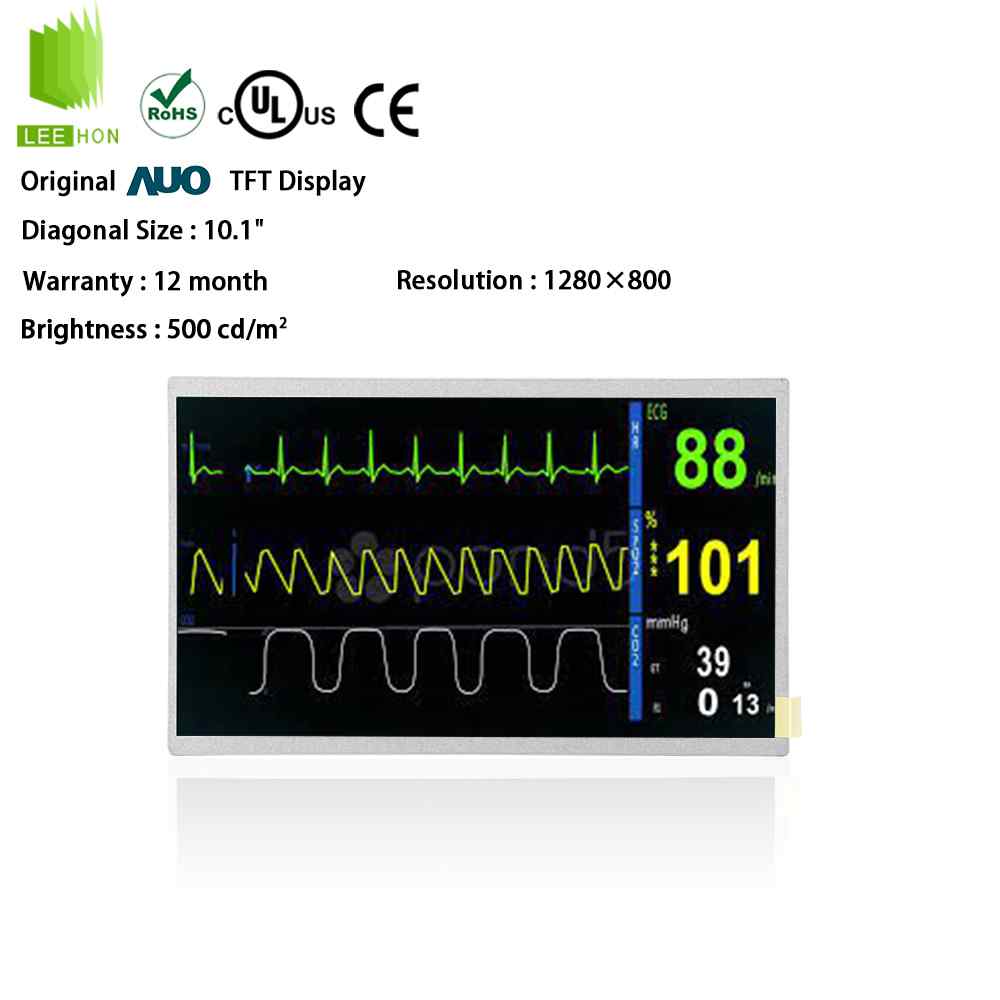

| 友达10.1寸LCD工业液晶屏G101EAN02.2详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | G101EAN02.2 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 10.1寸 | |
| 适用于 | 工业 | |
| 最大额定 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装 |
| 像素特征 | 分辨率 | 1280(RGB)×800, WXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0565×0.1695 mm | |
| 像素间距(W×H) | 0.1695×0.1695 mm [149PPI] | |

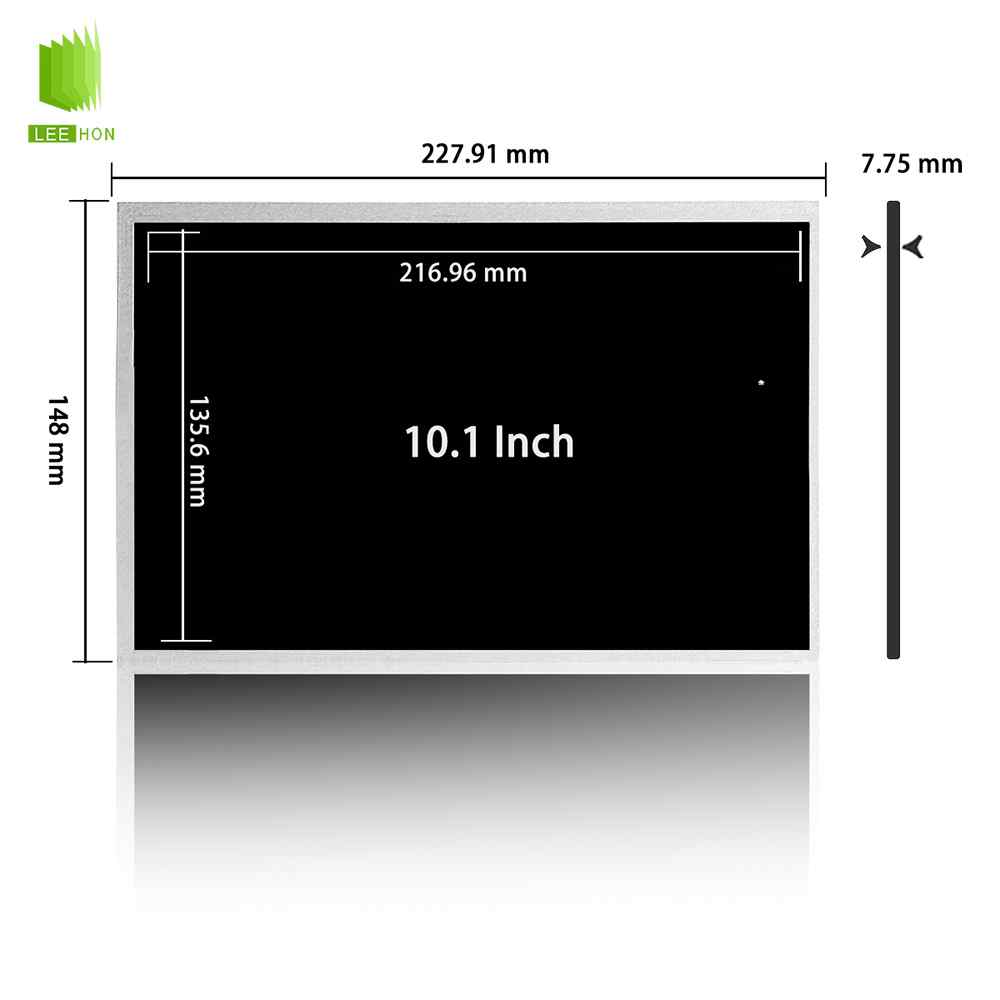

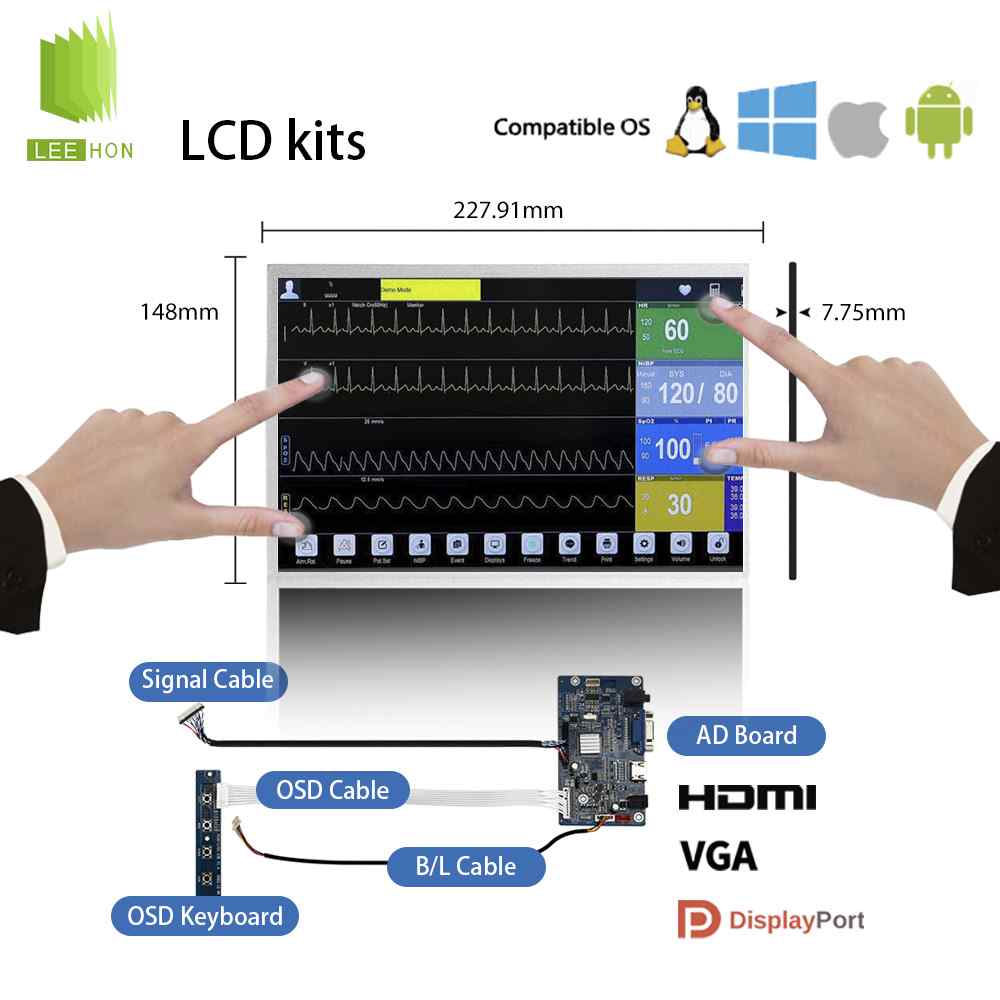

| 物理尺寸 | 显示尺寸 | 216.96(W)×135.6(H) mm |

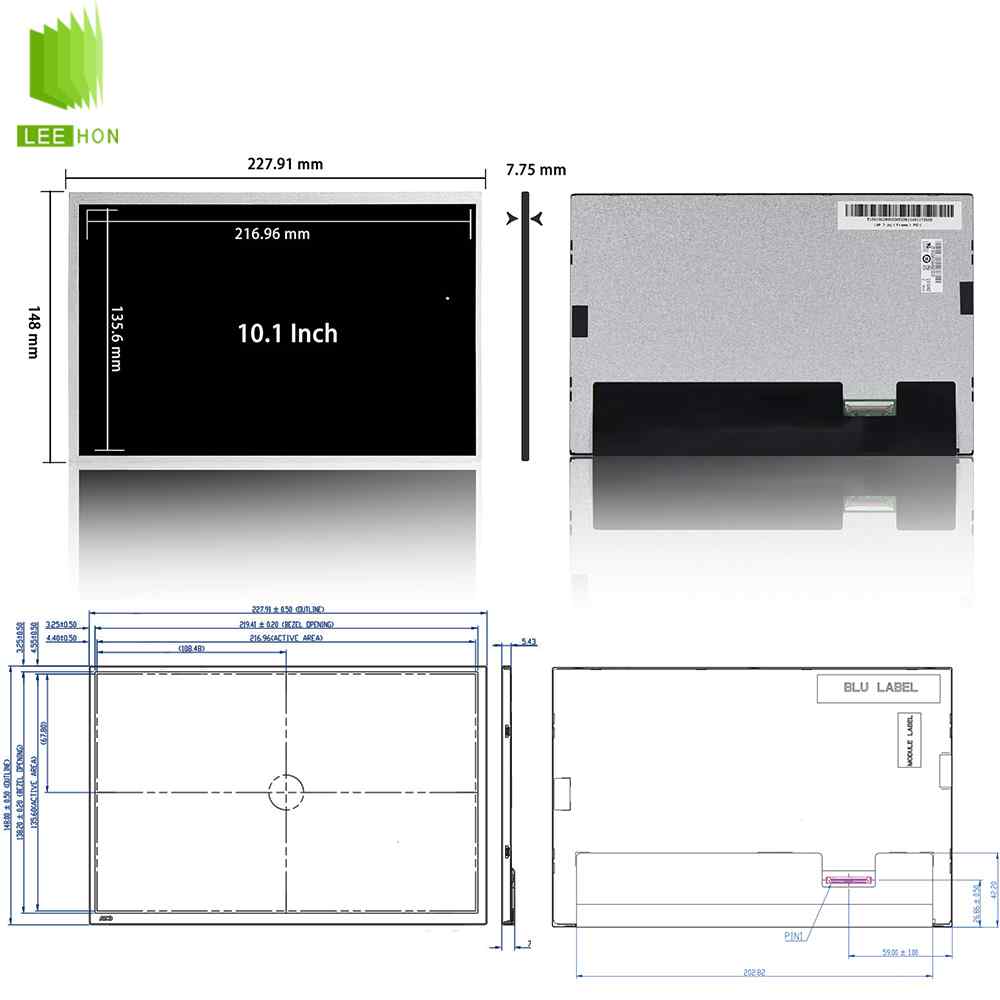

| 外观尺寸 | 227.91(W)×148(H) mm | |
| 可视尺寸 | - | |
| 外观厚度 | 5.43/7.75 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.673611111 | |
| 外观样式 | - | |
| 安装方式 | Without | - |
| 其它细节 | 重量 | 290g (Max.) |
| 表面处理 | Hard coating | |
| 光学详情 | 亮度(cd/m²) | 500 (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 29 (Typ.)(Tr+Td) ms | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AHVA，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.43 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.49 |
| sRGB覆盖率 | 0.68 | |
| Adobe RGB覆盖率 | 0.52 | |
| DCI-P3覆盖率 | 0.51 | |
| Rec.2020覆盖率 | 0.37 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 刷新频率 | 60Hz | - |
| 翻转扫描 | No | - |
| 功率总耗 | 4.024W (Max.) | - |
| 信号电气 | 输入电流 | 278.7/303mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 0.92/1.0W (Typ./Max.) | |
| 信号接口 | LVDS (1 ch, 8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | I-PEX |
| 型号 | 20765-040E-11A | |
| 脚距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 灯管类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管形状 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 灯管驱动 | 含LED驱动 | - |
| 驱动电气 | 输入电压 | 12.0±1.2V |
| 输入电流 | 222/252mA (Typ./Max.) | |
| 功率消耗 | 2.664/3.024W (Typ./Max.) | |
常见问题
G101EAN02.2是友达（AUO）生产的10.1英寸a-SiTFT-LCD模组，采用WXGA（1280×800）分辨率、500cd/m²亮度、AHVA（IPS类）广视角面板，配备LVDS（1ch8-bit）40pin接口及内置LEDDriver的WLED背光，适合工业与商用显示应用。
Q1：这块屏适合什么设备？
这块屏适合工业人机界面（HMI）、工业控制显示器、仪器仪表面板、医疗辅助设备、车载显示终端、POS机以及需要广视角、较高亮度和可靠性能的固定式工业级或商用显示设备。
Q2：不适合什么场景？
这块屏不适合需要超高亮度（1000cd/m²以上，强环境光或户外直射下）的应用、极低功耗的便携式或电池供电设备、要求更高分辨率（例如FHD以上）的精细图像显示场景、以及需要超宽温范围（超出-20～+70℃）的极严苛户外或工业现场。
Q3：选型时先核对哪几个关键参数？
选型时应优先核对以下关键参数：
尺寸与分辨率（10.1英寸、1280×800WXGA，149PPI）
接口类型（LVDS1ch8-bit，40pin）
亮度（500cd/m²）与对比度（800:1）
工作温度范围（-20℃～+70℃）
背光配置（WLED，内置LEDDriver）以及整体机械尺寸（约227.72×147.8×4.8mm）与安装孔位。
Q4：替代时最容易出错的点？
替代时最容易出错的点包括：接口针脚定义与信号排列（40pinLVDS具体顺序、8-bit位宽与极性，与常见30pin或其他通道数的差异）、分辨率与时序兼容性（1280×800WXGA与XGA或其他分辨率面板的差异）、机械外形尺寸与安装孔位置、背光驱动电路是否自带（本款内置Driver与不带Driver面板的差异），以及AHVA广视角面板与TN面板在视角、色彩和对比度表现上的显著区别，导致直接替换后出现接口不匹配、花屏、暗屏、视角偏差或色彩失真。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时需选用支持10.1英寸WXGA（1280×800）分辨率的投射电容或电阻触摸屏，并确认触摸控制器与主板的接口及分辨率兼容性，避免分辨率或刷新率不匹配；
配驱动板时必须选择支持1280×800@60Hz、LVDS1ch8-bit40pin输出，并能提供稳定背光恒流驱动的工业级驱动板；
线束方面要注意LVDS信号线的长度、屏蔽质量、锁扣方向与极性，以及背光供电线的电流承载能力与极性，确保接触可靠，避免信号干扰、接触不良或背光异常。
如需该型号与G101EAN02.1的详细规格对比（主要差异为亮度提升至500cd/m²）、与其他类似10.1英寸面板的差异分析，或其他型号的内容。
