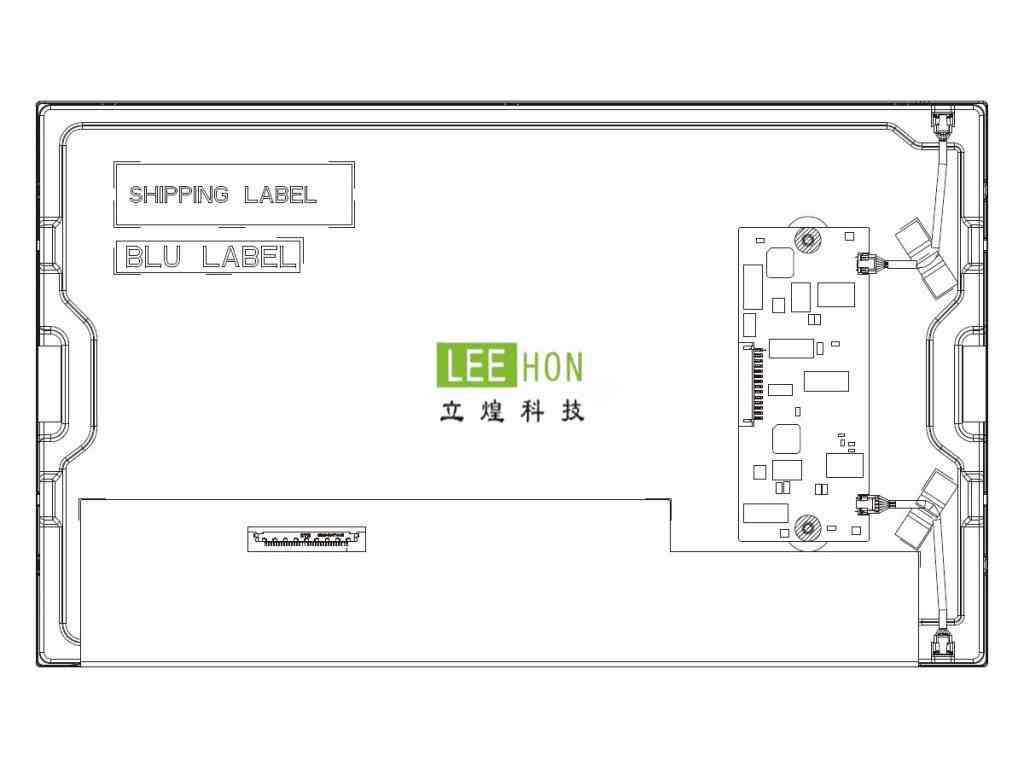

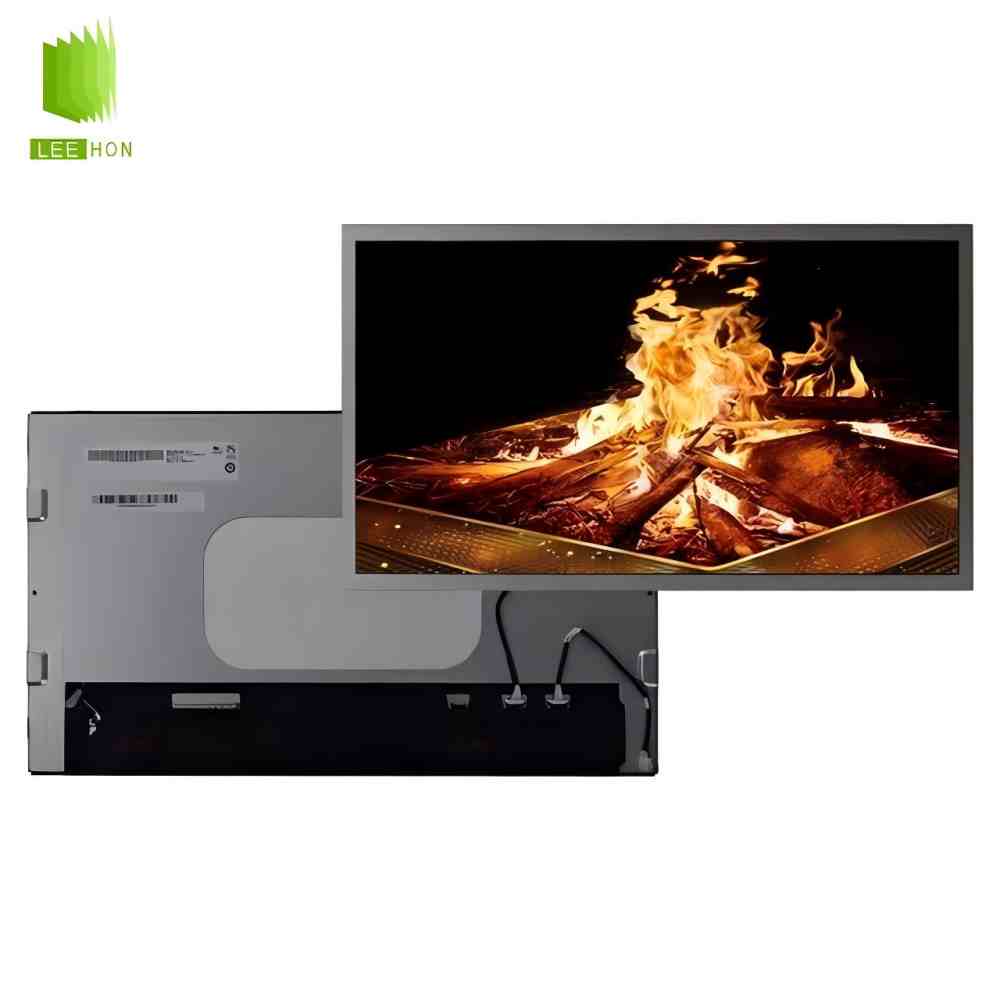

| 友达液晶模组G156HAN04.1 详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 友达 |
| 型号 | G156HAN04.1 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | - | |
| 基本信息 | 对角尺寸 | 15.6" |
| 别名 | - | |
| 应用环境 | 存储温度 | -30 ~~ 70 °C |
| 工作温度 | -30 ~~ 70 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | - |
| 像素特征 | 解析度 | 1920(RGB)×1080, FHD |
| 点间距(mm) | 0.05975×0.17925 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.17925×0.17925 (H×V) [141PPI] | |
| 结构尺寸 | 显示区域(mm) | 344.16(H) × 193.59(V) |
| 开口区域(mm) | 347.06(H) × 196.49(V) | |
| 外观尺寸(mm) | 363.8(H) × 215.9(V) | |
| 外观厚度(mm) | 13/19 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观形状 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 | 重量 | 1000g (Max.) |
| 表面处理 | 雾面，Hard coating (2H) | |
| 光学详情-基本信息 | 显示亮度 | 1500 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.76 |
| sRGB覆盖率 | 1 | |
| Adobe RGB覆盖率 | 0.78 | |
| DCI-P3覆盖率 | 0.79 | |
| Rec.2020覆盖率 | 0.57 | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 28.51W (Max.) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 530/640mA (Typ./Max.) | |
| 功耗 | 1.75/2.11W (Typ./Max.) | |
| 信号类型 | - | LVDS (2 ch, 8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSBKT2407P30HB | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | LVDS-30P2C8B-160A | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | - | |
| 位置 | 侧入式光源(顶部和底部) | |
| 数量 | - | |
| 是否可换 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 日压端子 |
| 型号 | S14B-PH-SM6-K-TB | |
| 数量 | 1 pcs | |
| 脚数 | 14 pins | |
| 脚距 | 2.0 mm | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 24.0±1.2V |
| 电流供应 | 1.1A (Typ.) | |
| 功耗 | 22.0/26.4W (Typ./Max.) | |
G156HAN04.1液晶屏的常见问题
Q1：G156HAN04.1 和 04.0 核心区别是什么？
A：同属友达 15.6 寸 FHD 高亮工业屏，04.1 是 04.0 的优化迭代版：亮度仍 1000cd/m²，对比度提升至 1200:1，响应时间优化到 20ms，宽温 - 30℃~85℃不变，背光寿命、接口兼容性一致，可靠性与显示均匀性更好。
Q2：G156HAN04.1 的接口、供电与分辨率参数？
A：1920×1080 FHD、60Hz，30pin 2 通道 8bit LVDS 接口（JAE FI-X30HL）；逻辑供电 3.3V，典型功耗 1.8W；内置 WLED 背光，驱动集成，背光使能 / 调光兼容 04.0 驱动板。
Q3：该屏适用场景与核心优势是什么？
A：主打户外高亮、工业宽温、强抗震场景，如车载中控、工业一体机、户外监控、高亮工控终端；核心优势：1000cd/m² 强光可视、全视角、-30℃~85℃稳定工作、抗干扰强。
Q4：G156HAN04.1 黑屏 / 花屏常见排查步骤？
A：1）强光斜照，有画面 = 背光故障（查 BL_EN、供电、灯条）；无画面 = 驱动 / 信号问题；2）测 LVDS 时钟 / 数据差分信号、3.3V 逻辑电；3）核对驱动板分辨率、LVDS 位宽 / 通道配置；4）检查排线接触与阻抗匹配。
Q5：G156HAN04.1 可直接替代 04.0 吗？注意事项？
A：可直接兼容替代，接口、供电、分辨率、背光完全一致；注意：驱动板无需改硬件，仅部分驱动需微调对比度 / 伽马参数；优先选同批次，避免不同版本显示差异。
