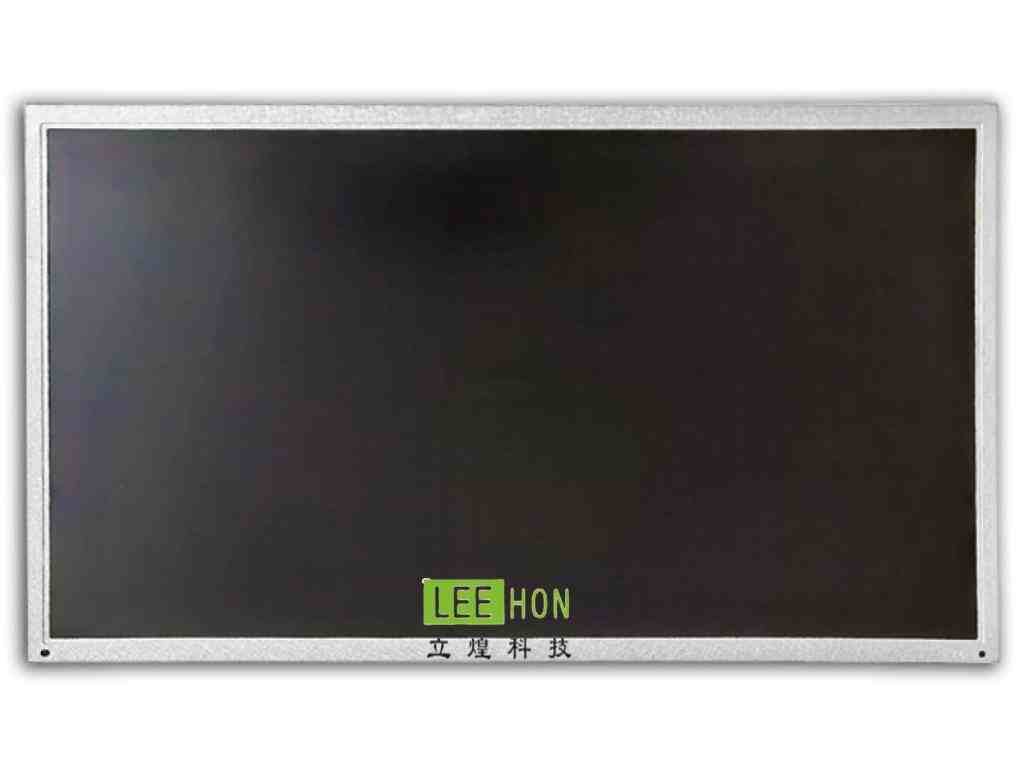

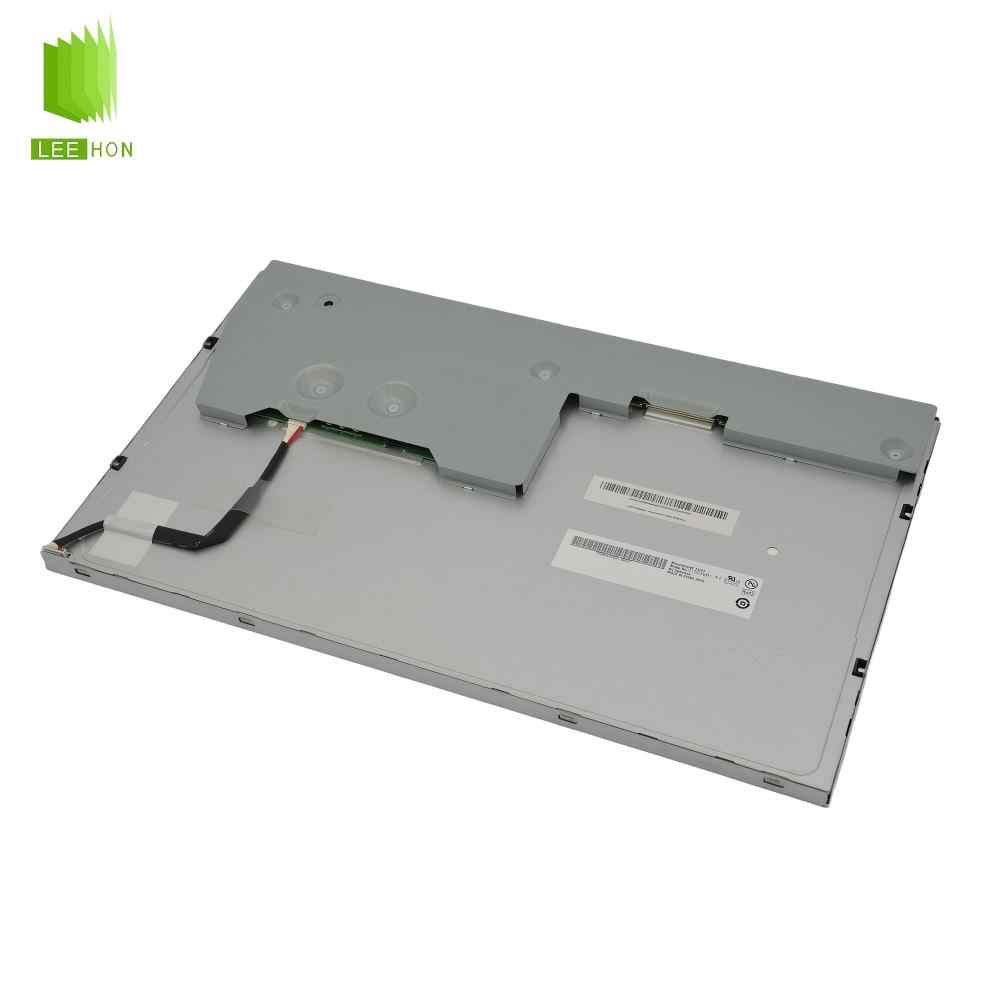

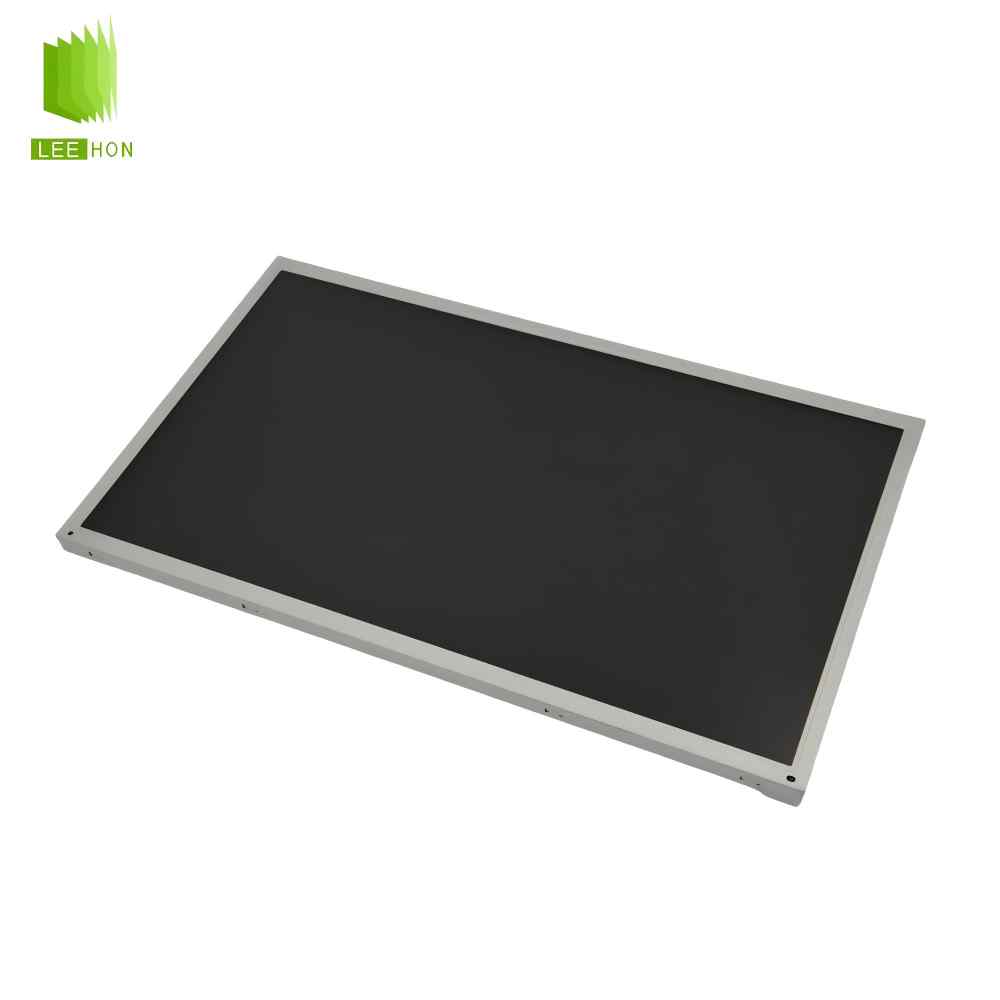

| 友达液晶模组G156XW01 V101 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 友达 |
| 型号 | G156XW01 V101 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | - | |
| 对角尺寸 | 15.6" | |
| 型号别名 | G156XW01 V.1 | |
| 典型特征 | - | |
| 应用环境 | 存储温度 | -20 ~ 60 °C |
| 工作温度 | 0 ~ 60 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 备注信息 | 备注 | Changed brightness from 300 to 400 nit from Oct. 2014. |
| 像素特征 | 解析度 | 1366(RGB)×768, WXGA |
| 点间距(mm) | 0.084×0.252 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.252×0.252 (H×V) [100PPI] | |
| 结构尺寸 | 显示区域(mm) | 344.232(H) × 193.536(V) |
| 开口区域(mm) | 347.54(H) × 196.83(V) | |
| 外观尺寸(mm) | 363.8(H) × 215.9(V) | |
| 外观厚度(mm) | 16.85±0.5 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | 安装方式 | Side mounting holes (4-M3) on left, right bezel |
| 其它参数 | 重量 | 1.25/1.35Kgs (Typ./Max.) |
| 表面处理 | 雾面,Hard coating (3H) | |
| 光学详情-基础信息 | 显示亮度 | 400 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 85/85/80/80 (Typ.)(CR≥10) | |
| 显示模式 | TN,常白显示,透射式 | |
| 推荐视角 | - | |
| 响应时间(ms) | 6/2 (Typ.)(Tr/Td) | |
| 光学详情-色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 16.2M (6-bit + FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 光学详情-1931色域 | NTSC比值 | 0.71 |
| sRGB覆盖率 | 0.92 | |
| Adobe RGB覆盖率 | 0.71 | |
| DCI-P3覆盖率 | 0.73 | |
| Rec.2020覆盖率 | 0.53 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 12.65/14.5W (Typ./Max.) | |
| 信号详情-信号电气 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 0.43/0.50A (Typ./Max.) | |
| 功率消耗 | 2.15/2.50W (Typ./Max.) | |
| 信号详情-信号类型 | 信号类型 | LVDS (1 ch, 8-bit) |
| 逻辑电压 | - | |
| 信号详情-接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情-接口详情 | 接口详情 | 品牌:航空电子,型号:FI-XB30SSL-HF15,脚距:1.0 mm,脚数:30 pins,数量:1 pcs,脚定义:LVDS-30P1C8B-170A |
| 光源详情-光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 光源寿命 | 50K (Min.) 小时 | |
| 是否可换 | No | |
| 形状 | - | |
| 光源位置 | 侧入式光源(底部) | |
| 光源详情-接口特征 | 位置 | - |
| 类型 | 端子 | |
| 光源详情-接口详情 | 接口详情 | 品牌:恩得利,型号:3808K-F05N-02R,脚距:1.25 mm,脚数:5 pins,数量:1 pcs |
| 光源详情-光源驱动 | 光源驱动 | 含LED驱动 |
| 光源详情-驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 0.64A (Typ.) | |
| 功率消耗 | 7.8/8.5W (Typ./Max.) | |
G156XW01 V101液晶屏的常见问题
Q1:G156XW01 V101 基础规格是什么?
A:友达 15.6 英寸工业 TFT 液晶屏,分辨率 1366×768 HD,宽视角 a-Si 架构,标配常规亮度,主打工控嵌入式入门显示场景。
Q2:这款屏幕接口类型与引脚配置?
A:采用单 / 双通道标准 LVDS 接口,常规 30Pin 端子适配通用驱动板,背光为内置 WLED,支持常规 PWM 调光控制。
Q3:工作温度与功耗表现如何?
A:常规商用温区 0℃~50℃,可选宽温改版;整机功耗低,待机能耗小,适配低功耗工业终端、便携设备。
Q4:主要适配哪些设备使用?
A:工业一体机、自助终端副屏、医疗简易显示、老旧笔记本改装、嵌入式低端工控机、商超小型查询屏。
Q5:能否和同尺寸 15.6 寸 HD 屏互换?
A:分辨率、接口匹配可临时替换;需核对 LVDS 位宽、背光电压与驱动程序分辨率参数,避免花屏、无法点亮。
